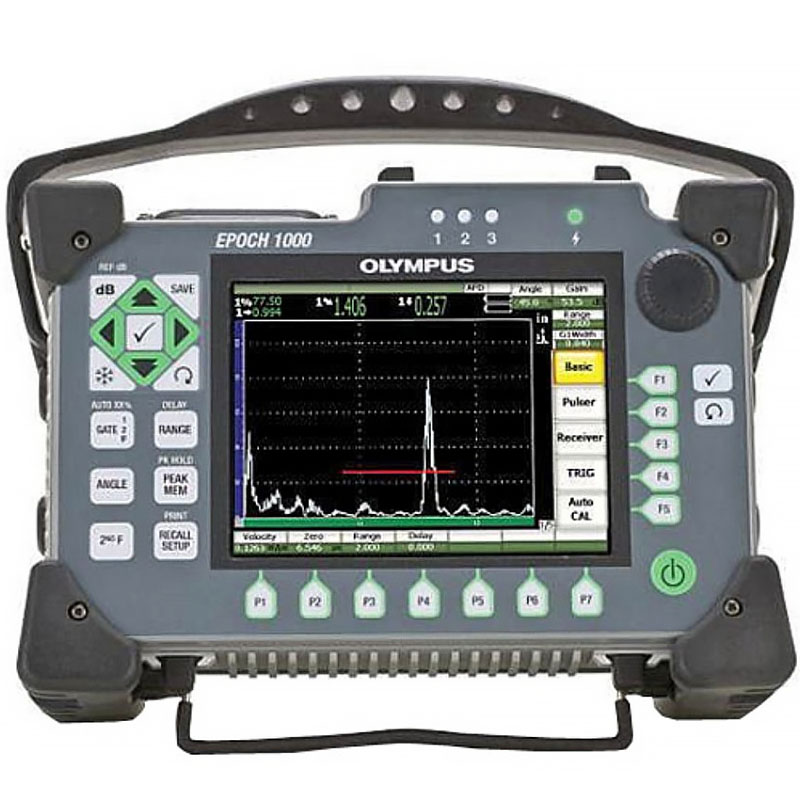

Ультразвуковой дефектоскоп Olympus EPOCH 1000

Olympus EPOCH 1000 – это мультифункциональный портативный дефектоскоп, предназначенный для высокоточного неразрушающего контроля (НК) в промышленных условиях. Прибор сочетает традиционную ультразвуковую дефектоскопию и опциональную поддержку метода фазированных решеток (Phased Array), что делает его универсальным решением для задач от проверки сварных швов до контроля композитных материалов.

Технические характеристики

• диапазон рабочих температур: от –10 °c до +50 °c (соответствие ip66 и mil-std-810f для ударов и вибрации).
• размеры и вес: 252 × 177 × 107 мм, 3,67 кг (с литий-ионной батареей).
• дисплей: цветной трансфлективный vga (640×480 пикс.), диагональ 165 мм, частота обновления 60 гц – читаем под прямым солнцем.
• импульсный генератор: настраиваемые прямоугольные импульсы, напряжение от 50 до 475 в (шаг 25 в), длительность от 25 до 10 000 нс (технология perfectsquare).
• частота следования импульсов (чзи): от 5 до 6000 гц (шаг 5 гц).
• полоса пропускания приемника: от 0,2 до 26,5 мгц по уровню –3 дб.
• коэффициент усиления: 0…110 дб (традиционный узи) или 0…80 дб (режим фазированной решетки).
• память и интерфейсы: до 10 000 идентификаторов с формой сигнала на cf-карте 4 гб; порты: usb-host (3 шт.), usb-client, rs-232, vga, 4 аналоговых выхода, входы для энкодеров.
• защита корпуса: ip66 (полная пыленепроницаемость, защита от сильных струй воды).

Измеряемые величины и режимы

• основные параметры: амплитуда (0–110 % экрана, разрешение 0,25 %), время пролета (то есть толщина, ультразвуковой путь), глубина залегания дефекта, проекционное расстояние.
• дополнительные расчеты: эквивалентный размер дефекта (эрд) по ард-диаграммам, значение отсечки (до 80 %), рейтинг по стандарту aws d1.1/d1.5, значение выброса (дб).
• специальные режимы: dac (до 50 точек, диапазон 110 дб), врч (до 50 точек), режим «эхо-эхо» для измерений через покрытия, коррекция криволинейной поверхности (внутренний/внешний диаметр).
• типы сканов (традиционный режим): a-скан, b-скан, c-скан; для фазированных решеток – s-скан (секторный), линейный скан, c-скан и комбинированные виды (a-скан+изображение).

Сферы применения

Прибор используется в отраслях, где критичны надежность и документальная фиксация результатов контроля:

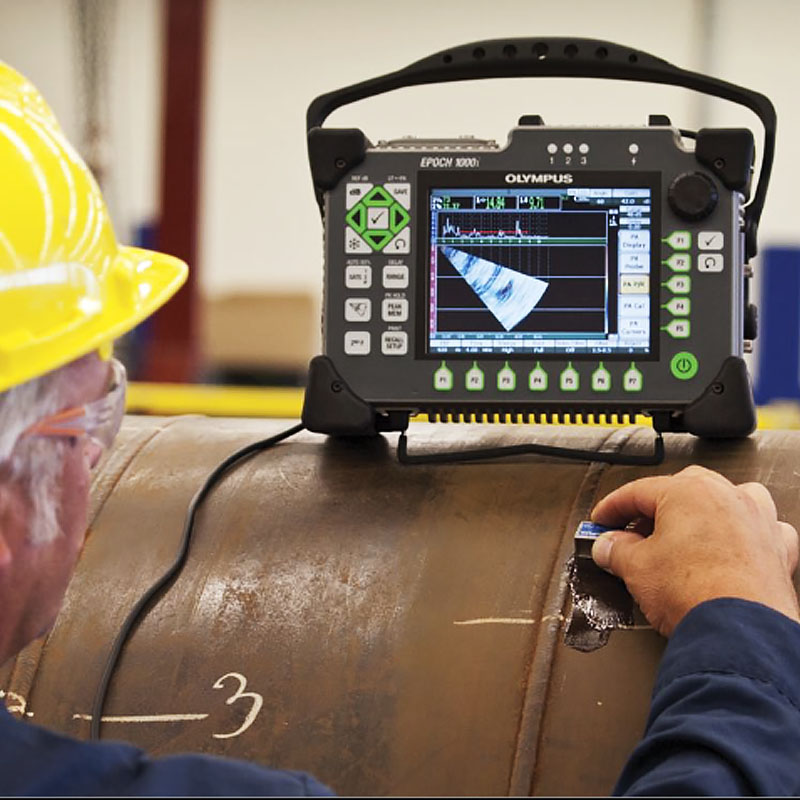

• энергетика: контроль сварных швов трубопроводов, корпусов турбин, котлов высокого давления.
• авиация и космос: обнаружение усталостных трещин в лонжеронах, лопатках турбин, многослойных композитах.
• машиностроение и автомобилестроение: входной контроль заготовок, диагностика осей, колесных пар, литых деталей.
• нефтегазовая отрасль: проверка коррозионного износа резервуаров, швов магистральных трубопроводов в полевых условиях.
• транспортная инфраструктура: обследование рельсов, мостовых металлоконструкций, крановых балок.

Особенности конструкции и питания

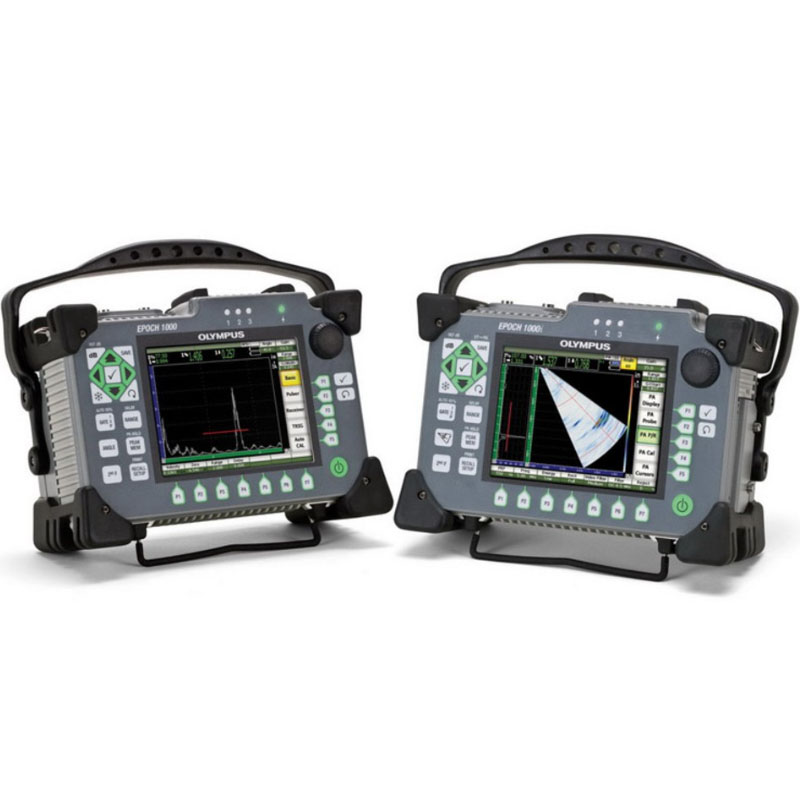

• модификации (epoch 1000 / 1000ir / 1000i):


• EPOCH 1000 – базовый традиционный узи.
• EPOCH 1000iR – возможность удаленного включения режима фазированных решеток (опция).

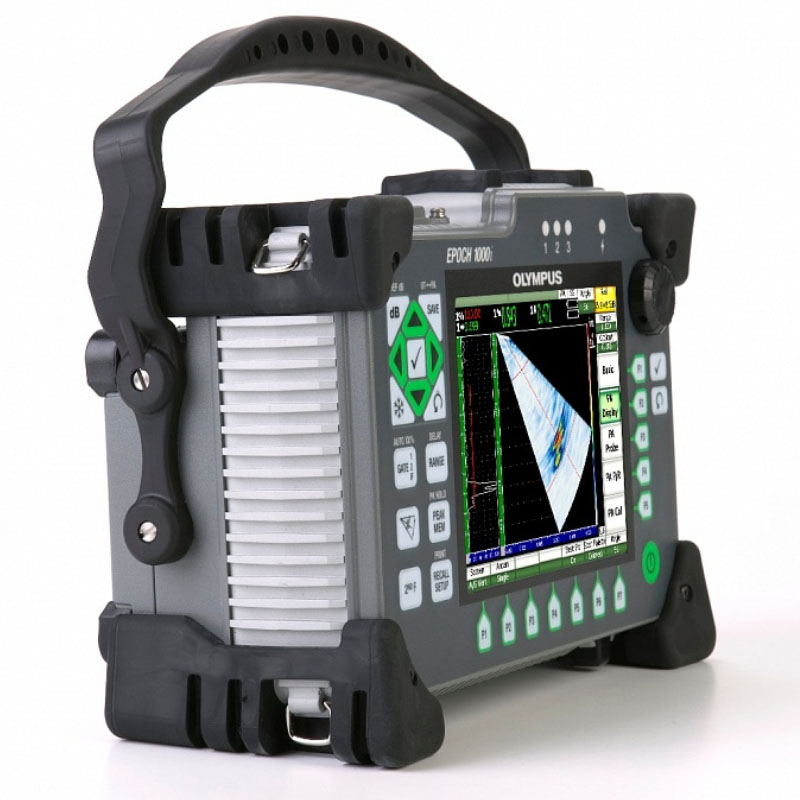

• EPOCH 1000i – полностью оборудован для фазированных решеток (61 закон фокусировки, до 64 элементов, активная апертура 16 элементов).
• прочный гермокорпус: резиновое уплотнение, ударопрочный поликарбонат, испытания на падение, влажность, соляной туман по mil-std-810f.
• питание:
  • литий-ионная батарея: до 8 часов работы в традиционном режиме, до 7 часов – в режиме фазированной решетки.
  • адаптер переменного тока: 100–240 в, 50–60 гц.
  • режим энергосбережения: регулируемый «сон» через 15–120 мин (экономия заряда до 50%).
• клавиатура и интерфейс: многоязычная (включая русский), пылезащищенные кнопки с тактильным откликом, возможность работы в толстых перчатках.

Дополнительные преимущества

• цифровая фильтрация: 37 цифровых фильтров (в т.ч. 7, сертифицированных по en12668-1) для подавления помех.
• высокая скорость сканирования: частота до 6000 гц – быстрый ручной и автоматизированный контроль (совместимость с кодировщиками).
• автоматическая калибровка: по скорости звука, смещению нуля, чувствительности (прямым и наклонным лучом).
• внесен в госреестр средств измерений – пригоден для сертифицированного контроля в РФ.
