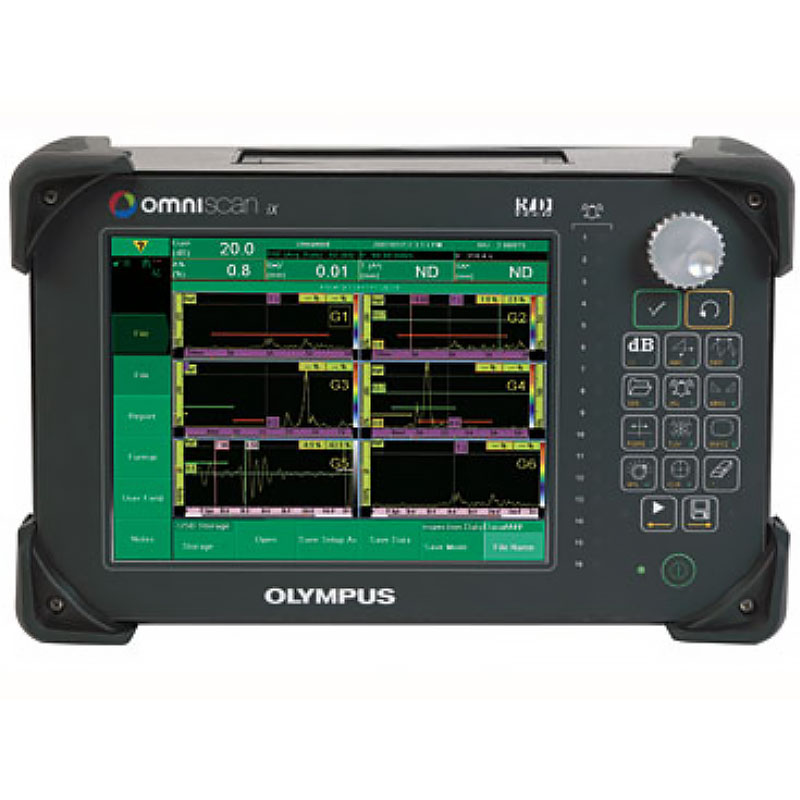

Высокая частота повторения зондирующего импульса (ЧЗИ)
Частота повторения зондирующего импульса (ЧЗИ) — это частота, с которой посылаются импульсы. ЧЗИ OmniScan iX может достигать 12 кГц в режиме записи всех данных С-скана. Это значение (12 кГц) делится между всеми каналами, участвующими в контроле.
Запись данных
OmniScan iX записывает все данные А-скана и/или С-скана во внутреннюю память, на запоминающее устройство USB или напрямую в компьютер по протоколу Ethernet.
Интеллектуальное отображение А-скана (функция %Макс)
Функция “%Макс” позволяет не пропустить сигнал от дефекта. Несмотря на то, что частота обновления изображения А-скана ниже частоты зондирующего импульса OmniScan iX (до 12 кГц) и благодаря новой функции обработки сигнала на экране отображается наиболее значимый А-скан с сигналом от дефекта.
Иммерсионный контроль
Интерфейсный строб используется для привязке к поверхности объекта контроля. При иммерсионном контроле на экране отображается ещё одна шкала расстояния по воде, а также имеется функция настройки скорости звука в воде.
Аттенюатор донного эхо-сигнала
Строб В используется в качестве аттенюатора донного эхо-сигнала для независимого управления усилением в стробе.
Двухосевой кодировщик положения с синхронизацией сбора данных по механическому движению
OmniScan iX оснащён 2-осевым кодировщиком положения с синхронизацией сбора данных по механическому движению. Различные режимы сканирования: сканирование вдоль линии, растровое и спиральное сканирование.
ВРЧ/DAC
Функции ВРЧ и DAC служат для компенсации затухания звука путём корректировки усиления (32 точки ВРЧ) или путём построения опорной кривой на основе сигналов от калибровочных отражателей одинакового размера, расположенных на разном расстоянии от поверхности (DAC). Значение затухания звука в материале может применяться к обеим кривым — ВРЧ и DAC.

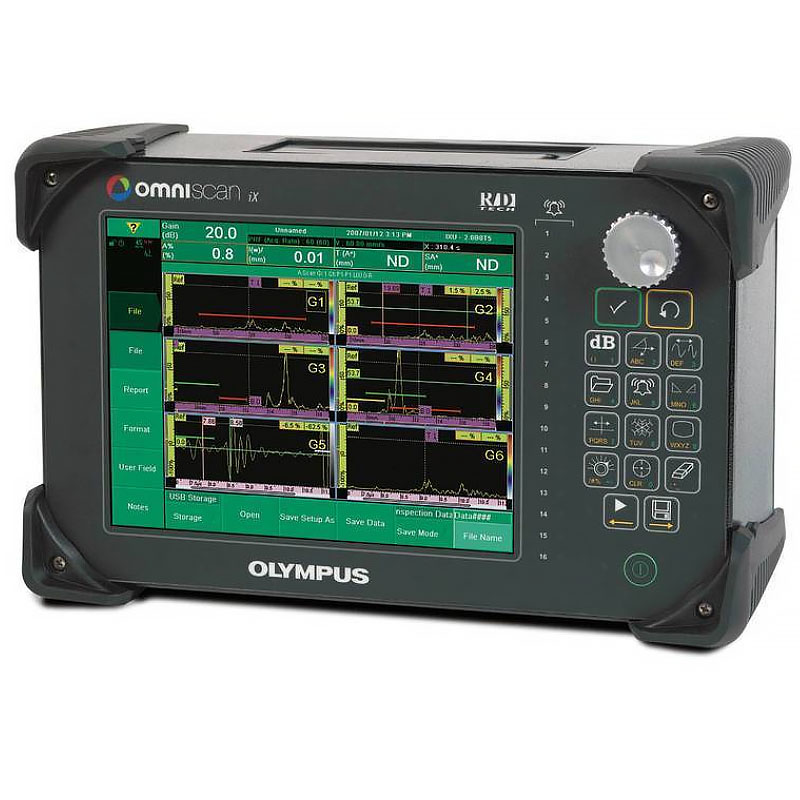

Отображение данных нескольких A-сканов
На экране одновременно могут отображаться до 8 А-сканов, каждый из которых имеет индивидуальную настройку для мультизонного контроля. Группы могут использовать любые каналы, и каждый канал настраивается на режим импульс-эхо или раздельно-совмещённый.
Отображение несколько ленточных диаграмм
На экране одновременно могут отображаться до 8 ленточных диаграмм с данными амплитуды и/или времени пролёта.
С-СКАН
Контроль амплитуды, максимума сигнала, места пересечения линии строба и толщины изделия. Для контроля цилиндрических объектов в качестве единиц измерения используются градусы. Интерполяция С-скана может достигать 200 МГц (5 нс).
Разработан с учётом последующей интеграции
OmniScan iX разработан для того, чтобы быть сердцем промышленной системы контроля. К прибору прилагаются все программные библиотеки, необходимые для настройки взаимодействия с существующими средствами управления. Дополнительно в приборе присутствуют все необходимые разъёмы для подсоединения монитора, клавиатуры, мыши и внешнего запоминающего устройства. Прибор легко интегрируется с механическими и электронными компонентами производственного процесса благодаря программируемым аналоговым выходам, выходам сигнализации и входам кодировщика.
