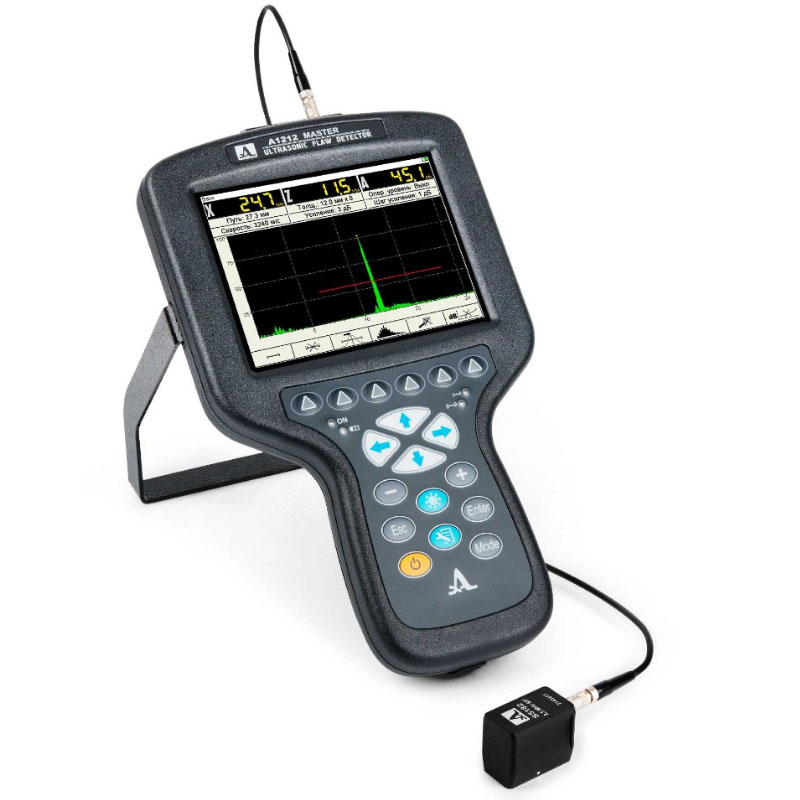

Ультразвуковой дефектоскоп А1212 MASTER

Ультразвуковой дефектоскоп А1212 MASTER представляет собой решение для неразрушающего контроля, сочетающее портативность и промышленную надежность. Ключевые преимущества прибора:

• высокая автономность: до 9 часов непрерывной работы от встроенного аккумулятора (ёмкость 11,1 В), что соответствует полной рабочей смене;
• всепогодность эксплуатации: функционирует в диапазоне температур от -35 до +55 °C, а экран с подогревом сохраняет читаемость при отрицательных температурах;
• полная цифровая обработка сигнала: исключает аналоговые искажения, обеспечивает высокое качество фильтрации и позволяет регистрировать короткие импульсы на длинных временных интервалах;
• интеллектуальное управление: автоматическое определение координат дефекта и уровня сигнала, а также автоматический расчёт эквивалентной площади отражателя;
• адаптивность к задачам: более 100 предустановленных конфигураций в библиотеке настроек и возможность ручного управления курсором.

Сферы применения

Дефектоскоп А1212 MASTER сертифицирован для контроля однородных материалов (металлы, пластики) и внесён в Госреестр средств измерений РФ. Основные отрасли использования:

• строительство и инфраструктура: контроль качества сварных швов металлоконструкций, мостов, трубопроводов;
• энергетика: проверка целостности оборудования ТЭС, АЭС и гидроэлектростанций;
• машиностроение и судостроение: поиск внутренних дефектов (трещин, пор, непроваров) в литых и сварных деталях;
• нефтегазовая отрасль: контроль магистральных и технологических трубопроводов;
• авиастроение: измерение толщины и выявление расслоений в композитных и металлических панелях.

Технические характеристики

Прибор демонстрирует метрологические параметры, соответствующие классу профессиональных дефектоскопов:

• Диапазон скоростей ультразвука: от 500 до 14 999 м/с.
• Рабочие частоты: от 0,5 до 15,0 МГц.
• Усиление приемника: от 0 до 100 дБ (отклонение установки ±1,0 дБ).
• Диапазон измерения временных интервалов (2,5 МГц): до 1 900 мкс.
• Погрешность временных интервалов: ±(0,1 + 0,0001·Тизм) мкс.
• Диапазон измерения глубины дефекта в стали (прямой ПЭП S3568): от 7 до 6 000 мм.
• Погрешность глубины: ±(0,02H + 1,00) мм, где H – измеряемая глубина.
• Диапазон глубины с наклонным ПЭП S5182 (2,5А65D12CS): от 2 до 1 300 мм.
• Погрешность глубины для наклонного ПЭП: ±(0,03H + 1,00) мм.
• Погрешность дальности по поверхности: ±(0,03L + 1,00) мм, где L – измеряемая дальность.

Измеряемые величины

Прибор позволяет количественно оценивать следующие параметры дефектов и материалов:

• глубина залегания дефекта (мм) – прямыми и наклонными преобразователями;
• дальность по поверхности до дефекта (мм) – только наклонными ПЭП;
• эквивалентная площадь отражателя (мм²) – расчёт автоматический, с выводом АРД-диаграмм;
• толщина изделия – режим измерения толщины (от 2 мм в зависимости от ПЭП);
• временные интервалы между импульсами (мкс);
• координаты нарушения сплошности материала;
• уровень сигнала (дБ) – относительно порогов браковочного и контрольного уровней.

Особенности конструкции и питания

Конструкция А1212 MASTER ориентирована на работу в полевых и цеховых условиях:

• Корпус: ударопрочный, с защитой от пыли и грязи (класс IP не указан, но заявлена система защиты).
• Масса: 0,8 кг (с аккумулятором) – снижает усталость оператора при длительном контроле.
• Крепление: возможность фиксации на специальный планшет для разгрузки рук.
• Экран: TFT с разрешением 640×480 пикселей, подсветка, подогрев для работы при минусовых температурах, отображение А-скана.
• Питание:
  • основной источник – перезаряжаемый аккумулятор 11,1 В;
  • время автономной работы – не менее 9 часов (при нормальных условиях);
  • резервное питание – через сетевой адаптер 220 В → 15 В (переходник в комплекте).
• Память: встроенная энергонезависимая (сохраняет до 2000 изображений и все настройки даже при отключении питания).
• Интерфейсы: USB (передача данных на ПК) и Bluetooth (для подключения гарнитуры и голосовых комментариев к сохраняемым результатам).
• Режимы работы: Поиск, Лупа, В-скан, Обзор, Стоп, Настройка – с интуитивным переключением.
• Дополнительная обработка сигнала: построение огибающей максимумов, DAC-кривые, АРД-диаграммы, функция ВРЧ с 32-точечной интерполяцией, изменение частоты посылки импульсов до 200 Гц.

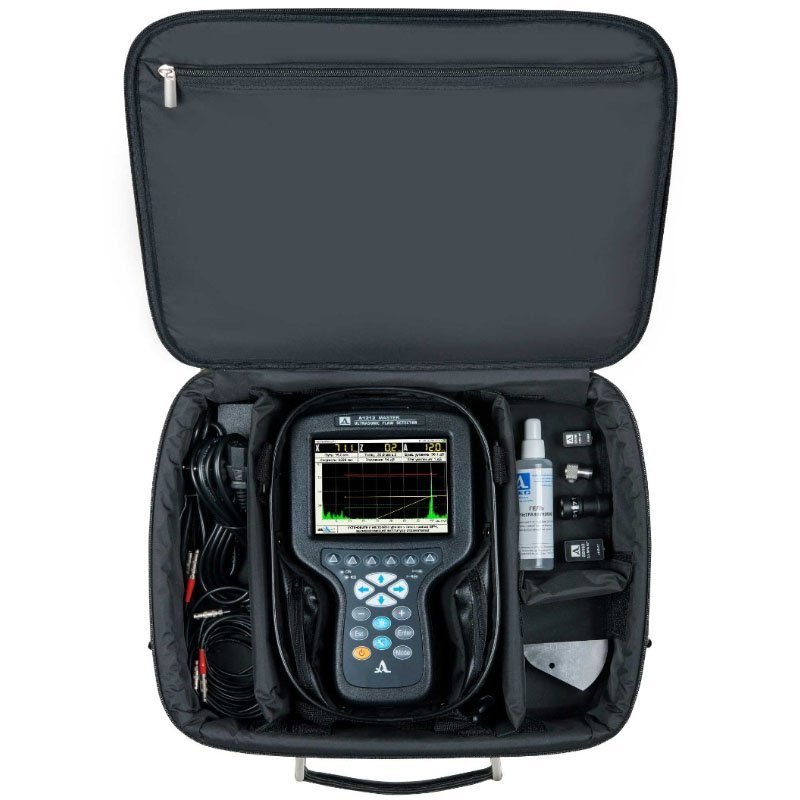

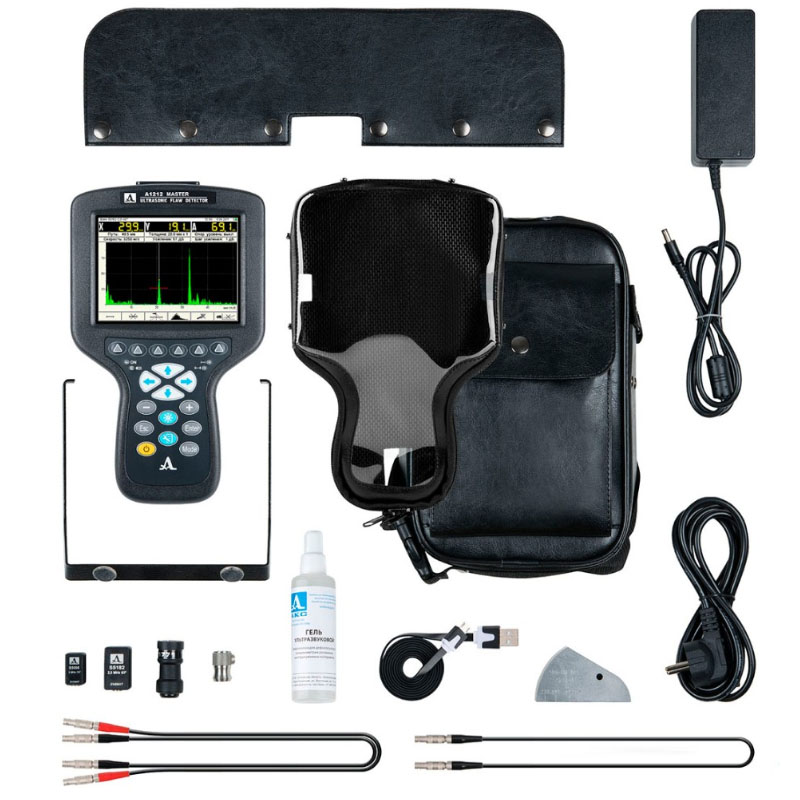

Базовый комплект

- А1212 MASTER - электронный блок ультразвукового дефектоскопа со встроенным аккумулятором

- Кабель LEMO-LEMO двойной 1,2 м

- Кабель LEMO-LEMO одинарный 1,2 м

- Преобразователь D1771 4.0A0D12CL

- Преобразователь S3568 2.5A0D10CL

- Преобразователь S5182 2.5A65D12CS

- Преобразователь S5096 5.0A70D6CS

- Сетевой адаптер с кабелем 220 B - 15 B

- Кабель USB A - Micro B

- Носитель с документацией и ПО

- Калибровочный образец V2/25

- Планшет D12

- Чехол D12

- Гель "АКС-гель" -35°C...+100°C, 0,1 кг

- Сумка E14

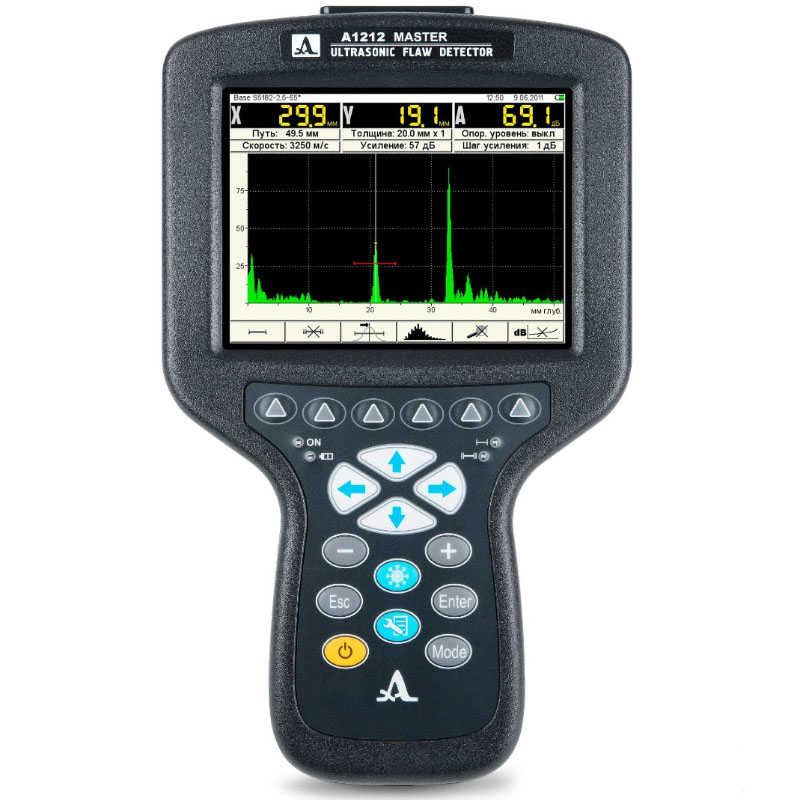

Комплект "УЧЕБНЫЙ. DEMO НУЦ"

- А1212 MASTER - электронный блок ультразвукового дефектоскопа со встроенным аккумулятором

- Кабель LEMO-LEMO двойной 1,2 м

- Кабель LEMO-LEMO одинарный 1,2 м

- Набор ультразвуковых преобразователей ВЕЛМАС серии PRO 4шт.

- Набор хордовых ультразвуковых преобразователей ВЕЛМАС серии ХО 2шт.

- Преобразователь D1771 4.0A0D12CL

- Преобразователь S3568 2.5A0D10CL

- Преобразователь S5182 2.5A65D12CS

- Преобразователь S5096 5.0A70D6CS

- Сетевой адаптер с кабелем 220 B - 15 B

- Кабель USB A - Micro B

- Носитель с документацией и ПО

- Калибровочный образец V2/25

- Комплект настроечных образцов КОУ-2 1шт

- Плоские настроечные образцы 4 шт.

- Трубные настроечные образцы 2 шт.

- Планшет D12

- Чехол D12

- Ультразвуковой гель ВЕЛМАС 1шт

- Гель "АКС-гель" -35°C...+100°C, 0,1 кг

- Методика

- Сумка E14

Для более детального ознакомления с функционалом и техническими возможностями дефектоскопа А1212 Мастер скачайте инструкцию в PDF-формате.

Как и на все приборы в каталоге, цена на ультразвуковой дефектоскоп А1212 Мастер указана с учетом НДС.
