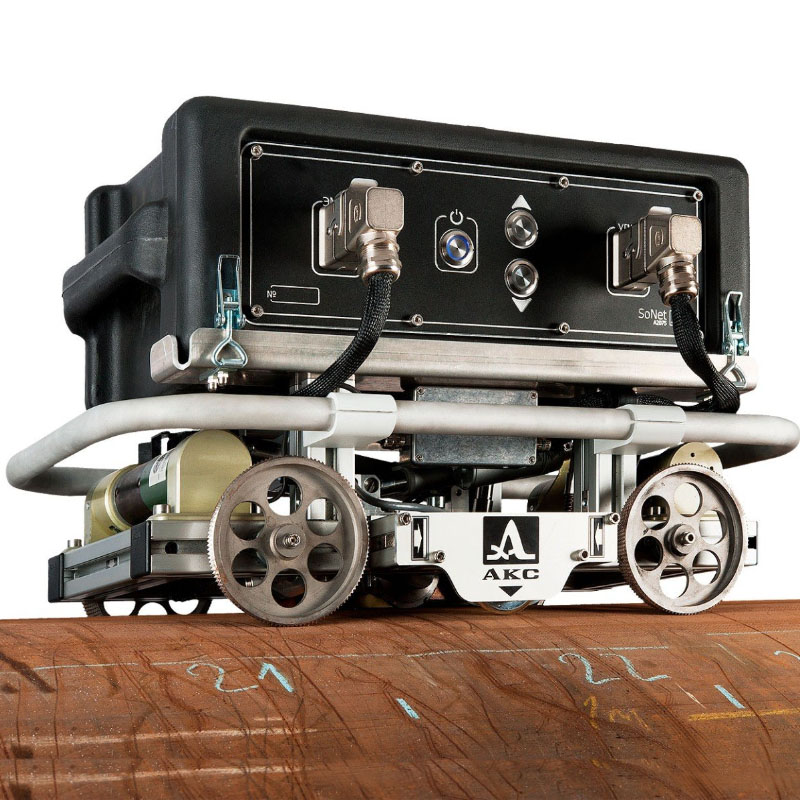

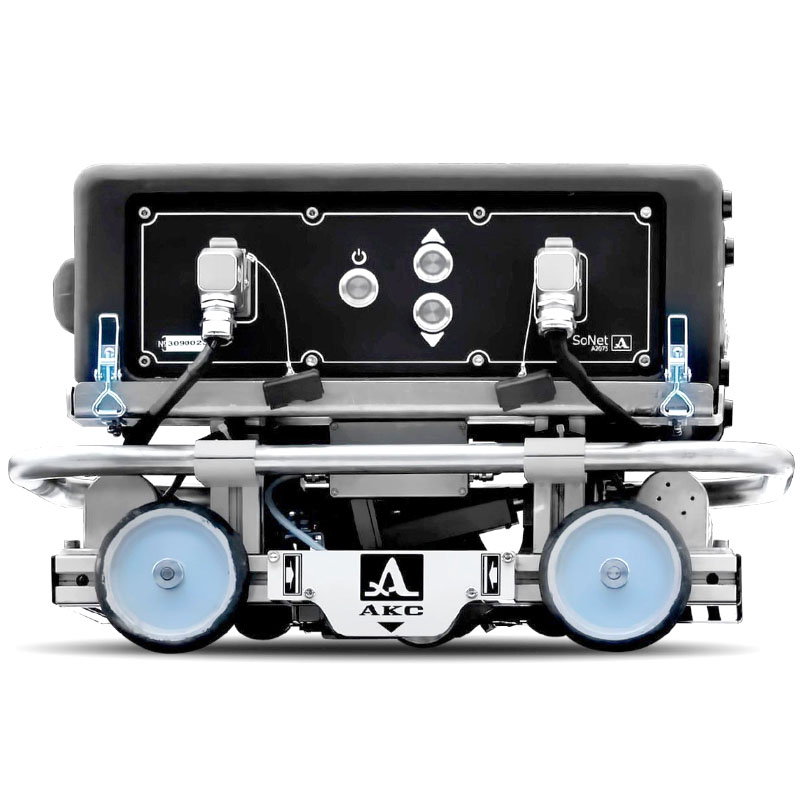

Современный сканер-дефектоскоп А2075 SoNet используется для поиска коррозии и других изъянов внутри или снаружи труб и на сварных швах. Аппарат производит замеры во время перемещения устройства.
Диаметр обследуемой трубы должен быть от 720 мм до 1420 мм с толщиной стенки не менее 6 мм. Во время исследования производится полное «прослушивание» всей трубы, сканирование поверхности и вычисление точных координат дефектов. Прибор применяется для анализа состояния газо-, нефте- и продуктопроводов во время их строительства или проведения ремонтных работ.
Основные особенности модели А2075 SoNet:
- принцип работы прибора базируется на эхо-импульсном методе анализа;
- для проведения контроля не требуется применения контактной жидкости;
- сканирование проводится со скоростью 7 м/мин;
- пользователь может передавать данные исследований на ПК благодаря встроенному Wi-Fi сигналу, что позволяет контролировать прибор дистанционно и добавляет аппарату мобильности;
- все данные замеров и сканограмм отображаются на экране по принципу «здесь и сейчас»; Оператор может обрабатывать полученные данные сразу после их отображения на экране;
- результаты контроля документируются непрерывно и отображаются в виде сканограммы трубы;
- для подготовки дефектоскопа к работе требуется не более трех минут;
- предусмотрена возможность загружать в прибор данные по внутритрубной диагностике с последующим их приобщением к отчетам о контроле;
- аппарат имеет блочную структуру, которая существенно сокращает время ремонта;
- устройством может управлять один оператор, что обеспечивает мобильность.
Базовый комплект
| Наименование | Количество, шт. |
| Персональный компьютер (Блок компьютера) | 1 |
| Зарядное устройство для ПК с кабелем | 1 |
| Блок приемопередатчика (БПП) | 1 |
| Зарядное устройство блока аккумуляторов БПП с кабелем | 1 |
| Транспортная платформа | 1 |
| Блок ЭМАП | 1 |
| Транспортная упаковка для сканирующего устройства | 1 |
| Транспортная упаковка для БПП, ПК и ЗИП | 1 |
| Чехол для ПК | 1 |
| Паспорт | 1 |
| Руководство по эксплуатации | 1 |
| Методика проведения ультразвукового контроля основного металла тела труб газопроводов сканером-дефектоскопом ультразвуковым бесконтактным A2075 SoNet | 1 |
| Тестовый образец для A2075 SoNet | 1 |
Перечень запасных частей и инструментов (ЗИП) приведен в таблице
| Наименование | Количество, шт. |
| Индуктор ЭМАП | 1 |
| Тестер универсальный | 1 |
| Отвертка крестовая | 1 |
| Отвертка шлицевая | 1 |
| Набор ключей шестигранных | 1 |
| Ключ шестигранный для датчика пути | 1 |
Сканер-дефектоскоп может быть укомплектован следующими дополнительными устройствами, оборудованием и документацией:
- Аккумуляторный блок питания БПП;
- Аккумулятор для ПК;
- Индуктор ЭМАП.
