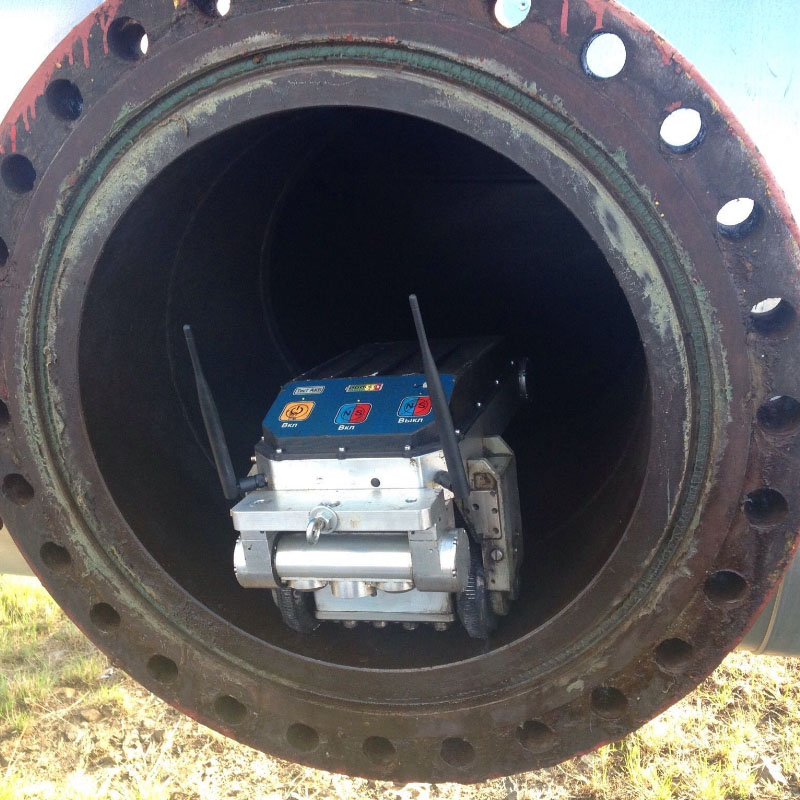

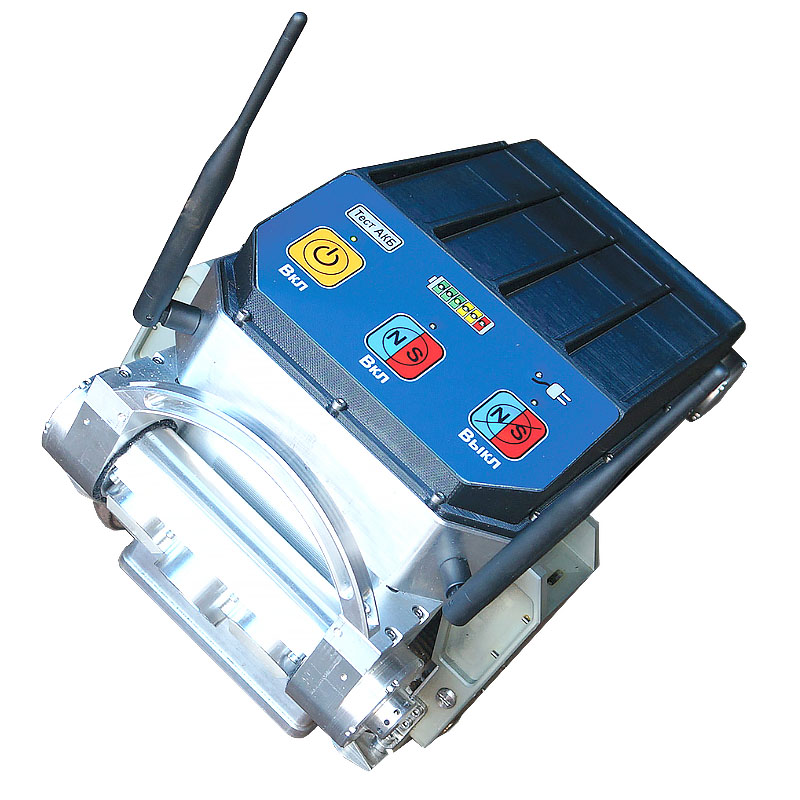

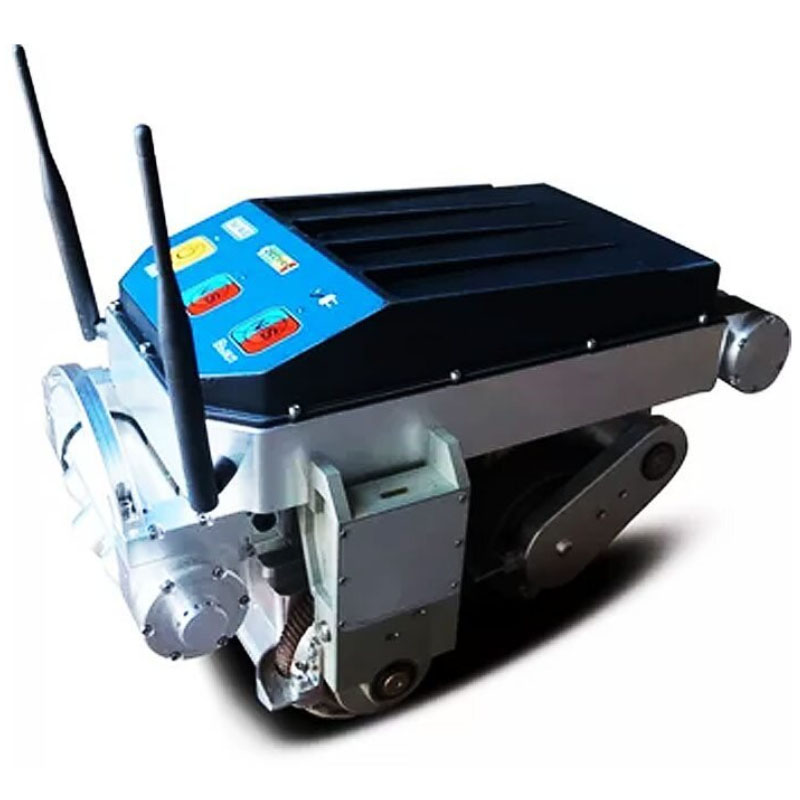

Сканер-дефектоскоп А2072 IntroScan находит широкое применение при обследовании трубопроводов на компрессорных станциях. С его помощью можно найти дефекты, как в самом металле, так и в сварочных швах, определить их вид и размеры. Также прибор позволяет отыскать загрязнения, обнаружить посторонние предметы в технологических трубопроводах, выявить отклонения геометрии, зоны, в которых произошло отслоение покрытия.
Особенности модели:
- Сканер можно загружать в трубопроводы через люки, технологические отверстия, свечные линии.
- Для выполнения внутритрубного контроля трубы не требуется очищать. Сканер, двигаясь по длине трубы, сам объедет загрязненные и запыленные участки.
- Блок управления позволяет удобное управление прибором, формирование первичных результатов диагностики и передачу сведений на компьютер.
- Встроенные аккумуляторы обеспечивают автономность работы прибора на протяжении 8 часов.
- Для управления движением прибора и получения информации в режиме онлайн имеется Wi-Fi связь.
- Телевизионно-оптическая система позволяет контролировать процесс работы прибора.
- Видеопоток передается со скоростью 20 кадров/сек, это позволяет контролировать 5 п. м за одну минуту.
- Имеется датчик метана.
- Направление движения задает оператор.
- Пробор оснащен двумя видеокамерами: спереди и сзади.
- Используется сухой точечный акустический контакт.
Диапазон рабочих температур варьируется в пределах от – 20оС до +60oC.
Ситуационные планы передвижения сканера
- Работа внутри ТТ КС с Ду от 400 до 1420 мм.
- Прохождение прямолинейных участков и отводов с Ду 300 мм.
- Загрузка через технологические отверстия и люки.
- Прохождение неравно проходных тройников при горизонтальной и вертикальной их ориентации.
- Движение по стенкам труб в произвольном направлении и положении в транспортном режиме со скоростью не менее 5м/мин и режиме диагностики 0,1…1,5 м/мин.
- Удержание и движение по вертикальным поверхностям ТТ в условиях их загрязнения пылевыми и масляными отложениями.
- Равномерное движение в фиксированном положении вдоль оси трубы и по окружности.
- Оснащение передней и задней видеокамерами.
