Прибор вихретокового контроля ВД-90НП предназначен для проведения ручного неразрушающего контроля деталей, узлов и изделий из различных металлов и сплавов, относится к средствам обнаружения несплошностей. ВД-90НП служит для обнаружения поверхностных дефектов в деталях из ферромагнитных, а также поверхностных и подповерхностных дефектов в деталях из немагнитных сталей и сплавов.
Полное описание
Производитель«НИИИН МНПО Спектр»,Россия
Легкий и компактныйДа
Диапазон рабочих температур, С-30 — 50
Защищённость от пыли и водыIP54
Внесен в госреестрвнесен
В наличии
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
295 000 руб.
РРЦ в базовой комплектации
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы0
«НИИИН МНПО Спектр»,Россия



ВД-90 НП позволяет обнаруживать трещины и микротрещины различного происхождения, в том числе вызванные стресс-коррозией, даже при наличии непроводящих зазоров (через лакокрасочные, изоляционные покрытия, загрязнения) и без непосредственного контакта с поверхностью изделия.

Принцип работы прибора

Принцип работы дефектоскопа основан на возбуждении в контролируемом изделии вихревых токов и последующем выделении на выходе преобразователя сигнала, амплитуда и фаза которого определяются действующим вторичным полем вихревых токов.

Особенности конструкции и преимущества дефектоскопа ВД-90 НП

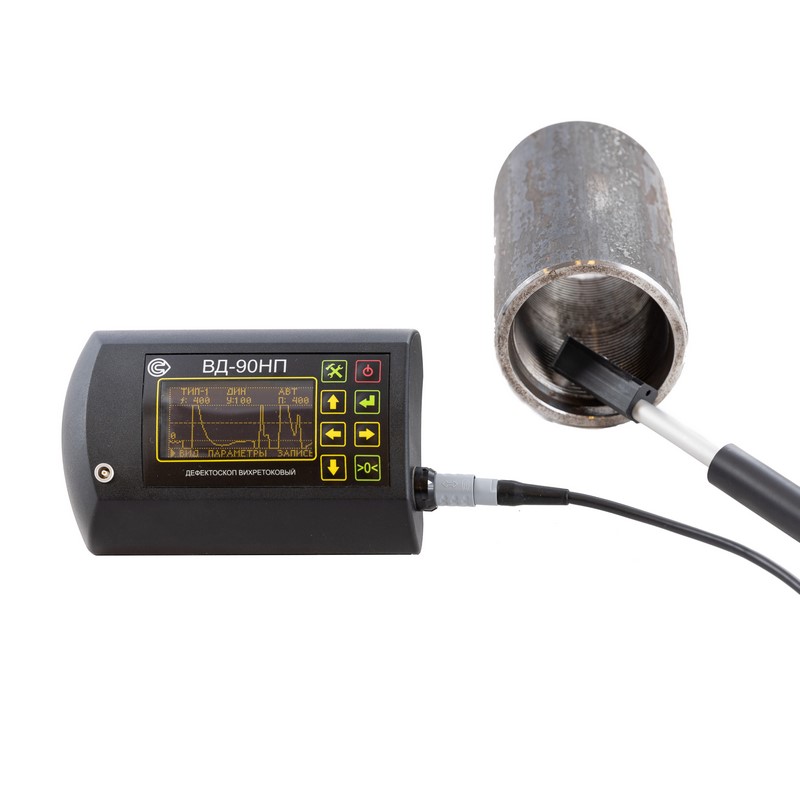

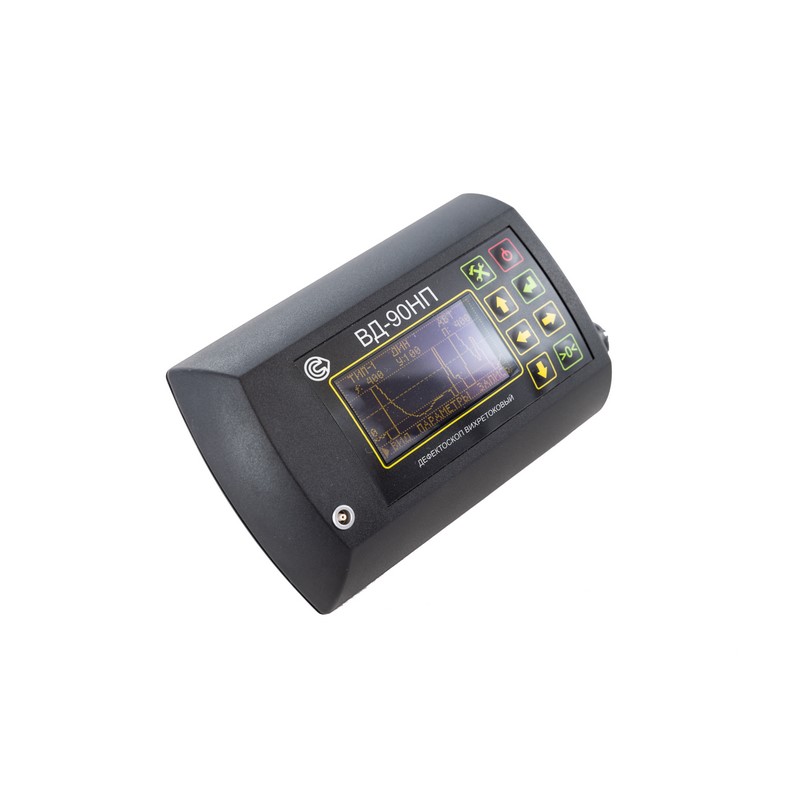

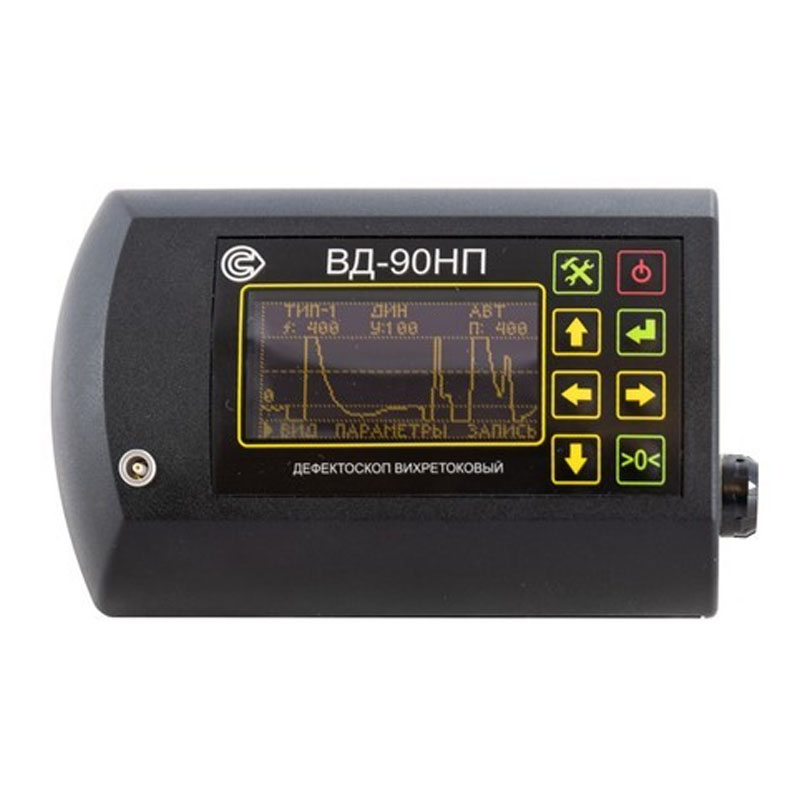

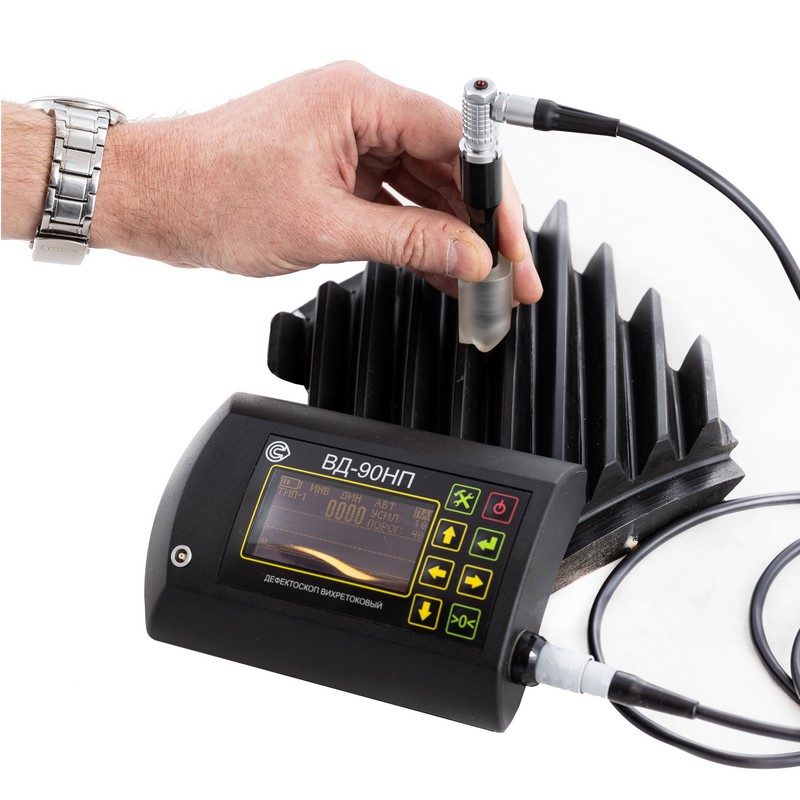

Прибор выполнен в малогабаритном корпусе, что обеспечивает его легкость, эргономичность и позволяет крепить его на поясе или на руке. Измерение выполняется с помощью выносного преобразователя, подключаемого гибким кабелем. Имеется несколько типов преобразователей для вихретоковой дефектоскопии изделий из различных материалов и различной геометрии. Большой и яркий PLED-дисплей отображает выбранные режимы работы и результаты измерений в текстовой и графической форме.

 ВД-90НП также характеризуют:

  • высокая чувствительность – обнаруживает трещины от 0,1 мм;
  • пылевлагозащитный корпус – возможность работы в полевых условиях;
  • большой диапазон рабочих частот;
  • максимальный рабочий зазор до 10мм;
  • наличие Bluetooth;
  • возможность контроля изделий с большой шероховатостью поверхности, вплоть до Rz320;
  • световая и звуковая индикация обнаружения дефекта;
  • широкий диапазон рабочих температур – от – 30° С до +50° С;
  • автономное низковольтное питание;
  • большое время непрерывной работы от одного комплекта аккумуляторов;
  • соответствие ГОСТ Р ИСО 15549-2009 (ISO 15549:2008).

Применение микропроцессорной программно-аппаратной платформы позволило получить следующие эксплуатационные характеристики:

  • автоматическая подстройка при изменении условий измерения, в том числе отстройка от влияния зазора;
  • встроенные режимы калибровки;
  • сохранение результатов измерений во внутренней памяти прибора;
  • большое количество хранимых программ – наборов параметров и режимов измерения, как предустановленных, так и сохранённых пользователем, для многократного применения при контроле однотипных изделий;

Модуль беспроводной связи Bluetooth 2.0 позволяет использовать прибор совместно с внешним ноутбуком или с мобильным устройством для дистанционного управления, передачи результатов измерений для дальнейшего их сохранения, печати, документирования и анализа.

Область применения

Вихретоковый метод пригоден для проведения неразрушающего контроля и обнаружения микротрещин в изделиях и деталях из любых металлов и сплавов сложной формы, с большой шероховатостью поверхности, через непроводящие покрытия, а также для проверки сварных соединений. Дефектоскоп может применяться для контроля деталей и узлов авиационной техники.

Вихретоковый дефектоскоп ВД-90НП применяется для контроля качества и профилактического обследования:

  • узлов и деталей подвижного состава на предприятиях железнодорожного транспорта: колёсных пар, корпусов автосцепок, боковых рам, надрессорных балок, лабиринтных колец, шкивов;
  • труб, профилей, прутков на прокатных производствах на выходном контроле, и на входном контроле у потребителей продукции;
  • изделий из алюминиевых и титановых сплавов с многослойными покрытиями на предприятиях авиационной и аэрокосмической отрасли;
  • тросов, балок, ответственных узлов техники (кранов, подъёмников) в строительстве;
  • магистральных трубопроводов с целью выявления стресс-коррозии.

Широкий диапазон рабочих температур, пылевлагозащищённость (степень защиты IP54), автономное низковольтное питание, продолжительное время непрерывной работы прибора позволяет использовать его в полевых условиях при низких температурах и при наличии атмосферных осадков (дождь, снег).

ОСОБЕННОСТИ

Порог чувствительности дефектоскопа на стандартном образце:

Материал образцаПорог чувствительности, мм
При шероховатости поверхности не более Ra 6,3 Rz 40 Rz 160 Rz 320
Ферромагнитный Глубина ИД - 0,3± 0,03 - 1,0± 0,1
Ширина ИД - 0,03...0,07 - 0,05...0,15
Немагнитный Глубина ИД 0,1± 0,02 0,3± 0,03 1± 0,1 -
Ширина ИД 0,02...0,04 0,03...0,07 0,05...0,15 -

Максимальный рабочий зазор между преобразователями и изделием (за счет неметаллических покрытий), при котором обеспечивается отстройка дефектоскопа от данного параметра, не более:

Максимальная толщина непроводящего покрытия, мм
Материал образца
Ферромагнитный Немагнитный
10 3

ХАРАКТЕРИСТИКИ

Вихретоковый дефектоскоп ВД-90НП
Контроль деталей с шероховатостью поверхности до Rz320
Способен выявлять дефекты глубиной от 0,1 мм
Угол отклонения преобразователя от нормали к рабочей поверхности до 60º
Диапазон рабочей частоты от 1кГц до 2МГц
Максимальный рабочий зазор 10мм
Оснащен модулем беспроводной связи Bluetooth 2.0, который позволяет передавать результаты контроля и осуществлять управление дефектоскопом на расстоянии до 20м
Документирование результатов контроля;
Широкий температурный диапазон от −30ºС до +50ºС
Высокая степень пыле- и влагозащищенности IР54
Небольшие габариты и малая масса позволяют носить дефектоскоп на поясе или на руке.

КОМПЛЕКТАЦИЯ

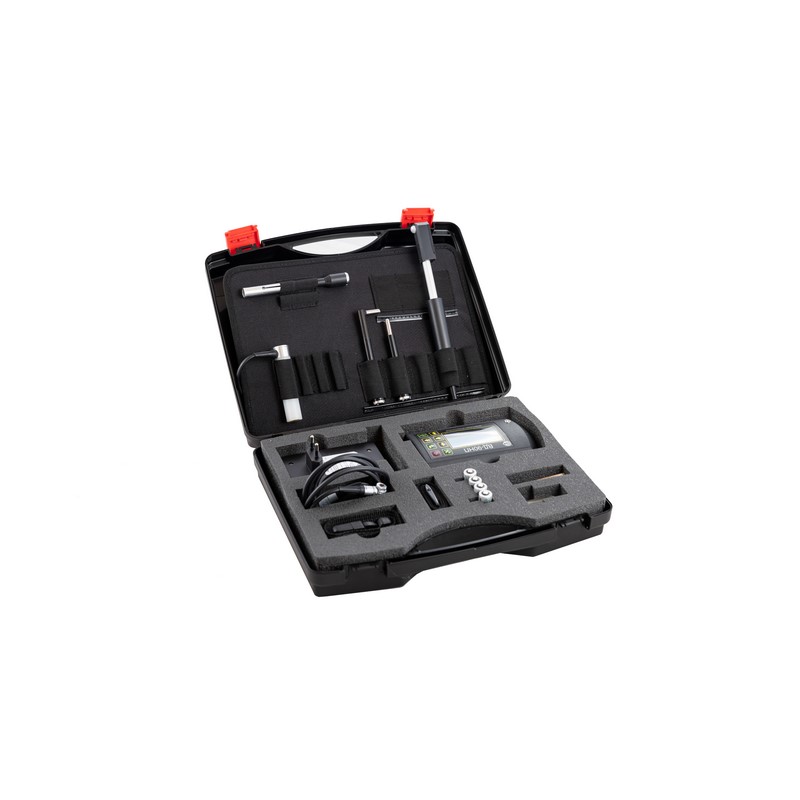

Базовый комплект поставки вихретокового дефектоскопа ВД-90НП
электронный блок вихретокового дефектоскопа ВД-90НП 1шт
преобразователь вихретоковый Иа5.125.052 (Тип- 2) 1шт
кабель преобразователя 1шт
зарядное устройство с аккумуляторами 1шт
ремень крепления на руку 1шт
образец с искусственными дефектами (ОИД) Иа8.896.104 1шт
образец покрытия (ОП) Иа8.896.035 1шт
кейс для хранения и переноски 1шт
комплект документации 1шт
Дополнительное оборудование и принадлежности
преобразователь вихретоковый*
специализированные преобразователи**
насадки для контроля поверхностей со сложной геометрией*
образец с искусственными дефектами *
образец покрытия*
внешний блок питания
кабель питания
внешний батарейный отсек
чехол для электронного блока
поясной ремень
телефон головной
модуль беспроводной связи Bluetooth
ноутбук с установленным расширенным ПО
карманный ПК с установленным расширенным ПО
беспроводной принтер

*из прилагаемой номенклатуры

** разрабатываются и изготавливаются по требованиям заказчика

Производитель«НИИИН МНПО Спектр»,Россия
Легкий и компактныйДа
Диапазон рабочих температур, С-30 — 50
Защищённость от пыли и водыIP54
Внесен в госреестрвнесен
