Отличие от базовой комплектации:
- улучшенная схемотехника приемного и измерительного тракта;
- модернизированное программное обеспечение;
- дополнительный преобразователь Тип 1;
- специализированные дополнительные вихретоковые преобразователи Тип 4, Тип 5 и Тип 6;
- дополнительный образец Иа8.896.077-02;
- CD с программным обеспечением.
Отличительные особенности:
Контроль деталей с шероховатостью поверхности до Rz320;
Способен выявлять дефекты глубиной от 0,1 мм;
Угол отклонения преобразователя от нормали к рабочей поверхности до 60º;
Диапазон рабочей частоты от 1кГц до 2МГц;
Максимальный рабочий зазор 10мм;
Оснащен модулем беспроводной связи Bluetooth 2.0, который позволяет передавать результаты контроля и осуществлять управление дефектоскопом на расстоянии до 20 м;
Документирование результатов контроля;
Широкий температурный диапазон от -30ºС до +50ºС;
Высокая степень пыле- и влагозащищенности IР54;
Небольшие габариты и малая масса позволяют носить дефектоскоп на поясе или на руке.
Порог чувствительности дефектоскопа на стандартном образце:
| Материал образца | Порог чувствительности, мм |
||||
| При шероховатости поверхности не более |
Ra 6,3 | Rz 40 | Rz 160 | Rz 320 | |
| Ферромагнитный | Глубина ИД | 0,1± 0,02 | 0,3± 0,03 | - | 1,0± 0,1 |
| Ширина ИД | 0,02…0,04 | 0,03…0,07 | - | 0,05…0,15 | |
| Немагнитный | Глубина ИД | 0,1± 0,02 | 0,3± 0,03 | 1± 0,1 | - |
| Ширина ИД | 0,02…0,04 | 0,03…0,07 | 0,05…0,15 | - | |
Максимальный рабочий зазор между преобразователями и изделием (за счет неметаллических покрытий), при котором обеспечивается отстройка дефектоскопа от данного параметра, не более:
| Максимальная толщина непроводящего покрытия, мм | |
| Материал образца | |
| Ферромагнитный | Немагнитный |
| 10 | 3 |

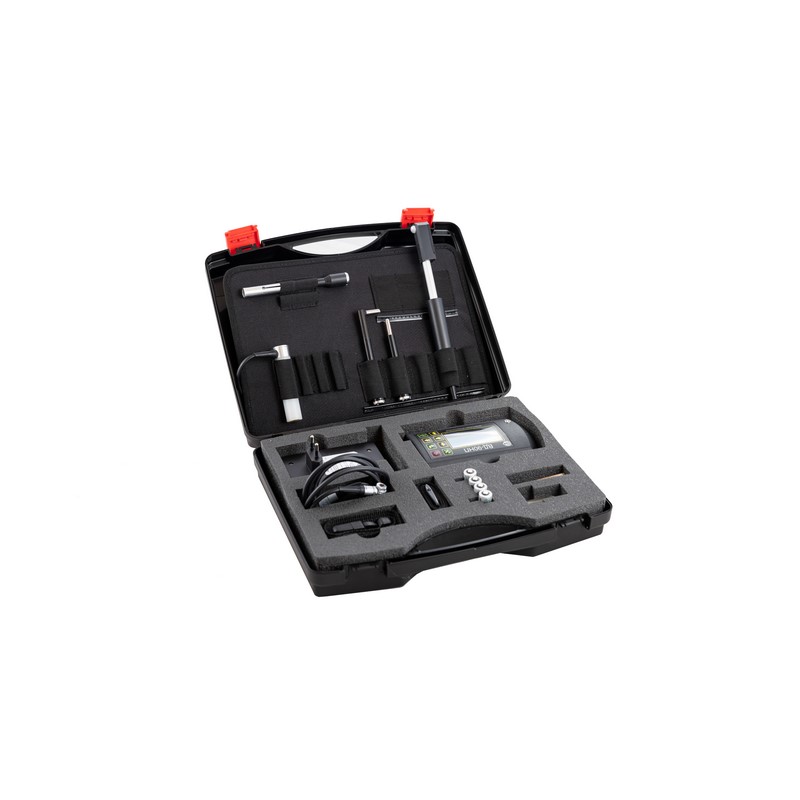

Комплект поставки вихретокового дефектоскопа ВД-90НП для контроля авиационных деталей:

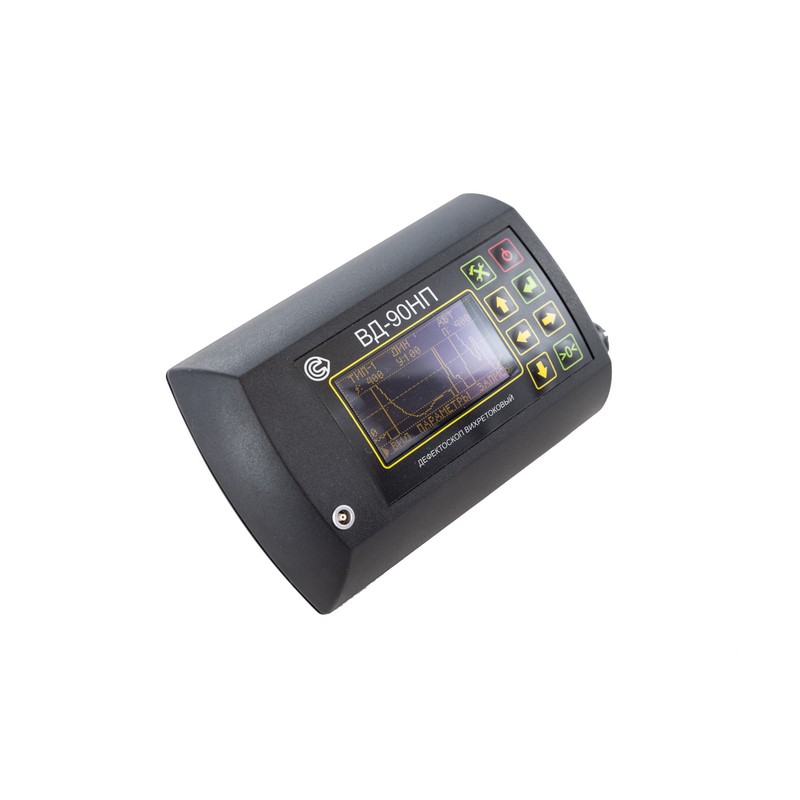

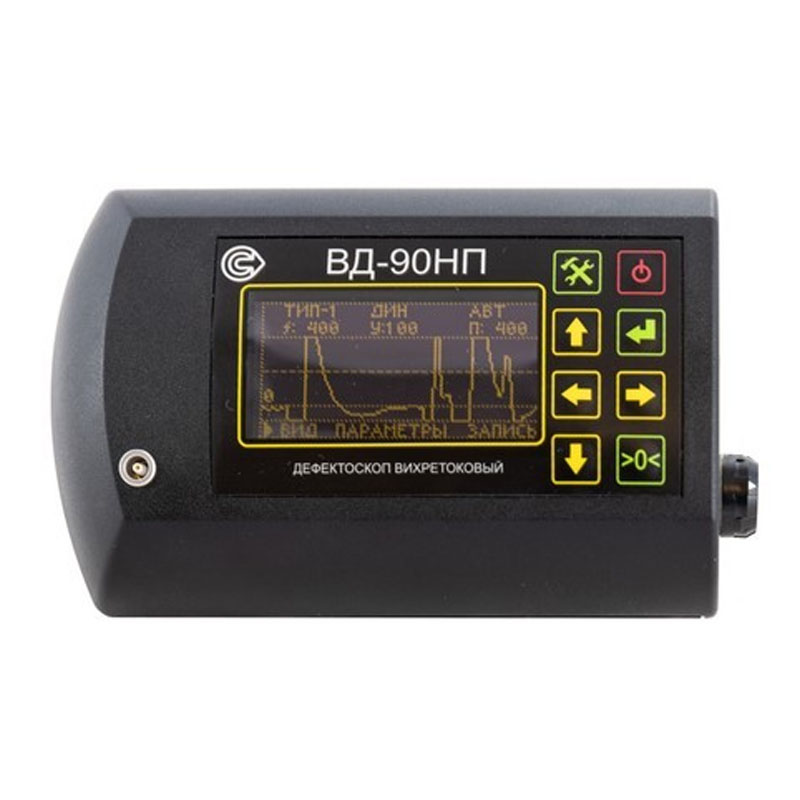

-электронный блок вихретокового дефектоскопа ВД-90НП - 1шт
-преобразователь вихретоковый Иа5.125.051 (Тип- 1) - 1шт
-преобразователь вихретоковый Иа5.125.052 (Тип- 2) - 1шт
-преобразователь вихретоковый Иа5.125.054 (Тип- 4) - 1шт
-преобразователь вихретоковый Иа5.125.055 (Тип- 5) - 1шт
-преобразователь вихретоковый Иа5.125.056 (Тип- 6) - 1шт
-кабель преобразователя - 1шт
-зарядное устройство с аккумуляторами - 1шт
-ремень крепления на руку - 1шт
-образец с искусственными дефектами (ОИД) Иа8.896.104 - 1шт
-образец с искусственными дефектами (ОИД) Иа8.896.077-02 - 1шт
-образец покрытия (ОП) Иа8.896.035 - 1шт
-кейс для хранения и переноски - 1шт
-комплект документации - 1шт
-CD с программным обеспечением - 1шт
