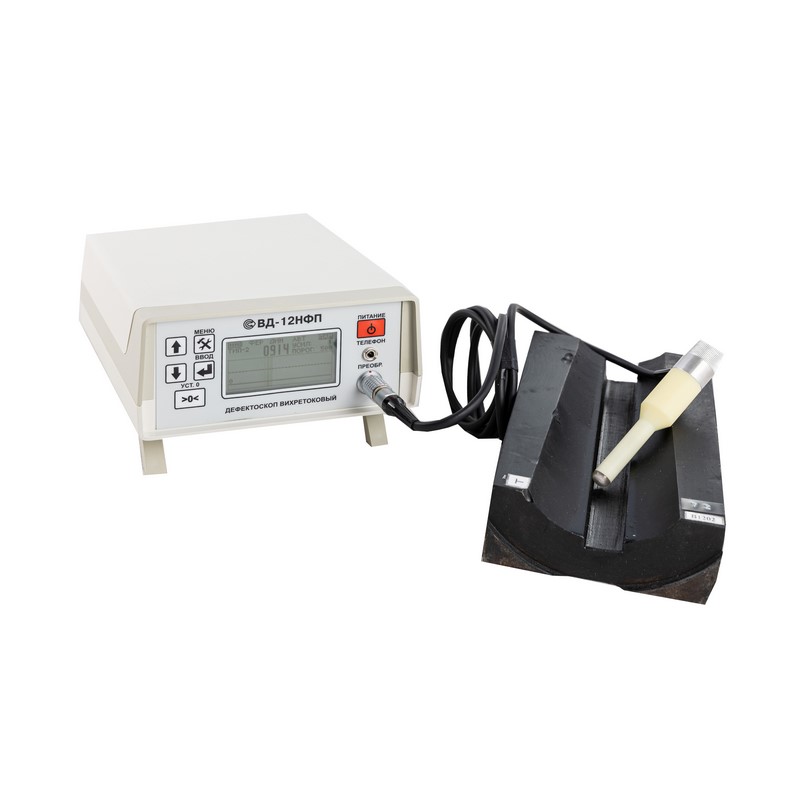

Вихретоковый дефектоскоп ВД-12НФП позволяет проводить ручной неразрушающий контроль (НК) изделий из ферромагнитных и немагнитных сталей и сплавов. Устройство позволяет обнаруживать поверхностные дефекты в виде трещин, визуализируя сигнал от нарушения сплошности на дисплее. Конструкция дефектоскопа позволяет с высокой надежностью определять точное местоположение и глубину дефектов даже на...
Полное описание
Производитель«НИИИН МНПО Спектр»,Россия
Легкий и компактныйДа
Диапазон рабочих температур, С-10 — 40
Время работы от аккумулятора, ч8 ч
Внесен в госреестрне внесен
В наличии
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
254 000 руб.
РРЦ в базовой комплектации
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы0
«НИИИН МНПО Спектр»,Россия

Принцип работы вихретокового дефектоскопа ВД-12НФП

Принцип работы вихретокового дефектоскопа ВД-12НФП основан на явлении электромагнитной индукции. Переменное магнитное поле, создаваемое в первичной катушке преобразователя посредством генератора синусоидального напряжения, возбуждает в контролируемом изделии вихревые токи. Паразитное магнитное поле, образуемое вихревыми токами в местах расположения дефектов, воздействует на измерительный блок (две последовательно соединенные сигнальные катушки) преобразователя, создавая в нем электродвижущую силу. Амплитуда и фаза вторичного сигнала несет информацию о свойствах дефекта и положении преобразователя относительно поверхности контролируемого изделия. Выходной сигнал с измерительного блока преобразователя после усиления и обработки с помощью микропроцессора отображается на дисплее прибора, а также сохраняется в блоке памяти для последующей передачи на персональный компьютер. Кроме того, информация о наличии дефектов выводится на пьезоэлектрический звонок, используемый в качестве звукового индикатора.

Особенности конструкции и преимущества прибора вихретокового контроля ВД-12НФП

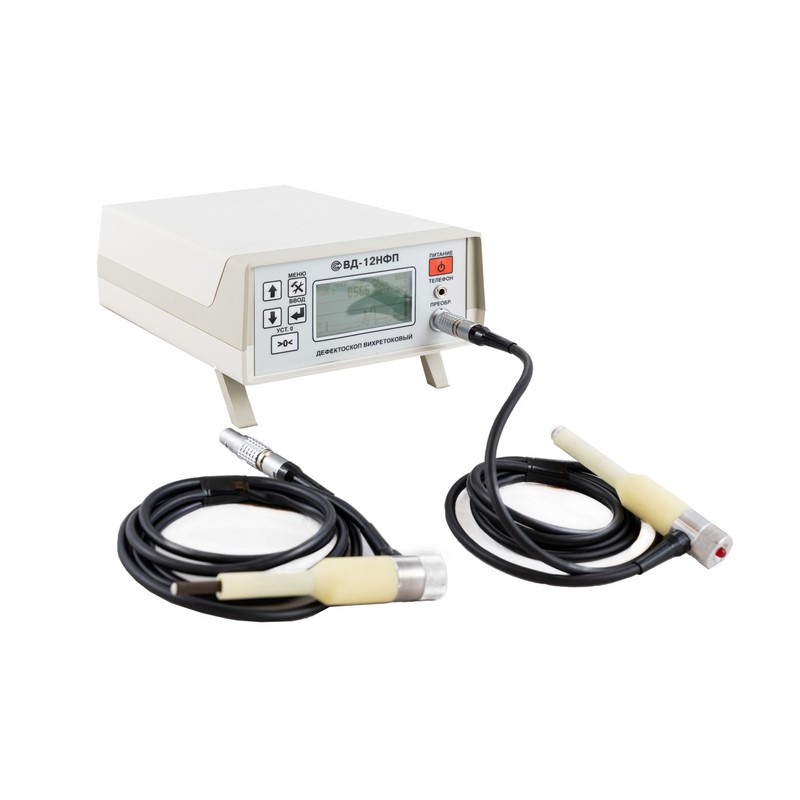

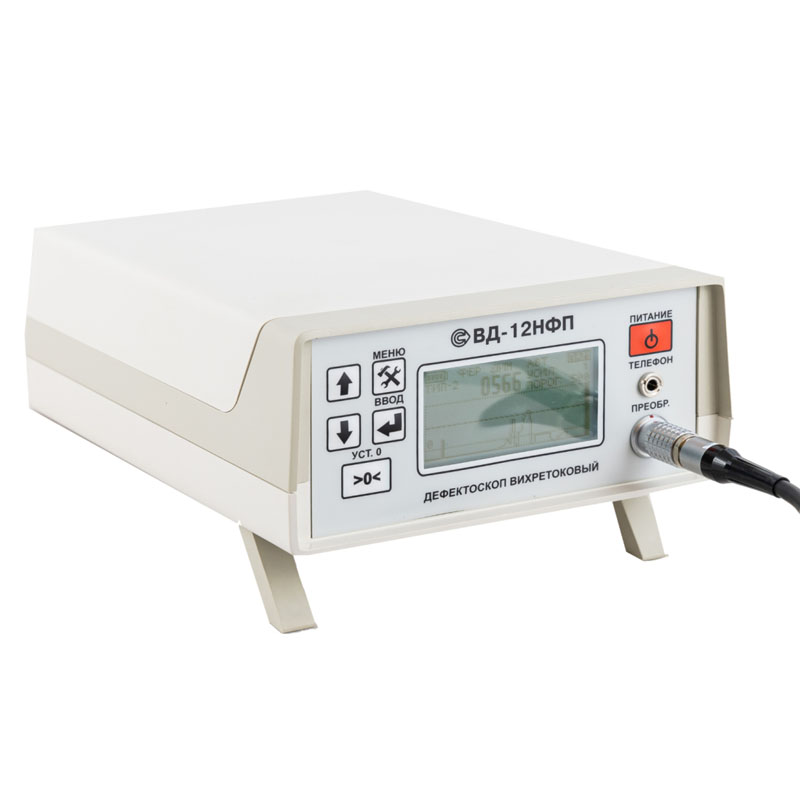

Вихретоковый дефектоскоп ВД-12НФП выполнен в виде портативного устройства, способного работать как в настольном, так и в подвешенном положении в специальной сумке-футляре. Это обеспечивает удобную эксплуатацию прибора в самых разных условиях: в лаборатории, в заводском цехе или при полевых испытаниях. Дефектоскоп состоит из электронного блока с элементами управления и индикации результатов испытаний, а также трех сменных преобразователей с износостойкими корундовыми наконечниками, подключаемых к электронному блоку с помощью разъема. Выбор нужного преобразователя зависит от магнитных свойств материала. Для контроля деталей с пазами предлагается преобразователь с наклонным наконечником. Питается прибор от 4-х аккумуляторов типа АА, расположенных в батарейном отсеке электронного блока.

К достоинствам дефектоскопа относятся:

  • наличие экрана для визуализации сигнала в ходе измерения;
  • небольшой вес и компактные габариты, которые позволяют использовать устройство практически в любых условиях;
  • возможность производить контроль качества изделий различной кривизны и шероховатости поверхности даже при наличии защитного покрытия или слоя коррозии;
  • износостойкость преобразователей, что важно при контроле изделий с повышенной шероховатостью поверхностиRz£320;
  • автоматическое определение типа преобразователя при подключении, а также наличие встроенной памяти для сохранения результатов контроля;
  • возможность передачи данных на персональный компьютер для хранения или распечатки протоколов контроля.

Область применения

Портативность, высокая производительность, способность работать на криволинейных и шероховатых поверхностях, также тот факт, что на работу дефектоскопа практически не влияют влажность, давление и загрязнение газовой среды или поверхности контролируемого изделия непроводящими веществами обеспечивают универсальность применения прибора для обнаружения трещин в различных материалах.

Вихретоковый дефектоскоп ВД-12НФП активно применяется в тяжелой промышленности для диагностики металлических конструкций, узлов и механизмов различного назначения в условиях заводского цеха или лаборатории, в том числе на предприятиях железнодорожного транспорта, автомобильной промышленности, машиностроения, на производствах трубопроводов и металлоконструкций.

Дефектоскоп ВД-12НФП с одинаковым успехом может быть использован в полевых условиях, заводских цехах, депо, лабораториях и мастерских для контроля текущего состояния, а также оценки степени износа, возможности и сроков дальнейшей эксплуатации таких изделий из металлов и сплавов, как надрессорные балки, диски вагонных колес, корпуса автосцепок, боковые рамы, колесные пары и другие.

 Технические характеристики

Режимы отстройки от влияющих факторов: - в статическом
режиме работы ручной;- в динамическом режиме работы ручной и автоматический.
Предел допускаемой абсолютной погрешности оценки степени опасности (глубины) дефекта в диапазоне глубин от 0,5 до 3,0 мм не более: D=±(0,1+0,3X)
мм, где Х-оцениваемая глубина дефекта
Скорость сканирования изделия, м/с 0,02...0,1
Частота тока возбуждения преобразователя, кГц 70
Электропитание от 4-х аккумуляторов
типа АА напряжением 1,2 В
Ток потребления от полностью заряженных аккумуляторов,
мА, не более:
- при выключенной
подсветке дисплея 90- при включенной подсветке дисплея 250
Время установления рабочего режима, мин, не более 1
Продолжительность непрерывной работы, ч, не менее 8
Общий объем встроенной памяти, байт 32768
Максимальное количество ячеек памяти 120
Связь с персональным компьютером по инфракрасному
каналу
Габаритные размеры, мм:

- электронного блока (Д х Ш х Г)

- преобразователей (Диаметр х Длина):

Иа5.125.030

Иа5.125.031 (с защитным колпачком)

Иа.125.031-01 (с защитным колпачком)

190х150х70

20х105

20х130

20х130

Диапазон рабочих температур, °С от -10 до +40
Степень защиты от проникновения твердых тел и воды IP30
Масса, кг, не более:

- электронного блока (с элементами питания)

- каждого преобразователя

0,9


0,1

Производитель«НИИИН МНПО Спектр»,Россия
Легкий и компактныйДа
Диапазон рабочих температур, С-10 — 40
Время работы от аккумулятора, ч8 ч
Внесен в госреестрне внесен
