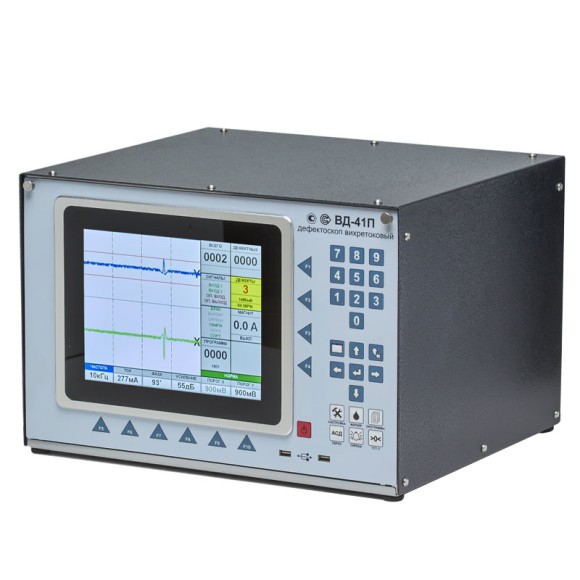

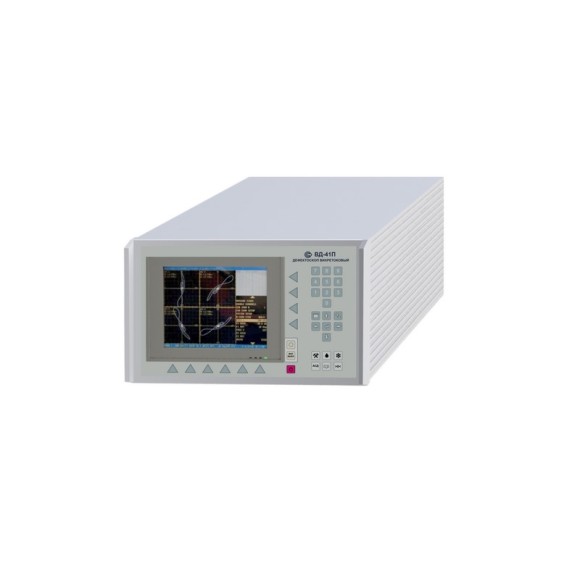

Вихретоковый дефектоскоп ВД-41П предназначен для проведения неразрушающего контроля вихретоковым методом протяжённых изделий из ферромагнитных и немагнитных металлов и сплавов – металлопроката, бесшовных и сварных труб, проволоки, прутков, штанг, медных шин и т. п. Прибор рассчитан на работу в составе автоматических линий контроля качества. Дефектоскоп позволяет обнаруживать такие нарушения...
Полное описание
Производитель«НИИИН МНПО Спектр»,Россия
Диапазон рабочих температур, С0 — 40
Защищённость от пыли и водыIP53
Внесен в госреестрвнесен
В наличии
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
Цена по запросу
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы0
«НИИИН МНПО Спектр»,Россия

Принцип работы ВД-41П

Принцип вихретокового метода контроля основан на наведении в исследуемом изделии индукционных токов с помощью магнитного поля, создаваемого катушкой возбуждения. Рассеяние электромагнитного поля на неоднородностях и дефектах фиксируется вторичными катушками датчиков с последующей цифровой обработкой амплитуды и фазы принятого сигнала. Результат контроля представляется как в виде дефектограммы в комплексной плоскости, так и в виде временной развёртки по каждому из каналов.

Вихретоковая дефектоскопия применима для контроля изделий из любых проводящих материалов, из обычных и нержавеющих сталей, медных и алюминиевых сплавов.

Для устранения влияния намагниченных участков в изделиях из ферромагнитных материалов обычно применяется подмагничивание постоянным током.

Особенности конструкции и преимущества

Поскольку дефектоскоп ВД-41П предназначен для применения в стационарных условиях, он обладает более широкими возможностями по сравнению с ручными и портативными устройствами. Построение на базе микрокомпьютера под управлением операционной системы Windows (7 и старше) обеспечивает значительные эксплуатационные удобства: цветной сенсорный дисплей большого размера, подключение внешних устройств (монитора, клавиатуры, манипулятора «мышь», USB-накопителей для хранения результатов измерений), самодиагностику и контроль измерительного преобразователя, удалённое управление и настройку при интеграции в сеть предприятия.

Устройство оснащено специализированными интерфейсами для вспомогательного оборудования и может осуществлять контроль выпускаемых изделий в реальном времени в составе поточных производственных линий.

Прибор может работать с различными типами преобразователей для обнаружения дефектов в сплошных цельнотянутых, горяче- и холоднокатаных изделиях (бесшовных трубах, прутках, проволоке, профилях и т. п.), в прямых и спиральных сварных соединениях.

Дефектоскоп ВД-41П соответствует требованиям ГОСТ Р ИСО 10893-2-2016 (ISO 10893-2:2011) и зарегистрирован в Государственном реестре средств измерений под номером 19710-00.

Область применения

Вихретоковый дефектоскоп ВД-41П предназначен для работы в составе автоматизированных линий контроля качества на трубопрокатных и металлопрокатных предприятиях при непрерывном выходном контроле продукции совместно с другими вспомогательными устройствами: краскоотметчиком, датчиком пути, датчиком наличия объекта, автоматическим сортировщиком, демагнетизатором.

Прибор также может использоваться при входном контроле на машиностроительных предприятиях автомобильной, авиационной, нефтегазовой, сельскохозяйственной отраслей.

Технические характеристики

Частоты контроля: 1,0 – 100 кГц.
Скорость контроля (скорость линии): 0,5 - 5 м/с.
Автоматически регулируемый в зависимости от скорости высокочастотный фильтр.
Регулировка фазы сигнала: 0 - 359° .
Регулировка тока преобразователя: 50 – 500 мА.
Автоматический контроль работоспособности измерительного преобразователя.

Обработка данных:

- программный регулируемый фильтр.
- оценка сигнала с помощью масок:
- круговая маска,
- секторные маски.
- сортировка по результатам контроля.

Дисплей: 10,2”(26 см) сенсорный LCD (800x600).
Используемая операционная система: WINDOWS® 7.
Диалоговый язык: русский, другие языки (опция).
Поддерживаемые вихретоковые преобразователи : накладного типа, проходного типа, секторные.

Интерфейсы

- Разъем для подключения блока преобразователя.
- Разъем управления внешней автоматикой.
- 4 выхода с регулировкой задержки - «сухой контакт».
- 2 внешних информационных входа.
- VGA интерфейс для подключения внешнего монитора.
- Шина USB 2.0.
- Сеть: Ethernet (TCP/IP).
- Другие интерфейсы по специальному заказу.

Питание: 220 В, 50 Гц.

Диапазон рабочих температур: 0 до +40°C.

Вид климатического исполнения - УХЛ 4

Степень защиты корпуса: IP 53.

Размеры, ш/в/г: 471 х 285 х 460 мм / встраивание в 19” стойку/шкаф.

Масса: прим. 20 кг.

Производитель«НИИИН МНПО Спектр»,Россия
Диапазон рабочих температур, С0 — 40
Защищённость от пыли и водыIP53
Внесен в госреестрвнесен
