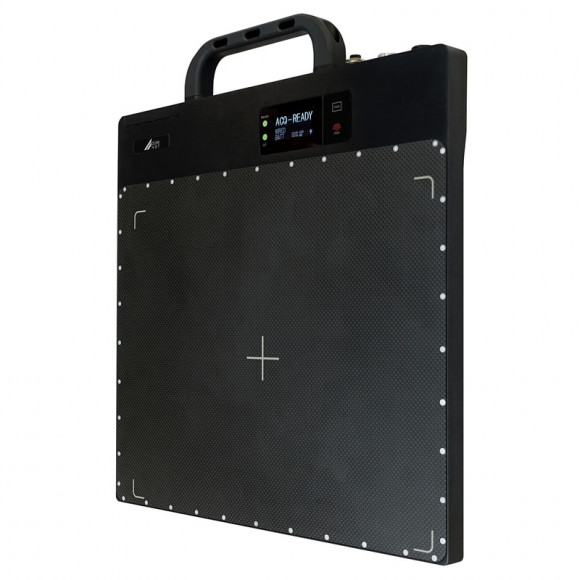

Комплекс цифровой радиографии КАРАТ РТС2430

РОССИЙСКОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ X-Vizor

Программное обеспечение комплекса цифровой радиографии КАРАТ РТС 2430 разработано компанией ООО «Ньюком-НДТ» в Санкт-Петербурге, имеет свидетельство Российской Федерации о государственной регистрации программы для ЭВМ №2012610620 от 10.01.2012 г. ПО X-Vizor работает на 64-разрядных версиях WINDOWS 7/10.

Программное обеспечение X-Vizor предназначено для получения радиографических изображений с плоскопанельных детекторов, обработки полученного изображения цифровыми фильтрами, измерений на изображении линейных размеров и интенсивности, заполнения протокола контроля, архивирования изображений и результатов контроля в базе данных, взаимодействия с внешним оборудованием.

X-Vizor – 64-битное программное обеспечение. Язык интерфейса – русский. Имеется версия ПО на английском и немецком языках.

Программа позволяет осуществлять настройку/калибровку детектора, управление им, получение изображений с детектора. Передача данных с детектора на компьютер происходит по интерфейсу сетевой карты.

Защита ПО основана на применении HASP-ключей, подключаемых к USB-порту компьютера, что позволяет клиенту переустанавливать ПО на новый компьютер и использовать ПО/ключ на нем. Каждый экземпляр ПО работает со своим ключом. ПО не привязано к серийному номеру или МАС-адресу детектора.

Основные возможности программного обеспечения:

Формат данных:

• 16-битное представление данных (65536 градаций/уровней серого) в формате XVZ;
• поддержка форматов XYZ (Duerr), DICONDE-файлы, BMP, JPEG (8 бит), TIFF (8 или 16 бит), PNG (8 или 16 бит), DCM и др.

Обработка изображений:

• инвертирование изображения негатив/позитив;
• геометрические преобразования изображения: масштабирование, вращение, зеркальное отображение, вырезание фрагмента;
• нанесение маркеров (знаки, текст) на изображение;
• настройка оптимальной яркости и контраста изображения по гистограмме интенсивности/оптической плотности всего изображения или зоны интереса;
• 10 предустановленных фильтров обработки изображений для улучшения изображений в целом или зоны интереса, а также для лучшей визуализации и выявления дефектов;
• наличие высококонтрастного медианного фильтра, позволяющего преобразовать изображение существенно разнотолщинных объектов таким образом, чтобы на снимке одновременно были видны части объекта контроля, имеющие существенные отличия по толщине, без наличия артефактов изображения;
• тонкая настройка параметров работы фильтров позволяет адаптировать их для любого объекта контроля;
• нормализация неравномерности чувствительности пикселов плоскопанельного детектора позволяет получить высококонтрастное радиографическое изображение без артефактов.

Измерения:

ПО X-Vizor позволяет:

• измерять интенсивность (уровень серого)/оптическую плотность в любой точке изображения;
• отображать гистограмму (распределение) интенсивностей изображения;
• отображать гистограмму интенсивности/оптических плотностей произвольно выбранного отрезка или области на изображении;
• производить калибровку «электронной линейки» по известным размерам объектов на изображении (например, эталона чувствительности);
• измерять после калибровки линейные размеры дефектов, расстояние между дефектами, расстояние между любыми точками на изображении;
• вычислять площадь дефектов;
• измерять толщину стенки трубы;
• автоматически находить изображение дуплексного эталона на цифровом снимке и вычислять базовое пространственное разрешение
• измерять отношение сигнал / шум по прямоугольнику 22 на 50 в точке под курсором
• автоматически детектировать область прямого шва и вычислять отношение сигнал / шум в околошовной зоне
• вносить все полученные размеры объектов в протокол контроля.

Работа в соответствии с нормативными документами (НД):

СТО Газпром 2.2-4-083-2006

РД Транснефть 19.100.00-КТН-001-10

РД 34.15.027-93

ГОСТ 23055 + ГОСТ 7512

• выявленные дефекты классифицируются, группируются и отбраковываются в соответствии с выбранным НД;
• результаты контроля автоматически заносятся в генерируемые заключения и/или протоколы, соответствующие требованиям и по форме выбранного НД;
• возможна доработка ПО с внесением и поддержкой других (новых) нормативных документов.

Автоматизированная дефектоскопия:

• вычисление отношения сигнал/шум на изображении или его части;
• поиск канавочных, проволочных эталонов и вычисление чувствительности контроля;
• поиск дуплексных эталонов и вычисление базового пространственного разрешения;
• поиск прямых и эллиптических сварных швов на изображениях;
• поиск и определение параметров некоторых классов дефектов;
• отбраковка и выдача заключения в соответствии с нормативным документом.

Поддержка стандарта DICONDE:

• формат файлов XVZ и DCM позволяют сохранять кроме изображения множество дополнительных метаданных: данные об объекте контроля (материал, толщина, диаметр трубы, номер шва и др.), параметры экспозиции (источник, фокусное расстояние, напряжение, сила тока, время экспозиции) и др.;
• метаданные привязываются к полученному изображению и потом легко могут быть просмотрены, автоматически занесены в генерируемые программой протоколы, использованы в качестве критериев при поиске изображений в архиве или базе данных.

Сохранение изображений в разных форматах и носителях:

• сохранение изображений вместе с метаданными в форматах XVZ (формат X-Vizor), DCM (DICONDE-совместимый формат);
• экспорт изображений в распространенные форматы изображений BMP, JPEG (8 бит), TIFF (8 или 16 бит), PNG (8 или 16 бит);
• запись файлов на CD, DVD, флэш-диски и др. съемные или сетевые носители;

Просмотр изображений на любом стороннем компьютере:

Файлы в форматах XVZ и DCM с изображениями и метаданными, переданные на DVD-дисках, флэш-дисках или по сети, могут быть просмотрены на любом компьютере с помощью бесплатной программы-просмотрщика X-Vizor Viewer x32/x64.
