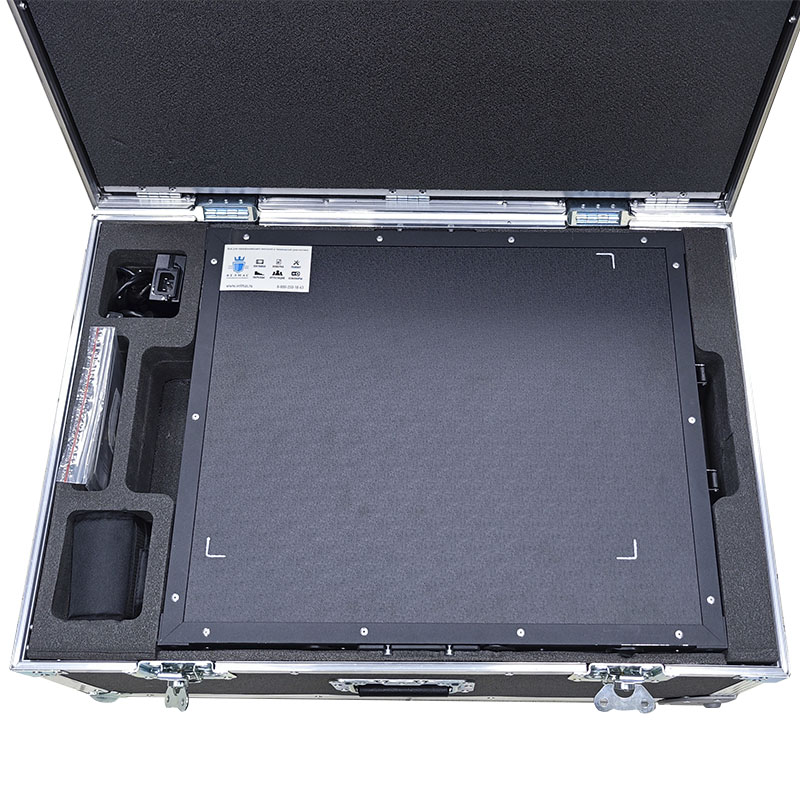

Комплекс цифровой радиографии КАРАТ РТС 3643d

Комплекс цифровой радиографии КАРАТ РТС 3643d предназначен для контроля качества сварных соединений и литых деталей радиационной толщиной от 1 до 100 мм по стали при использовании импульсных рентгеновских аппаратов, аппаратов постоянного потенциала с напряжением до 450кВ, а также гамма-источников.

КАРАТ РТС 3643d обеспечивает:

• Чувствительность радиографического контроля по первому классу в соответствии с ГОСТ 7512-82;
• Сокращение затрат на расходные материалы (рентгеновскую пленку и химические реагенты для ее обработки) и вспомогательное оборудование (проявочные машины и аксессуары для просушки и хранения пленки);
• Уменьшение времени проведения контроля, повышение оперативности и объективности контроля;
• Частичную автоматизацию контроля, уменьшение ручного труда и простой монтаж оборудования;
• Архивирование результата контроля в цифровом виде;
• Возможность просмотра и расшифровки изображений контролируемых объектов.

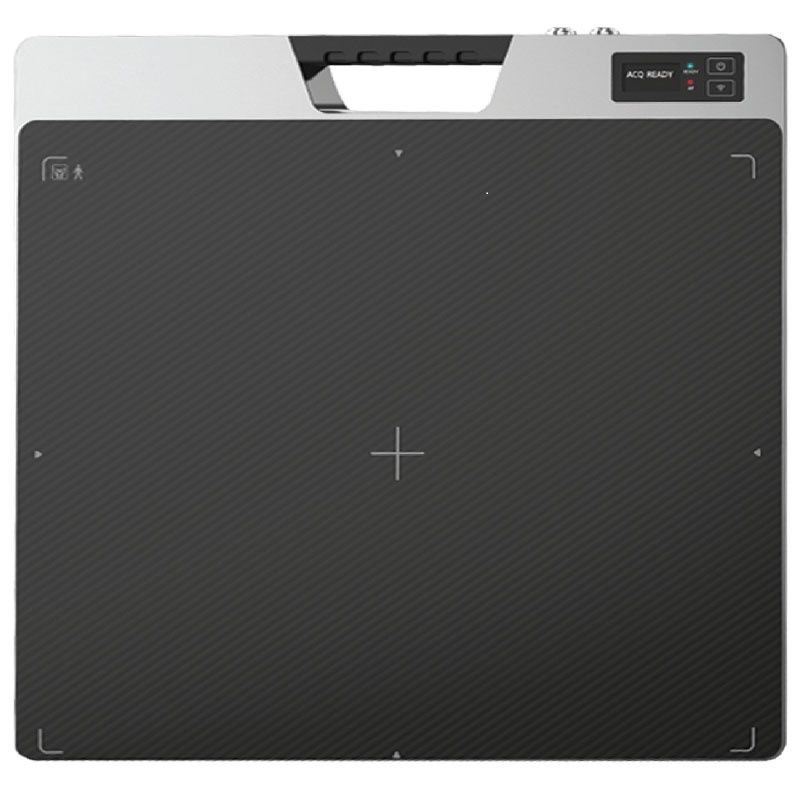

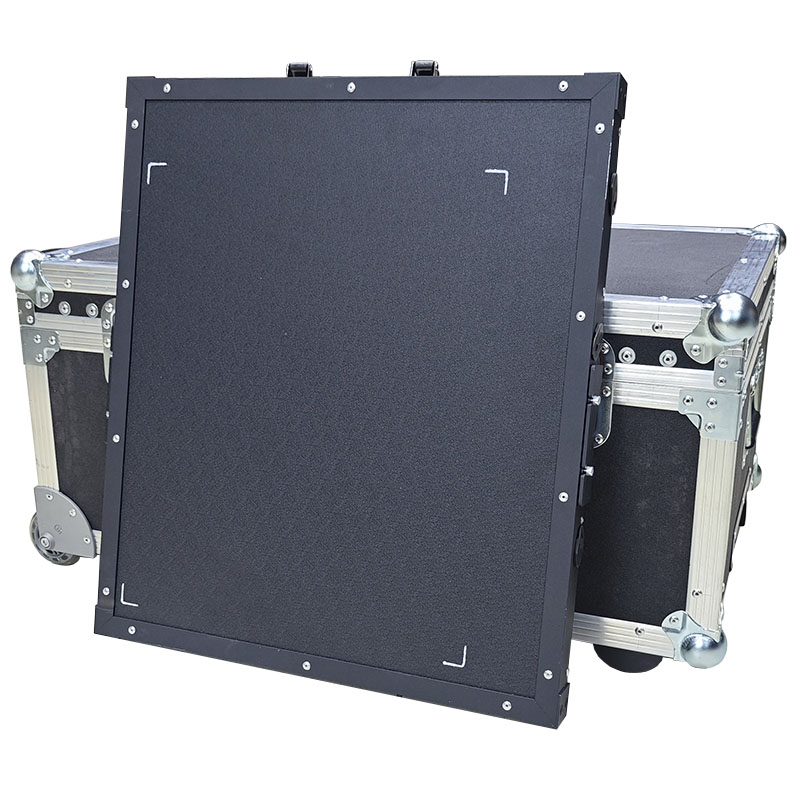

Плоскопанельный детектор служит для приема, преобразования, усиления, улучшения и воспроизведения рентгеновских изображений, полученных при просвечивании промышленных изделий.

Рентгеновское излучение, проходя сквозь исследуемый объект, попадает на входное окно плоскопанельного детектора (ППД), представляющего собой матрицу чувствительных элементов. На входном экране ППД рентгеновское излучение поглощается с генерацией фотонов света, которые преобразуются в поток электронов элементами матрицы ППД.

ПЗС-матрица преобразует свет в электрические сигналы, которые оцифровываются и поступают в компьютерную систему для улучшения, обработки и архивирования изображения, на компьютерном мониторе которой можно наблюдать как прямое, так и обработанное изображение объекта контроля. Типовой плоскопанельный детектор может быть настроен таким образом, чтобы рентгеновское изображение максимального размера, определяемого размером ППД 358 x 430 мм, трансформировалось на весь экран монитора.

Технические характеристики плоскопанельного детектора КАРАТ РТС 3643d

1. Чувствительность контроля соответствует требованиям п.п.1.3 и 6.3 ГОСТ 7512-82 для сварных соединений с толщинами от 1 до 100 мм;
2. Размеры детектора 465 x 439 x 23 мм;
3. Размер зоны контроля 358 x 430 мм;
4. Вес детектора – 6,8 кг;
5. Цифровые рентгеновские снимки, полученные в результате контроля, защищены от редактирования;
6. Конструктив обеспечивает надежную работу всех элементов при температуре окружающей среды от -20 ºС до +50 ºС и влажности до 85% без образования конденсата;
7. Защита от влаги и пыли IP67;
8. Размер пикселя – 140 микрон;
9. Наличие встроенной батареи и модуля Wi-Fi;
10. Режим автоматического распознавания начала экспозиции;
11. В комплекте идет 2 аккумуляторных батареи – время работы 8 часов без подзарядки;
12. Тип сцинтиллятора - Gd2O2S:Tb;
13. Разрядность – 16 бит.
