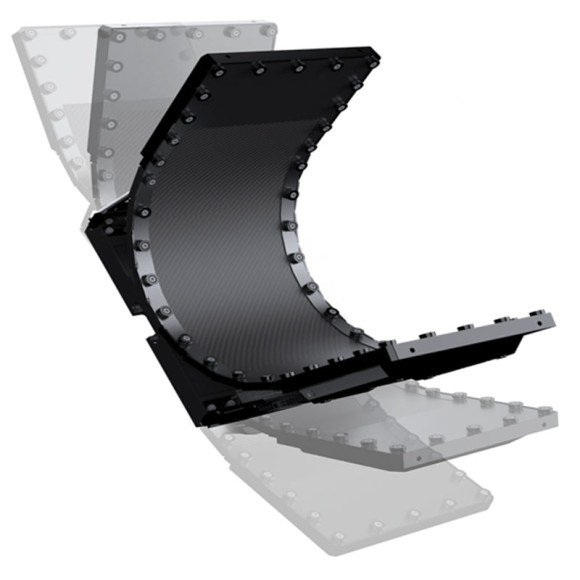

Разработанный для промышленного использования, КАРАТ РТС 1036 обеспечивает высочайшее качество изображения в жестких производственных условиях, позволяя при этом легко обнаруживать дефекты на трубных конструкциях. Изменяемый радиус позволяет получить четкие снимки на различных диаметрах.
Особенности гибкого детектора:
- Отсутствие искажений изображения на цилиндрических поверхностях
- Высокое разрешение и качество изображения
- Прочный корпус со степенью защиты IP67
- Беспроводной и проводной режим работы
- Работа с рентгеновскими аппаратами и источниками гамма-излучения
- Меньший вес по сравнению со стандартными ППД
- Высокоскоростная передача данных по интерфейсу как по проводному соединению (Gigabit Ethernet), так и беспроводному (Wi-Fi)
- Сокращение затрат на расходные материалы (рентгеновскую пленку и химические реагенты для ее обработки), вспомогательное оборудование (проявочные машины и аксессуары для сушки и хранения пленки)
- Увеличение производительности контроля
- Автоматизация, уменьшение ручного труда, простой монтаж оборудования
- Архивирование результата в цифровом виде без потери информации
- Возможность просмотра и расшифровки изображений контролируемых объектов.
Программное обеспечение (ПО) X-Vizor, поставляемое вместе с комплексом, предназначено для получения радиографических изображений с плоскопанельных детекторов, обработки полученного изображения цифровыми фильтрами, измерений на изображении линейных размеров и интенсивности, заполнения протокола контроля, архивирования изображений и результатов контроля в базе данных, взаимодействия с внешним оборудованием.
Актуальная версия X-Vizor позволяет выполнять поиск и классификацию дефектов, а также оформлять протоколы в соответствии с действующими нормативно-техническими документами:
- ГОСТ 23055-78;
- ГОСТ 7512-82;
- СТО Газпром 2.2-4-083-2006;
- РД Транснефть 25.160.10-КТН-016-15 и др.
- РД 153-34.1-003-01.
Преимущества гибкого детектора

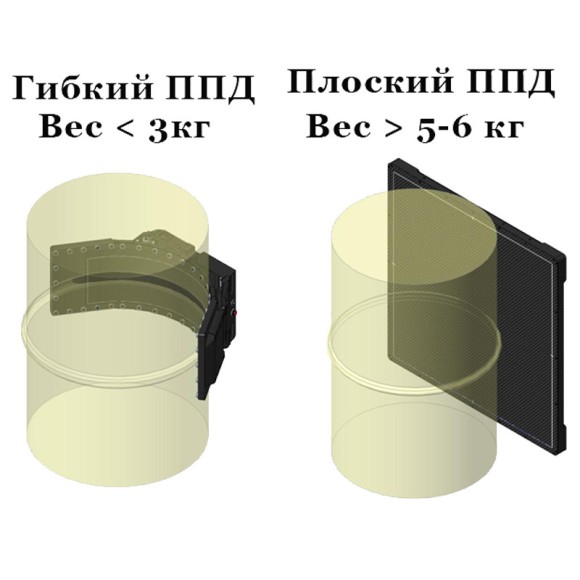

Ниже наглядно показано, что использование гибкого детектора позволяет увеличить активную зону при контроле цилиндрических поверхностей.
Также стоит отметить меньший вес гибкого детектора по сравнению с классическими ППД
Технические характеристики КАРАТ РТС 1036
| Характеристика | Значение |
| Сенсор | |
| Сцинтиллятор | GadOx (Gd2O2S) – оксисульфид гадолиния |
| Технология фотодиодной матрицы | TFT на основе α-Si (аморфного кремния) |
| Размер пикселя, мкм | 140 |
| Размер матрицы изображения, пикселей | 768x2560 |
| Размер зоны контроля, мм | 107х358 |
| Разрядность | 16 бит |
| Получение снимка и время передачи, с | <4 |
| Сетевой интерфейс | Проводной Gigabit / WIFI (2.4G, 5G) и беспроводной |
| Электропитание | |
| Источник питания (беспроводной или проводной) |
Питание от аккумуляторной батареи |
| Размеры (ДхШхВ), мм | 550х158х28 |
| Вес, кг | 2,3 |
| Условия эксплуатации | |
| Защита от влаги и пыли | IP67 |
| Рабочая температура | От 0 ℃ до 45 ℃ (от -20 ℃ до 45 ℃ при работе от внешней батареи) |
| Влажность | от 30 до 85% относительной влажности (без образования конденсата) |
В стандартный комплект поставки входят:
- Плоскопанельный детектор;
- Адаптер питания;
- Система архивирования и улучшения изображения X-Vizor, включая аппаратные средства (компьютер с двумя мониторами) и программное обеспечение;
- батарея с зарядным устройством для детектора;
- Защитный кожух с системой крепления к трубопроводам для детектора;
- Транспортировочный кейс.
