Стандартный образец СО-4

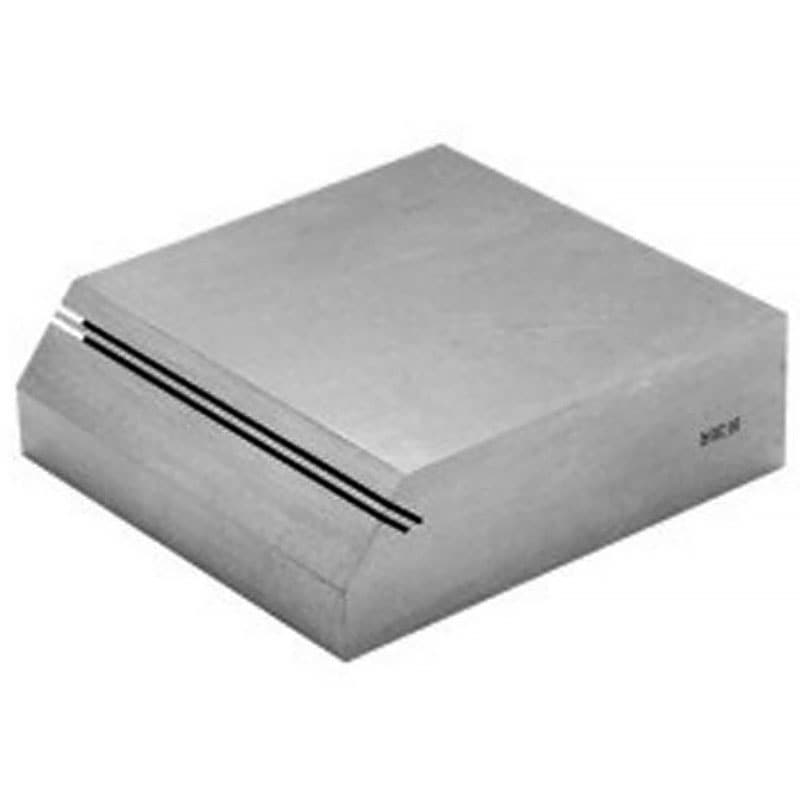

Данная модель служит для контроля длины поперечного излучения и расчета частоты колебаний, при известных параметрах скорости. Они вырабатываются преобразователями с углом ввода α от 40° до 65° и частотой 1,25 ÷ 5 МГц. Стандартный образец СО-4 представляет собой конструкцию в виде плиты со скошенной определенным образом гранью, оснащенной двумя пазами со специальными характеристиками.

Основные особенности изделия:

• Стандартный образец производится из малоуглеродистой стали перлитного класса, которая характеризуется мелкозернистой структурой, марки 20 по ГОСТу 1050 и/или 3-й марки по ГОСТу 14637.
• Длинна волны и частота УЗ преобразователей определяется с помощью специальных пазов, находящихся параллельно и имеющих возможность менять глубину.
• СО-4 имеет измерительную шкалу на рабочей поверхности.
• Контрольно-измерительные исследования имеют минимальную неточность показателей данных, а именно ±0,5%.
• Отклонение стрелки на шкале не превышает ±0,1 мм.
