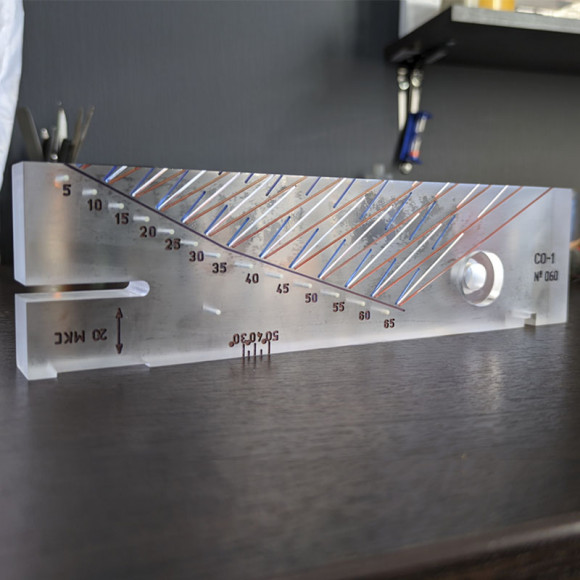

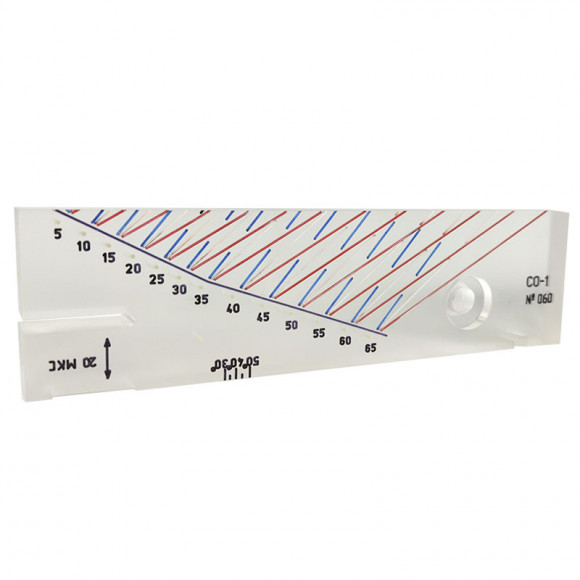

Стандартное изделие представлено в виде изготовленного из оргстекла прямоугольного бруска, на котором расположены специальные отметки. С помощью таких отметок осуществляется точная фиксация результатов по окончанию проведенной работы. Стандартный образец СО-1 принято использовать в метрологических лабораторных центрах, а также на предприятиях, где производится тщательный контроль над выпуском серийной продукции с использованием современных ультразвуковых принципов.
Технические особенности изделия
Отражатели представленной модели имеют диаметр 2А7 и полностью защищены от возможного проникновения повышенной влажности или грязевых налетов.
- Специальные отражатели имеют выгодное расположение, с помощью которого изделие применяют в качестве «внешнего аттенюатора».
- Модель помогает быстро и качественно определить условную чувствительность преобразователей дефектоскопа.
Функциональные особенности агрегата:
- Показатели скорости распространения продольной ультразвуковой волны колеблется на частоте 2,5±0,2 МГц при температурном режиме 20±5 °С достигает 2670±133м/с.
- Время, за которое происходит активное распространение этих ультразвуковых волн в двух направлениях – прямом и обратном – составляет 20±1 мкс.
Геометрические параметры устройства полностью соответствуют указанным нормам ГОСТа 14782.
