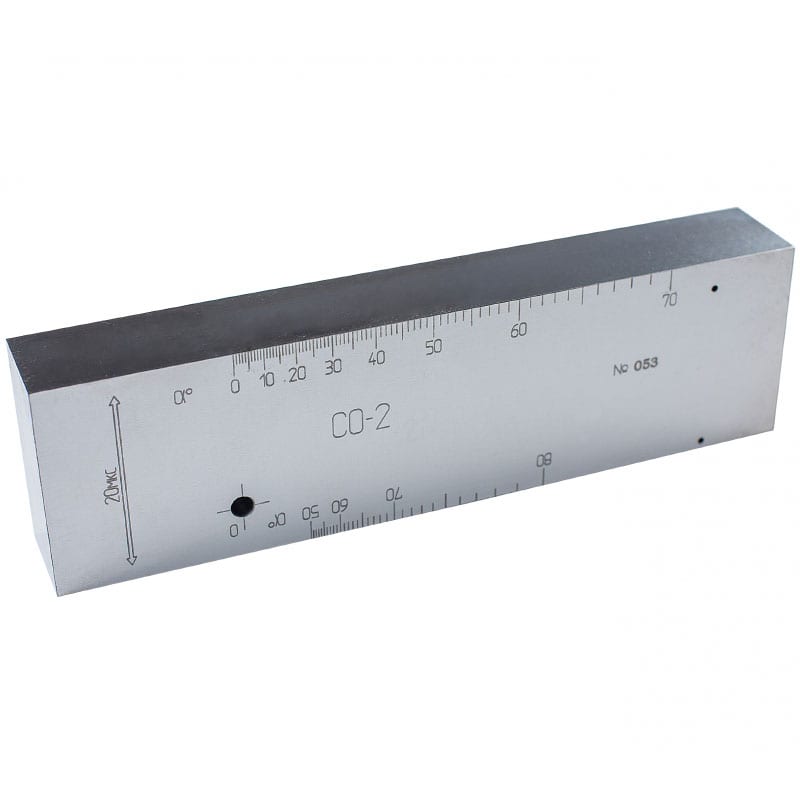

Представленная модель используется при контроле УЗД объектов из малоуглеродистой и низколегированной стали. Они имеет специальную конструкцию формы с отверстиями. Габариты изделия, характеристики размещения отверстий и их размеры регламентируются ГОСТом 14782-86. Представленная модель входит в Комплект контрольных образцов КОУ-2.
Функционал исследований с помощью прибора:
- фиксация особенностей и показателей чувствительности;
- определение «мертвых» участков;
- выявление погрешностей устройства:
- измерение угла ввода луча;
- определение ширины основного листка диаграммы;
- регистрация параметров импульсного коэффициента;
- контроль производится для малоуглеродистых и низколегированных составов сталей.
Основные особенности:
Образец изготовлен из 20 или 3 марки стали по ГОСТу 14637.

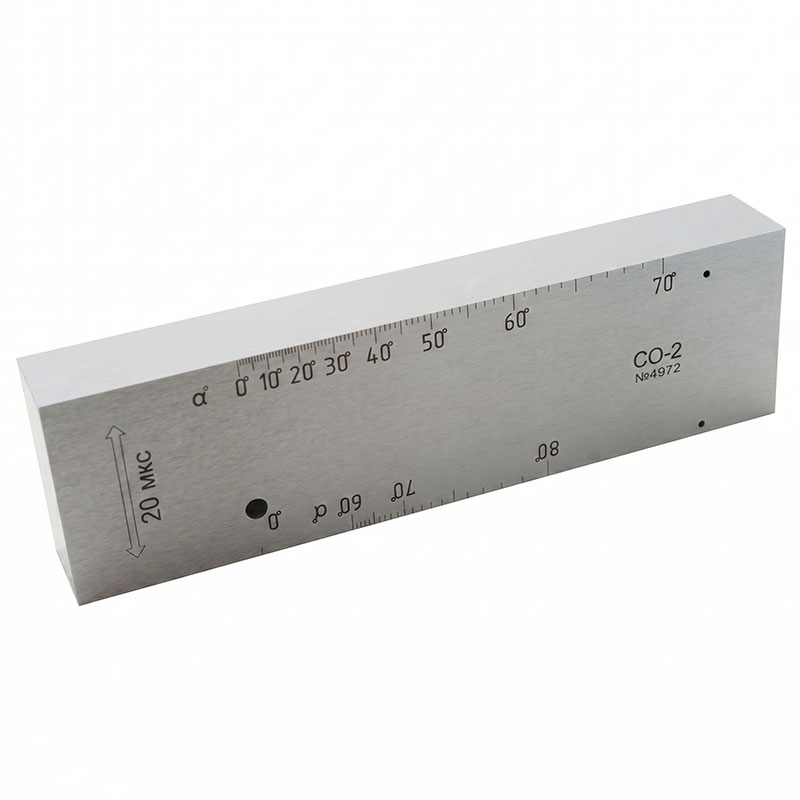

- Модель СО-2 состоит из стальной плиты, на которую графическим способом нанесена шкала измерений.
- Оценка «мертвой» зоны производится с помощью отверстий на глубине 3 и 8 мм, и с диаметром 2 мм.
- Настройка чувствительности и контроль угла ввода преобразователей происходит с помощью отверстия с диаметром 6 мм.
- Ширина изделия 59 мм, что соответствует длительности распространения продольной УЗ волны прямом и обратном направлении около 20 мкс.
- Скорость распространения УЗ волны при заданных параметрах температуры и частоты составляет приблизительно 590 м/с.
- Интервал между первым и третьим донными импульсами по ширине агрегата равен показателю 40 мкс.
