Настроечный образец Утюг

При работе с прямыми преобразователями, НО Утюг имеет вид цилиндра, ступенчатых блоков или параллелепипеда требуемой высоты. Со стороны противоположной рабочей поверхности (с донной), изготавливается плоскодонное отверстие с заданными известными параметрами.

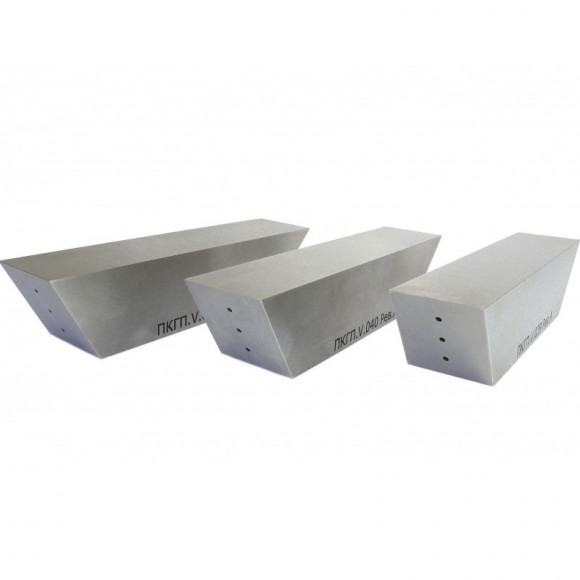

При контроле плоских изделий наклонными преобразователями образцы НО Утюг выполняются в виде призм или параллелепипедов со скошенными торцами. Со сторон, перпендикулярно углу ввода ультразвуковых колебаний, на различной глубине изготавливаются плоскодонные отверстия. Требования к отражателям (в частности, к их размерам и диаметру) отображены в соответствующей нормативно-технической документации.

Плоскодонные отражатели в НО изготавливают на фрезерных и координатно-расточных станках повышенной или высокой точности.

Геометрические размеры определяются требованиями отраслевых стандартов или чертежами заказчика. Шероховатость обработки поверхности настроечных образцов, на которых размещается ультразвуковой преобразователь при настройке, не превышает Rz40. Настроечный образец Утюг может быть изготовлен из сталей: 3; 20; 45; 09Г2С; 12Х18Н10Т, 08Х18Н10Т и др. Но предпочтительным считается изготовление стандартных образцов из материала Заказчика, так настроечный образец по своим акустическим свойствам будет соответствовать объекту контроля. Стандартная цена указана только за образцы из марки стали 3 или 20. Для остальных сталей цена может отличаться. Настроечный образец Утюг изготавливается в соответствии с ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые». Каждый настроечный образец имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, результаты первичной калибровки, условия хранения. Настроечный образец Утюг имеет гарантийный срок эксплуатации 3 года.
