Обнаружение и измерение размеров трещин во впадине наружной или внутренней трапецеидальной резьбы с нагом 4,233 мм.

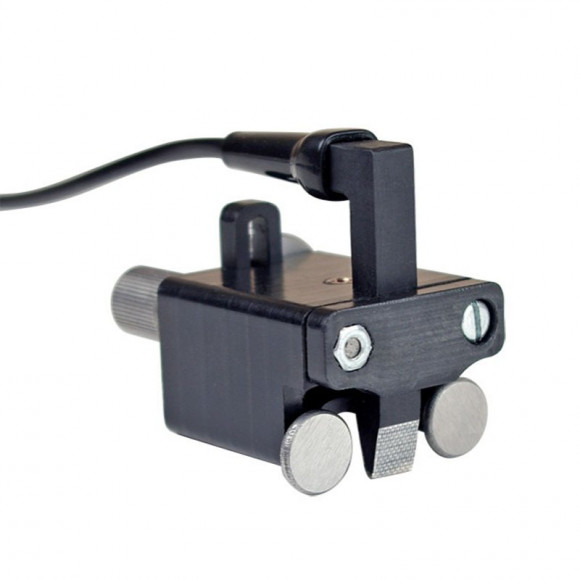

Каретка с закрепленным на ней преобразователем ставится на резьбу. Колеса каретки обеспечивают надежное удержание преобразователя над впадиной резьбы, при этом преобразователь не касается поверхности резьбы, а расположен на фиксированном расстоянии от неё. Каретка с преобразователем прокатывается по ручейку резьбы, при прохождении преобразователя над трещиной во впадине срабатывает сигнализация «дефект» и отображается глубина обнаруженной трещины.
Особенности:
- высокая достоверность контроля за счет применения тангенциального способа возбуждения вихревых токов;
- отсутствие износа преобразователя за счет наличия зазора между преобразователем и поверхностью резьбы, преобразователь зафиксирован в каретке на высоте 0,5 мм от поверхности резьбы;
- возможность проведения контроля резьбы без предварительной очистки от загрязнения и остатков смазки, допускаемая толщина загрязнения до 0,5 мм.
