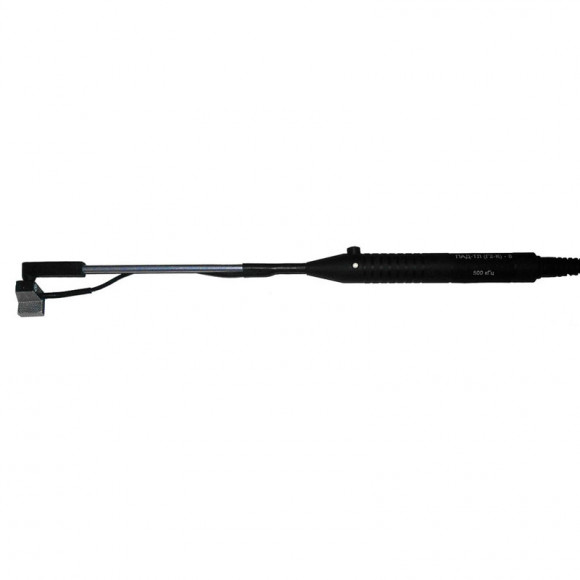

Дифференциальный вихретоковый преобразователь ПАД-ТЛ (Г2-К)-8

• предназначены для контроля кромок лопаток газотурбинных двигателей, компрессоров, а так же лопаток паровых турбин, ступеней высокого давления;
• предназначены для обнаружения трещин, развивающихся от кромки лопатки, располагающихся по всей длине пера лопатки.

Чувствительный элемент закреплен на длинной (130 мм) медной трубке через шарнир, что позволяет производить контроль через технологические отверстия в корпусе турбины без демонтажа корпуса турбины.
Медная трубка допускает многократное изгибание для подстройки под геометрию конкретной турбины.
Преобразователи оснащены кнопкой, дублирующей кнопку «НОЛЬ» на блоке обработки информации.

Отличительные особенности:

• все дифференциальные преобразователи оснащены ограничительным упором для контроля зоны пера лопатки возле кромки, шириной 4 мм. Для контроля всех кромок лопатки по всей длине пера (от основания пера без отступа и до его кончика) с обеих сторон лопатки, преобразователи данного типа выпускаются в двух, зеркально-отраженных исполнениях;
• серия включает в себя преобразователи для контроля турбин как в разобранном состоянии, без ограничений доступа к лопаткам (в условиях ремонта), так и в условиях с ограниченным доступом, используя отверстия технологических люков;
• дифференциальные преобразователи не чувствительны к плавным изменениям свойств материала лопатки, что исключает появление ложных срабатываний сигнализации дефекта;
• позволяют контролировать лопатки изготовленные как из ферромагнитных, так и из неферромагнитных коррозионностойких, жаропрочных сталей и титановых сплавов.
