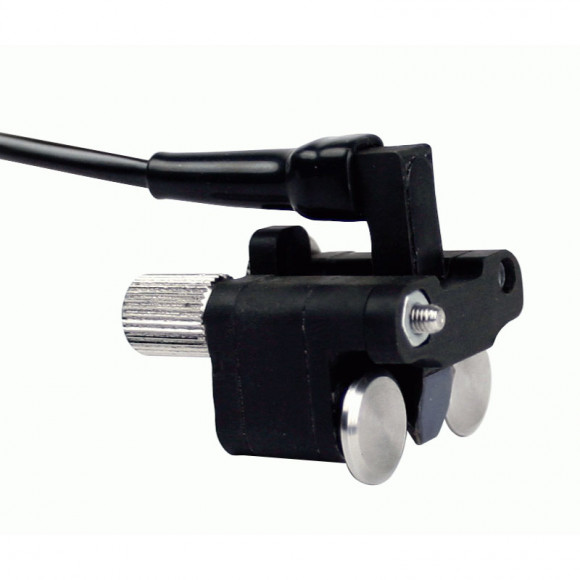

Преобразователь для обнаружения трещин в резьбе ПФ-Р3-0,5х2-Fe с кареткой КСТ-1

Преобразователь для обнаружения трещин в резьбе ПФ-Р3-0,5х2-Fe с кареткой КСТ-1

Name: Преобразователь для обнаружения трещин в резьбе ПФ-Р3-0,5х2-Fe с кареткой КСТ-1
SKU: art25822:пф-р3-0,5х2-feкст-1

Преобразователь и каретка для обнаружения трещин в резьбе вихретоковым дефектоскопом «Константа ВД1»

Полное описание

Производитель

«Константа», Россия

Под заказ

Артикул: art25822:пф-р3-0,5х2-feкст-1

Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.

95 808 руб.

РРЦ в базовой комплектации

0 руб.

-+Купить

Запросить КП

Запросить видеодемонстрацию прибора

Обзор
Характеристики
Отзывы0

Обнаружение и измерение размеров трещин во впадине наружной или внутренней резьбы с шагом от 1 до 2,5 мм.

Каретка с закрепленным на ней преобразователем ставится на резьбу. Полозья каретки обеспечивают надежное удержание преобразователя над впадиной резьбы, при этом преобразователь не касается поверхности резьбы, а расположен на фиксированном расстоянии от неё. Каретка с преобразователем прокатывается по ручейку резьбы, при прохождении преобразователя над трещиной во впадине срабатывает сигнализация «дефект» и отображается глубина обнаруженной трещины.

Особенности:

одним комплектом преобразователь-каретка возможен контроль резьбы с различными шагами и диаметрами, наружной и внутренней резьбы;
высокая достоверность контроля за счет применения тангенциального способа возбуждения вихревых токов;
отсутствие износа преобразователя за счет наличия зазора между преобразователем и поверхностью резьбы;
возможность проведения контроля резьбы без предварительной очистки от загрязнения и остатков смазки толщиной до 0,2 мм.

Характеристики

Область применения преобразователей и кареток

		ПФ-Р1-0,5х3-Fe с кареткой ККТ-1	ПФ-Р2-0,5х3-Fe с кареткой ККТ-2	ПФ-Р3-0,5х2-Fe с кареткой КСТ-1	ПФ-Р4-1х3-Fe или ПФ-Р4-1х3-SS-NFM с кареткой ККЗ-4	ПФ-Р5-2х3-Fe с кареткой ККТр-5	ПФ-Р6-1,5х3-Fe с кареткой ККТр-6	ПФ-Р7-7-Fe или ПФ-Р7-7-SS-NFM С кареткой ККЗ-7
Метрическая резьба ГОСТ 9150-2002 ГОСТ 24705-2004	Шаг резьбы
	От 1 до 2,5 мм			•
	От 2 до 3,5 мм	•
	От 4 до 8 мм		•
Замковая резьба ГОСТ 631-75	Шаг 3,175 мм (треугольная закругленная)	•			•
Замковая резьба ГОСТ 631-75	Шаг 5,08 мм (трапецеидальная)					•
Замковая резьба ГОСТ 28487-90 ГОСТ 50864-96	Форма профиля I, II, III, IV, V, VI (угол профиля 60°)				•
Замковая резьба ТУ 14-161-219-04 ТУ-1324-001-86528288-2010	З-81, З-83 (угол профиля 90°)							•
Резьба обсадных и насосно-компрессорных труб ГОС Р 53365-2009, ГОСТ 632-80, ГОСТ 633-80, ГОСТ Р 52203-2004, ГОСТ Р 51906-2002	Шаг (тип) резьбы
	2,54 мм; 3,175 (треугольная закругленная)	•
	4,233 мм (трапецеидальная)						•
	5,08 мм (трапецеидальная)					•
Трубопроводная резьба ГОСТ Р 51906-2002	Шаг резьбы
	От 18 до 14 витков на 25,4 мм			•
	От 11,5 до 8 витков на 25,4 мм	•
Трубная дюймовая резьба ГОСТ 6211-80, ГОСТ 6357-81, ГОСТ 611-52	Шаг резьбы от 18 до 14 витков на 25,4 мм			•

Основные технические характеристики

Тип преобразователя и каретки	ПФ-Р1-0,5х3-Fe с кареткой ККТ-1	ПФ-Р2-0,5х3-Fe с кареткой ККТ-2	ПФ-Р3-0,5х2-Fe с кареткой КСТ-1	ПФ-Р4-1х3-Fe с кареткой ККЗ-4	ПФ-Р4-1х3-SS-NFM с кареткой ККЗ-4
Материал контролируемых объектов	сталь ферромагнитная	сталь ферромагнитная	сталь ферромагнитная	сталь ферромагнитная	немагнитная сталь
Тип контролируемой резьбы	треугольная и треугольная закругленная с углом профиля 60°	треугольная с углом профиля 60°	треугольная с углом профиля 55°, 60°	замковая резьба бурового оборудования, с углом профиля 60	замковая резьба бурового оборудования, с углом профиля 60
Шаг контролируемой резьбы	от 1,4 мм до 3,5 мм	от 4 мм до 8 мм	от 1 мм до 2,5 мм	от 3,175 мм до 6,35 мм	от 3,175 мм до 6,35 мм
Минимальный диаметр контролируемой наружной резьбы	20 мм	36 мм	15 мм	30 мм	30 мм
Минимальный диаметр контролируемой внутренней резьбы	39 мм	53 мм	20 мм	61 мм	61 мм
Минимальная длина контролируемой резьбы	10 мм	15 мм	10 мм	30 мм	30 мм
Протяженность зоны контроля	3	3	2	3	3
Диапазон допускаемого зазора между преобразователем и резьбой	0…0,75 мм	0…0,75 мм	0…0,3 мм	0…0,75 мм	0…0,75 мм
Минимальный обнаруживаемый дефект	0,1 мм	0,1 мм	0,1 мм	0,1 мм	0,1 мм
Диапазон измерения глубины трещины	0,3…2,0 мм	0,3…2,0 мм	0,3…2,0 мм	0,3…2,0 мм	0,3…2,0 мм
Погрешность измерения глубины трещины	15%+0,15 мм	15%+0,15 мм	15%+0,15 мм	15%+0,15 мм	15%+0,1 мм
Основной контрольный образец	КО-56Н-3Т-3	КО-90Н-4Т-3	КО-20Н-1,5Т-3	КО-102Н-IV-3	КО-102Н-IV-4

Тип преобразователя и каретки	ПФ-Р5-2х3-Fe с кареткой ККТр-5	ПФ-Р6-1,5х3-Fe с кареткой ККТр-6	ПФ-Р7-7-Fe с кареткой ККЗ-7	ПФ-Р7-7-SS-NFM с кареткой ККЗ-7
Материал контролируемых объектов	сталь ферромагнитная	сталь ферромагнитная	сталь ферромагнитная	сталь немагнитная
Тип контролируемой резьбы	трапецеидальная	трапецеидальная	замковая резьба бурового оборудования с углом профиля 90°	замковая резьба бурового оборудования с углом профиля 90°
Шаг контролируемой резьбы	5,08 мм	4,233 мм	8,4667 мм	8,4667 мм
Минимальный диаметр контролируемой наружной резьбы	30 мм	30 мм	36 мм	36 мм
Минимальный диаметр контролируемой внутренней резьбы	60 мм	60 мм	60 мм	60 мм
Минимальная длина контролируемой резьбы	30 мм	30 мм	30 мм	30 мм
Протяженность зоны контроля	3	3	7	7
Диапазон допускаемого зазора между преобразователем и резьбой	0…0,75 мм	0…0,75 мм	0…0,75 мм	0…0,75 мм
Минимальный обнаруживаемый дефект	0,1 мм	0,1 мм	0,1 мм	0,1 мм
Диапазон измерения глубины трещины	0,3…2,0 мм	0,3…2,0 мм	0,3…2,0 мм	0,3…2,0 мм
Погрешность измерения глубины трещины	15%+0,15 мм	15%+0,15 мм	15%+0,15 мм	15%+0,1 мм
Основной контрольный образец	КО-114Н-5,08Тр-3	КО-73Н-4,233Тр-3	КО-83Н-8,4667-3	КО-83Н-8,4667-4

Примечание: В данной таблице приведены минимальные диаметры контролируемой резьбы при контроле без использования сканеров. При использовании сканеров накладываются дополнительные ограничения, указанные в таблице «Технические характеристики сканеров».
