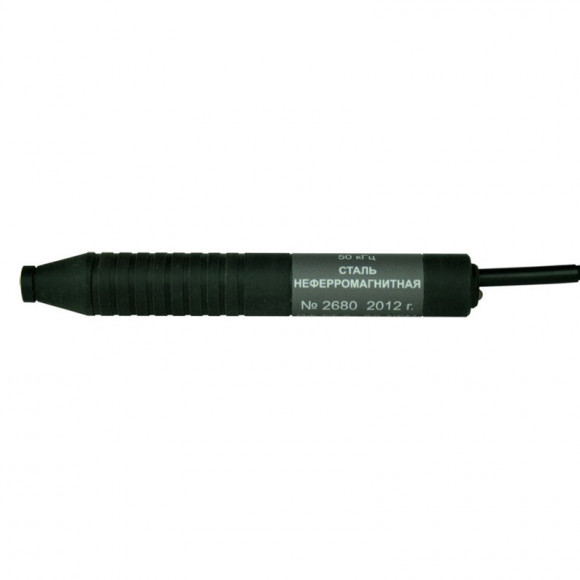

Преобразователь для контроля сварных швов ПФ-ГТ-6э-SS-NFM

• Обзор
• Характеристики
• Отзывы0

Преобразователи предназначены для обнаружения подповерхностных и сквозных дефектов сварки типа: трещина, продолговатая полость, свищ, инородные включения, несплавления, непровар, прожог.

Особенности:

• преобразователи оснащены сменными защитными колпачками для защиты чувствительного элемента от истирания и повреждения обмоток;
• контроль сварного шва возможен как при двухстороннем, так и при одностороннем доступе;
• возможен контроль как плоских, так и угловых сварных швов с применением удерживающей оснастки.

Характеристики Расшифровка обозначений преобразователей ПХ-YY-ZZ-FF ПX Тип преобразователя ПФ – Преобразователь фазовый абсолютный. ПА – Преобразователь амплитудный абсолютный. ПАД – Преобразователь амплитудный дифференциальный. YY Назначение преобразователя ОН – Общего Назначения; Г1 – Г-образный с удлиненной трубкой; Г2 – миниатюрный, Г-образный, с тонкой легко гнущейся трубкой; ГТ – «Глубокие Трещины» (для обнаружения подповерхностных дефектов); Г2ГТ – миниатюрный, Г-образный, с тонкой легко гнущейся трубкой, для обнаружения подповерхностных дефектов; С1, С2, С3 – специализированные преобразователи, вариант 1, 2 и 3; ПР – проходной; ТЛ – «турбинные лопатки» (для обнаружения трещин на кромках лопаток); Р1, Р2, Р3 – для обнаружения трещин во впадине резьбы, вариант 1, 2 и 3; ПС – «паянные соединения» (для контроля качества паянных соединений токоведущих медных шин). ZZ Диаметр или размеры зоны контроля, мм (для проходных преобразователей – диаметр контролируемого объекта) Э – чувствительный элемент Экранированный. FF Вариант исполнения преобразователя в серии Fe – ферромагнитные стали и чугуны; Al – алюминиевые и другие сплавы σ = 8 ÷ 24 МСм/м; Ti – титановые сплавы и неферромагнитные стали σ = 0,4 ÷ 2,5 МСм/м; Cu – медные сплавы σ = 45 ÷ 59 МСм/м. Технические характеристики Тип ПФ-ГТ-6э-SS-NFM ПФ-ГТ-18э-SS-NFM Материал контролируемых объектов сталь нержавеющая неферромагнитная Максимальная толщина контролируемого шва, Т* 0,5-1,5 мм 0,5-2 мм Минимальный обнаруживаемый дефект Глубина 0,5*Т, протяженность 3 мм Глубина 0,5*Т, протяженность 9 мм Диаметр зоны контроля 7 мм 20 мм Диапазон отстройки от зазора, обусловленного наличием на поверхности объекта контроля неровностей, неэлектропроводящего покрытия или загрязнения 0-0,5 мм 0-1,0 мм Частота тока возбуждения 50 кГц 30 кГц Габаритные размеры Ø15х110 Ø15х110 * в зависимости от электромагнитных свойств материала шва. Примечание Трещины, выходящие на поверхность обнаруживаются преобразователем ПФ-ОН-4-Ti.

Производитель

«Константа», Россия
