Успех АГ-309.15К

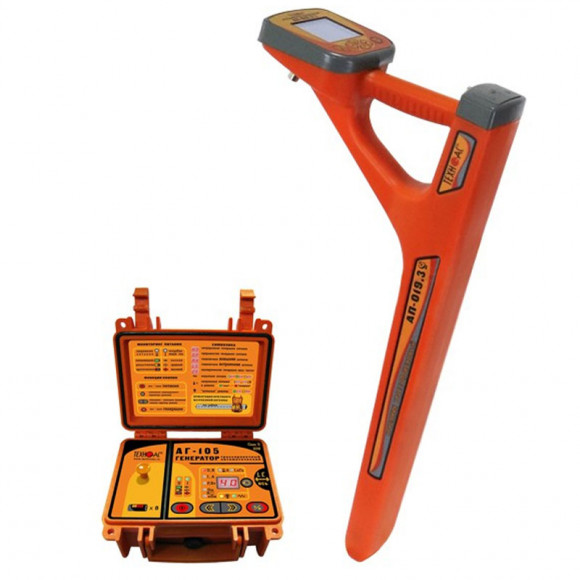

Профессиональный трассоискатель «Успех АГ-309.15К» (приемник АП-019.3 + генератор АГ-105) предназначен для высокоточного определения положения, глубины залегания и идентификации подземных коммуникаций. Прибор сочетает широкие функциональные возможности с интеллектуальным управлением, что минимизирует влияние человеческого фактора.

Преимущества

• встроенный GPS/ГЛОНАСС-модуль с памятью на 2300 точек: позволяет привязывать координаты трассы к картам (Яндекс, Google) и формировать готовые отчёты (KML, CSV);
• полная поддержка энергосберегающих (импульсных) режимов генераторов, что критически важно для длительных полевых работ;
• интеллектуальная защита от ошибок оператора благодаря микропроцессорному управлению;
• работа с неметаллическими коммуникациями через функцию «Зонд» (опциональный внутритрубный генератор 512 Гц);
• одновременное использование встроенных и внешних датчиков (КИ-110, НР-117, ДОДК-117) для расширения решаемых задач;
• корпус IP54, устойчивый к атмосферным воздействиям и кратковременному полупогружению, работа при температурах от -20°C до +60°C.

Сферы применения

• геодезия и кадастровые работы;
• обслуживание электрических сетей и кабельных линий;
• эксплуатация теплосетей и трубопроводов (включая поиск дефектов изоляции);
• строительство (предотвращение повреждений коммуникаций);
• объекты ЖКХ и промышленные предприятия (ЭХ-защита).

Технические характеристики (приемник АП-019.3)

• квазирезонансные частоты: 50(60), 100(120), 512, 1024, 8192, 32768 Гц;
• диапазон «широкая полоса»: 0,04…8 кГц;
• режим «радио»: 8…40 кГц;
• динамический диапазон входных сигналов: 120 дБ;
• максимальная чувствительность: 5 мкА на расстоянии 1 м;
• точность определения глубины: ±5% (диапазон 0…9,99 м);
• точность определения оси: ±5% от глубины;
• измерение тока сигнала: 0,01…9,99 А;
• дисплей: LCD 320×240 пикс., регулируемая подсветка;
• питание: 4 элемента типа C (до 20 ч) или внешний Power Bank (опция);
• автоматическое отключение через 30 мин бездействия;
• масса: 2,45 кг; габариты: 330×140×700 мм.

Измеряемые величины

• глубина залегания трассы (до 9,99 м);
• величина тока сигнала в коммуникации (0,01–9,99 А);
• сила электромагнитного поля сигнала;
• отклонение от оси трассы в процентах от глубины;
• координаты (широта, долгота) с привязкой по времени/дате.

Функциональные возможности приемника "АП­-019.3" в различных режимах работы

Режим «Трасса»

Режим «Трасса» является основным для трассировки.
На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.

Режим «График»

На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим
«Трасса» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.

Режим «График+»

Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии над напряжением.

Режим «Минимум максимум»

Используется для нахождении центров нескольких коммуникаций, находящихся близко друг к другу.

Режим «2-частоты»

В режиме «2-частоты» реализована опция «свой-чужой», а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора.

Режимы «Относительное расстояние до коммуникации»

Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания.

Режим «Зонд»

Используется при трассировке неметаллического трубопровода с помощью трубопроводного передатчика частоте 512 Гц (дополнительная опция).

Привязка коммуникации к карте местности с помощью GPS/ГЛОНАСС ­модуля

С помощью встроенного GPS/ГЛОНАСС модуля определяются текущие координаты приемника. Нажатием клавиши на панеле управления в оперативной памяти приемника сохраняются дата, время, текущие координаты а также измеренные параметры точек магистрали: глубина залегания и величина тока.

Модуль GPS

Сохраненные данные переносятся на ПК для нанесения их на карту и дальнейшей обработки: редактирования взаимосвязи между точками (построение трека), сохранения трека в базу данных, а также в KML или CSV файл.

Особенности конструкции и питания

• корпус из высокопрочного пластика, стойкий к УФ и химическому воздействию;
• 2D-визуализация трассы в режимах: «Трасса», «График», «График+», «Минимум-максимум», «2-частоты», «Относительное расстояние»;
• одновременная работа с 4 встроенными датчиками;
• звуковая индикация (ЧМ-синтез) для контроля без отвлечения на дисплей;
• русскоязычное меню.

Особенности питания генератора АГ-105:

• напряжение питания: 7…15 В;
• основной источник: 8 элементов типа C (щелочные) – до 5 ч в непрерывном режиме или 25 ч в прерывистом (ПР);
• опционально: внешний аккумулятор 12 В (автомобильный) или сетевой блок 15 В/60 Вт;
• автоматическое управление выходной мощностью в зависимости от заряда батарей;
• выходной усилитель класса D (КПД до 85%) с автоматическим согласованием с нагрузкой.

Важное уточнение по эксплуатации:

• при отрицательных температурах рекомендуется использовать внешний аккумулятор (Power Bank), размещая его под одеждой оператора;
• генератор с батарейным питанием не рекомендуется эксплуатировать при минусовых температурах – используйте внешний источник.

Прибор полностью адаптирован для работы в российских климатических и инфраструктурных условиях, имеет сертификацию производителя «ТЕХНО-АС» (Россия). Базовая комплектация обеспечивает готовность к решению 90% типовых задач по трассировке и поиску повреждений.
