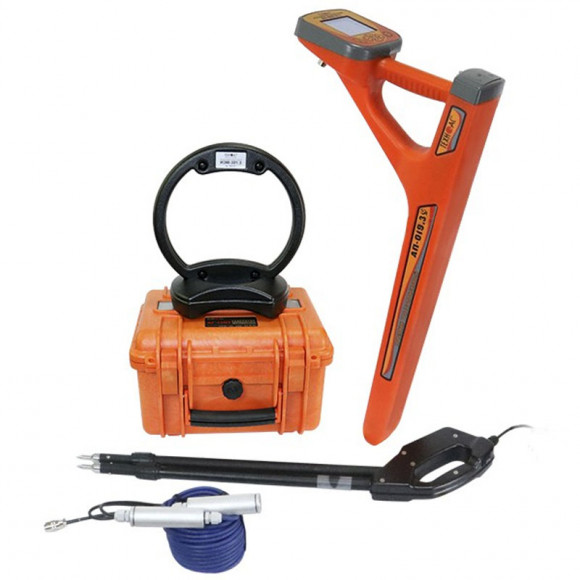

Атлет АГ-319К-СКИ

Назначение

Комплект кабелетрассоискателя "Атлет АГ-319К-СКИ" позволяет:

• находить и точно определять местоположение подземных коммуникаций - силовых и сигнальных кабелей, оптоволоконных армированных кабелей и металлических трубопроводов;
• определять глубину нахождения коммуникаций до 10 м;
• проводить трассировку коммуникаций на удалении до 10 км от места подключения генератора;
• проводить поиск неисправностей кабельных линий;
• проводить поиск мест повреждения изоляции силовых кабелей и трубопроводов, мест повреждения защитных покрытий газо-нефтепроводов с катодной защитой;
• комплект позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

Рекомендуемые области применения

• Трубопроводный транспорт - теплосети, газораспределение, нефтепроводы и т.д.
• Электрические сети
• ЭХ предприятия
• ЖКХ
• Строительство

Описание

Комплект включает в себя многофункциональный высокоэффективный генератор и универсальный, трехкоординатный, моноблочный приемник с расширенной графической индикацией, улучшенной помехозащищенностью и возможностью подключения внешних датчиков. Комплект "Атлет АГ-319К-СКИ" позволяет точно и легко инспектировать трубопровод на расстоянии более 10 км, обеспечивая одновременное измерение тока и градиента напряжения даже в зонах, где имеется контакт с другими металлическими структурами, помехи или значительное скопление коммуникаций. Это позволяет исключить необходимость персоналу, обслуживающему трубопровод, выполнять прямое подсоединение электродов и ручные расчеты для оценки токов потерь катодной защиты вдоль трубопровода, снижая, таким образом, число ложных показаний и минимизируя неопределенность определения мест вскрытия грунта. Затем, используя датчики ДОДК-117 или ДКИ-117, может быть проведена локализация любых потерь тока, связанных с повреждением покрытия трубопровода, в более узкой зоне в пределах 1 метра.

Особенности приемника

• встроенный GPS/ГЛОНАСС-модуль для сохранения координат и параметров точек, и нанесение трассы на карту Google или Яндекс;
• функция «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция);
• несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора;
• расширенные возможности: вывод значения измеренной глубины залегания на индикатор на всех рабочих частотах; определение отклонения от оси трассы по индикатору в режиме «трасса»;
• определение типа подземной коммуникации;
• полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов;
• встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора;
• большой жидкокристаллический индикатор с высоким разрешением и регулируемой яркостью подсветки;
• одновременная работа со встроенными и внешними датчиками позволяет значительно повысить скорость и качество выполнения отдельных видов работ;
• поиск дефектов коммуникаций, в том числе поиск мест нарушения изоляции трубопроводов;
• подключение дополнительных внешних датчиков расширяет перечень решаемых задач;
• идентификация отдельных кабелей, функция «выбор кабеля из пучка» (с помощью дополнительных индукционных клещей КИ-110);
• корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -20°С до +60°С. Допускается использование приемника в полу погруженном состоянии в воде пресных водоемов;
• возможность подключения внешнего аккумулятора Power Bank и работа при отрицательных температурах, внешний аккумулятор прячется под одежду оператора;
• меню на двух языках (русский и английский).

Функциональные возможности приемника "АП­-019.3" в различных режимах работы

Режим «Трасса»

Режим «Трасса» является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.

Режим «График»

На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «Трасса» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.

Режим «График+»

Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии над напряжением.

Режим «Минимум максимум»

Используется для нахождении центров нескольких коммуникаций, находящихся близко друг к другу.

Режим «2-частоты»

В режиме «2-частоты» реализована опция «свой-чужой», а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора.

Режимы «Относительное расстояние до коммуникации»

Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания.

Режим «Зонд»

Используется при трассировке неметаллического трубопровода с помощью трубопроводного передатчика частоте 512 Гц (дополнительная опция).

Привязка коммуникации к карте местности с помощью GPS/ГЛОНАСС ­модуля

С помощью встроенного GPS/ГЛОНАСС модуля определяются текущие координаты приемника. Нажатием клавиши на панеле управления в оперативной памяти приемника сохраняются дата, время, текущие координаты а также измеренные параметры точек магистрали: глубина залегания и величина тока.

Модуль GPS

Сохраненные данные переносятся на ПК для нанесения их на карту и дальнейшей обработки: редактирования взаимосвязи между точками (построение трека), сохранения трека в базу данных, а также в KML или CSV файл.

MapProgram

Особенности генератора

• автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника;
• мультичастотный (200-10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующий данный диапазон частот;
• автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности;
• встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке;
• высокий выходной ток (до 15А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах);
• высокое выходное напряжение (220В автоном./330 В с дополнит. аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности;
• многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции;
• возможность работы в дождливую погоду (вкл/откл.; просмотр параметров с закрытой крышкой);
• автоматические выключения генерации при длительном простое.
