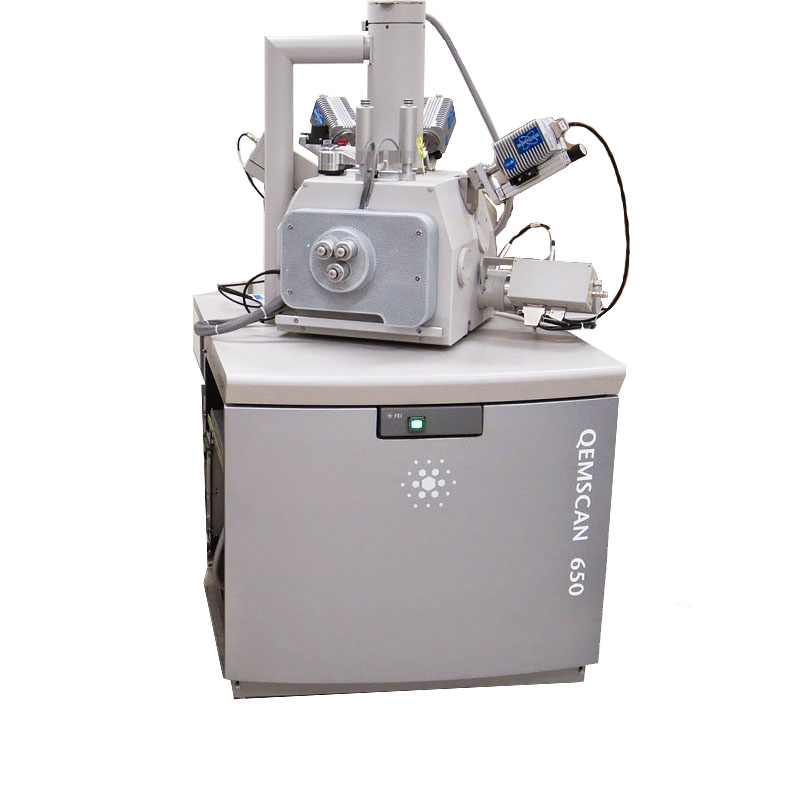

Сканирующий электронный микроскоп Qemscan 650 FEG

Name: Сканирующий электронный микроскоп Qemscan 650 FEG
SKU: art25221:qemscan650feg

Электронные микроскопы компании FEI обеспечивают максимальную разрешающую способность, универсальность характеристик и широкий спектр возможностей по дооснащению различным дополнительным оборудованием

Полное описание

Производитель

«FEI Company», США

Под заказ

Артикул: art25221:qemscan650feg

Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.

Цена по запросу

0 руб.

-+Купить

Запросить КП

Запросить видеодемонстрацию прибора

Обзор
Характеристики
Отзывы0

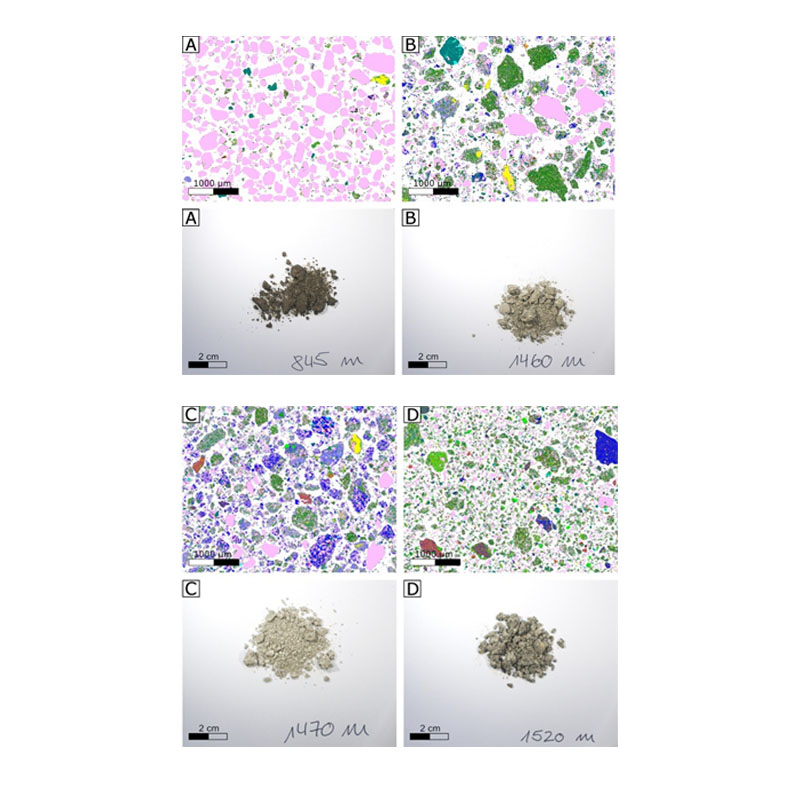

Qemscan 650 FEG - лабораторный автоматический анализатор для петрографических исследований, изначально разработанный для горнодобывающей промышленности Содружеством по Научным и Промышленным Исследованиям (Австралия). Благодаря своей функциональности в минералогических, петрологических и металлургических исследованиях, эта система нашла широкое применение в научных и промышленных областях. В горнодобывающей промышленности система используется для характеризации руды, а так же для оптимизации технологического процесса и сокращения издержек. Нефтегазовые и сервисные компании используют QEMSCAN для анализа керна и бурового шлама (автоматического определения литотипа, получения информации о пористости образца и т.п.)

Характеристики

Особенности	• Сканирующий электронный микроскоп с режимом естественной среды (ESEM™) • Два энергодисперсионных рентгеновских спектрометра с кремниевыми дрейфовыми детекторами (EDS) •Программное обеспечение QEMSCAN и ПО для сканирования и обработки сигнала (eSCAN и eXRAY), • Петрографический анализатор (анализ состава и структуры) • Основа: сканирующий электронный микроскоп с термоэмиссионным катодом • Минеральная классификация с помощью алгоритмов элементного анализа (SIP) • Высокая скорость (до 200 измерений в секунду) • Возможность автоматического анализа • Возможность проведения количественного анализа • Возможность анализа отдельных частиц •Шаблоны отчетов для различных отраслей промышленности: нефтегазовой, горнодобывающей и т.д. • Наименьший размер исследуемой частицы: 1 мкм • Годовая подписка предусматривает всестороннюю поддержку и лицензию на обновление программного обеспечения
Характеристики электронной пушки	• Высокий вакуум - 0,8 нм при 30 кВ (STEM)* - 1,2 нм при 30 кВ (SE)* - 2,5 нм при 30 кВ (BSE)* - 3,0 нм при 1 кВ (SE) • Высокий вакуум в режиме торможения пучка - 3,0 нм при 1 кВ (режим BD* + BSE) - 2,3 нм при 1 кВ (режим BD + ICD) - 3,1 нм при 200 В (режим BD + ICD) • Низкий вакуум - 1,4 нм при 30 кВ (SE) - 2,5 нм при 30 кВ (BSE) - 3,0 нм при 3 кВ (SE) • Режим естественной среды (ESEM) - 1,4 нм при 30 кВ (SE) • Ускоряющее напряжение: от 200 В до 30 кВ • Напряжение у поверхности образца: - Номинальное значение: от 200 В до 30 кВ - В режиме замедления пучка*: от 20 В до 30 кВ • Ток зонда: ≤200 нA с плавной регулировкой • Увеличение: 14–1 000 000 x
Предметный столик	Вцентрический гониометрический высокоточный моторизованный по 5 осям предметный столик Перемещение в плоскости XY: 150 x 150 мм Моторизованное перемещение по оси Z: 65 мм Поворот: n x 360° Наклон: -15° / +70° Вцентрический наклон на высоте 29,3 мм для любых рабочих расстояний
Рабочая камера	• Ширина: 379 мм • Аналитическое рабочее расстояние 10 мм • Количество портов: 8 • Угол выхода для детектора EDS: 35°
Детекторы	EDS (энергодисперсионная система) • Безазотные кремниевые дрейфовые детекторы • Активная площадь детектирования: 2 x 30 мм2 • Разрешение по энергии: ≤ 133 В • Средняя скорость счета: 800 000 имп/c • Детектор вторичных электронов (SED) Верхарта — Торнли • Низковакуумный детектор вторичных электронов большого поля (LFD) • Газовый детектор вторичных электронов (GSED) (используется в режиме ESEM) • ИК-камера для контроля положения образца в камере • Nav-CamTM — цветная оптическая камера для навигации по образцу* • Направленный детектор обратно отраженных электронов (DBS)* • Газовый аналитический BSED (GAD)* • Детектор прошедших электронов (STEM)* • Внутриколонный детектор (ICD) для режима торможения пучка* • Газовый детектор обратно отраженных электронов для обнаружения при высоком давлении в режиме ESEM* • Cсцинтиллятор BSED/CLD* • vCD (низковольтный высококонтрастный детектор)* • Измерение тока электронного пучка*
Вакуумная система	• 1 x 250 л/с TMP (турбомолекулярный насос), 1 x PVP (форвакуумный насос) • Запатентованный способ дифференциальной откачки через линзу • Длина пути пучка в газе: 10 мм или 2 мм • Возможность установки безмасляного винтового/сухого PVP по дополнительному заказу • Вакуумная камера (высокий) < 6e–4 Па • Вакуумная камера (низкий) < 10–130 Па • Режим ESEM < 10–2600 Па • Время откачки: ≤150 с до высокого вакуума и ≤270 с до ESEM (стандартные процедуры испытаний FEI
Дополнительные аналитические возможности	Отчетность •3D диаграммы •2D диаграммы •XY диаграммы •Модальный анализ •Изображение частиц •Отчеты о степени свободы минералов •Тройные диаграммы •Ратификация данных •Перевод данных в формат таблицы •Растр – градуирует измерение по X и Y осям с целью визуализации геометрических свойств зерен и их расположения •Intercept length distribution - распределение длин отрезков •Минеральные ассоциации •Анализ восстановления •Теоретическое соотношение :содержание/извлечение •Индивидуальная настройка отчетов •Drill down reports - Детальные отчеты •Экспорт данных и изображений •Интерактивные сводки •Набор установок, которые распределяют измеренные частицы на категории: - По минеральному составу - По элементному составу - По полученным значениям - Простые и комплексные частицы
Управление системой	•Filter – позволяет выделять частицы на основе заданного признака •Boundary phase processor - специальный алгоритм для анализа границ раздела зерен •Touching particles - разделяет соприкасающиеся частицы •Segment Line – алгоритм разделения частиц •Binary Erode / Dilate •Binary Open / Close - устраняет лишние пиксели и заполняет недостающие по периметру частиц •Linear intercepts processor – процессор линейных отрезков –делит зерно на отдельные линии с шагом в 1 пиксель •Field stitch processor – стыковка полей частиц •Particulate processor – идентификация и отделение несоприкасающихся частиц •Granulator processor – выделение зерен отдельных минералов и их перекомпоновка •Gangue buster processor – алгоритм выделения фона •Particle manager – позволяет создавать серию процессов, которые могут применяться к набору измерений •Marking bad particles – выделяет и маркирует «плохие» частицы и убирает информацию о них из вычислений •Editing particles - опция для ручного исправления ошибок в измерениях
Получение изображений	• Разрешение до 6144 x 4096 пикселей • Тип файла: TIFF (8- или 16-битный), BMP, JPEG • Однокадровое изображение или изображение в четырёх квадрантах • 4-квадранта, прямая трансляция • Прямое или статическое смешение сигналов в цвете или градациях серого • усреднение или интегрирование 256 кадров • Запись цифрового видеоизображения (.avi) • Гистограмма изображения и измерительное программное обеспечение
Доступные программные функции	Комплект программного обеспечения QEMSCAN •iMeasure •iDiscover - Datastore Explorer - iExplorer - SIP editor SBH - SBH editor - Measurement designer - Datastore Режимы измерения •BMA – анализ крупногабаритного минералогического образца •PMA – почастичный минералогический анализ •SMS/TMS – поиск редких фаз и примесей •Field Scan – получение петрографических изображений больших областей iMeasure •Обработка полученных данных •Работа с исходными данными: изображение в отраженных электронах и спектральные данные для каждого измерения •Добавление данных – данные новых измерений могут быть добавлены в базу ранее полученных данных о изучаемом образце •SMS уведомление о законченном или приостановленном процессе •Журнал используемых инструментов SIP editor •Два стандартных алгоритма: для минералогических исследований руд и нефтегазовых резервуаров •Spectra import – импорт файлов данных о спектре .ems или .msa •Spectra library - содержит все импортированные данные спектров для SIP, используется для создания новых записей SIP •Synthetic spectrum builder - создает синтетические спектры •Simustat tests – обеспечивает моделирование спектральной чувствительности для получаемых спектральных данных, используется для тестирования SIP •Measurement debugger – настройка измерений
Системные опции	• Торможение пучка • Ручной пользовательский интерфейс • Вспомогательный ПК (включая второй 24-дюймовый монитор) • Блок переключателей с программным управлением • Охлаждаемый предметный столик с элементом Пельтье с программным управлением • Система WetSTEMTM с программным управлением • Нагреваемый до 1000 °С предметный столик с программным управлением • Нагреваемый до 1500 °С предметный столик с программным управлением • Система криогенной очистки Cryocleaner • Запасная ёмкость для Cryocleaner • Газоинжекционные системы (GIS): до 2 устройств (другие виды вспомогательного оборудования могут накладывать ограничения на количество доступных газоинжекционных систем) для индуцированного электронным пучком осаждения следующих материалов: - Платина - Вольфрам - Углерод • Прототипирование: интегрированное 16-битное приложение для формирования изображения, электронно-лучевая литография • Джойстик • AAS (автоматическая система настройки апертуры) • Измеритель тока образца • Программное обеспечение для дистанционного управления • Комплект держателей образцов • Акустический чехол для вакуумного насоса • 7- или 52-контактный электрический вывод • Электростатический бланкер пучка • Комплект оснащения системой WDS • Опциональная безмасляная система предварительного вакуума по дополнительному заказу (двойные спиральные вакуумные насосы) • Встроенная система плазменной очистки
Требования по установке	• Электропитание: напряжение 230 В (+6%, –10%), частота 50 или 60 Гц (+/–1 %) • Потребляемая мощность: < 3,0 кВА в базовой комплектации • Сопротивление заземления: < 0,1 Ом • Условия эксплуатации: температура 20 °C +/– 3 °С, относительная влажность не более 80% (без конденсата), уровень паразитных ЭМП с переменным напряжением < 40 нТ асинхронные поля < 300 нТ синхронные поля • Ширина дверного проёма: 90 см • Вес микроскопа с колонной: 530 кг • Вес: электронного блока управления: 139 кг • Рекомендуется сухой азот: система (от 0,7 до 0,8 бар, макс 10 л/мин во время вентилирования)• Сжатый воздух 4–6 бар — чистый, сухой, безмасляный • Охладитель системы требуется лишь в том случае, если условия в помещении не соответствуют техническим условиям, приведённым в руководстве по предварительной установке • Уровень шума: <68 дБн (требуется обследование места установки, поскольку должен учитываться акустический спектр) • Вибрация пола (требуется обследование места установки, поскольку должен учитываться спектр частот вибрации пола) • Виброизоляционный стол поставляется по дополнительному заказу
