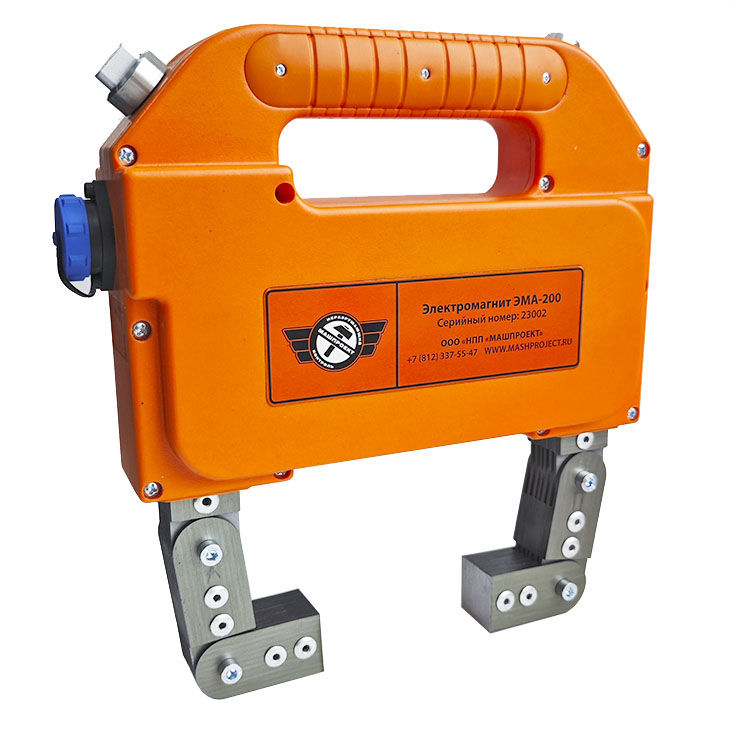

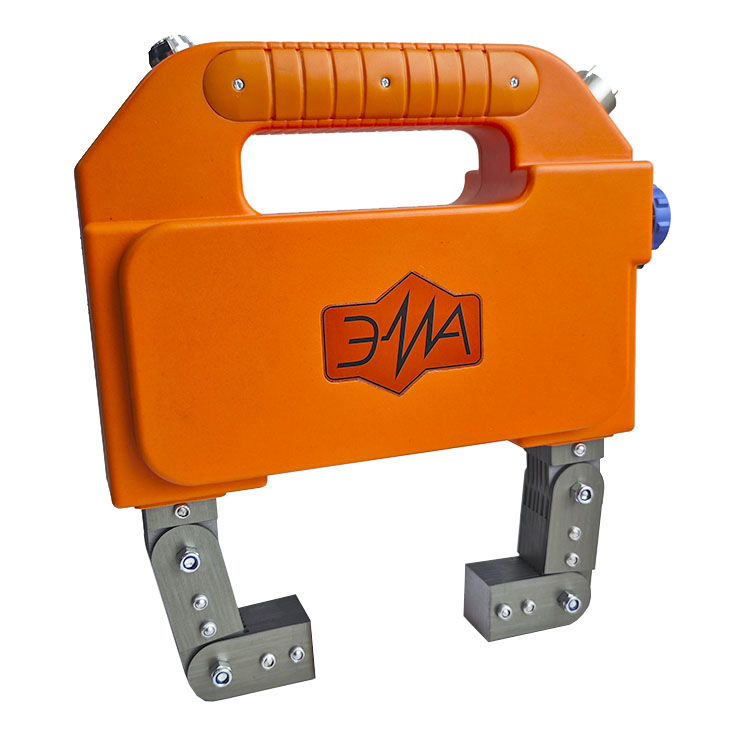

Электромагнит для магнитопорошковой дефектоскопии ЭМА-200 (переменный и постоянный ток)

Портативный электромагнит ЭМА-200 применяется для магнитопорошкового контроля изделий в авиационной, автомобильной, железнодорожной, нефтегазовой, энергетической и других отраслях промышленности.

Электромагнит ЭМА-200 выявляет поверхностные и подповерхностные дефекты в основном материале: трещины, волосовины, надрывы, непровары сварных соединений.

Исследуемые объекты должны быть выполнены из ферромагнитных металлов и сплавов с относительной магнитной проницаемостью не менее 40.

Назначение электромагнита:

• Намагничивание изделий различных форм и отдельных зон изделий, в т.ч. сварных швов, переменным или постоянным магнитным полем.
• В режиме “ПЕРЕМЕННЫЙ ТОК” прибор может использоваться для размагничивания объектов контроля путем постепенного удаления включенного электромагнита от объекта контроля.

Устройство удовлетворяет требованиям, установленным в ГОСТ Р 53700-2009 часть 3.

Особенности прибора ЭМА-200

– На торце корпуса расположен специальный переключатель для выбора режима работы: “ВЫКЛ.”, “ПЕРЕМЕННЫЙ ТОК”, “ПОСТОЯННЫЙ ТОК”.

– Кабель питания подключается через разъем, обеспечивающий полную герметичность соединения. Возможность отключения кабеля значительно облегчает эксплуатацию и транспортировку электромагнита.

– Прочный пыле-влагозащищенный корпус с классом защиты IP54 позволяет работать в сложных производственных или полевых условиях.

– Удобная ручка и элементы управления для работы в перчатках.

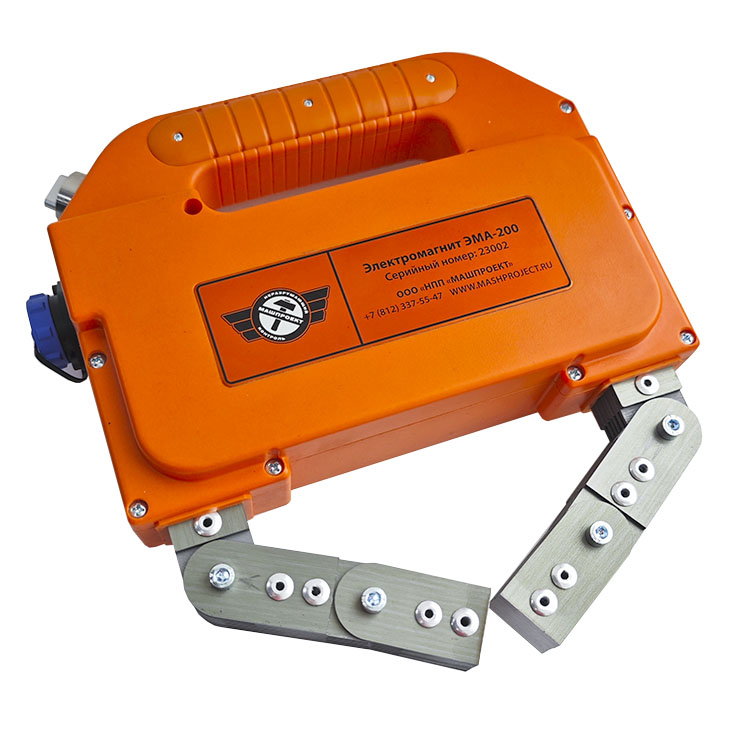

– Регулируемая шарнирная конструкция ярма электромагнита обеспечивает эффективную работу на деталях любой конфигурации и ориентации. Межполюсное расстояние варьируется от 42 до 242 мм.

– Возможен контроль различных объектов и их сварных швов путем намагничивания всего изделия или его отдельных участков.

Типовые объекты контроля:

• Сварные швы
• Детали машин и механизмов
• Строительные металлические конструкции
• Трубопроводы
• Металлопрокат
• Отливки

Преимущества в эксплуатации

– Возможность работы в двух режимах: “ПЕРЕМЕННЫЙ ТОК” и “ПОСТОЯННЫЙ ТОК”.

– Удобное расположение переключателя режимов работы на торце корпуса прибора.

– Пыле-влагозащищенный корпус гарантирует надежную и безопасную работу в полевых условиях.

– Кабель питания, подключаемый через герметичный разъем, облегчает эксплуатацию и транспортировку электромагнита.

– Регулируемая шарнирная конструкция ярма электромагнита обеспечивает эффективную работу на деталях любой конфигурации и ориентации.

– Возможен контроль различных объектов и их сварных швов путем намагничивания всего изделия или его отдельных участков.

Работа с электромагнитом

Использовать электромагнит должны квалифицированные специалисты, прошедшие аттестацию на I, II или III уровень в области магнитопорошкового контроля, в соответствии с действующими правилами аттестации персонала.

• Перед началом работы необходимо осмотреть электромагнит и сетевой кабель на наличие повреждений;
• Сконфигурировать подвижные полюса электромагнита для установки в зоне контроля;
• Подключить сетевой кабель к разъему на корпусе электромагнита;
• Подключить сетевой кабель к розетке питающей сети (230В, 50Гц);
• С помощью переключателя выбрать режим работы – “ПЕРЕМЕННЫЙ ТОК” или “ПОСТОЯННЫЙ ТОК”;
• Установить электромагнит полюсами в зону контроля на изделии;
• Нажать и удерживать кнопку “ПУСК” (расположена на рукоятке электромагнита) для создания в изделии магнитного поля.

Для размагничивания изделия необходимо установить переключатель выбора режима работы в положение “ПЕРЕМЕННЫЙ ТОК”; затем, удерживая нажатой кнопку «ПУСК», медленно удалить электромагнит от поверхности изделия. Зона контроля будет размагничена убывающим переменным магнитным полем.

По окончании работы – отключить сетевой кабель от розетки сети, затем – от разъема на корпусе прибора. Очистить электромагнит от остатков магнитной суспензии.

ВНИМАНИЕ! Соблюдайте параметры рабочего цикла, иначе возможен перегрев электромагнита и преждевременный выход из строя! Не оставляйте подключенный к сети электромагнит без присмотра!

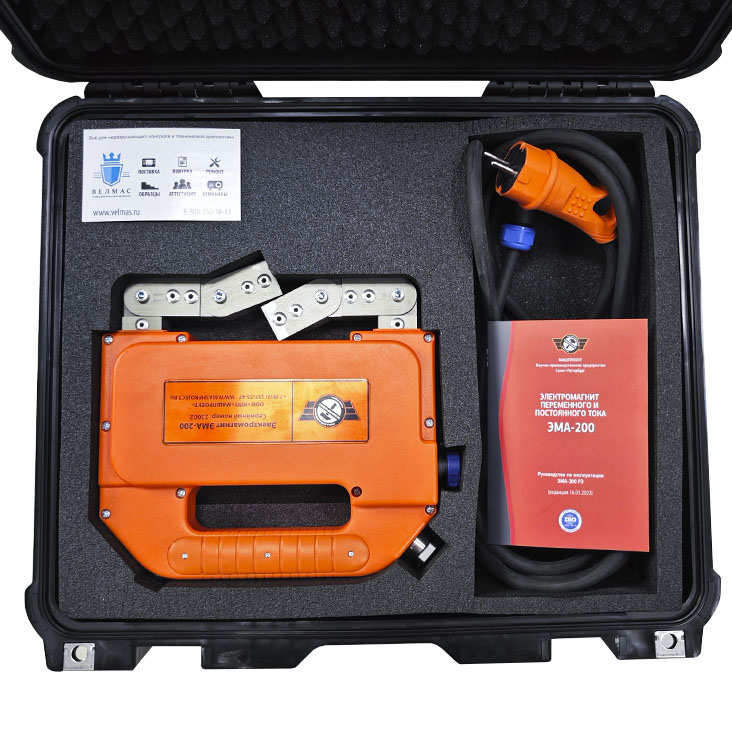

Комплект поставки

1. Портативный электромагнит ЭМА-200
2. Кабель питания, 3 м
3. Руководство по эксплуатации, совмещенное с паспортом
4. Специализированный кейс для переноски и хранения
