Магнитометр МХ-10 является вспомогательным средством при проведении магнитопорошкового контроля с использованием постоянных магнитов, электромагнитов выпрямленного тока способом приложенного поля, а также при контроле способом остаточного намагничивания согласно требованиям действующей нормативной документации.
Магнитометр МХ-10 отвечает требованиям в области неразрушающего контроля для основных отраслей промышленности: атомной, энергетической, нефтегазового комплекса, общего и специального машиностроения, железнодорожного транспорта, авиакосмической промышленности, лифтового и кранового хозяйства и т.д.

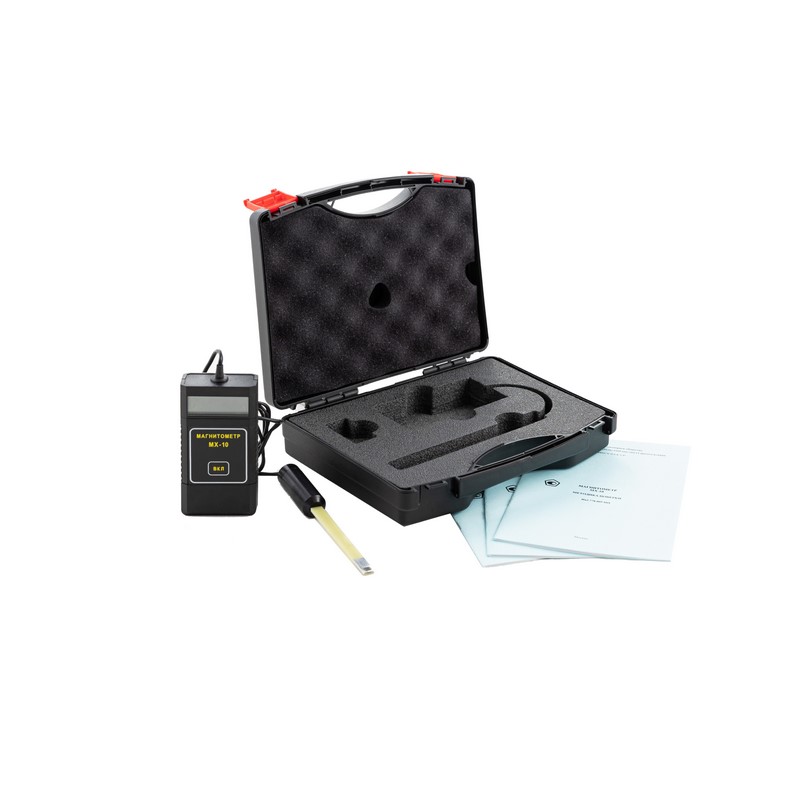

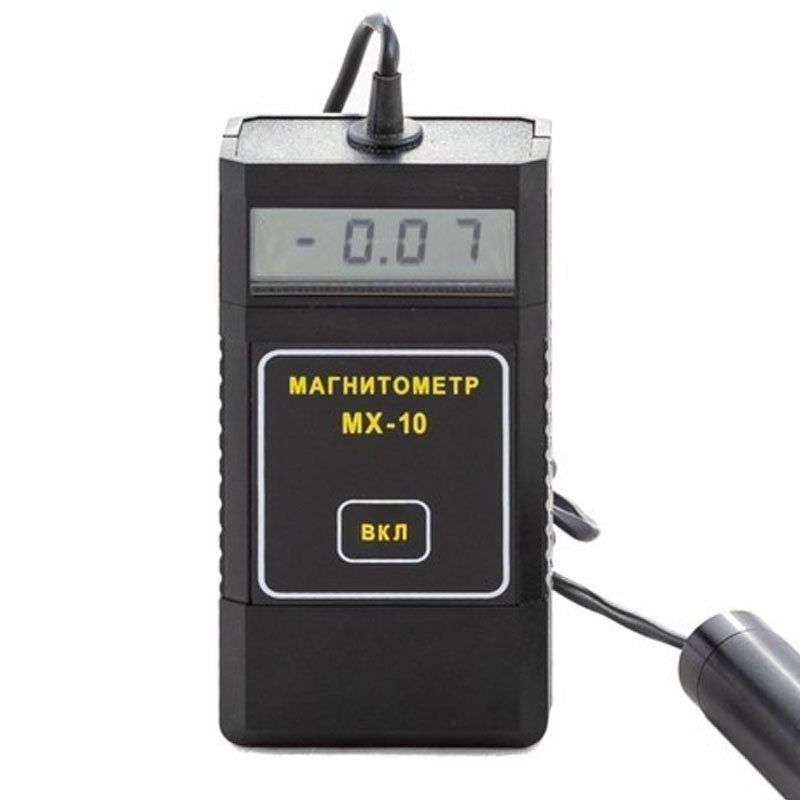

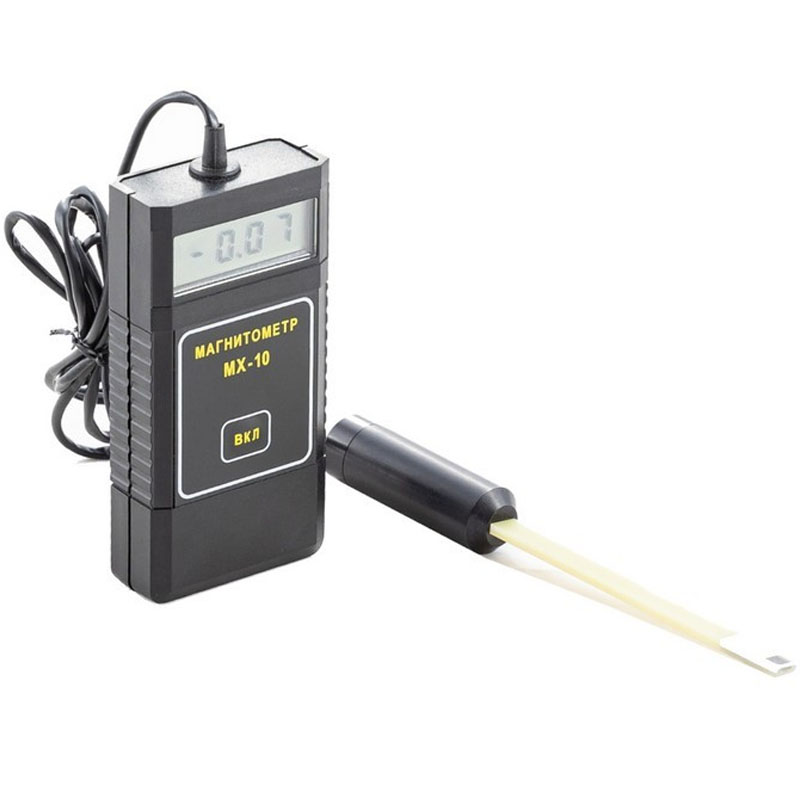

Магнитометр МХ-10 представляет собой электронный измерительный блок с выносным измерительным преобразователем, в основе работы которого лежит эффект Холла. Конструкция прибора позволяет измерять как нормальную, так и тангенциальную составляющую вектора магнитной индукции непосредственно на поверхности детали. Измеренное значение величины индукции магнитного поля выводится на цифровой индикатор электронного блока.
Особенности и преимущества магнитометра МХ-10
Обновленная версия магнитометра МХ-10 построена на современной элементной базе, что позволило значительно улучшить его рабочие характеристики, снизить погрешность и расширить диапазон измерений .
Прибор способен работать в двух режимах:
- Режим постоянного измерения. Это удобно при проведении большого количества измерений в течение небольшого промежутка времени.
- Режим автоматического отключения через 1 минуту после измерения. Позволяет экономить заряд устройства, что особенно важно в полевых условиях.
Наличие схемы термокомпенсации обеспечивает стабильные показания измерений при любом изменение температуры.
Среди других особенностей можно отметить:
- Минимальные габариты измерительного преобразователя Холла для магнитометра МХ-10 позволяют производить измерение индукции магнитного поля в пазах, проточках, угловых переходах, т. е. на тех участках контролируемого изделия, которые являются концентраторами напряжений и наиболее опасны с точки зрения образования трещин;
- Широкий диапазон измерений величины индукции магнитного поля;
- Наименьшая среди аналогов погрешность измерения во всем интервале рабочих температур;
- Удобство измерения выносным измерительным преобразователем в различных плоскостях;
- Низкое энергопотребление и, как следствие , длительное время работы;
- Невысокую стоимость по сравнению с аналогичными моделями на рынке;
- Компактные габариты;
- Гарантию изготовителя – 12 месяцев;
Прибор внесен в государственный реестр СИ, RU.C.27.004.A № 36079 от 01.09.2009 г и поставляется с методикой поверки. Магнитометр МХ-10 (миллитесламетр) также внесен в реестр средств измерений, испытательного оборудования и методик измерений, применяемых в ОАО «РЖД».
Область применения
1. Проверка режимов намагничивания контролируемых деталей с использованием постоянных магнитов, электромагнитов выпрямленного тока способом приложенного поля, а также при контроле способом остаточного намагничивания путем измерения тангенциальной и нормальной составляющих вектора напряженности магнитного поля в одной или нескольких точках на поверхности этих деталей. Количество точек, в которых измеряют напряженность магнитного поля, и их местоположение на контролируемой поверхности зависят от формы детали, а также от типа и конструкции применяемого намагничивающего приспособления.
2. Контроль намагниченности деталей перед сваркой. При электродуговой сварке неразмагниченных деталей наблюдается эффект «магнитного дутья», т.е. отклонение электрической дуги от оси электрода, блуждание конца дуги по изделию, что приводит к разбрызгиванию металла при сварке, ухудшению качества шва. Поэтому перед проведением сварки необходимо измерить уровень и направление намагниченности деталей и размагнитить их при необходимости.
3. Проверка остаточной намагниченности после проведения магнитопорошкового контроля (МПК) .Размагничивание и проверка остаточной намагниченности ответственных, трущихся деталей, а также деталей, находящихся с ними в контакте после сборки, прописано в требованиях проведения МПК и является технологическим этапом контроля.
4. Контроль намагниченности перед сборкой различных конструкций. Намагниченные детали могут влиять на работу устройств автоматики, вызывать погрешности в показаниях приборов, аппаратуры. Намагниченность может вызывать накопление продуктов износа в подвижных сочленениях, вызывать отрицательное влияние на последующие технологические операции. В связи с возможными нежелательными последствиями детали размагничивают и проверяют качество их размагничивания.
5. Контроль счетчиков газо- и водоснабжения. Предприятия ЖКХ также могут заинтересоваться прибором. Известно, что существующие счетчики расхода газа или воды можно легко «обмануть» с помощью сильных постоянных магнитов, которые снижают скорость вращения датчиков расхода. Есть разные способы выявления таких хищений. Одним из них является контроль остаточной намагниченности счетчиков с помощью магнитометров. Измеряемая величина не должна существенно превышать магнитное поле Земли, иначе можно сделать вывод о несанкционированном вмешательстве в работу устройства.
Основные технические характеристики
Диапазон измерений, мТл |
от 0,1 до 100 |
Пределы допускаемой основной абсолютной погрешности измерения, мТл |
D = 0,02ВИ +0,05, где ВИ - показания магнитометра в мТл |
Питание |
батарея или аккумулятор типа РР3 (Крона) |
Ток потребления, мА, не более |
15 |
Продолжительность непрерывной работы (от полностью заряженных аккумуляторов), ч, не менее |
20 |
Габаритные размеры, мм: – электронного блока (ДхШхТ) |
120х60х25 |
– измерительного преобразователя (Диаметр х Длина) |
18х173 |
Масса, г, не более |
160 |
Рабочая температура окружающего воздуха, °C |
-10…+40 |
