Принцип работы прибора для намагничивания

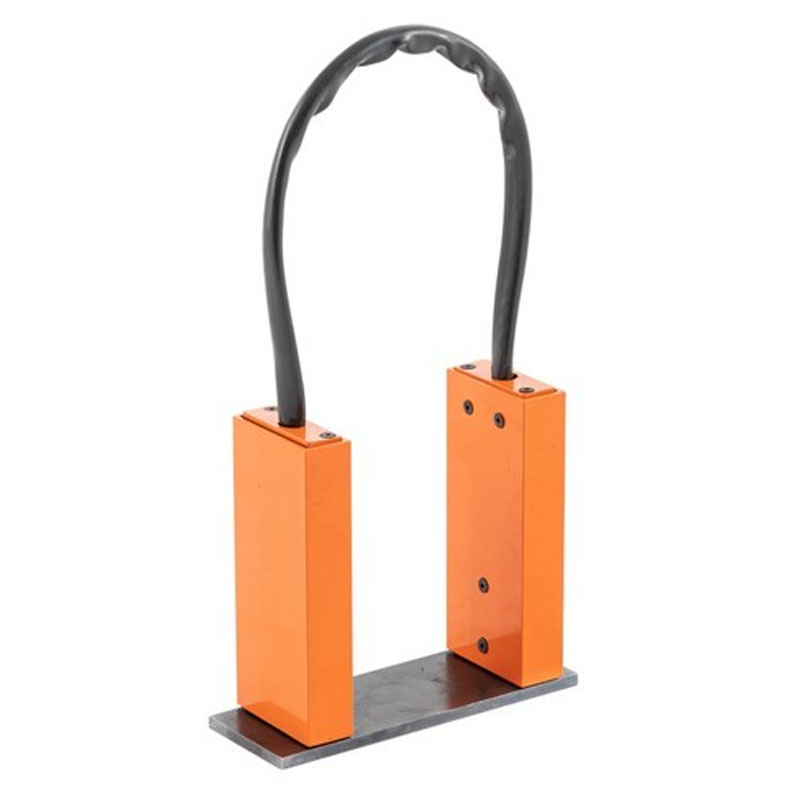

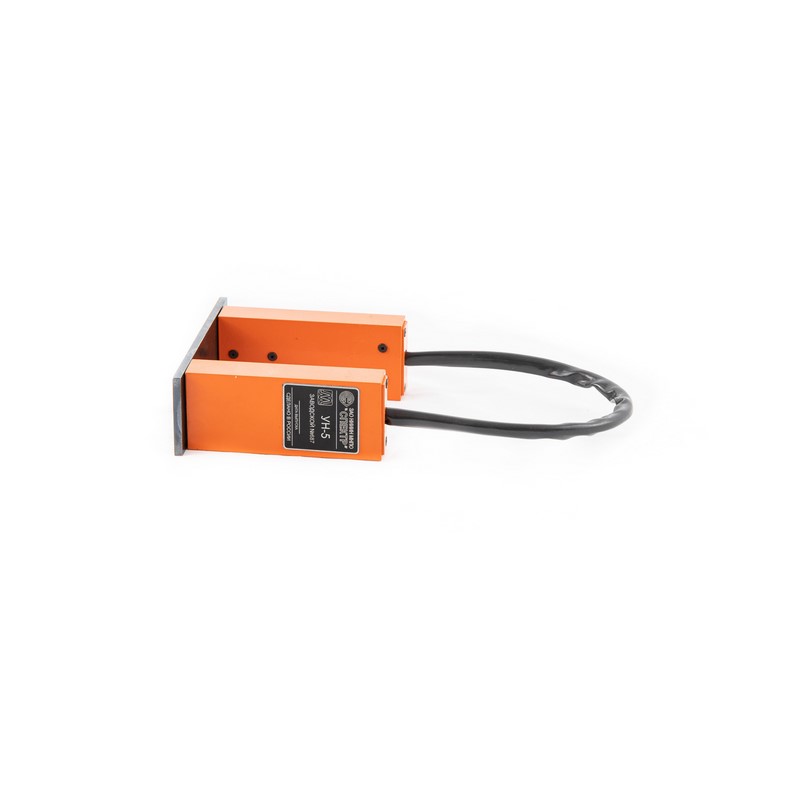

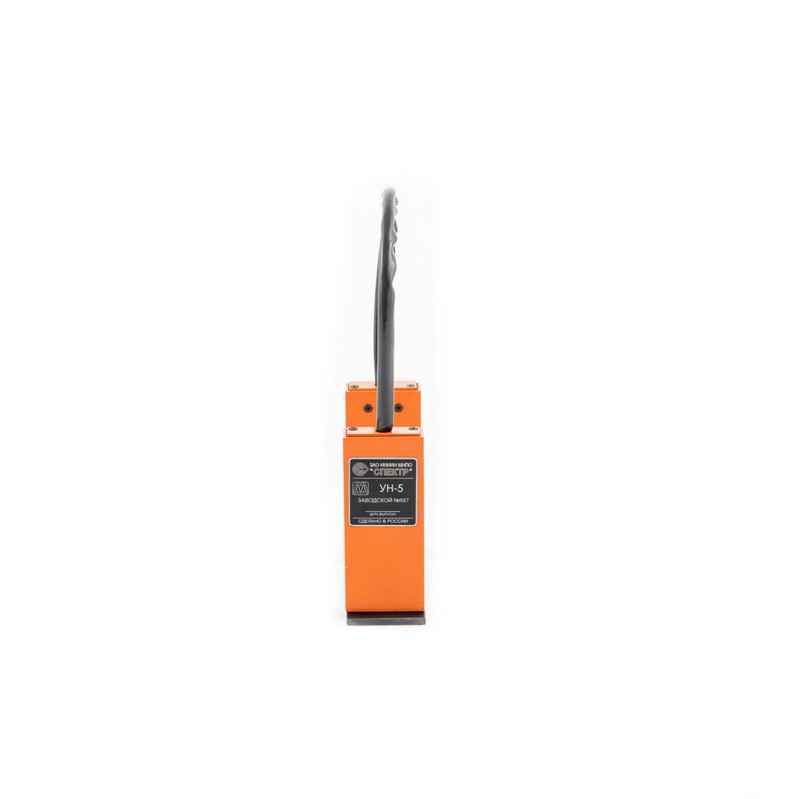

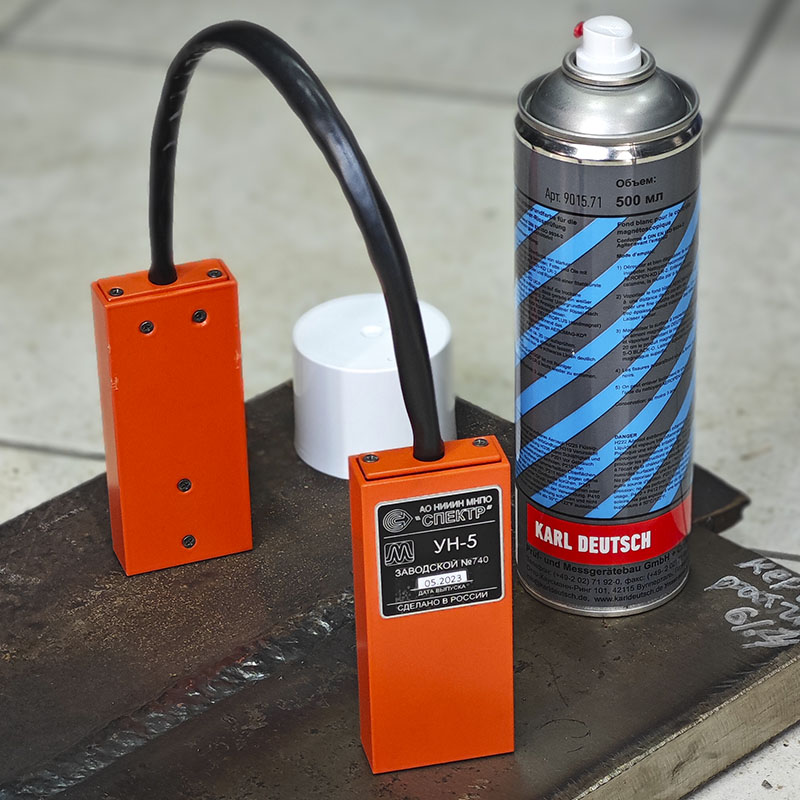

Устройство состоит из двух компактных блоков, выполненных из немагнитного материала, соединенных гибким магнитопроводом. В каждом блоке находится постоянный магнит из сплава неодима-железа-бора (Ne-Fe-B). При установке блоков на поверхность детали образуется замкнутая магнитная цепь с направлением намагничивающего поля от одного полюса к другому. Над полями рассеяния дефектов происходит осаждение частиц магнитного порошка с образованием индикаторного рисунка.
Особенности конструкции и преимущества устройства для магнитопорошкового контроля УН-5

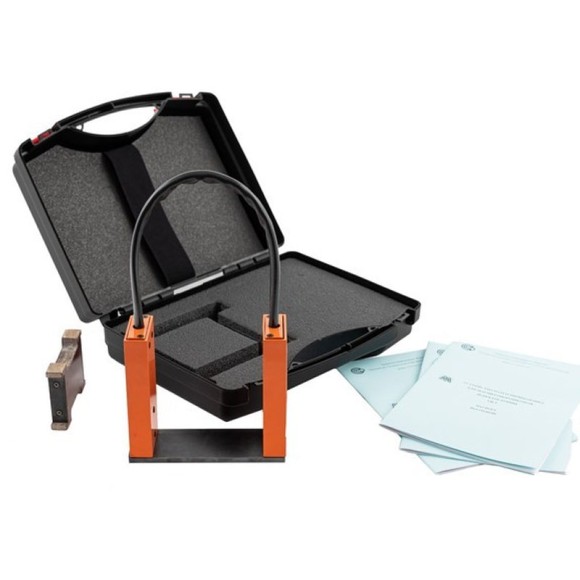

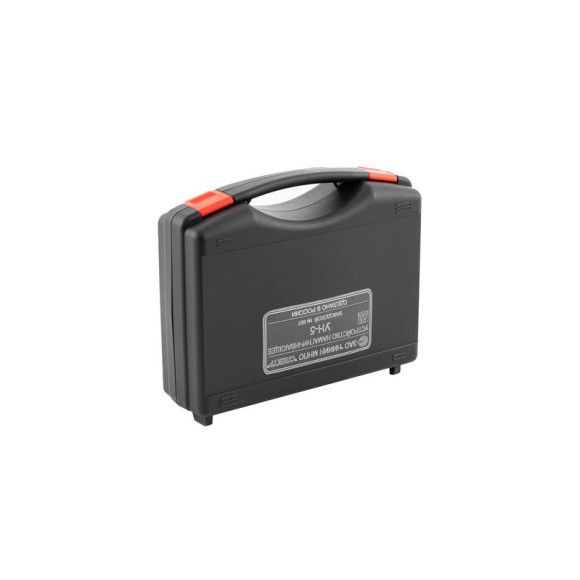

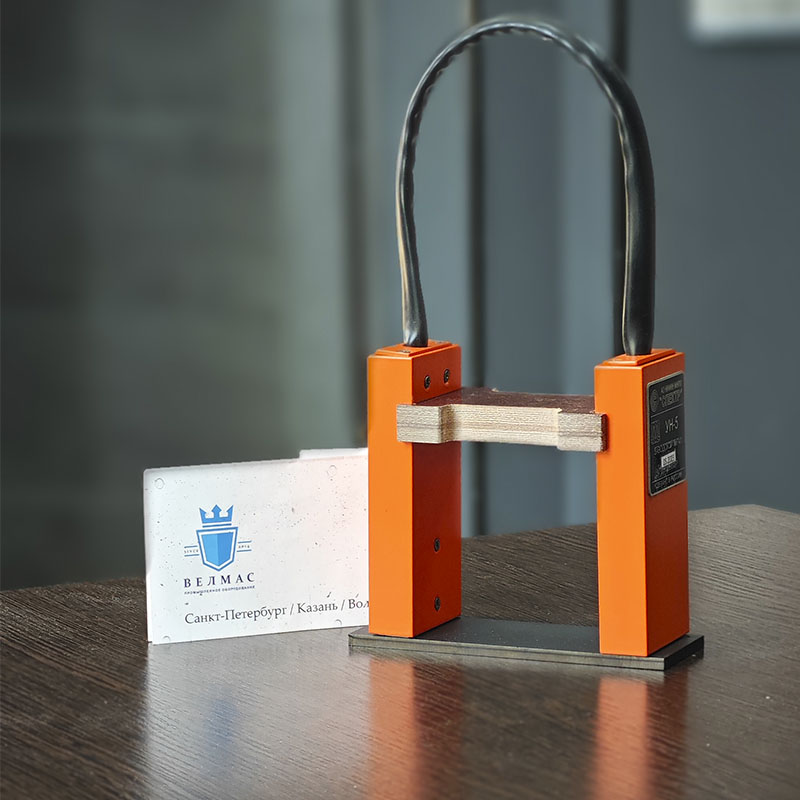

В комплект поставки с устройством входит переносной кейс, межполюсная перемычка, устанавливаемая при транспортировке, и вкладыш для фиксации блоков с постоянными магнитами.
- Портативный прибор УН-5 не требует электрического питания и поэтому может применяться там, где подведение стационарного питания затруднительно или недопустимо регламентирующими документами: в полевых условиях, при работе на высоте, для обследования емкостного оборудования, работающего под давлением и т.д.
- Устройство является простым в применении, легким и малогабаритным, работа с ним не требует от оператора специальной физической и технической подготовки.
- Гибкий магнитопровод позволяет использовать прибор для контроля деталей сложной формы.
- Устройство намагничивающее УН-5 отличает повышенное качество индикаторного рисунка и увеличенная зона контроля благодаря уменьшению неконтролируемой зоны возле полюсов и улучшенному соотношению нормальной и тангенциальной составляющих магнитного поля (патент РФ №60732).
- Технические характеристики прибора соответствуют российским и зарубежным нормативным документам, что обуславливает его широкое применение более чем в 40 странах мира, в том числе в Германии, Франции, Бразилии и Норвегии.
Область применения
Намагничивающие устройства для магнитопорошковой дефектоскопии используются во многих отраслях промышленности, в том числе на железнодорожном, водном и авиационном транспорте, при строительстве и эксплуатации трубопроводов, в химическом и нефтехимическом производстве.

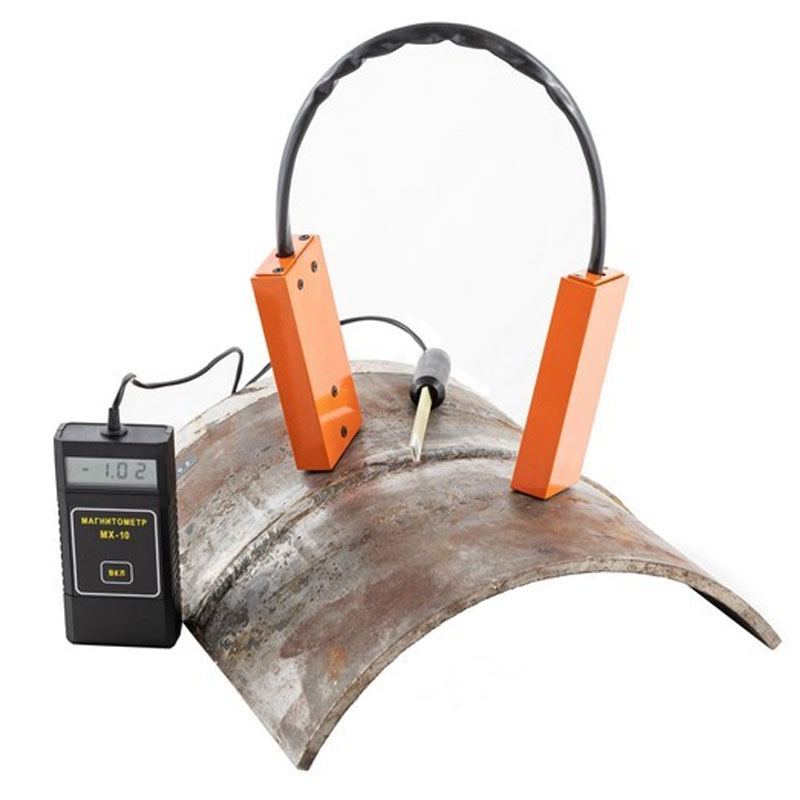

Гибкая перемычка между магнитными блоками позволяет проводить контроль изделий сложной формы, например, цилиндрических резервуаров, аппаратов высокого давления, магистральных трубопроводов и пр.
При проведении проверки на наличие дефектов устройство может быть использовано вместе с другим вспомогательным оборудованием для:
- предварительного и последующего размагничивания;
- нанесения магнитного индикатора, сухого или в виде эмульсии;
- магнитолюминесцентного контроля (ультрафиолетовыми лампами).
