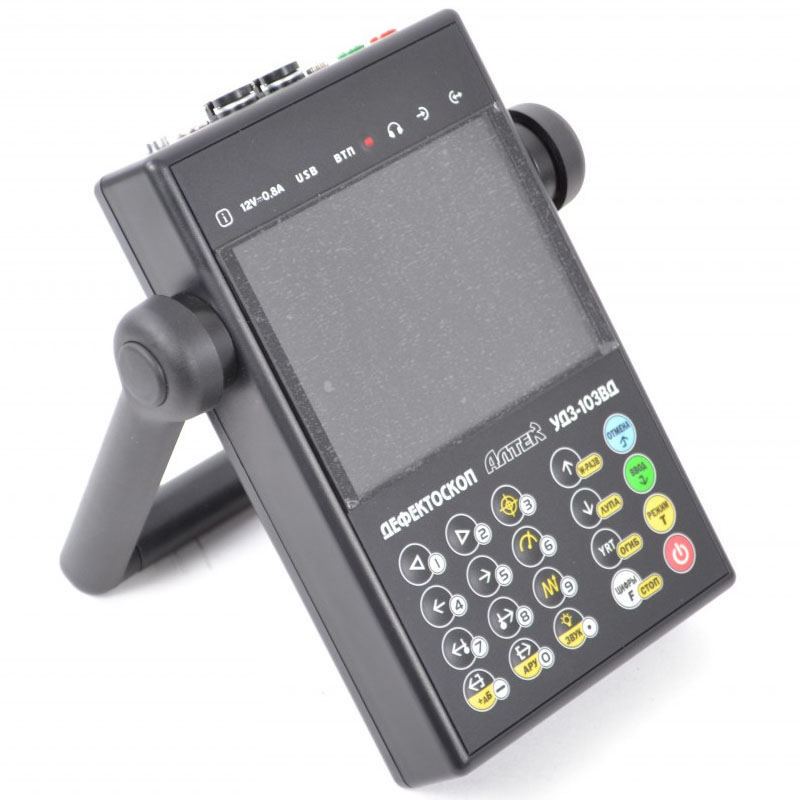

PELENG УД3103ВД в качестве УЗ-дефектоскопа реализует эхо-, теневой- и зеркально теневой методы. Все они основаны на свойствах ультразвуковых колебаний, посланных пьезоэлектрическим преобразователем (ПЭП), менять интенсивность, отражаясь от элементов структуры материала, а также на измерении времени прохождения сигналом своего пути.
Дефектоскоп ПЕЛЕНГ УД3-103ВД имеет несколько модификаций:
- универсальную (3.80);
- для приемки по качеству железнодорожных осей и колес (6.82);
- для нефтегазовых отраслей промышленности (7.30);
- для работы с корпусами судов (7.80).
Основные различия перечисленных версий заключаются в наличии специализированных приложений (параметров работы и настроек) дефектоскопа, обеспечивающих соответствие действующим в каждой из отраслей нормативных требованиям, и заранее адаптированных к работе с типовыми объектами контроля:
- осями и колесами – в модификации 6.82;
- с трубопроводами, в том числе из перлитной стали и полиэтилена, сосудами и т.п. – в модификации 7.30;
- с листами из специфичных материалов и другими изделиями для судостроительной отрасли – в модификации 7.80).
Также модификации отличаются комплектацией и программным обеспечением.
Основные преимущества ультразвукового дефектоскопа ПЕЛЕНГ УД3-103ВД:
- Монохромный TFT дисплей.
- Два строба с возможностью использования разного метода контроля для каждого из них.

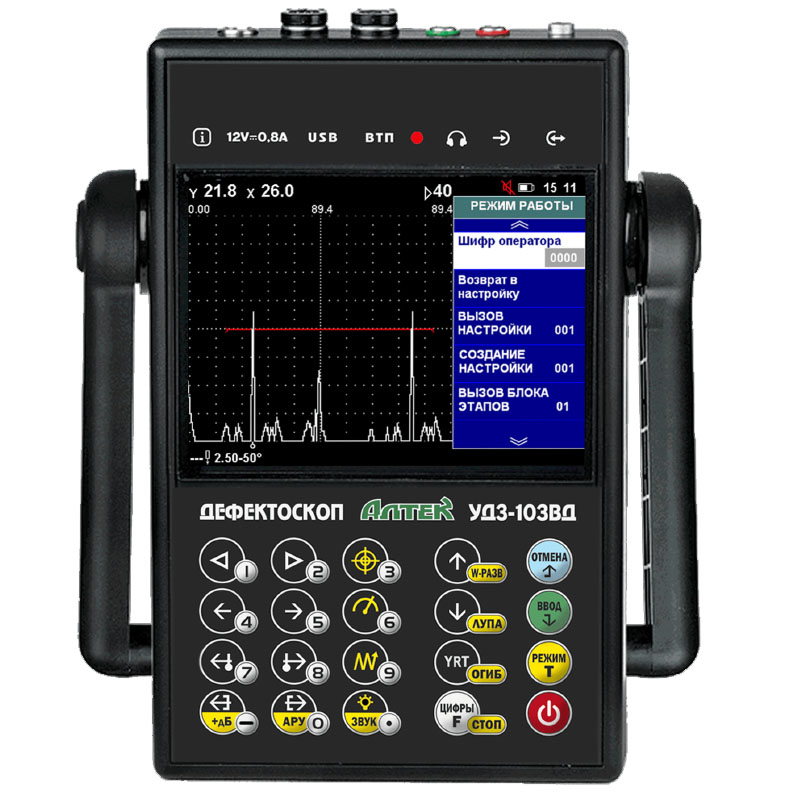

- Отображение эхо-сигналов в виде A-скана, визуализация сечения объекта в виде B-скана и отображение хода лучей в виде W-скана.
- Результаты измерений вихретокового контроля отображаются бегущей разверткой. При удалении дефектоскопа от объекта контроля на некоторое расстояние развертка прекращается.
- Функция визуализации эхо-сигналов в форме радиоимпульсов.
- Наличие режима временной регулировки чувствительности.
- Построение АРД-диаграммы для определения эквивалентного размера дефекта.
- Возможность сделать скриншот текущей картинки на дисплее и сохранить его в память.
- Режим масштабирования («Лупа») для детального рассмотрения нужного участка сигнала.
- АРУ и АЗК: для оперативного изменения чувствительности прибора и контроля качества акустического сигнала.
- Режим толщиномера.
- Светодиодная и звуковая индикация об обнаружении дефекта.
- Память прибора способна помнить до 400 настроек и сохранять скриншоты.
Цена на ультразвуковой и вихретоковый дефектоскоп PELENG УД3-103ВД указана с учетом НДС.
