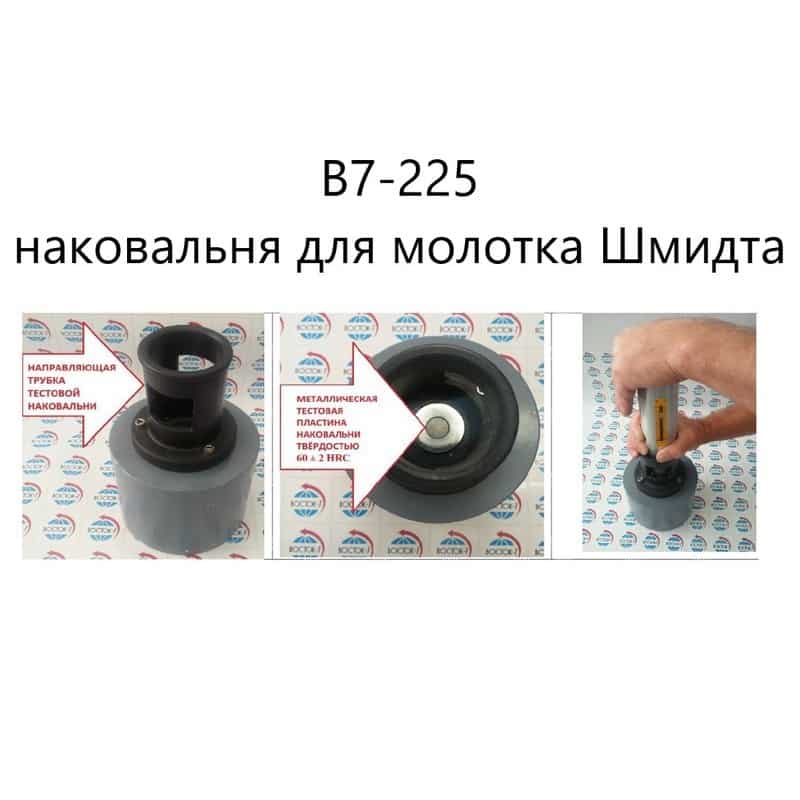

В7- 225 наковальня для молотка Шмидта

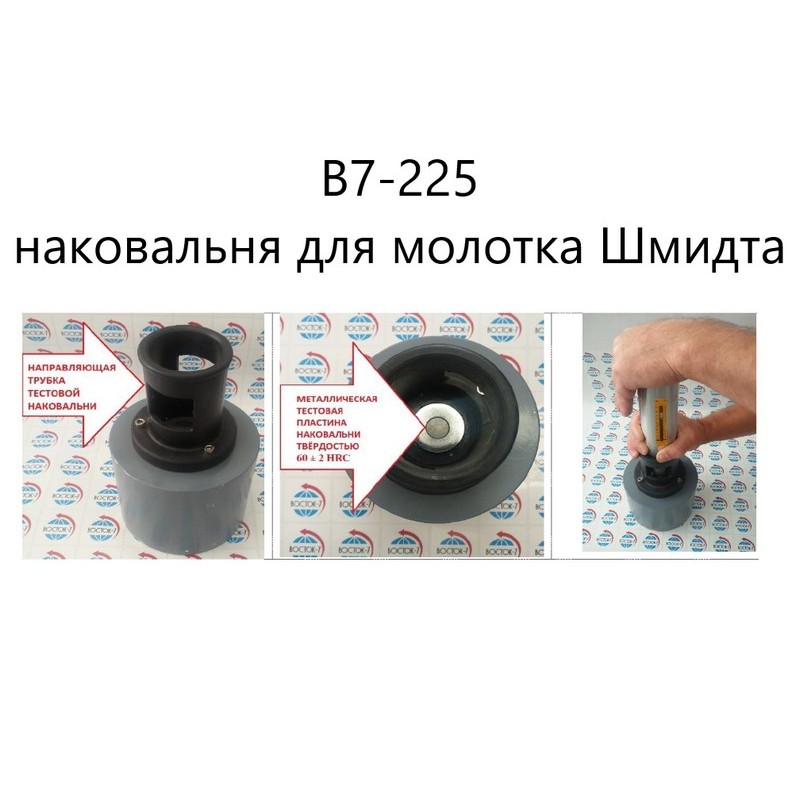

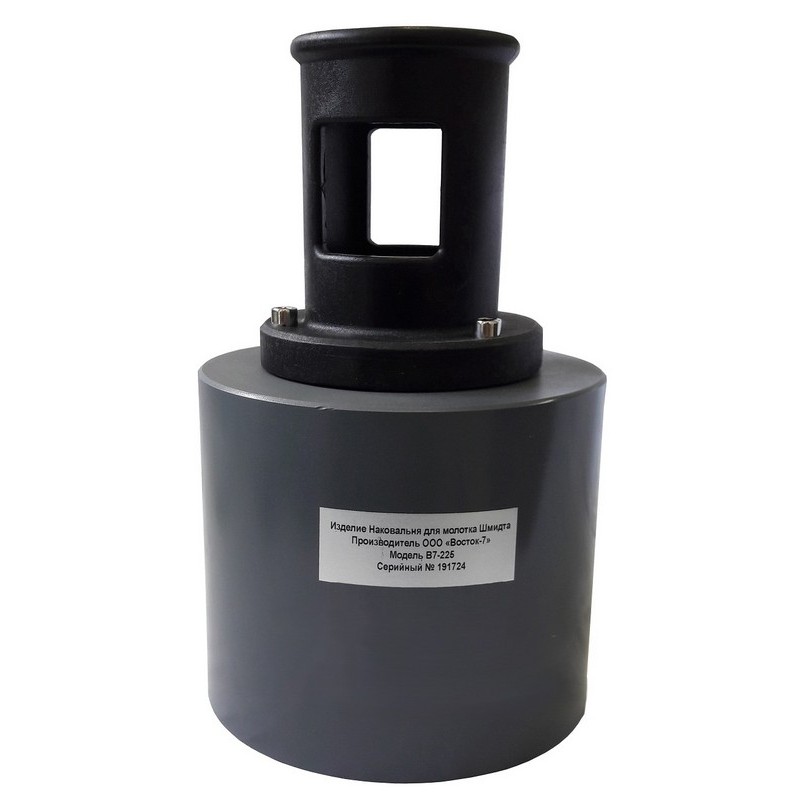

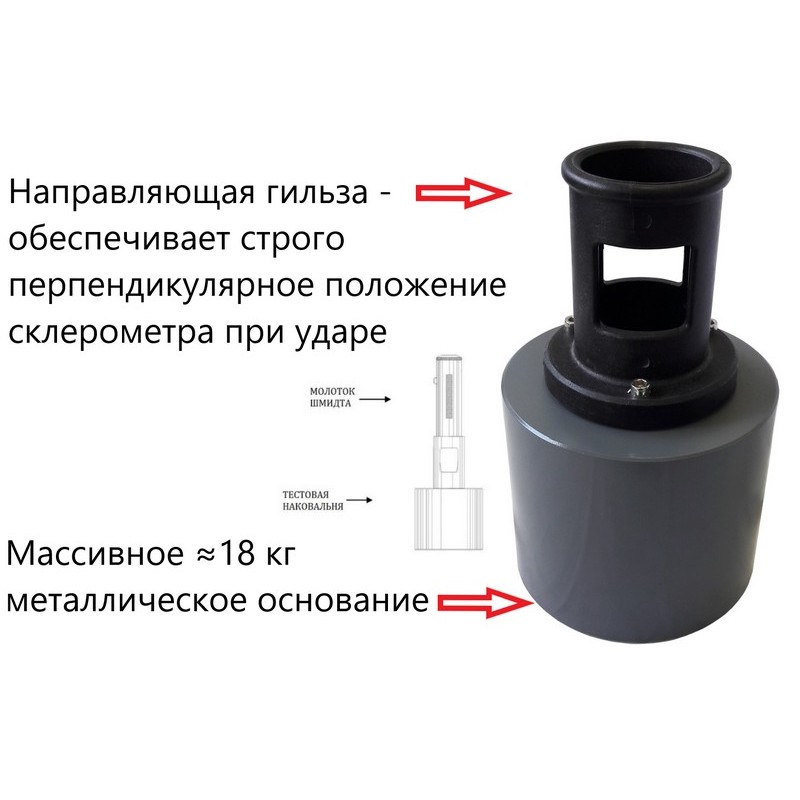

Наковальня В7- 225 состоит из массивного цилиндрического основания, в которое запрессована тестовая пластина из закалённой инструментальной стали, и направляющей гильзы, закреплённой на основании и обеспечивающей строго перпендикулярное положение склерометра при ударе.

Наковальня В7- 225 подходит для проверки калибровочных значений и точности измерений молотками Шмидта различных типов:

• производителя «Восток-7» моделей 225А (для бетона), 75А (для кирпичей), 20А (для раствора);
• производителя «Proceq SA» моделей Original Schmidt, Digi Schmidt, Silver Schmidt, Paper Schmidt, Rock Schmidt.
• производителя «ВНИР» модели ОМШ-1;
• других производителей, таких моделей как: Time Group, Novotest МШ; ADA Schmidt Hammer, RGK SK-60; Beton Condtrol и др.

Проведение измерений:

• Поместите тестовую наковальню на ровную твёрдую, не склонную к прогибу опору (например, на бетонный или каменный пол).
• Очистите контактные поверхности тестовой пластины наковальни и плунжера от частиц бетона, которые могут там оказаться.

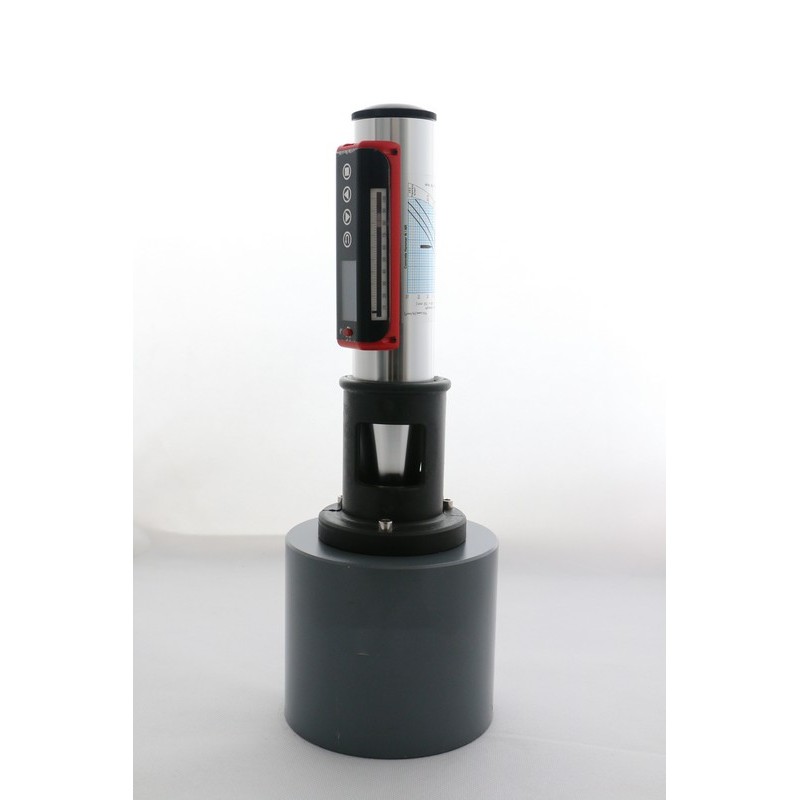

• Поместите конусную часть прибора внутрь направляющей трубки тестовой наковальни. Прибор должен находиться под прямым углом к поверхности металлической тестовой пластины наковальни, а ударный плунжер должен быть прижат к центру металлической тестовой пластины наковальни.
• Держите прибор обеими руками: одной рукой сильно давите сверху вниз на заднюю крышку прибора, а второй рукой придерживайте цилиндрический корпус прибора.
• Произведите примерно 10 ударов и проверьте полученный результат по калибровочному значению, указанному в «Технических характеристиках»  либо в инструкции на молоток Шмидта.

Если значение отскока R и Q соответствуют значениям для тестовой наковальни (см. Технические характеристики) в пределах погрешности технических характеристик молотка Шмидта – прибор не требует калибровки.

Если измеренные значения отскока слишком малы (не превышают нижнего предела диапазона калибровочных значений), то причина, как правило, кроется в наличии частиц пыли на движущихся частях ударной системы. Средством выхода из подобной ситуации является проведение профилактических работ по очистке механизма молотка Шмидта от загрязнений согласно методике в инструкции по его эксплуатации.

Значения отскока могут быть низкими и по другим причинам:

• поверхность тестовой пластины наковальни загрязнена или повреждена;
• направляющее отверстие на наковальне повреждено (отсутствует перпендикулярность, ударник заклинивает в момент проведения удара).

Если после произведенного технического обслуживания молоток работает некорректно или не достигает калибровочных значений, указанных на тестовой наковальне, направьте устройство на ремонт и составьте заключение об изъятии молотка из обращения.

Данная проверка является единственным способом проверки точности показаний молотков Шмидта.

Технические характеристики

Тестовая наковальня В7-225

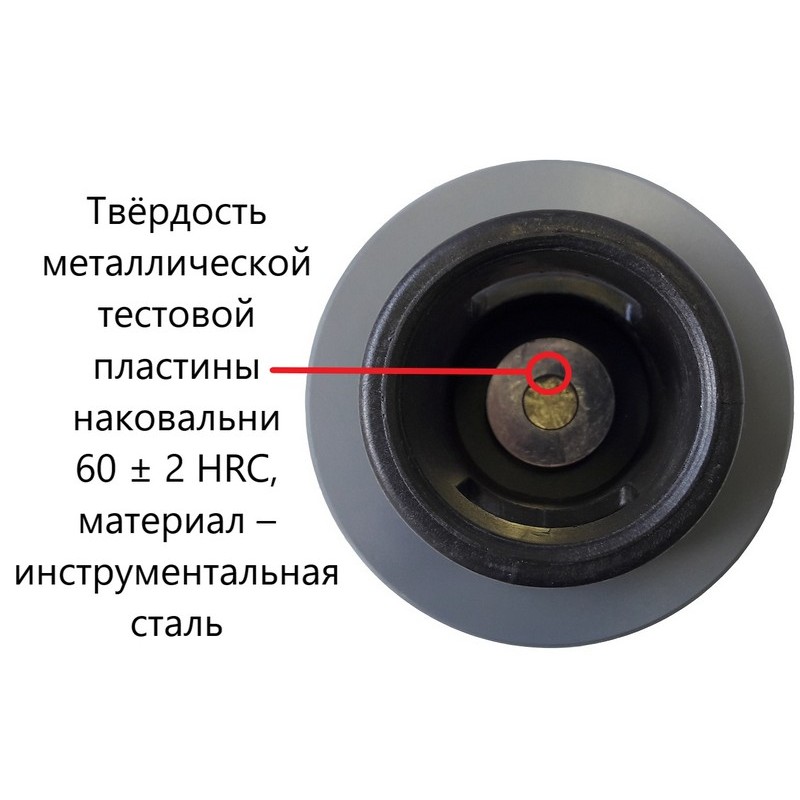

Твёрдость металлической тестовой пластины наковальни, материал – инструментальная сталь	60 ± 2 HRC
Среднее значение отскока при ударе на тестовой наковальне: Модель 225А Модель 75А Модель 20А Original Schmidt модели N/NR/ND Original Schmidt модели L/LR/LD Silver Schmidt моделей ST/PC N Silver Schmidt модели ST/PC L Paper Schmidt	R=80 ± 2 R=74 ± 2 R=74 ± 2 R=81 ± 2 R=75 ± 2 Q=91 ± 2 Q=90 ± 2 R=90 ± 2
Масса наковальни, не менее	18 ± 1 кг
Габаритные размеры: · Тестовая наковальня (В*Ø), не более · Тестовая наковальня в транспортной упаковке (В*Ш*Г), не более	230*145 мм 350*210*210 мм
