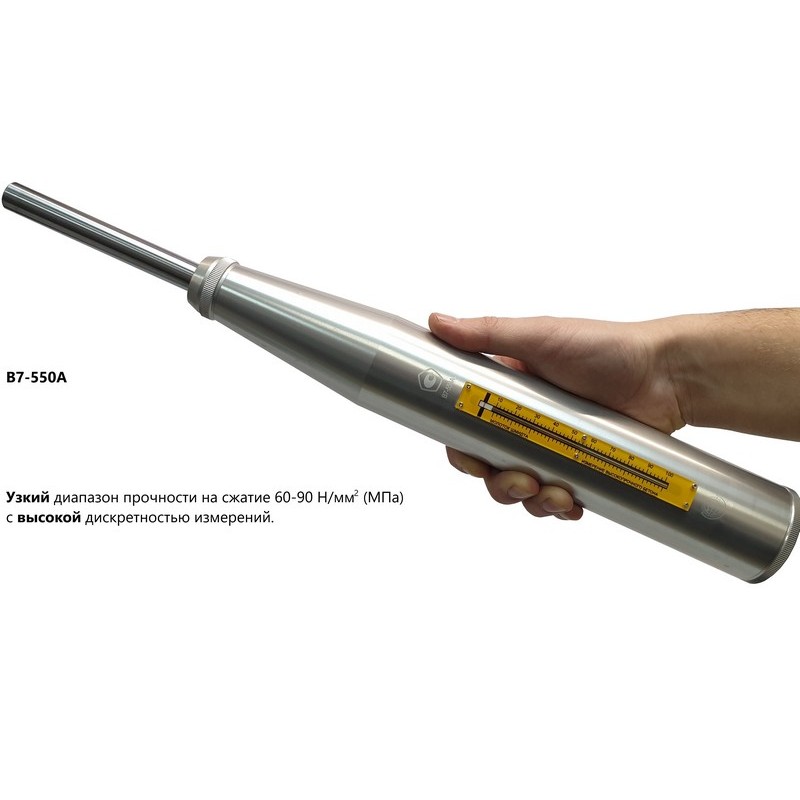

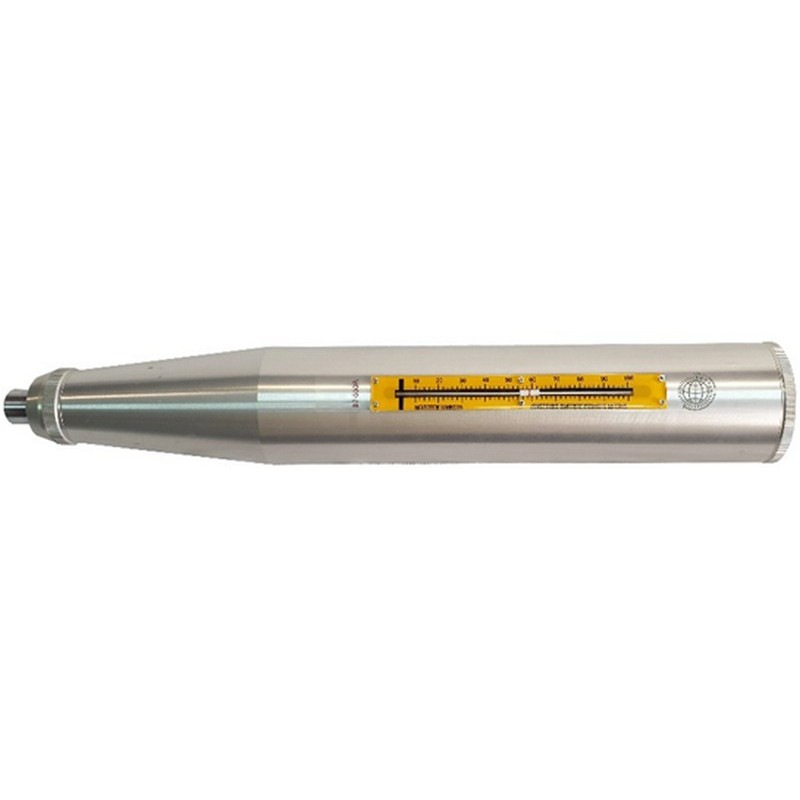

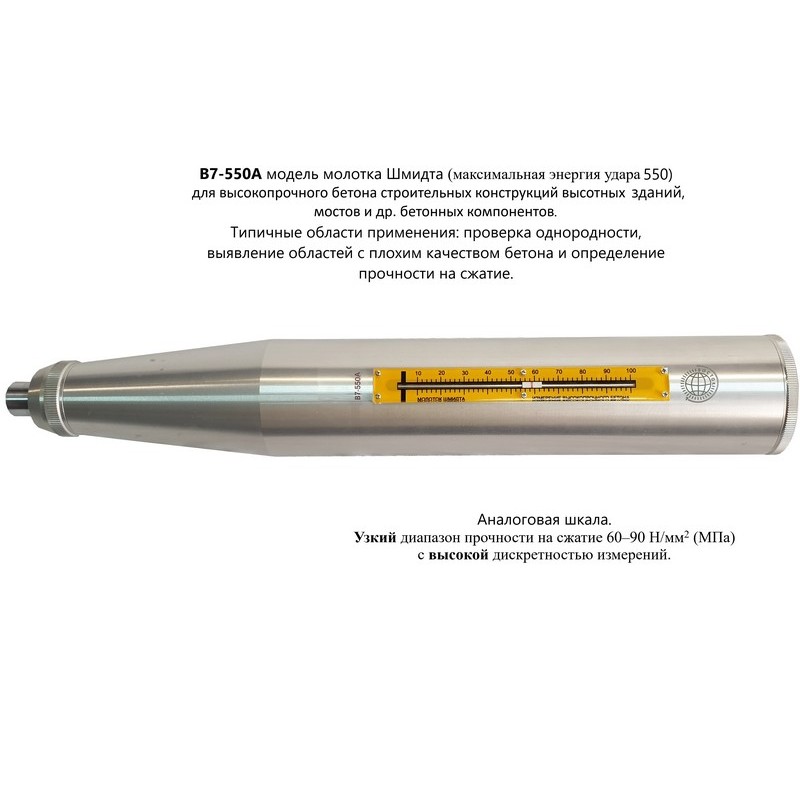

Молоток Шмидта 550А - склерометр для бетона высокопрочного
- Обзор
- Характеристики
- Отзывы0
Прибор для определения прочности Молоток Шмидта предназначен для определения прочностных характеристик строительных материалов (конструкций) методами неразрушающего контроля по градуировочным таблицам, в том числе цементных бетонов, железобетонных изделий, кирпичей, камней (искусственных и горных пород), плитки (бордюрной, тротуарной и др.), швов со строительным раствором в кирпичной кладке и других строительных материалов.
Молоток Шмидта позволяет определить пригодность и проверить соответствие бетонных, кирпичных и др. строительных материалов требованиям ГОСТ и международных стандартов, а также произвести оценку физических и механических качеств цементного раствора, диагностировать расслоения и однородность различных стройматериалов, их твёрдость и упругость, зоны слабого уплотнения и другие.
Анализ с помощью склерометра — необходимый способ экспресс-диагностики, когда исследование более точными методами (разрушающими) оказывается невозможным, либо дополнительный, если имеется достаточно информации о поверхностной прочности объекта.
При подборе модификации склерометра для контроля бетона, кирпича и других стройматериалов воспользуйтесь таблицей метрологических и технических характеристик прибора, в первую очередь учитывайте параметр диапазона измерений Молотка Шмидта.
ВАЖНО! Международными стандартами предписывается проверять правильность показаний склерометра на тестовой наковальне для молотков Шмидта перед каждой рабочей сменой, а если в течение рабочей смены производиться большое количество испытаний прочности - то после каждой крупной серии таких измерений.
Метрологические и технические характеристики
Наименование характеристик | Значение |
||
Модификация |
В7-450А |
В7-550А |
В7-1000А |
Диапазон показаний относительной высоты отскока бойка, % | от 10 до 100 |
||
Пределы допускаемой абсолютной погрешности измерения относительной высоты отскока бойка, % | ±2,0 |
||
Энергия удара, кгс·мм (Дж) |
450 (4,5) |
550 (5,5) |
1000 (9,8) |
Диапазон определения прочности строительных материалов на сжатие, Н/мм2 (МПа) |
от 20 до 110 |
от 60 до 90 |
от 48 до 90 |
Жёсткость пружины, Н/мм |
1,58±0,1 |
1,93±0,15 |
3,51±0,3 |
Габаритные размеры, мм, не более - длина - диаметр |
430 64 |
350 54 |
486 65 |
Масса, кг, не более |
3,0 |
2,0 |
3,5 |
Общие технические характеристики
Наименование характеристик | Значение |
|
Средний срок службы, лет | 5 |
|
Гарантийный срок эксплуатации молотка Шмидта | 6 месяцев |
|
Параметры электрического питания у моделей с цифровой индикацией: - напряжение постоянного тока, В - потребляемая мощность, Вт | 12 ±3 1,5 |
|
Параметры окружающей воздушной среды: -рекомендуемый температурный диапазон для измерений (по стандартам), °С -рабочий температурный диапазон при эксплуатации, °С -температурный диапазон при транспортировке и хранении, °С -относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +5 до +35 от +15 до +35 от -10 до +60 80 % от 86,0 до 106,7 |
|
Толщина и типы контролируемых изделий из бетона: · Модель В7-225А, В7-225АЦ, В7-225Ц, В7-225Ц2-1 · Модель В7-75А, В7-75Ц · Модель В7-20А, В7-20Ц · Модель В7-1000А · Модель В7-550А · Модель В7-450А | 70 мм … ∞ 50 мм … 100 мм 30 мм … ∞ 200 мм … ∞ 150 мм … ∞ 130 мм … ∞ |
|

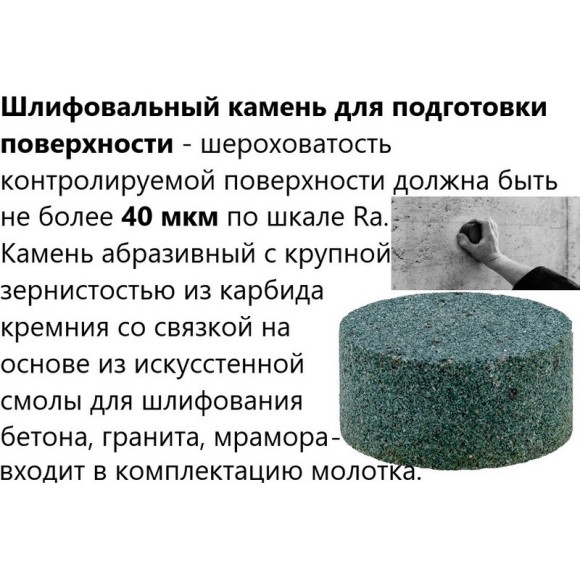

Шероховатость контролируемой поверхности, не более (Ra) · Модель В7-225А, В7-225АЦ, В7-225Ц, В7-225Ц2-1 · Модель В7-75А, В7-75Ц · Модель В7-20А, В7-20Ц · Модель В7-1000А · Модель В7-550А · Модель В7-450А | 40 мкм 40 мкм 40 мкм 100 мкм 80 мкм 60 мкм |
|
Радиус кривизны контролируемой поверхности, не менее | 230 мм |
|
Пределы основной относительной погрешности определения прочности | ± 10 % |
|
Твёрдость рабочих поверхностей бойка и индентора (ударного плунжера), не менее | 60 HRC |
|
Шероховатость ударной части индентора (ударного плунжера), не более | 10 мкм |
|
Радиус сферы индентора (ударного плунжера) Модель В7-225А, В7-225АЦ, В7-225Ц, В7-225Ц2-1 Модель В7-75А, В7-75Ц Модель В7-20А, В7-20Ц Модель В7-1000А Модель В7-550А Модель В7-450А | 25 ± 1 мм 25 ± 1 мм 25 ± 1 мм 18 ± 1 мм 18 ± 1 мм 18 ± 1 мм |
|
Проверка работоспособности молотка производится на тестовой металлической наковальне. Среднее значение при ударе на тестовой металлической наковальне твёрдостью 58 … 62 HRC: · Модель В7-225А, В7-225АЦ, В7-225Ц, В7-225Ц2-1 · Модель В7-75А, В7-75Ц · Модель В7-20А, В7-20Ц · Модель В7-1000А · Модель В7-550А · Модель В7-450А | 80 ± 2 74 ± 2 74 ± 2 83 ± 2 83 ± 2 88 ± 2 |
|
| Внесен в госреестр | Не внесен |
| Производитель | «Восток-7», Россия |
