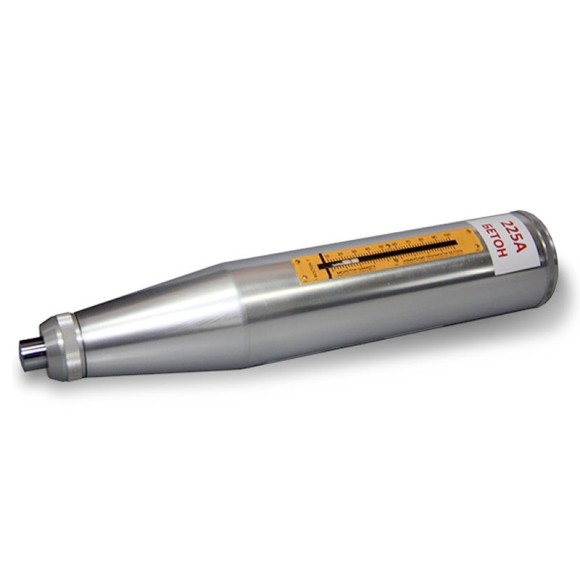

225А - молоток Шмидта для определения прочности на сжатие и однородности (склерометр)

Состояние в реестрах: находится на стадии внесения в госреестр

Назначение средства измерений:

Молоток Шмидта (далее прибор / склерометр) является портативным механическим прибором для определения прочности и быстрого неразрушающего контроля качества материалов, в основном бетона, а также кирпичей, камней, швов строительного раствора и др. Прибор предназначен для измерения высоты отскока бойка после удара по исследуемой поверхности строительного материала и последующего определения прочности по градуировочным зависимостям. Область применения – определение прочности материалов на предприятиях стройиндустрии и объектах строительства, а также при обследовании эксплуатируемых зданий и сооружений.

Описание средства измерений:

В корпусе прибора размещены механический модуль и устройство индикации. В состав механического модуля входят: ударный плунжер, боёк, ударная пружина, ударно-спусковой механизм и датчик отскока бойка. Принцип работы прибора заключается в ударе бойка, разогнанного предварительно сжатой ударной пружиной, по концу ударного плунжера, прижатого другим концом к контролируемой поверхности, и измерения значения относительной высоты отскока R бойка. Величина R является косвенной характеристикой прочности исследуемого строительного материала, и используется при определении прочности исследуемого материала в соответствии в ГОСТ 22690-2015 (метод отскока) по градуировочным зависимостям прочности материала от величины R. Градуировочные зависимости устанавливают на основе результатов испытаний образцов-кубов сначала измерением с помощью молотков Шмидта, а затем измерением прочности по ГОСТ 10180-90.

Особенности измерений молотками Шмидта различных модификаций:

Внимание! При срабатывании ударного плунжера (1) происходит сильный отскок. По этой причине всегда держите молоток для контроля бетона обеими руками! Запрещается работать со склерометром с приставных лестниц и других малоустойчивых высотных поддержек. К работе с молотком должны допускаться только лица, прошедшие обучение работе с ним в объёме Руководства по эксплуатации и ГОСТ 22690-2015.

Обязательным требованием работы с молотком является обеспечение необходимых условий для измерений прочности - в противном случае полученные результаты будут некорректны, а молоток может быть повреждён!

При измерении вертикальных поверхностей (напр. стен) положение молотка относительно земли должно быть горизонтально-параллельным – см. рисунок левее. Именно в таком положении были определены градуировочные зависимости молотка, указанные в Таблице, наклеенной на корпусе прибора, где этому положению (горизонталь) соответствует угол ɑ=00 в середине Таблицы.
Для каждой контролируемой поверхности необходимо совершить не менее 10 ударов молотком.

Модели молотков Шмидта различаются областью допустимых объектов исследования и значениями энергии удара:

• Модель 225А (стандартная энергия удара 225 Дж) для бетона с максимальным размером частиц < 32 мм.
• Типичные области применения: проверка однородности, выявление областей с плохим качеством бетона и определение прочности на сжатие.
• Самая распространённая модель, используется более чем в 95% случаев.
• При измерении горизонтальных и наклонных поверхностей (напр. пола, потолка и пр.) после отображения в окне измерительной шкалы результата измерения ползунком-индикатором необходимо ввести поправку к этому результату согласно
• Таблице по соответствующему углу ɑ равного -900; -600; -450; +900; +600 или +450 в зависимости от положения молотка в момент измерения по отношению к контролируемой поверхности.
• Пример: при измерении бетонной стяжки на полу (молоток направлен вертикально вниз, угол ɑ = -900) получено значение отскока R=35 (крайний левый столбец Таблицы).
• Этому значению в крайнем правом столбце (угол -900) соответствует значение 38,2 – оно будет являться истинным значением прочности на сжатие для цилиндра равным 38,2 Н/мм2.
