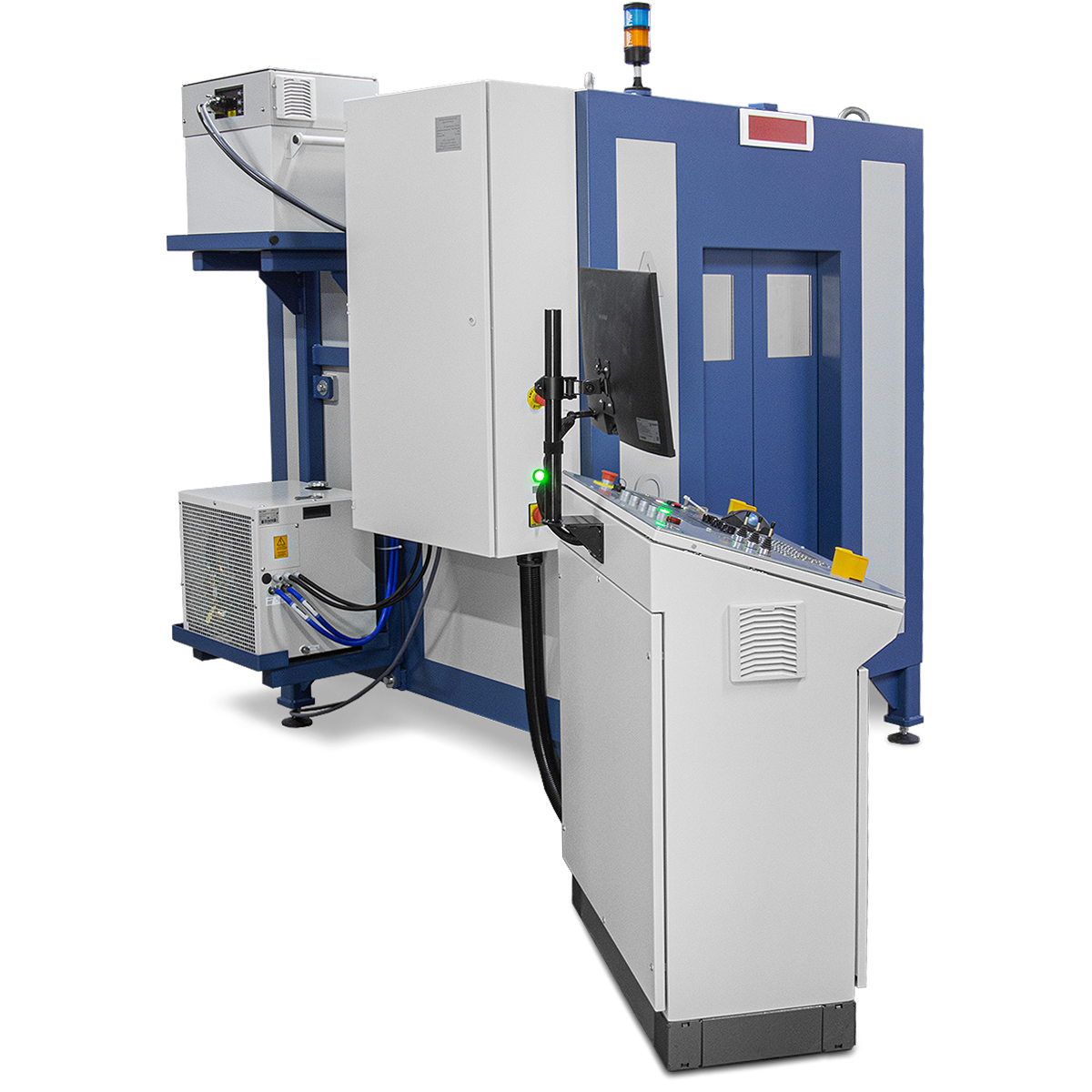

Рентгенотелевизионная система СУРА 60-94 160 кВ разработана для неразрушающего контроля литых колесных дисков диаметром от 13″ до 22″ и массой до 50 кг. Система обеспечивает получение результатов контроля в режиме реального времени.

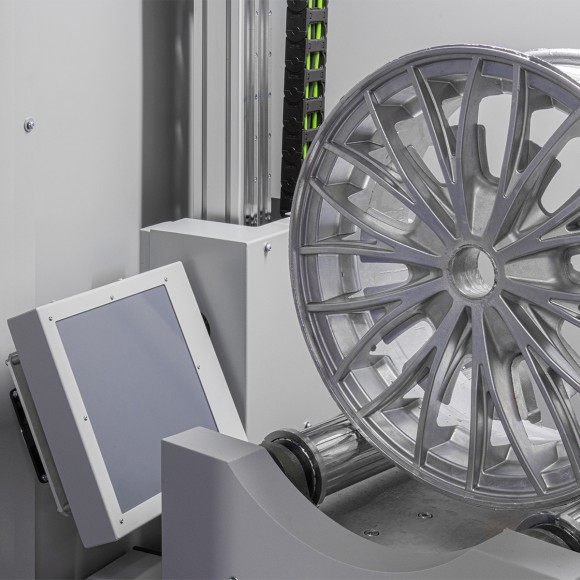

В качестве источника ионизирующего излучения в системе используется стационарный высокостабилизированный рентгеновский аппарат кабельного типа с напряжением 160 кВ. Приемником излучения служит цифровой динамический детектор Экоскан на основе аморфного кремния. Детектор стоек к прямому рентгеновскому излучению, обеспечивает высокую скорость передачи данных и высокое качество получаемых изображений.

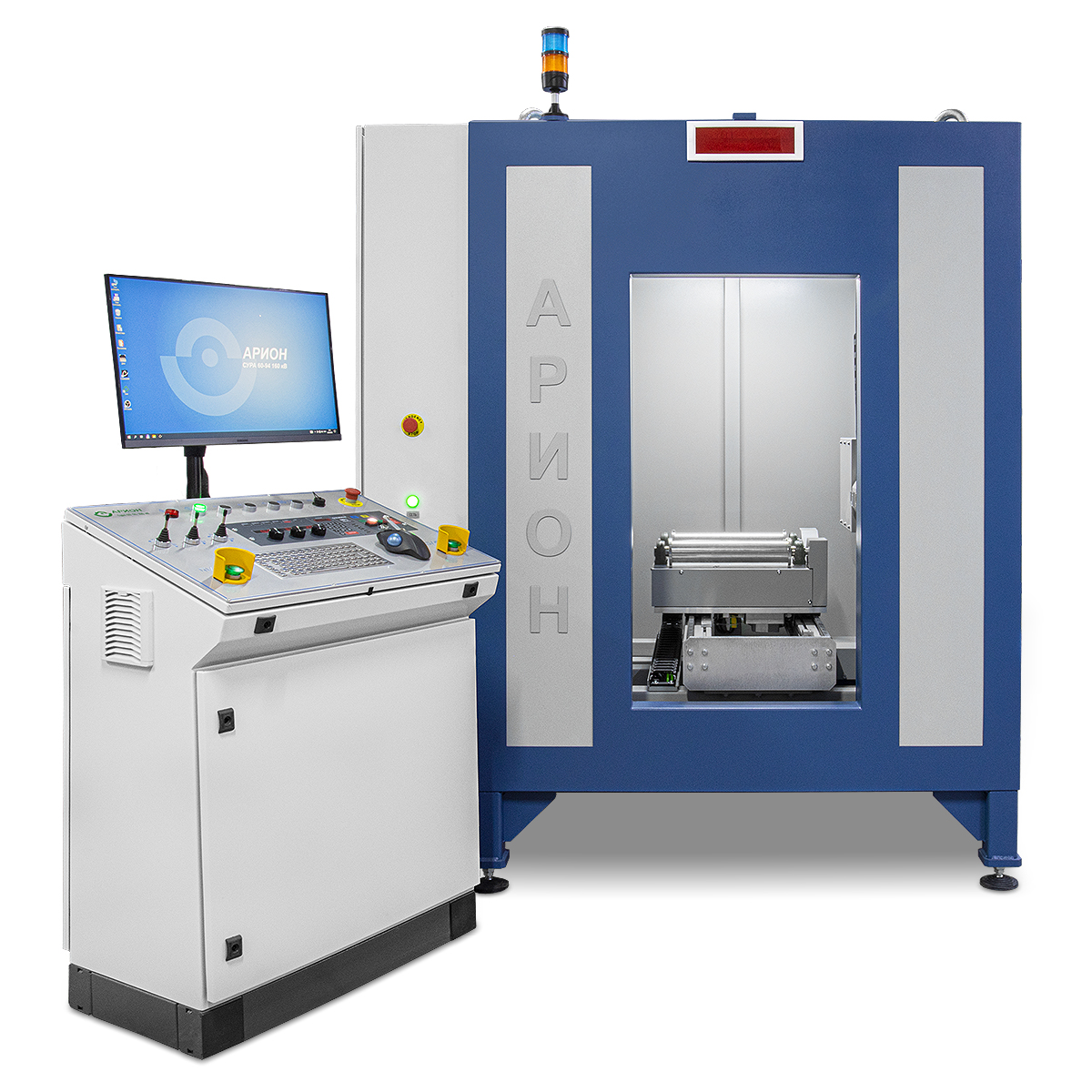

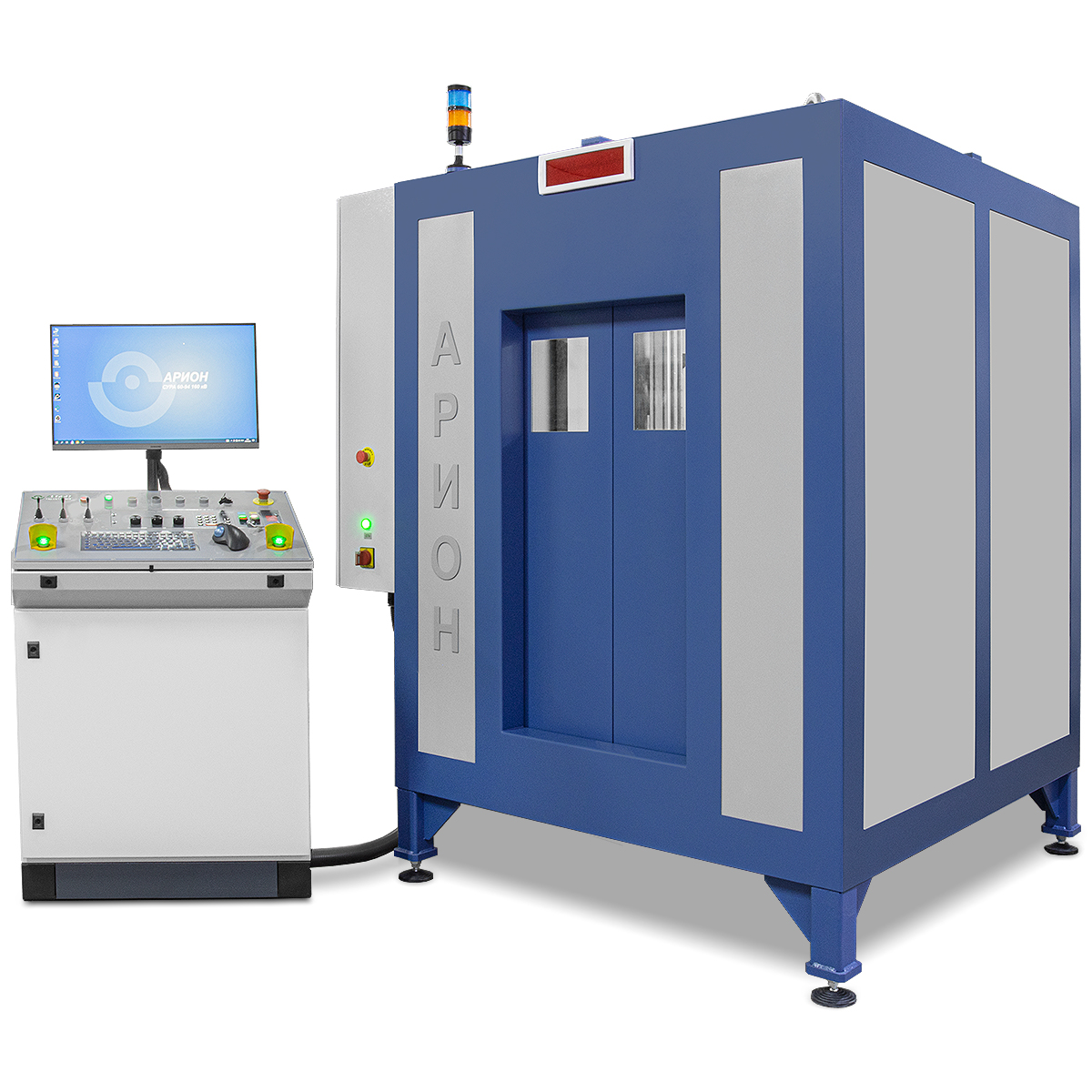

Камера радиационной защиты ослабляет первичное и рассеянное излучение до регламентируемых нормативными документами значений, обеспечивая безопасность персонала. Автоматические сдвижные двери камеры оснащены рентгенозащитными просмотровыми окнами. Система безопасности блокирует работу рентгеновского аппарата при открытой или неплотно закрытой двери, а также блокирует открытие двери снаружи во время подачи излучения.
Система позиционирования

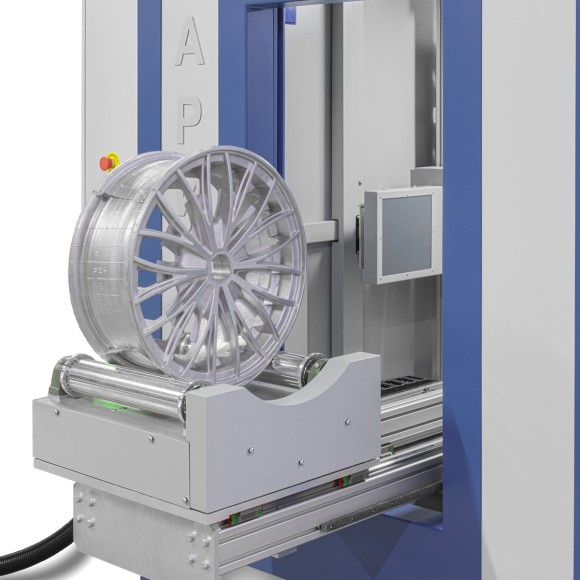

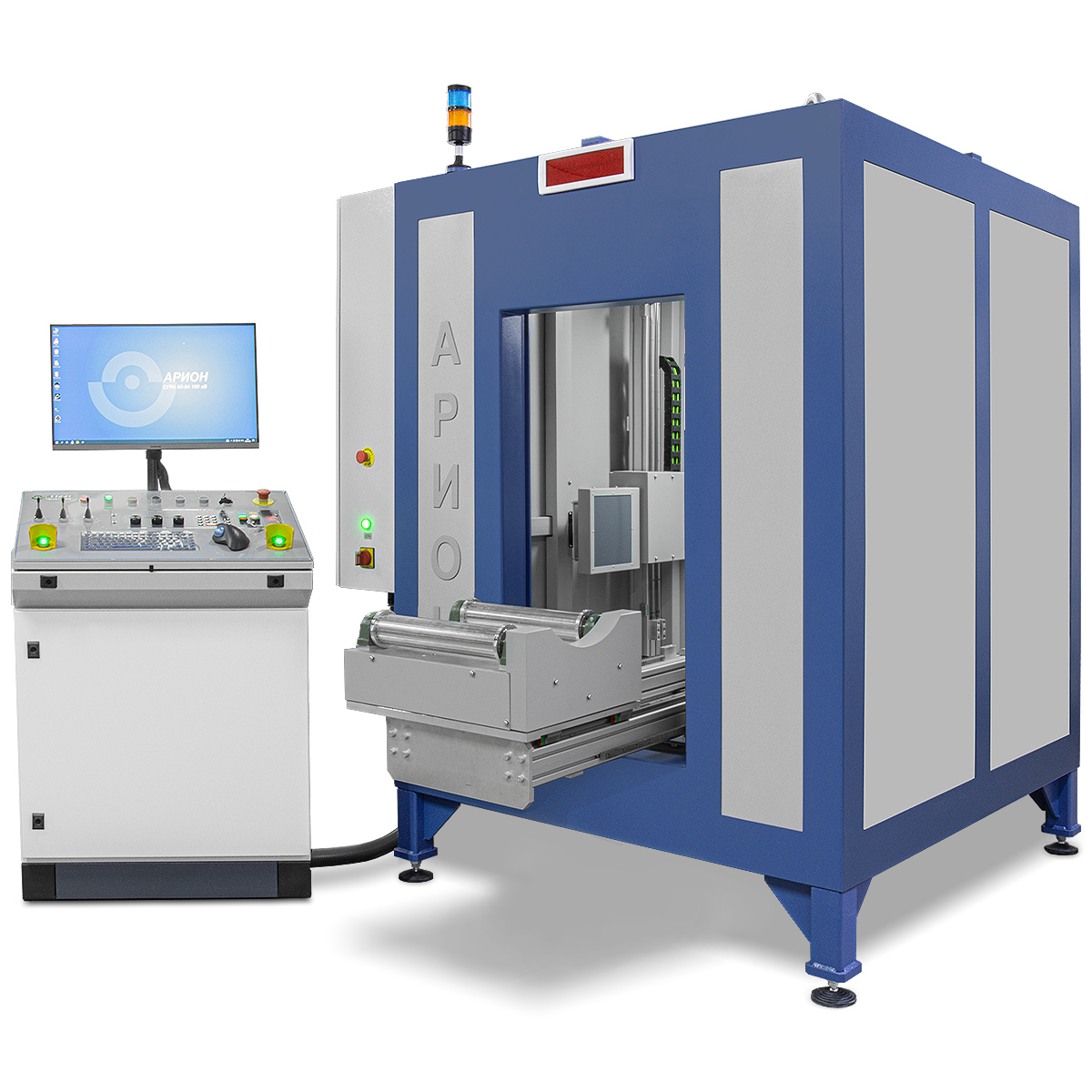

Для позиционирования объекта контроля, излучателя и детектора система СУРА 60-94 160 кВ оснащена выдвижным поворотным столом и двумя независимыми манипуляторами.

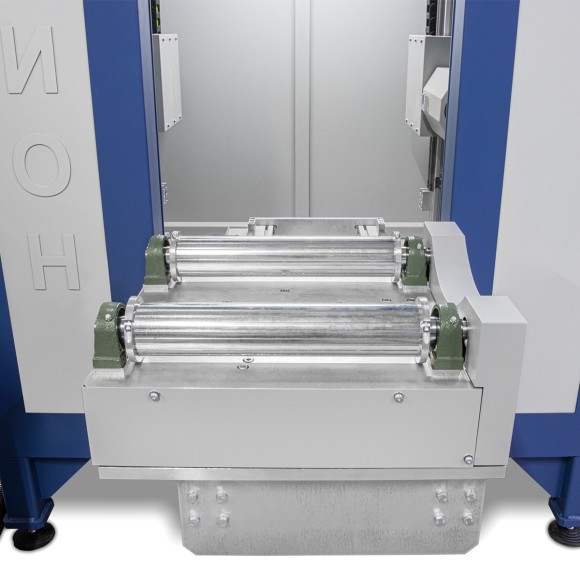

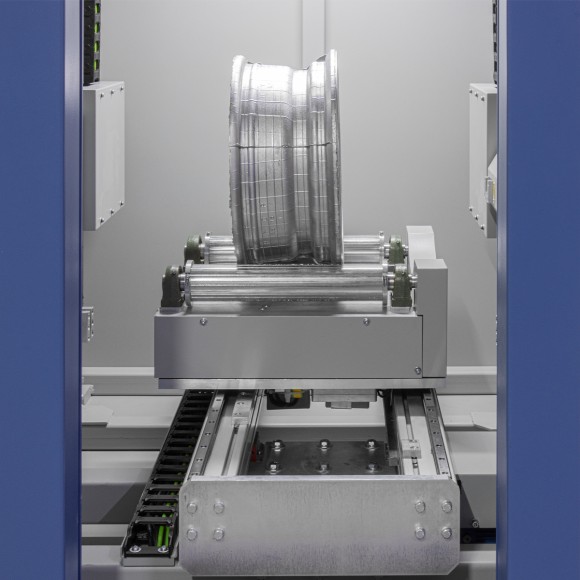

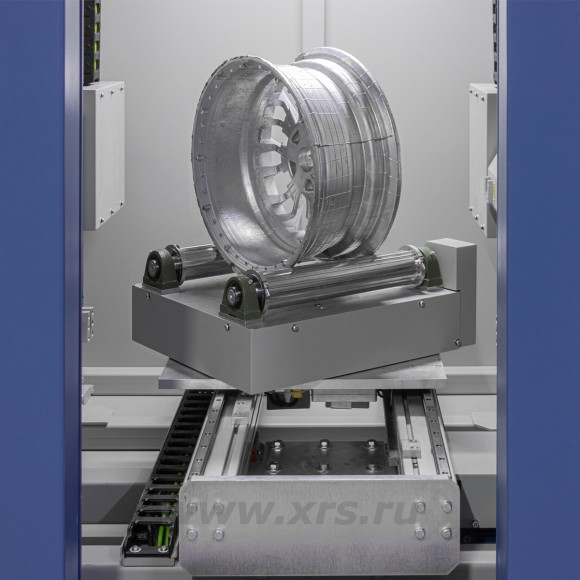

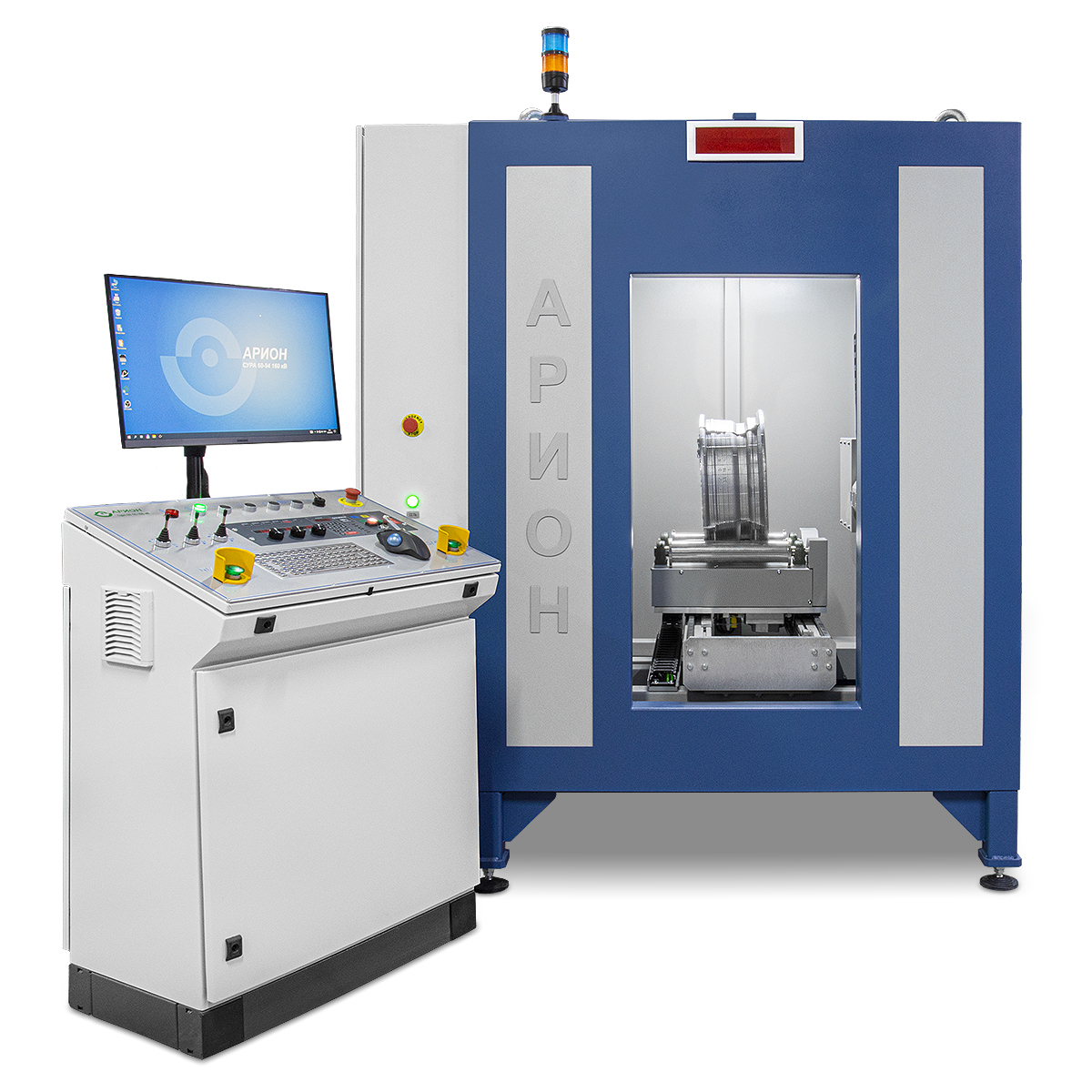

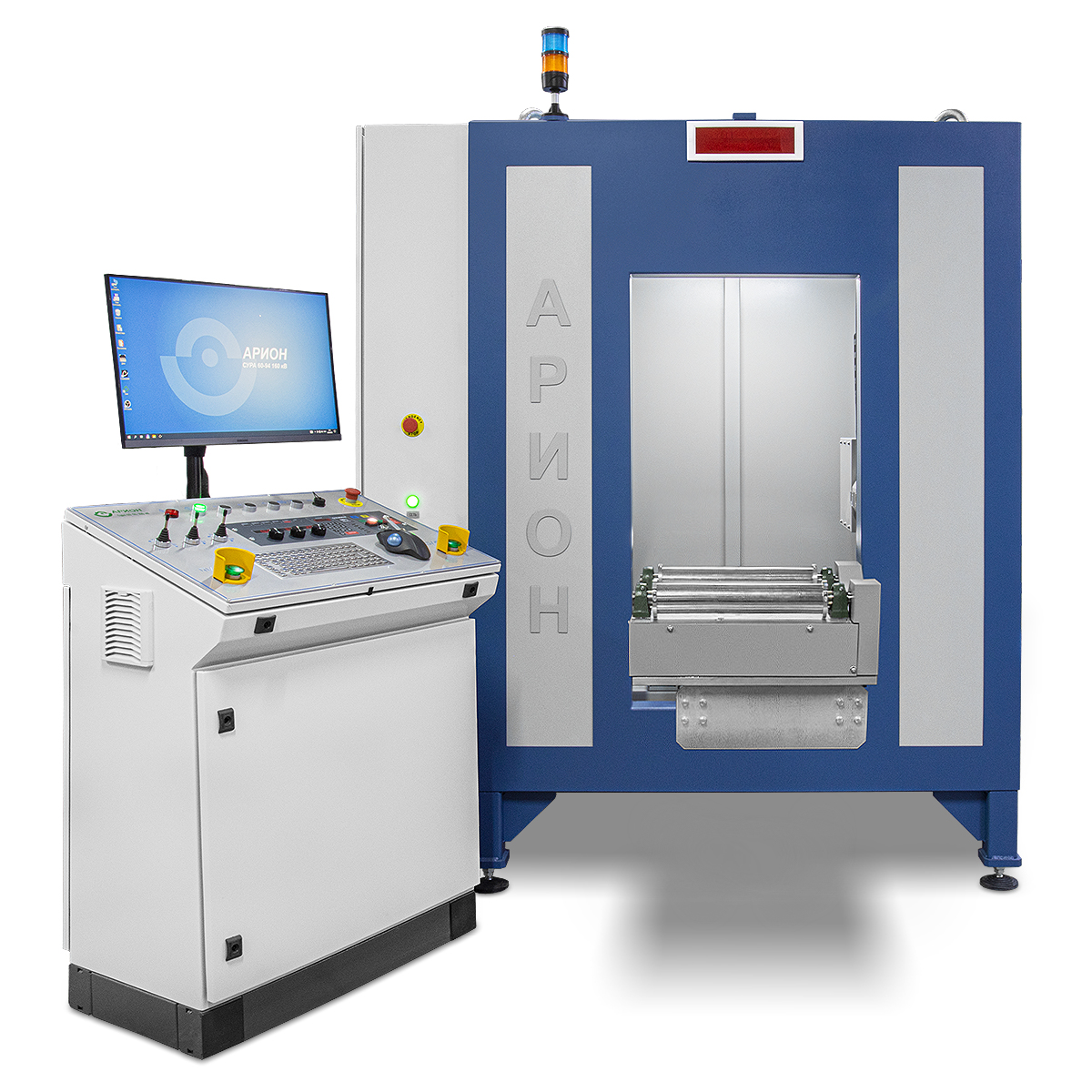

Контролируемый диск устанавливается на роликовый ложемент выдвижного поворотного стола. Манипулятор стола обеспечивает перемещение объекта контроля по нескольким осям:
- горизонтальное перемещение перпендикулярно оси излучения
- вращение поворотного стола на 360°
- вращение объекта контроля вокруг своей оси на 360°
Два независимых манипулятора обеспечивают согласованное вертикальное перемещение детектора и излучателя рентгеновского аппарата, а также их синхронный наклон на ±30°. Все перемещения роликового ложемента, поворотного стола и манипуляторов системы автоматизированы.
Управление системой

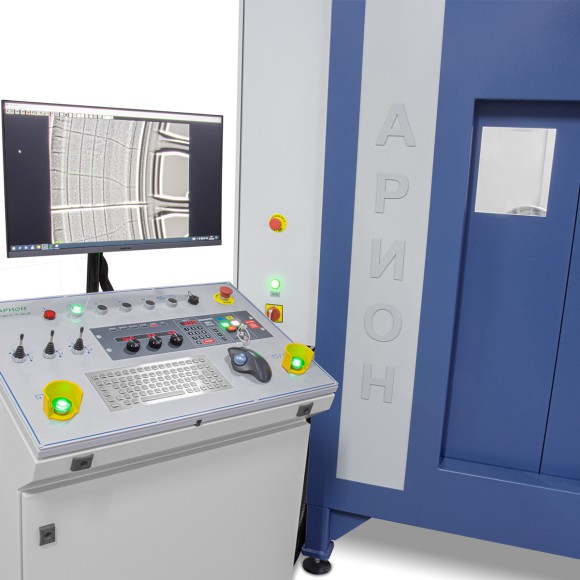

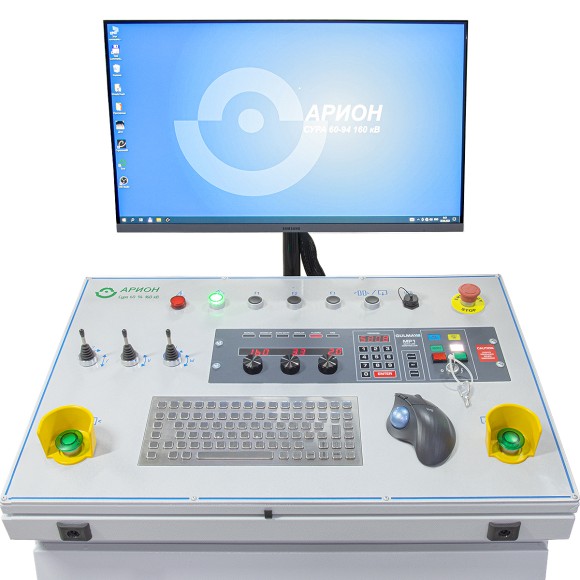

Панель управления системой оснащена эргономичной наклонной консолью и двумя цветными мониторами. На консоли размещены джойстики управления перемещением, кнопка аварийной остановки, кнопки открытия/закрытия дверей камеры, выгрузки/загрузки поворотного стола, модуль управления рентгеновским аппаратом, трекбол и клавиатура для ввода информации.
Оператор может управлять всеми компонентами системы как в ручном, так и в автоматическом режимах. Для работы в автоматическом режиме весь процесс контроля настраивается и сохраняется в специализированном программном обеспечении СУРА. В соответствии с выбранной программой осуществляется пошаговое автоматическое позиционирование диска, захват изображения с применением соответствующих параметров экспозиции и расшифровка изображения с использованием подобранных фильтров и алгоритмов обработки рентгеновских снимков.
Комплектация
- Рентгенотелевизионная система СУРА 60-94 160 кВ в составе:
— камера радиационной защиты;
— манипулятор;
— рентгеновский аппарат;
— аморфно-кремниевый детектор;
— панель управления;
— промышленный детектор.
- Паспорт
- Руководство по эксплуатации
