Рентгенографическая система СУРА 120-65 200 кВ

Рентгенографическая система СУРА 120-65 200 кВ используется для проведения радиографического контроля в стационарных условиях. Предназначена для контроля изделий:

• диаметром до 1200 мм,
• высотой до 650 мм,
• с толщиной стенки 30–35 мм,
• массой до 200 кг.

В состав рентгенографической системы СУРА 120-65 200 кВ входят:

• камера радиационной защиты АРИОН-19.15.11.11,
• манипулятор,
• комплекс цифровой радиографии Экоскан 10,
• рентгеновский аппарат РПД-200 С с установленной хомут-диафрагмой и лазерным целеуказателем.

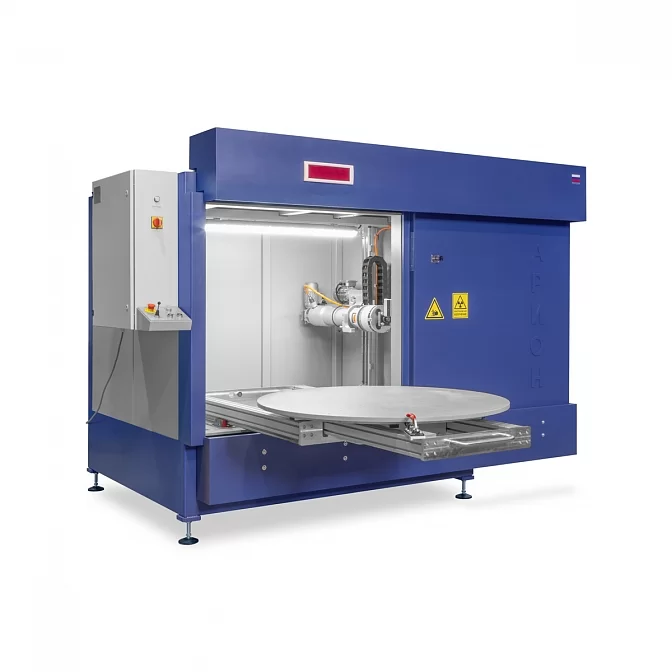

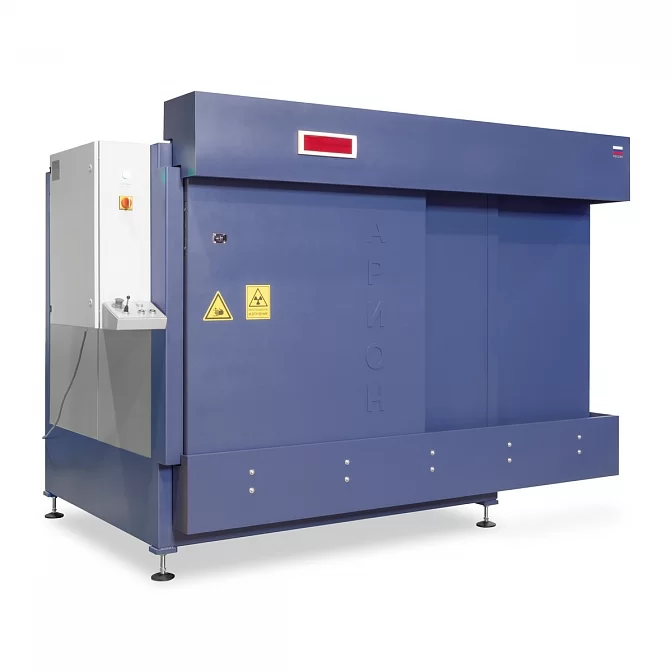

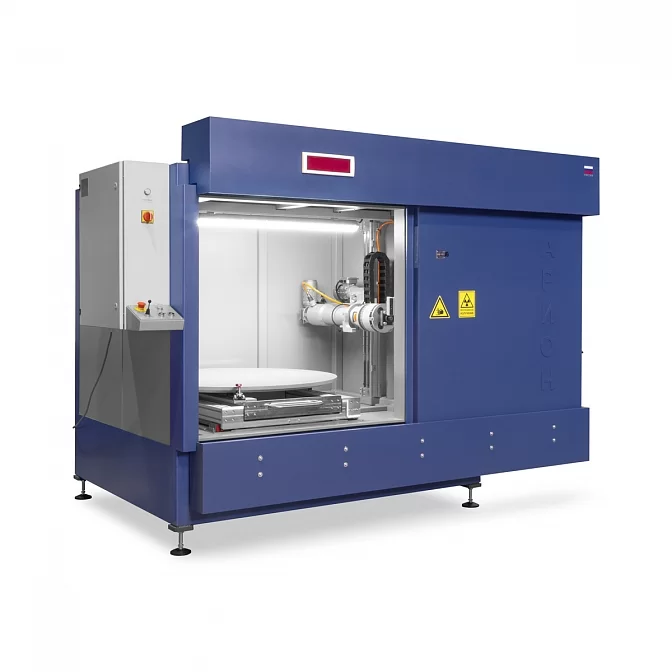

Камера радиационной защиты — каркасная конструкция из свинца и стали с откатной рентгенозащитной дверью. Камера ослабляет первичное и рассеянное излучение до безопасных значений в соответствии с действующими нормами. Открытие откатной двери автоматизировано.

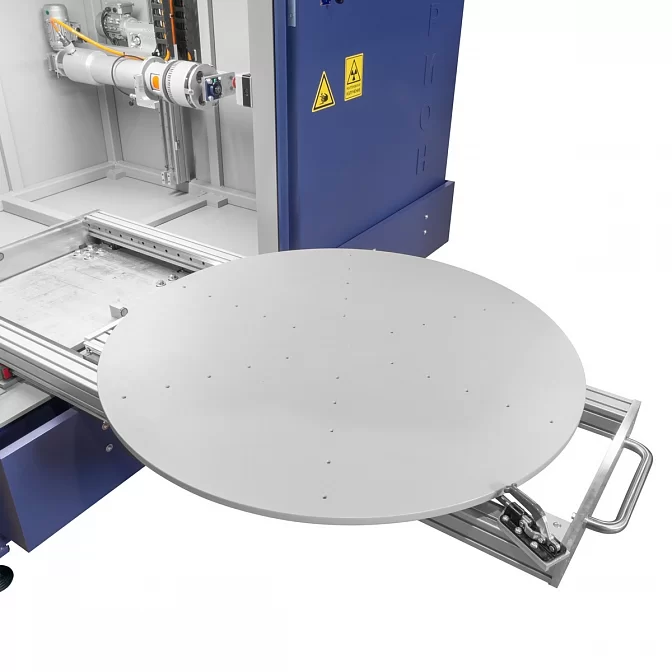

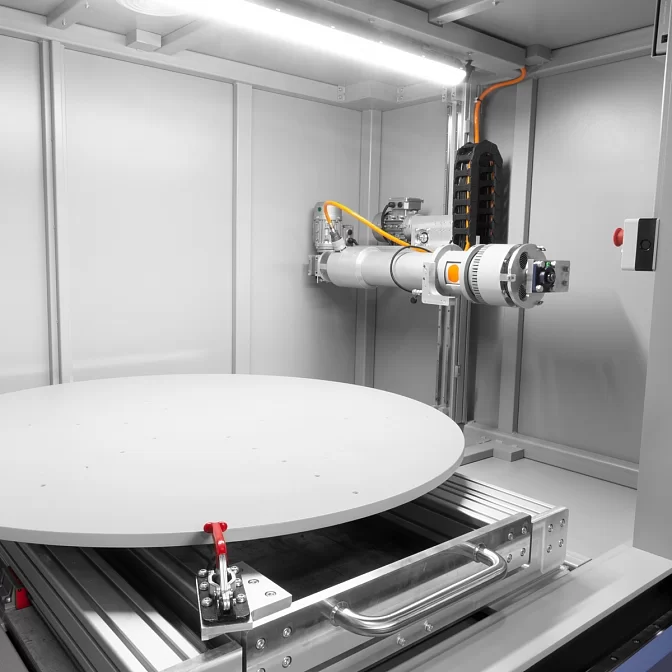

Камера оснащена поворотно-выдвижным столом, на котором позиционируется объект контроля. Перемещение стола и поворот столешницы осуществляется вручную. Для фиксации поворота стола в нужном положении используется зажимное устройство.

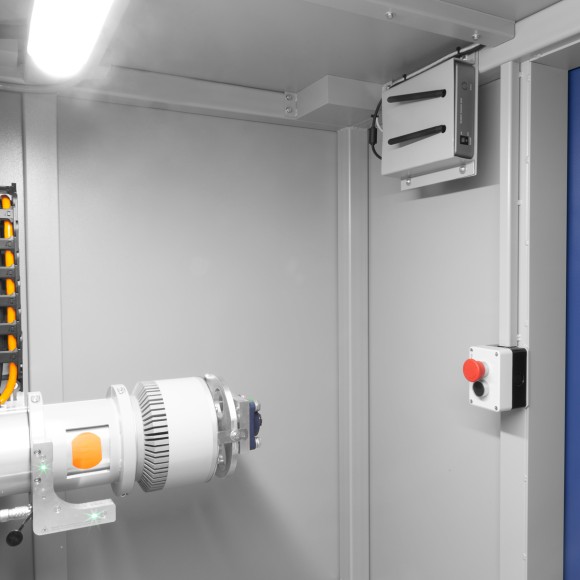

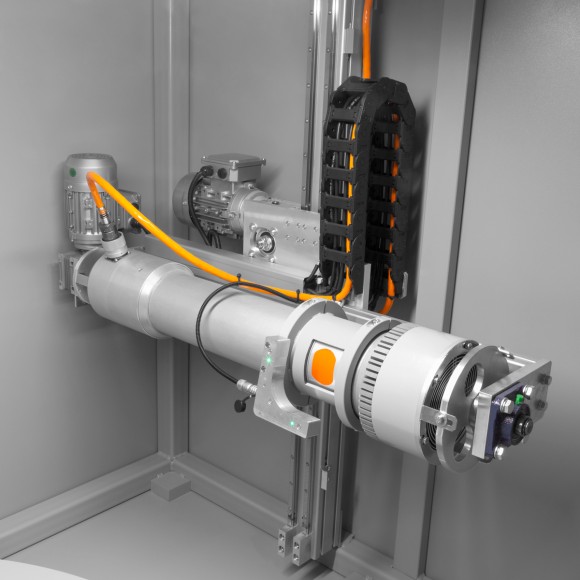

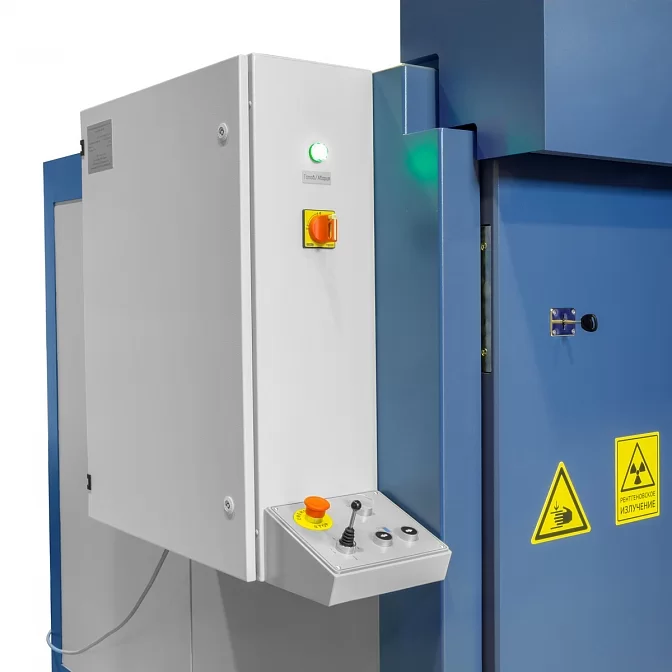

Манипулятор рентгеновского аппарата, расположенный внутри камеры, перемещает блок излучателя рентгеновского аппарата. Оператор управляет манипулятором с помощью джойстика, расположенного на стойке управления. Манипулятор позволяет перемещать излучатель вертикально (от 0 до 700 мм относительно стола), а также поворачивать его относительно горизонтальной плоскости на 90° (45° вверх и 45° вниз).

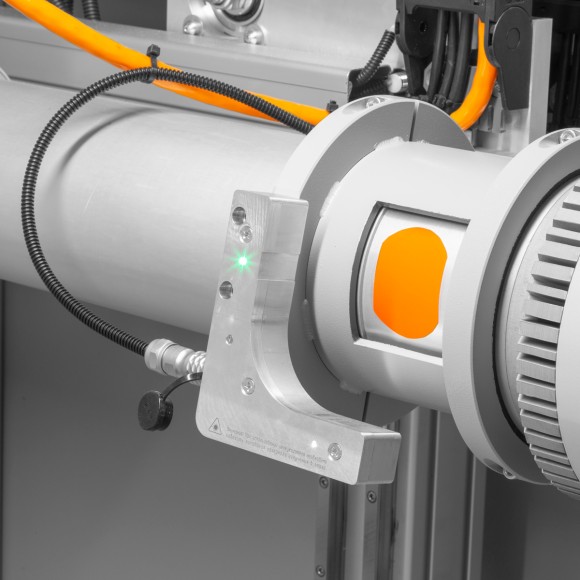

Рентгеновский аппарат РПД-200 С в составе рентгенографической установки может быть заменен на другой аппарат постоянного тока с направленным выходом излучения и напряжением до 200 кВ. Для удобства прицеливания окно излучателя аппарата снабжено лазерным целеуказателем, формирующим перекрестие линий зеленого цвета.

Комплекс цифровой радиографии Экоскан 10 используется для получения рентгенографического изображения. Плоскопанельный детектор соединяется с компьютером оператора по Wi-Fi. Программное обеспечение комплекса передает снимки с детектора на компьютер, а также обеспечивает их дальнейшую расшифровку. Использование КЦР Экоскан 10 в составе системы позволяет получать снимки в режиме реального времени и значительно ускоряет процесс контроля. При необходимости КЦР может быть заменен на запоминающие пластины или радиографическую пленку.

Состав комплекса цифровой радиографии Экоскан 10:

• плоскопанельный цифровой детектор,
• управляющую станцию оператора (ноутбук и планшет),
• программное обеспечение «Стражник» на каждой управляющей станции,
• комплект кабелей питания и связи,
• нагревательный элемент,
• фильтр для калибровки детектора,
• защитный кожух детектора с устройствами крепления к объекту контроля,
• комплект дополнительных аккумуляторов,
• блок управления и питания детектора,
• транспортировочный кейс.
