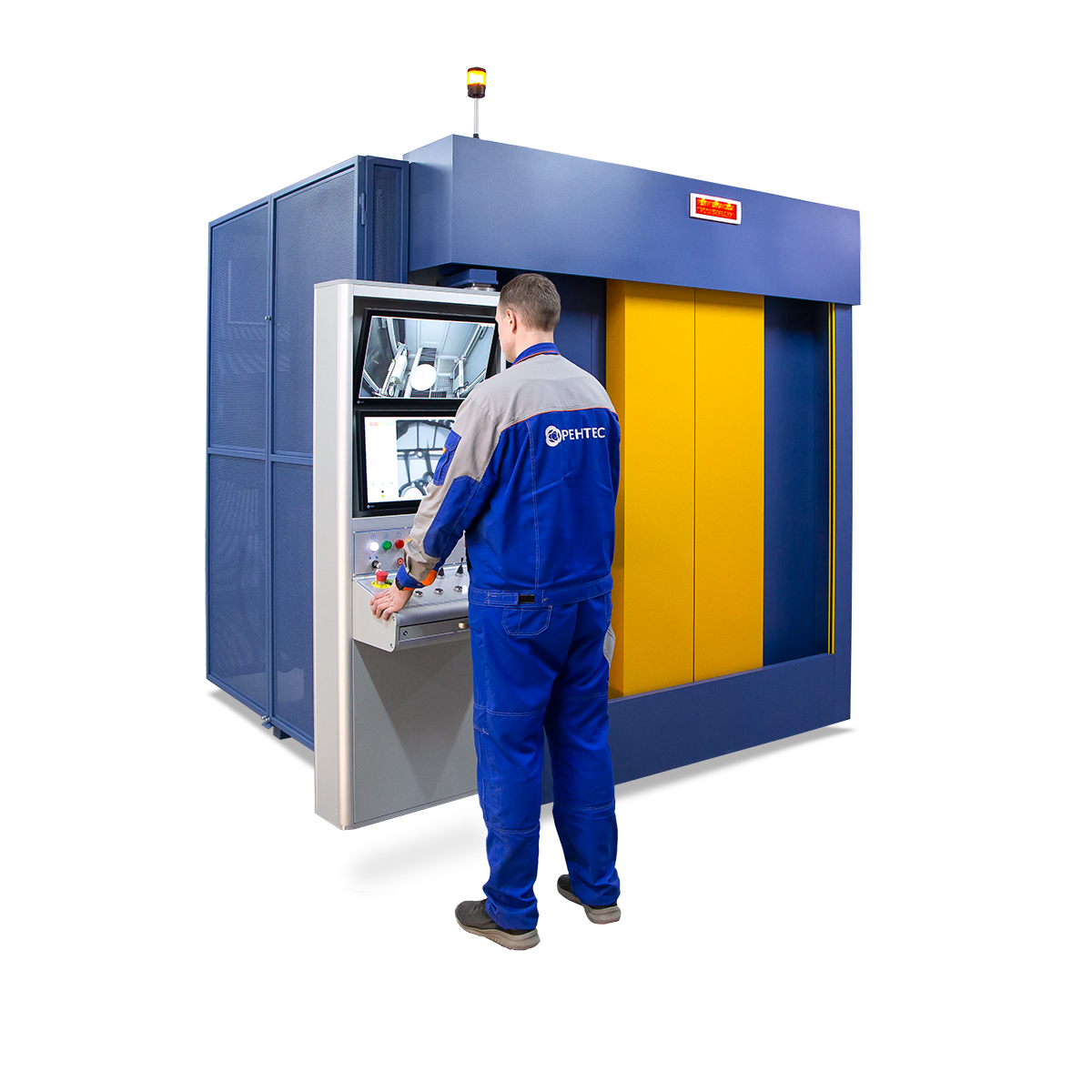

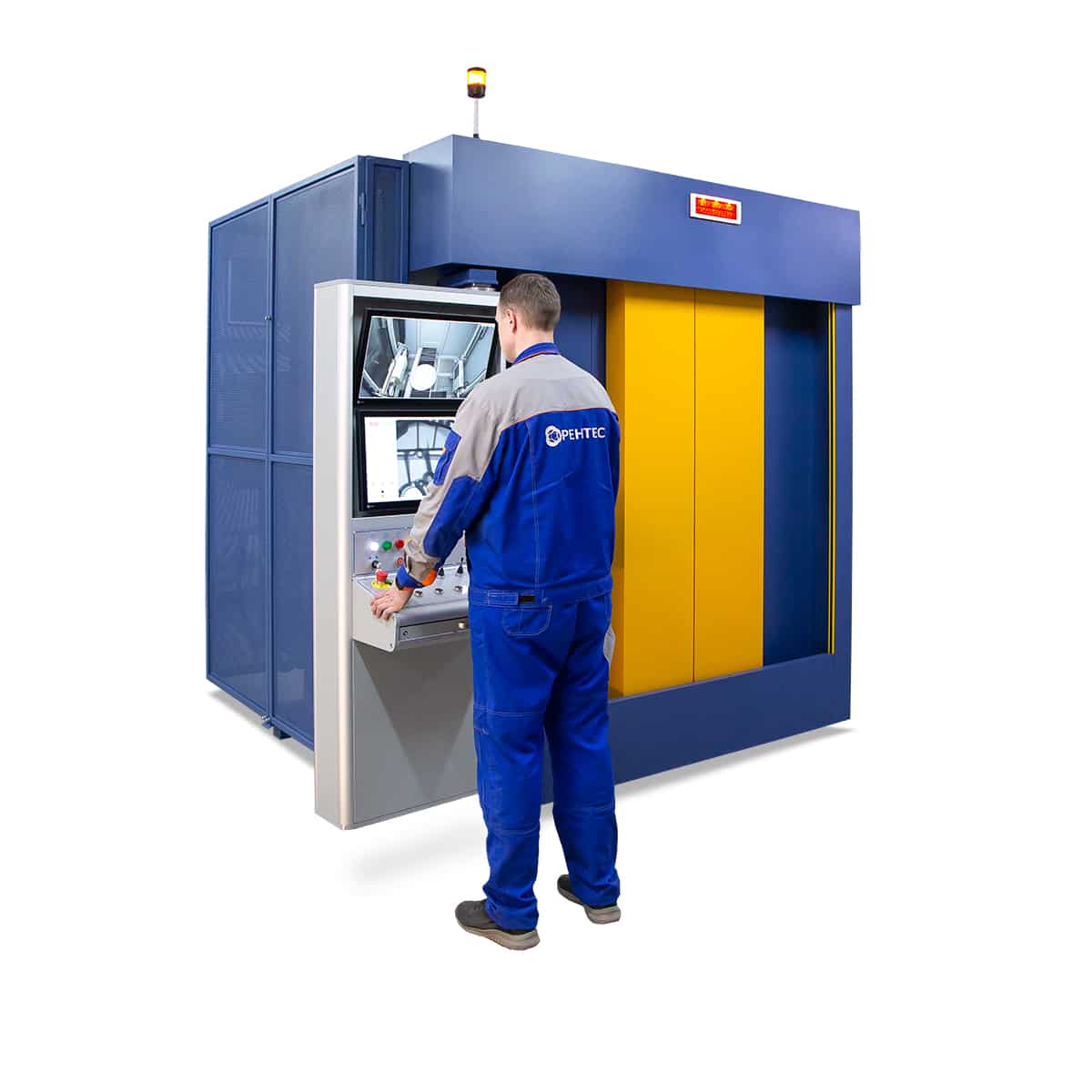

Индустриальный томограф СУРА 70-120 320 кВ

Индустриальный томограф СУРА 70-120 320 кВ предназначен для неразрушающего контроля отливок цветного или чугунного литья на выявление внутренних дефектов, а также для получения их 3D-моделей. Томограф способен работать круглосуточно, в ручном или автоматическом режиме по заранее заданной программе.

Состав томографа

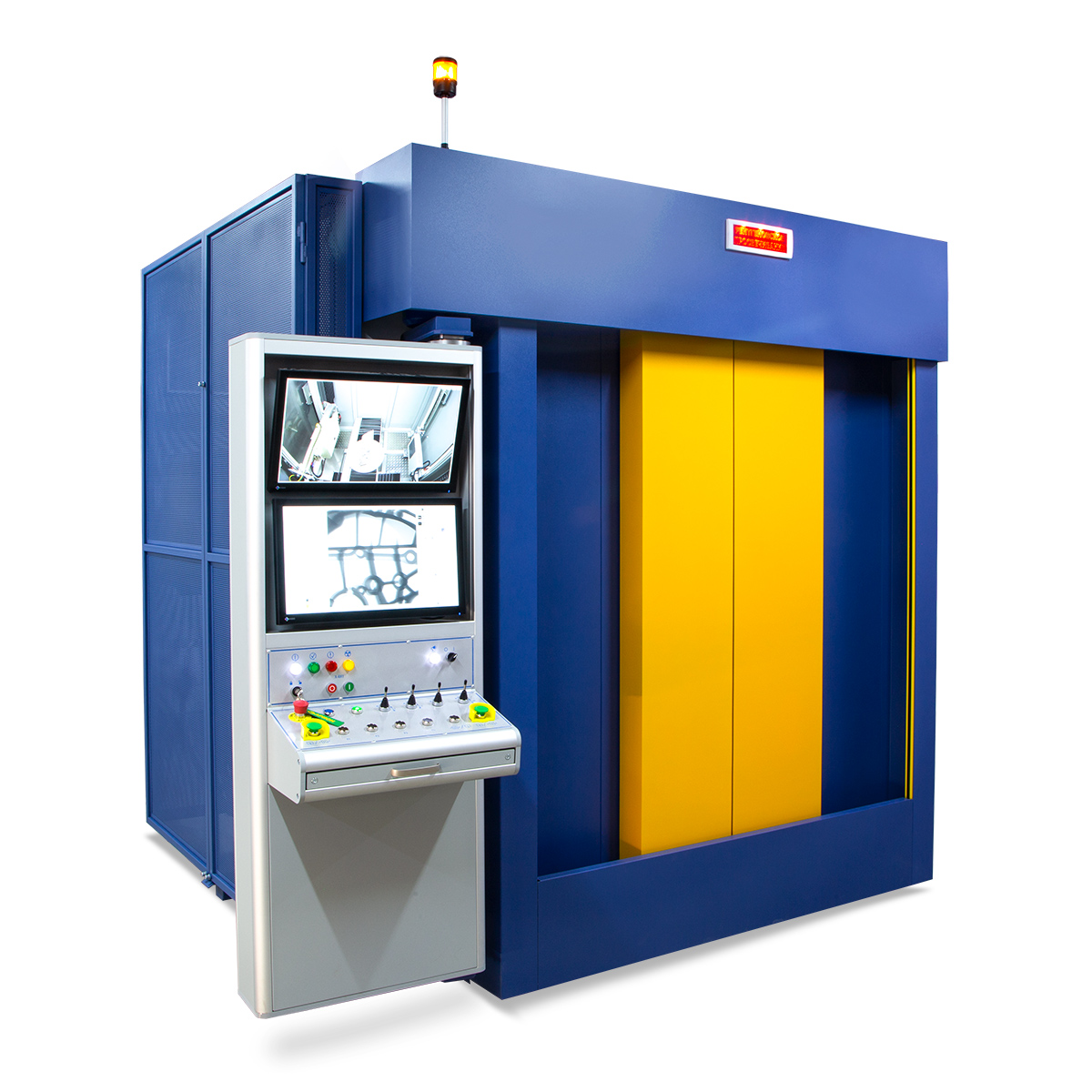

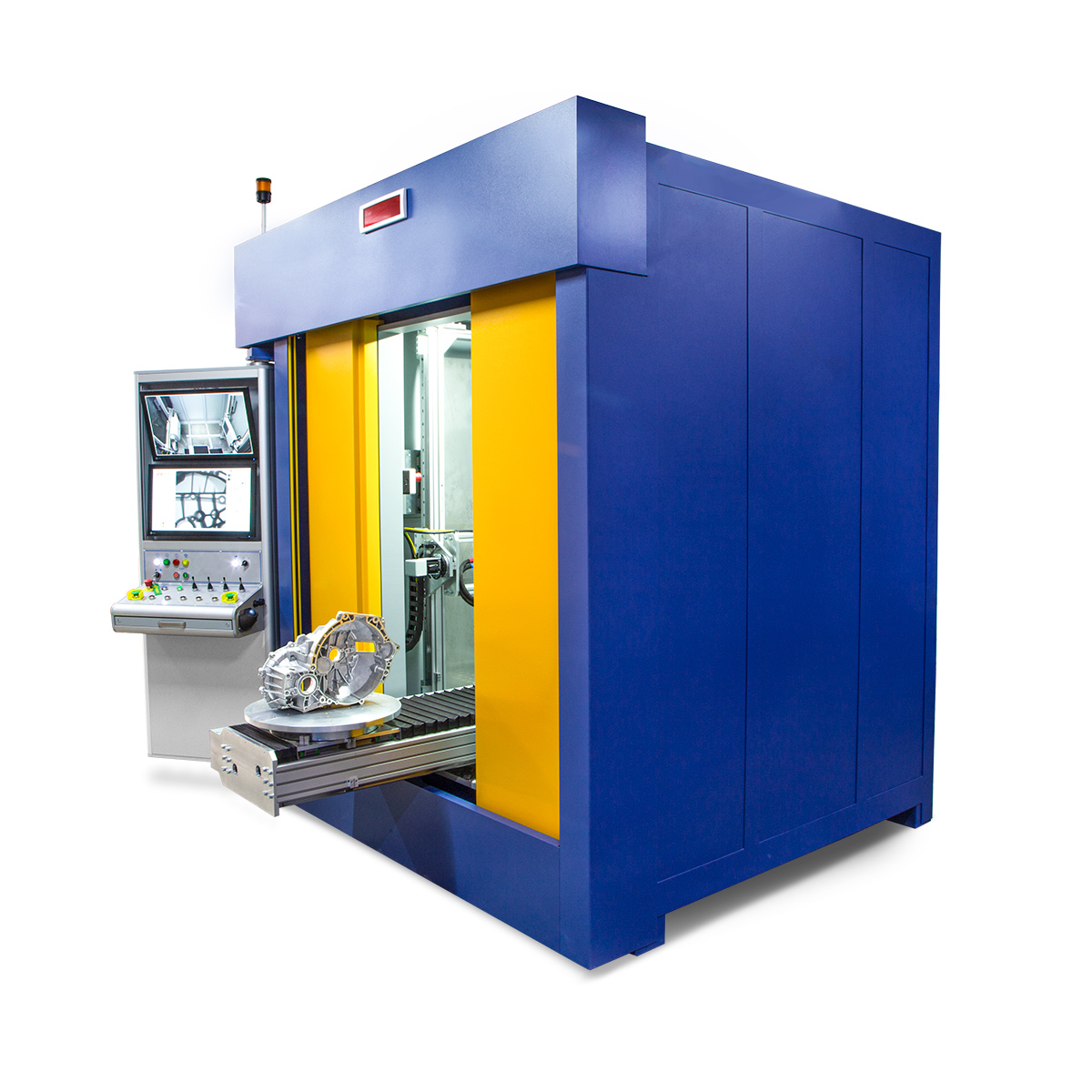

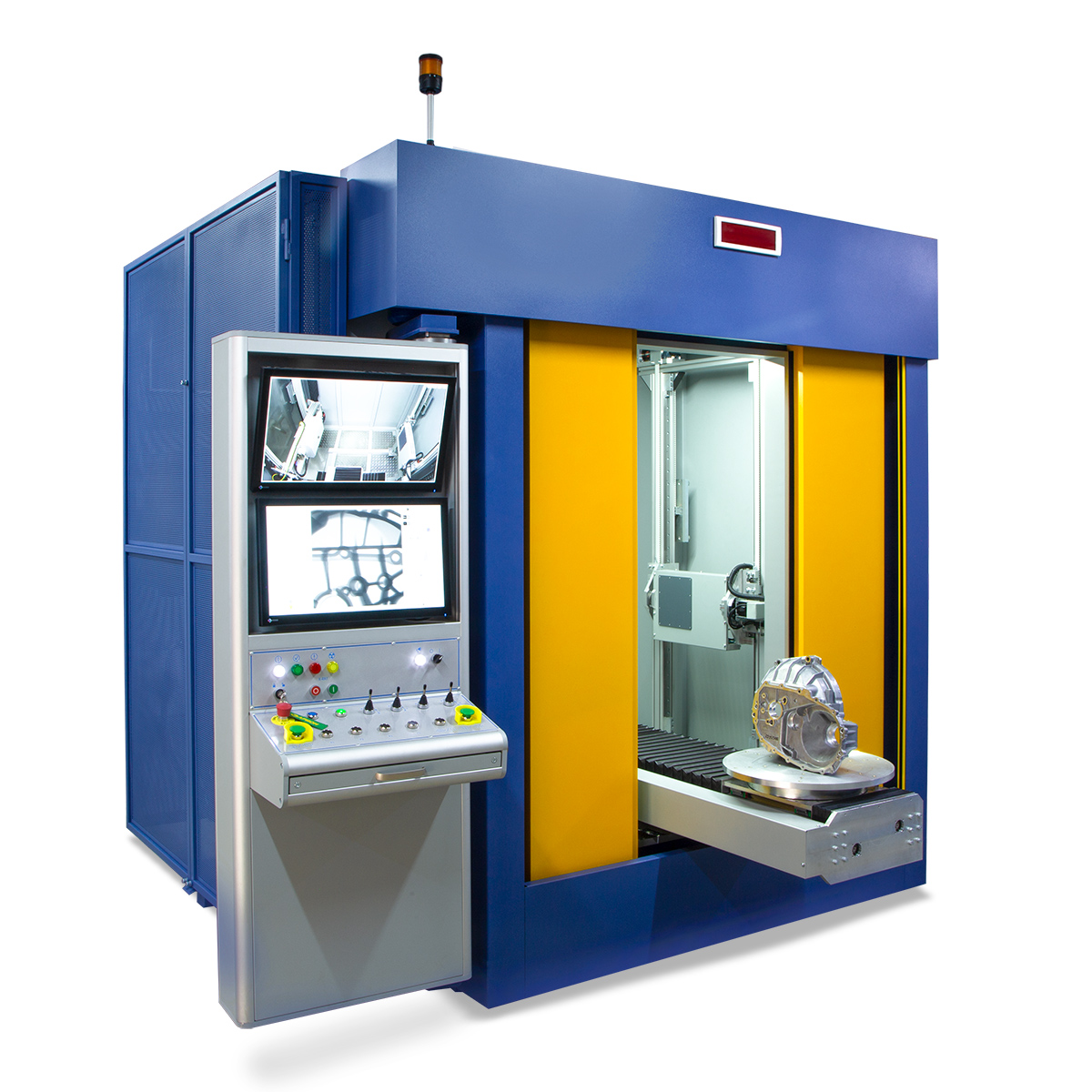

СУРА 70-120 320 кВ включает в себя рентгенозащитную камеру, манипулятор, рентгеновский аппарат, плоскопанельный детектор, панель управления и станцию томографического контроля.

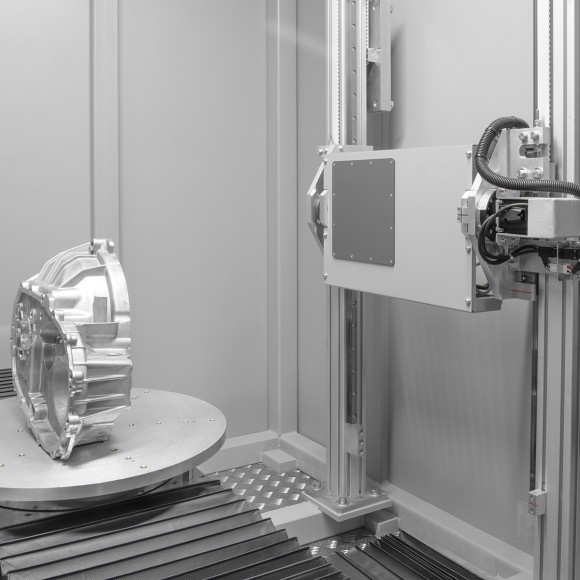

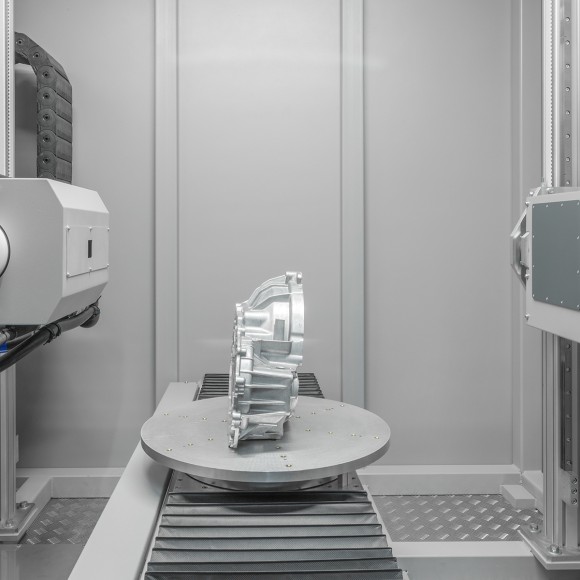

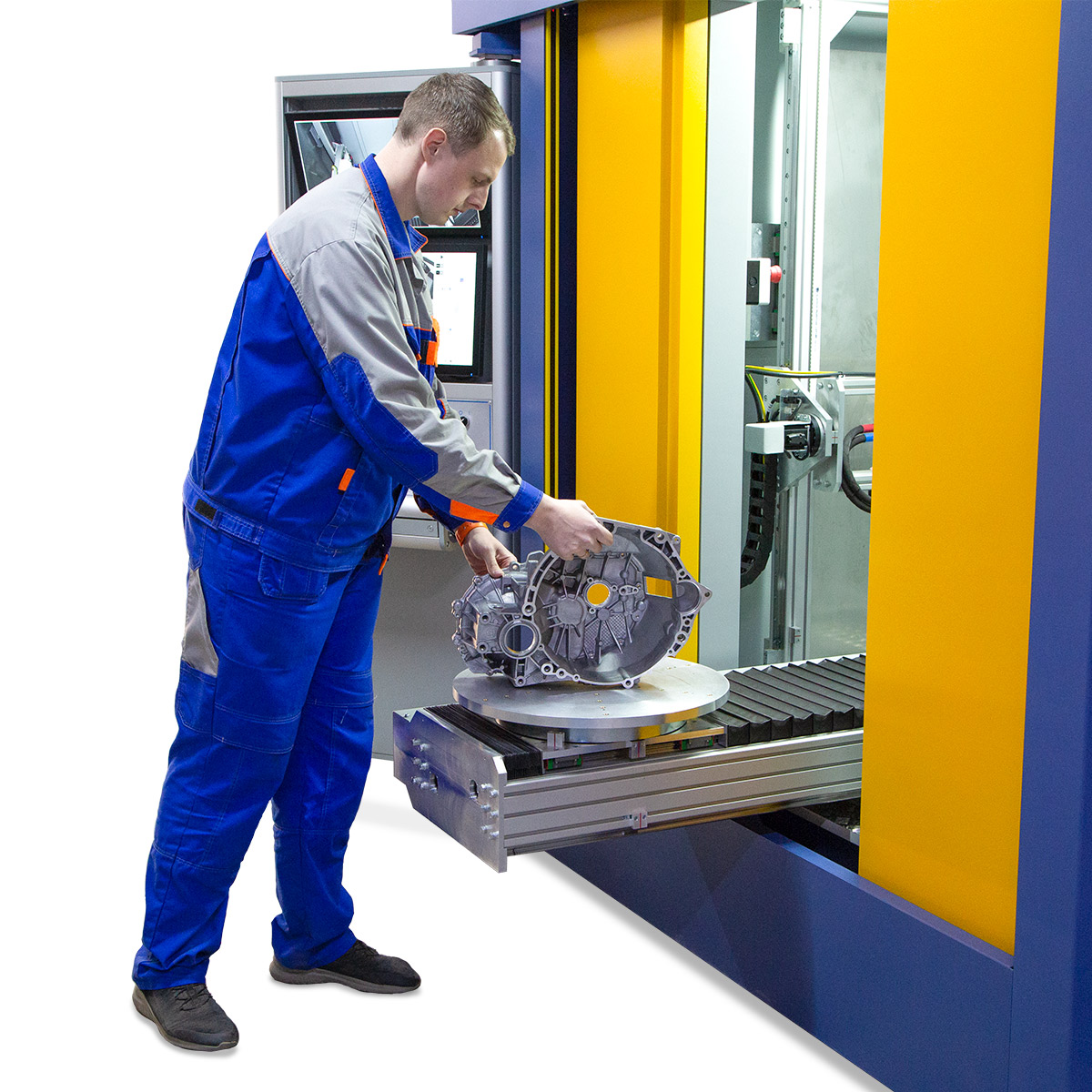

Рентгенозащитная камера ослабляет первичное и рассеянное излучение до безопасных значений в соответствии с действующими нормами. Камера оснащена двустворчатой автоматической раздвижной дверью с проемом 700 × 1200 мм. Для загрузки и позиционирования объекта контроля используется выдвижной поворотный стол. Стол поворачивается вокруг своей оси на 360° (ось V), может перемещаться вперед-назад (ось X) и вправо-влево (ось Z).

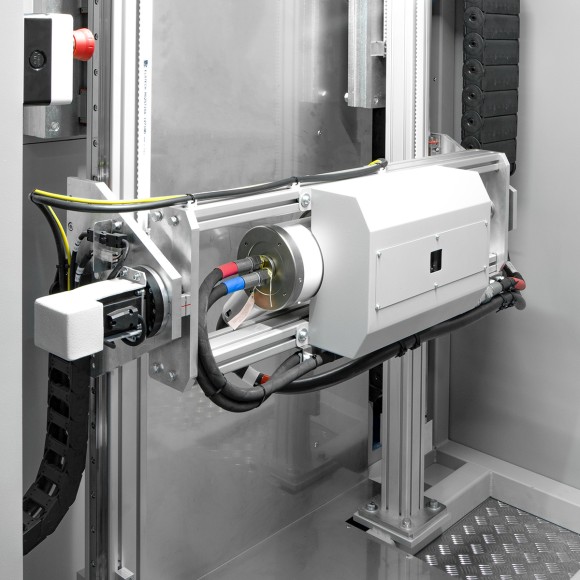

Два независимых манипулятора обеспечивают вертикальное перемещение рентгеновского излучателя и плоскопанельного детектора (оси Y1 и Y2), а также их наклон относительно горизонтальной плоскости на ±30° (оси U1 и U2).

Скорость перемещения по осям, синхронизация и точность позиционирования контролируется программным обеспечением. Оператор следит за движением манипуляторов и перемещением объекта контроля через видеокамеру, изображение с которой выводится на панель управления.

Источником ионизирующего излучения служит высокостабилизированный рентгеновский аппарат кабельного типа с напряжением 320 кВ. Приемник излучения — цифровой плоскопанельный аморфно-кремниевый детектор Экоскан. Детектор стоек к прямому рентгеновскому излучению, обеспечивает высокую скорость передачи данных и высокое качество изображения при непрерывном цикле работы.

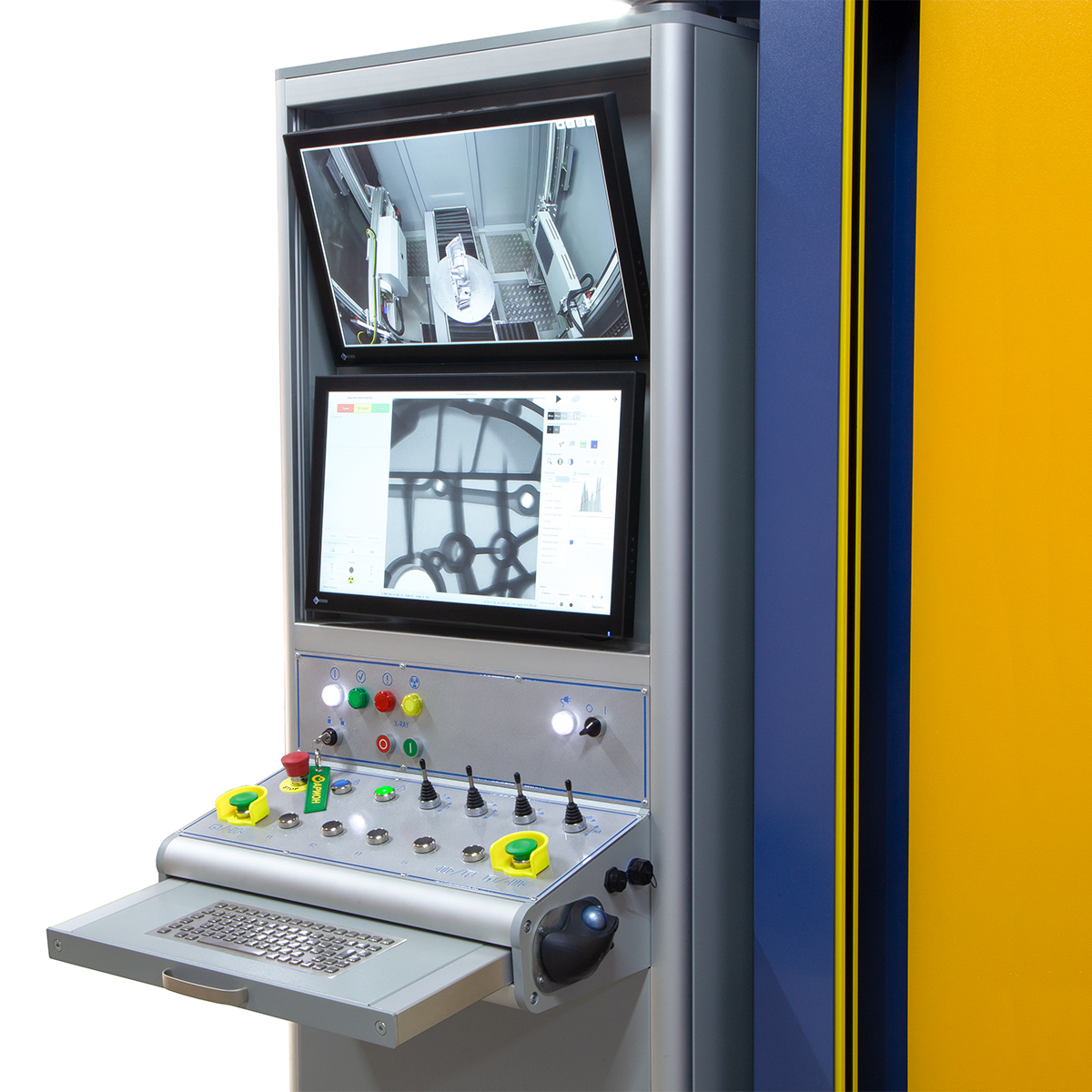

Панель управления интегрирована в корпус томографа и снабжена двумя цветными сенсорными мониторами. На консоли расположены джойстики перемещения манипулятора и изменения напряжения и тока, а также основные кнопки управления. На главный монитор выводится изображение с детектора, на вспомогательный — либо изображение с видеокамеры, либо эталонные изображения.

Режимы работы

Томограф СУРА 70-120 320 кВ может работать в ручном или автоматическом режиме.

В первом случае оператор вручную регулирует параметры рентгеновского излучения, управляет позиционированием объекта контроля, излучателя и детектора, а затем редактирует и анализирует полученное изображение.

Во втором случае процесс позиционирования и экспозиции полностью автоматизирован, оператор только анализирует готовые изображения. Для использования томографа в автоматическом режиме требуется составить программу работы для изделия, которое будет контролироваться. Такая программа включает в себя серию позиций, каждая из которых содержит данные о положении осей, значения напряжения и силы тока, а также параметры обработки полученных изображений.

Функция томографического контроля

В процессе томографического исследования объект контроля делает полный оборот, во время которого захватывается 360, 720 или 1440 изображений. Затем программа томографического сканирования обрабатывает снимки и, добавляя слой за слоем, моделирует трехмерное изображение. Результат может быть представлен в виде 3D-модели или в виде послойного разреза объекта в произвольно выбранных проекциях, что позволяет задействовать томограф в целях обратного проектирования.

Комплектация томографа СУРА 70-120 320 кВ

• Камера радиационной защиты
• Манипулятор перемещения рентгеновской трубки
• Манипулятор перемещения детектора
• Манипулятор позиционирования объекта контроля
• Система программируемых антибликовых шторок
• Автоматизированная система сменных фильтров
• Система автоматического управления манипуляторами
• Генератор высокого напряжения XRG 320
• Металлокерамическая рентгеновская трубка MXR-320HP/11
• Кабель высоковольтный на 320 кВ, длина 10 м (2 шт)
• Масляная система охлаждения, тип XUR OL 4503
• Комплект кабелей соединительных электрических
• Контроллер конфигурируемой системы защиты
• Аморфно-кремниевый детектор Экоскан с программным обеспечением
• Панель управления
• Промышленный компьютер
• Станция томографического контроля
• Комплект быстроизнашивающихся деталей
• Руководство по эксплуатации
• Паспорт
