Рентгенотелевизионная система СУРА 10-47 ШТ для контроля ленты штрипс

Рентгенотелевизионная система СУРА 10-47 ШТ для контроля ленты штрипс

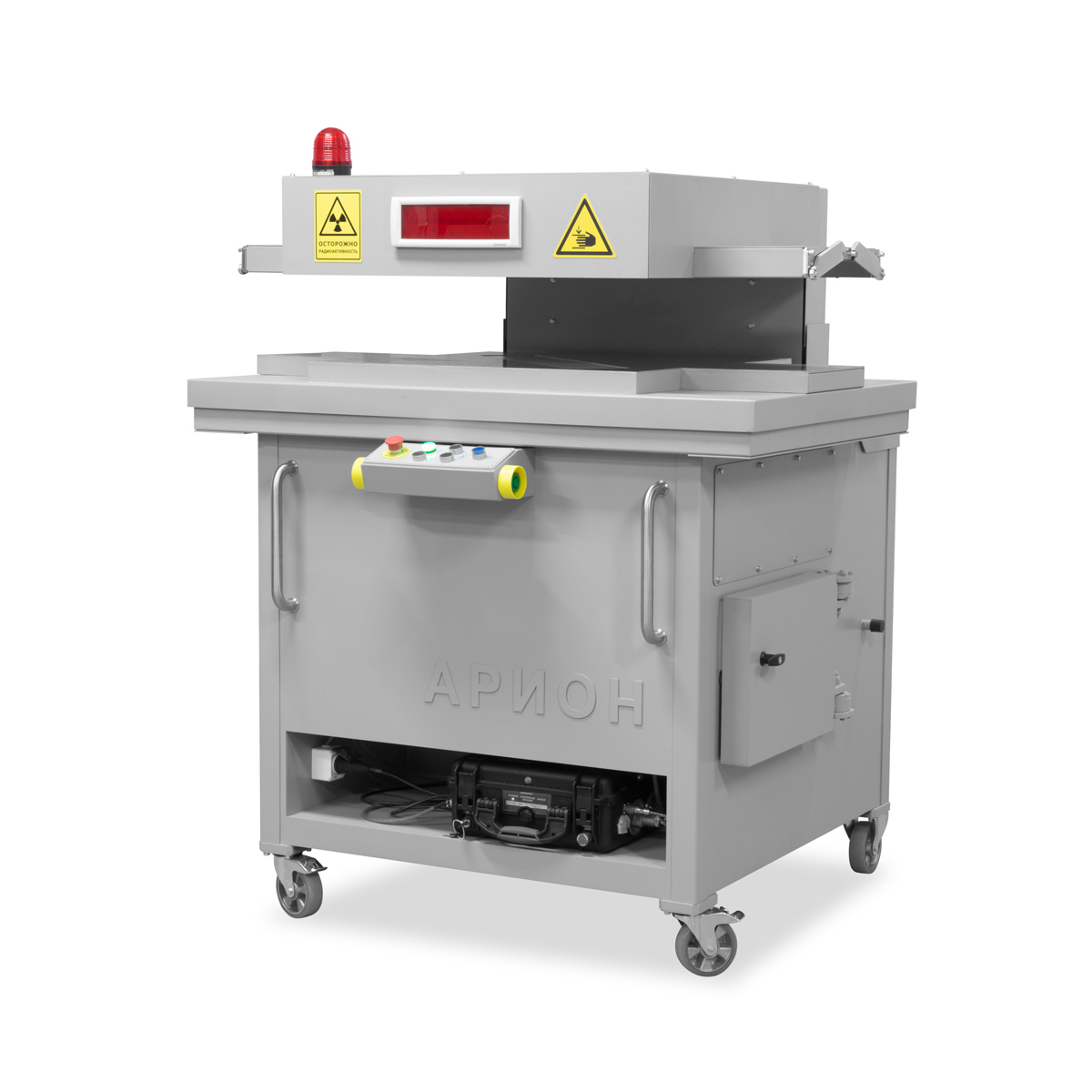

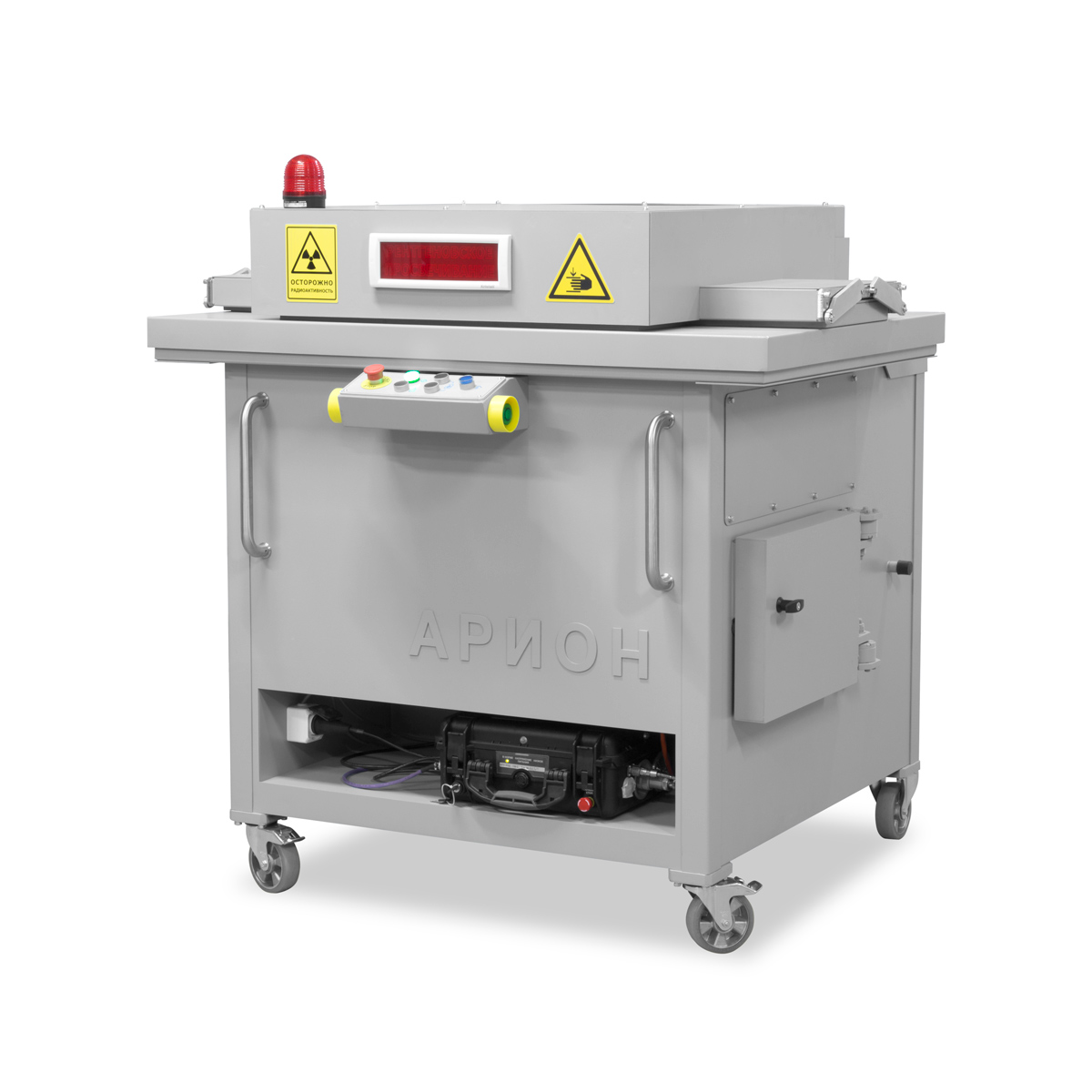

Рентгенотелевизионная система СУРА 10-47 ШТ с комплексом цифровой радиографии ЭКОСКАН 1030 предназначена для рентгеновского контроля стыковых сварных соединений ленты штрипс методом прямой цифровой радиографии. Максимальные размеры ленты: ширина — не более 470 мм, толщина — не более 10 мм.

Основное назначение этой рентгенотелевизионной установки — автоматизированный поточный контроль. Другими словами, она встраивается в поточный конвейер по производству ленты, позволяя осуществлять контроль сварных швов на месте, не прерывая рабочий цикл. В то же время СУРА 10-47 ШТ — это мобильная рентгеновская установка, которая при необходимости может перемещаться между несколькими конвейерами.

Устройство системы

В состав рентгенотелевизионной системы СУРА 10-47 ШТ входят следующие основные компоненты:

• камера радиационной защиты АРИОН-12.08.08.06 с панелью управления;
• рентгеновский аппарат РПД-150С с направленным выходом излучения и максимальным напряжением 150 кВ;
• плоскопанельный детектор ЭКОСКАН 1030 с системой визуализации;
• система управления;
• система безопасности.

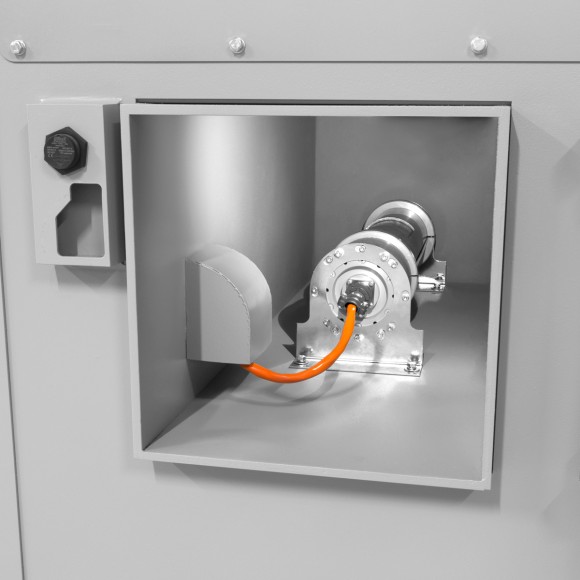

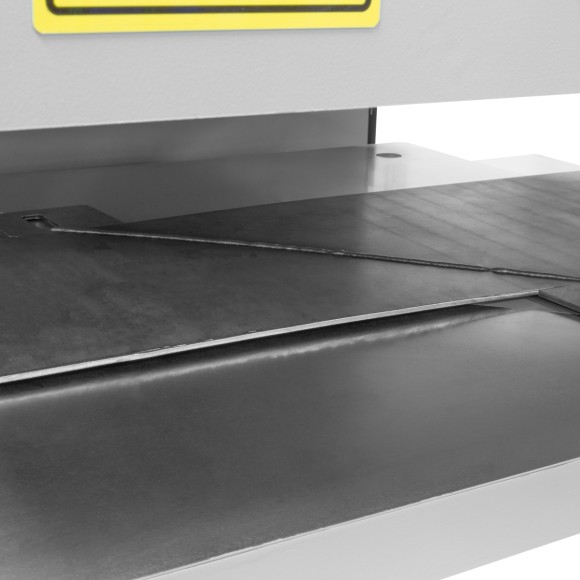

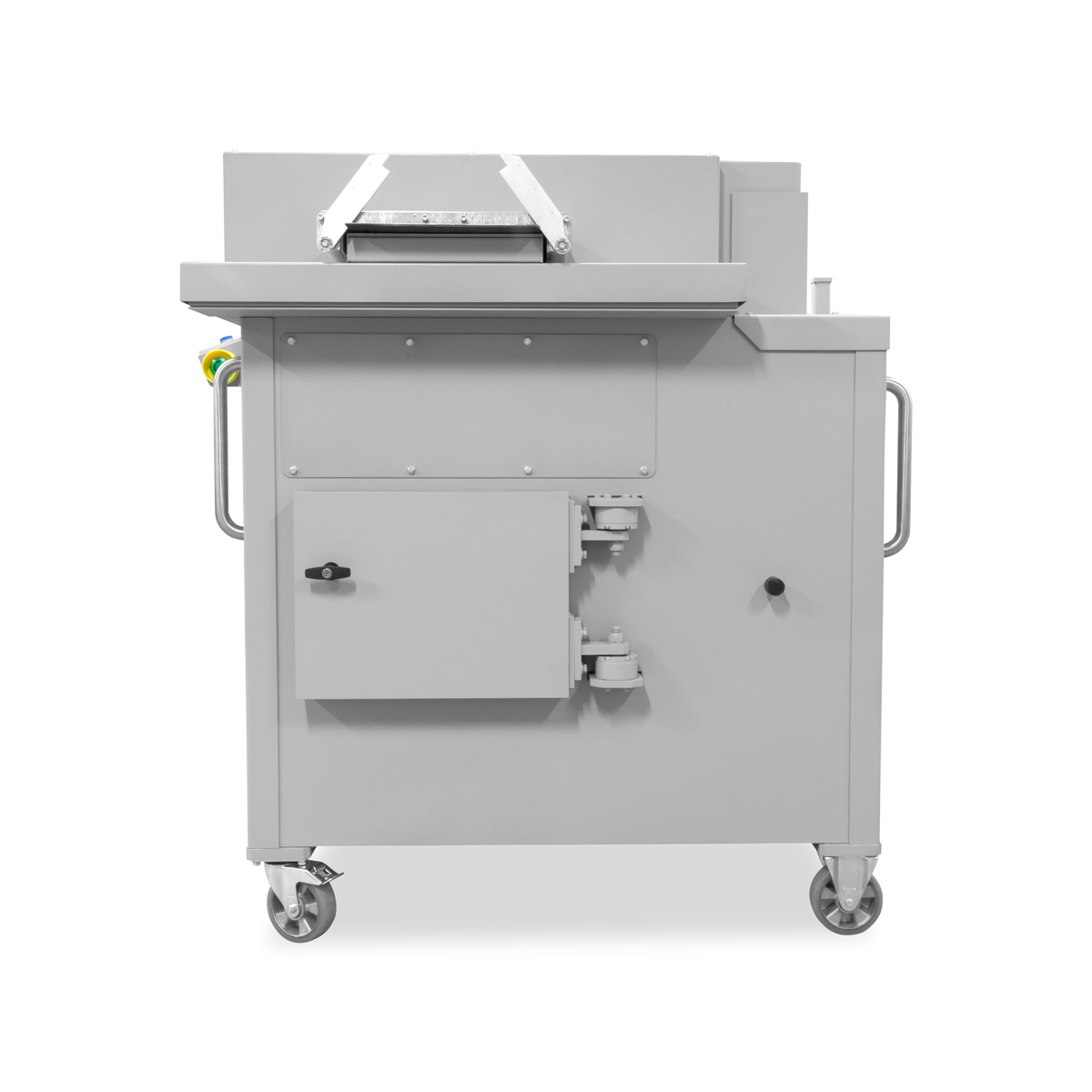

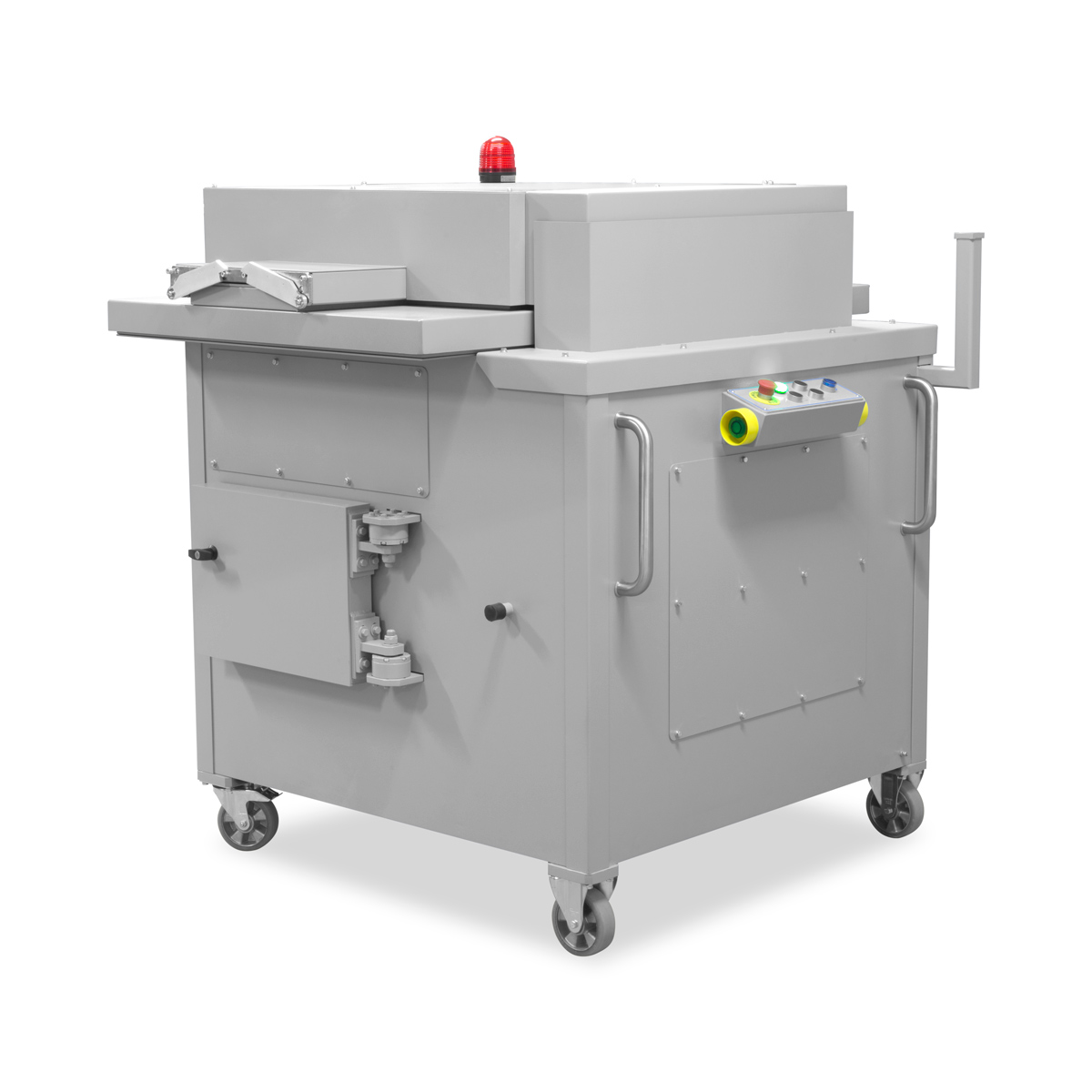

Камера радиационной защиты АРИОН-12.08.08.06 представляет собой каркасную конструкцию из свинца и стали. Ложемент для укладки ленты штрипс и крышка камеры (в закрытом состоянии) образуют рентгенозащитный канал для сквозного прохождения ленты. Окна канала для входа и выхода ленты оснащены рентгенозащитными шторками. Блок излучателя рентгеновского аппарата устанавливается в камеру через рентгенозащитную дверь. Камера обеспечивает радиационную безопасность персонала, ослабляя первичное и рассеянное излучение рентгеновского аппарата до безопасных значений в соответствии с действующими нормами.

Плоскопанельный цифровой детектор ЭКОСКАН 1030 устанавливается в крышку рентгенозащитной камеры. Размер эффективной зоны детектора составляет 97,6 × 292,6 мм. Использование плоскопанельного детектора в составе рентгенотелевизионной установки позволяет получать снимки в режиме реального времени и значительно ускоряет процесс контроля.

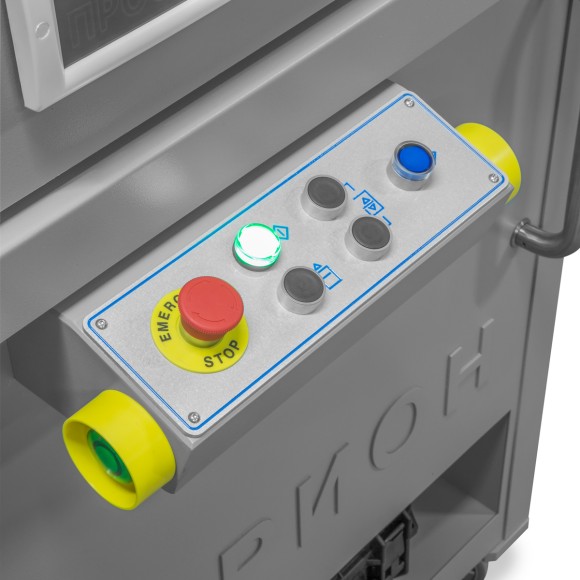

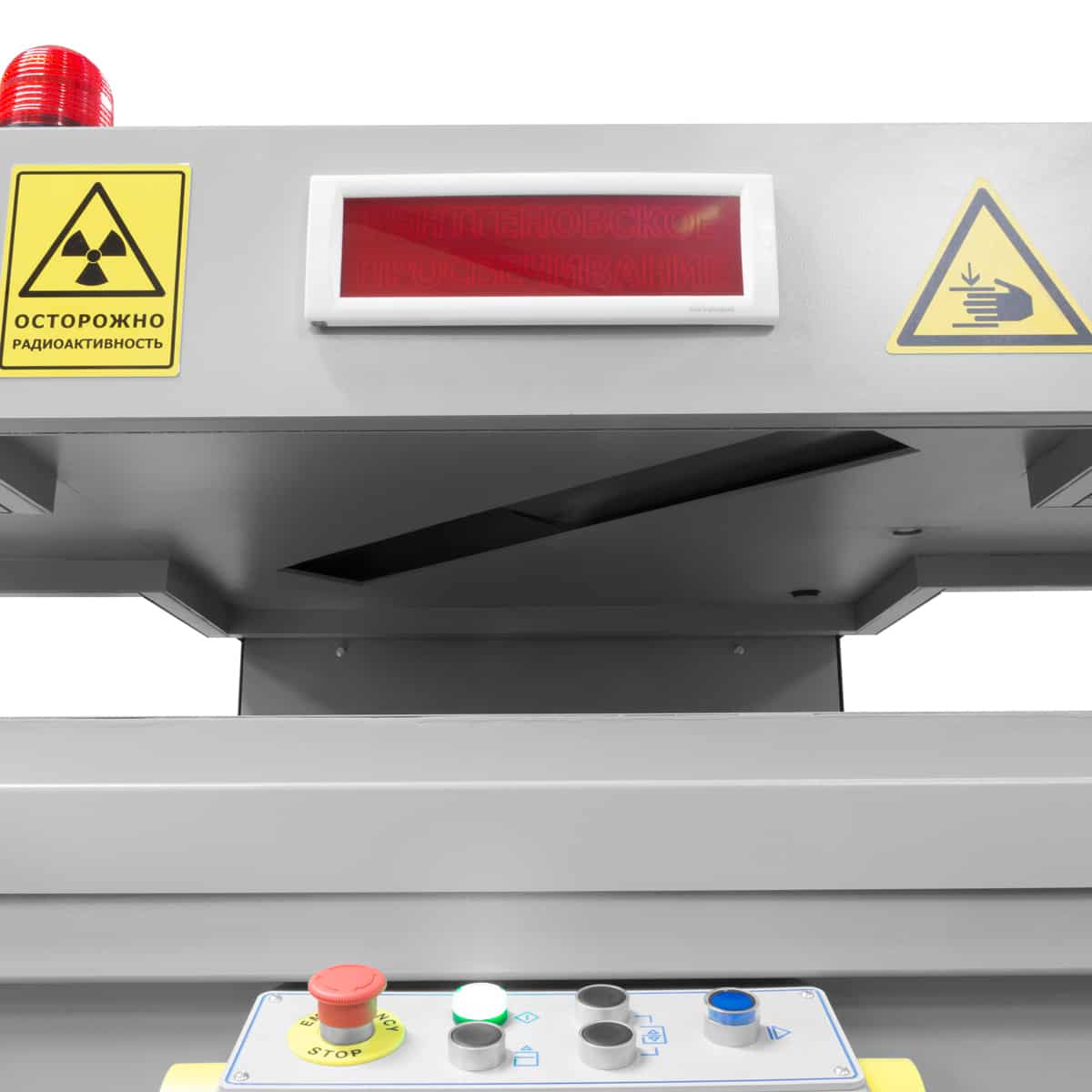

Управление детектором и рентгеновским аппаратом осуществляется с персонального компьютера посредством специализированного программного обеспечения. Функциональные возможности ПО значительно упрощают обработку результатов контроля и способствуют выявлению возможных дефектов сварных швов ленты штрипс. Управление рентгенозащитной камерой осуществляется с двух дублирующих друг друга пультов, которые расположены на фронтальной и тыльной сторонах камеры.

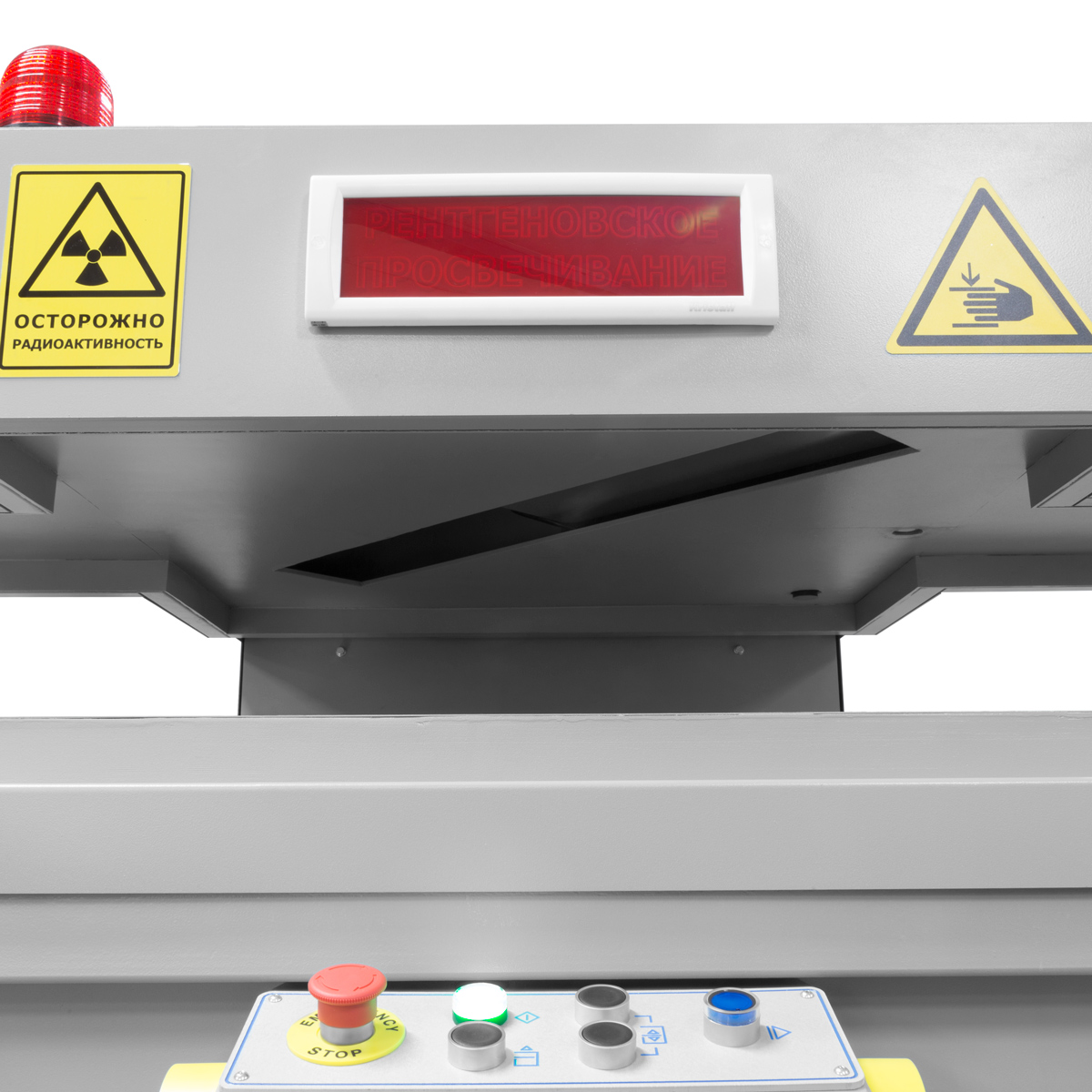

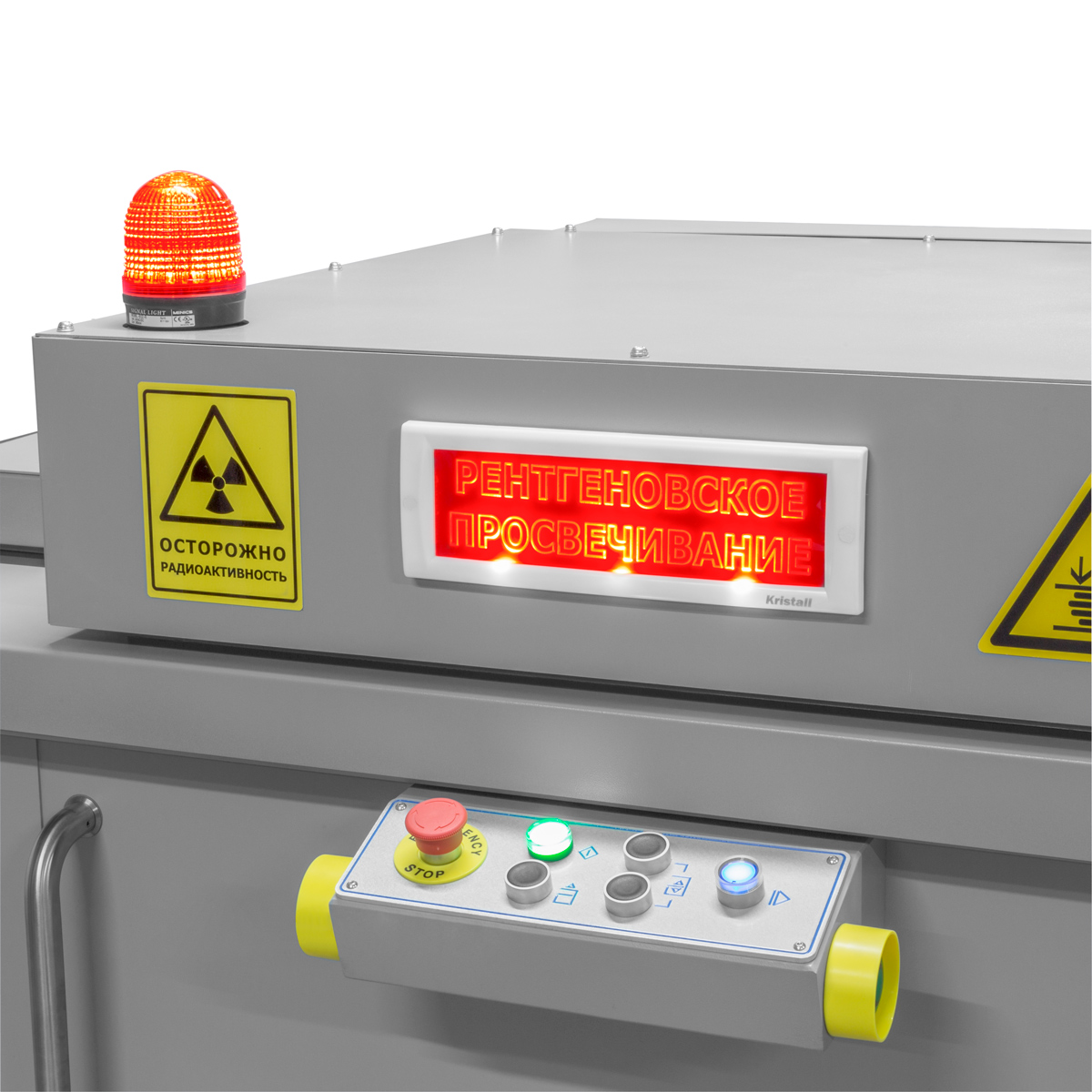

Система безопасности включает в себя систему блокировок и систему оповещения. Подача рентгеновского излучения блокируется при неплотно закрытых (открытых) двери и/или крышке камеры. После начала подачи излучения блокируется поднятие крышки камеры; блокировка отключается через 2 секунды после снятия напряжения. Кабели к детектору и излучателю рентгеновского аппарата внутри камеры прокладываются через рентгенозащитные лабиринты. Система светозвукового оповещения состоит из лампы-вспышки и светового табло «РЕНТГЕНОВСКОЕ ПРОСВЕЧИВАНИЕ».

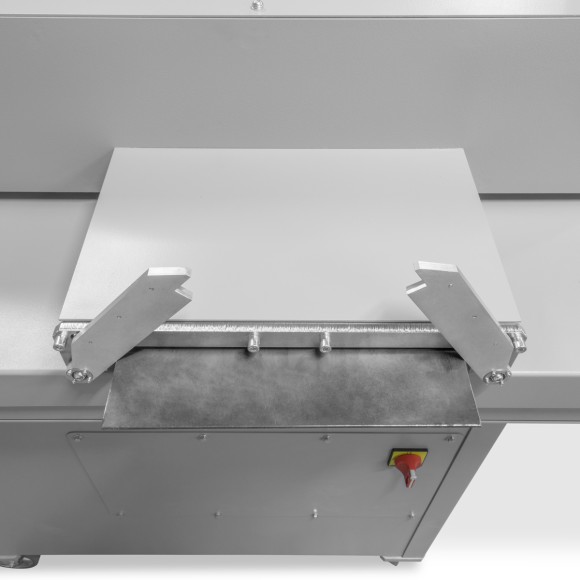

Подъем и опускание ложемента для укладки ленты штрипс, подъем и опускание рентгенозащитной крышки камеры, а также перемещение детектора в горизонтальной плоскости автоматизированы и осуществляются с помощью электроприводов. Излучатель рентгеновского аппарата фиксируется внутри камеры так, что центр излучения направлен перпендикулярно рентгенозащитной крышке, внутри которой установлен цифровой детектор марки ЭКОСКАН 1030.
