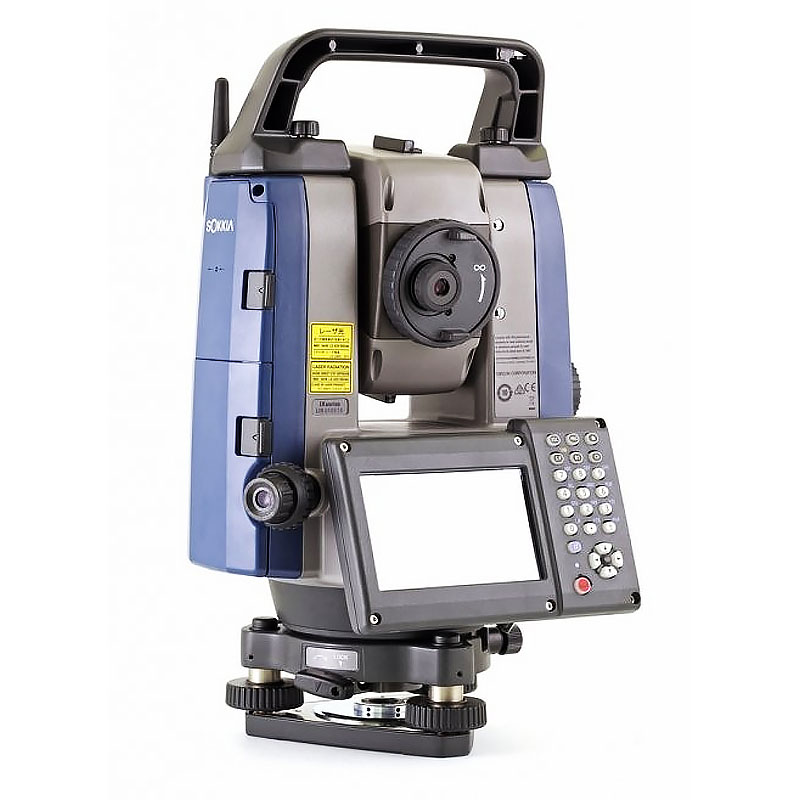

Тахеометр Sokkia iX-505

Тахеометр Sokkia iX-505 представляет собой роботизированное решение нового поколения, разработанное для специалистов, требующих максимальной производительности в полевых условиях. Этот прибор объединяет в себе японскую надежность, инновационную сервосистему и расширенное программное обеспечение, что делает его одним из самых конкурентоспособных инструментов в своем классе.

Ключевые преимущества Sokkia iX-505

Основное отличие модели – это внедрение высокоскоростных сервомоторов с технологией UltraSonic, обеспечивающих рекордную угловую скорость вращения до 85° в секунду. Это позволяет значительно ускорить работу при отслеживании движущейся призмы и выполнении серийных измерений. Дополнительные преимущества включают:

• высокая производительность: новый мощный процессор ускоряет сбор и обработку данных, минимизируя время простоя;
• улучшенная система слежения: обеспечивает стабильное автоматическое сопровождение призмы даже на коротких расстояниях и при высокой скорости движения цели;
• облегченная конструкция: прибор на 30% легче и компактнее аналогов того же класса, что снижает утомляемость оператора при длительной работе;
• расширенная гарантия: 3 года общей гарантии от производителя и 5 лет на сервомоторы UltraSonic подтверждают высокую надежность.

Сферы применения

Роботизированный тахеометр Sokkia iX-505 предназначен для широкого круга геодезических и строительных задач, где критичны скорость, точность и возможность работы одного оператора:

• строительный контроль и вынос в натуру: идеален для выноса осей зданий, монтажа конструкций и контроля вертикальности;
• топографическая съемка (в т.ч. кодовой): эффективен для создания крупномасштабных планов, съемки фасадов и сложных инженерных сооружений;
• мониторинг деформаций: высокая угловая точность и возможность длительного автоматического наблюдения применимы для мониторинга плотин, мостов и зданий;
• исполнительные съемки: ПО позволяет оперативно формировать отчеты о соответствии построенных объектов проекту;
• гибридные системы позиционирования: поддерживает совместную работу с GNSS-приемниками для комплексных изысканий.

Технические характеристики

• угловая точность (с.к.о.): 5";
• компенсатор: двухосевой жидкостный с диапазоном работы ±6';
• зрительная труба: увеличение 30x, с подсветкой сетки;
• память: внутренняя – 1 ГБ, внешняя – USB Flash (до 8 ГБ);
• интерфейсы: RS-232C, USB (Type A, mini B), Bluetooth;
• центрир: оптический (с поддержкой лазерного визира и створоуказателя);
• клавиатура: 24 клавиши + сенсорный цветной дисплей VWGA 4.3";
• защита корпуса: IP65 (пыленепроницаем, защита от струй воды);
• рабочая температура: от -20°C до +50°C;
• масса прибора (с батареей и трегером): 5.8 кг.

Измеряемые величины и их точность

Тахеометр обеспечивает измерения с высокой точностью во всех доступных режимах. Характеристики дальномера:

Режим измерения	Макс. дальность (м)	Точность (мм)
На одну призму	1.3 – 4000	± (2.0 + 2 ppm)
На отражающую пленку	1.3 – 500	± (2.0 + 2 ppm)
Без отражателя	1.3 – 600	± (2.0 + 2 ppm)

*Примечание: ppm (parts per million) – 1 ppm = 1 мм на 1 км.*

Таким образом, прибор измеряет:

• горизонтальные и вертикальные углы с дискретностью 1" (5" точность);
• наклонные, горизонтальные и превышения по дальномерным данным;
• координаты точек в режиме реального времени.

Особенности конструкции и питания

Конструктивные особенности:

• роботизированное исполнение: наводящие винты заменены сервоприводами, что позволяет управлять прибором дистанционно с контроллера;
• защищенность: корпус класса IP65 исключает попадание пыли и выдерживает прямой полив водой, что критично для работы в неблагоприятных погодных условиях и на пыльных стройплощадках;

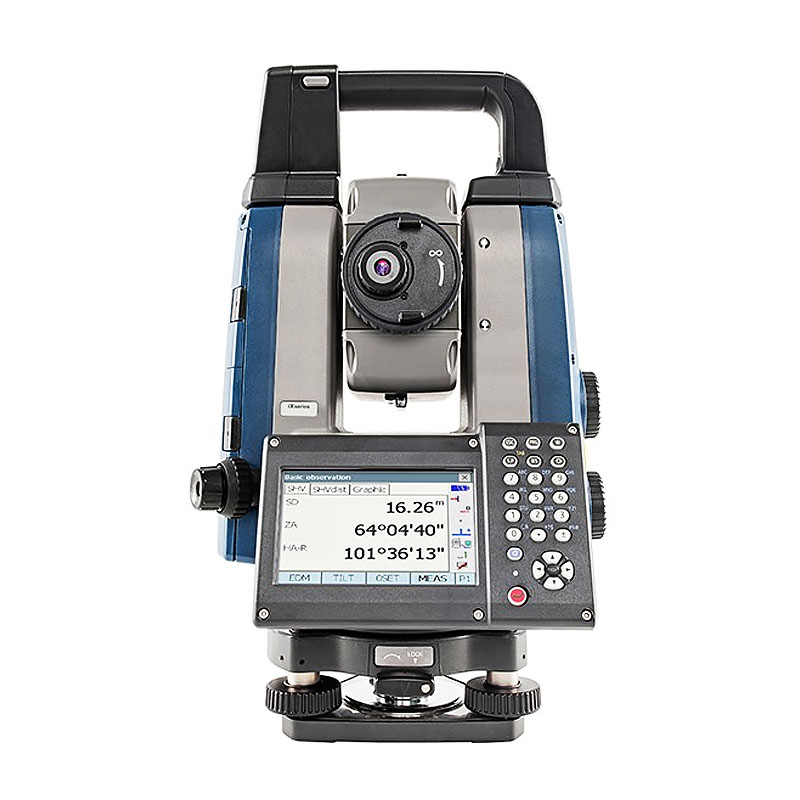

• сенсорный экран: яркий дисплей с диагональю 4.3 дюйма остается читаемым под прямыми солнечными лучами. Управление возможно как через сенсор, так и через 24-клавишную клавиатуру;
• встроенный телекоммуникационный модуль TSshield «Защитник» (вероятно, фирменная технология защиты данных и управления доступом).

Питание:

• тип батареи: литий-ионный аккумулятор (ёмкость в паспорте не указана, но известны временные характеристики);
• время непрерывной работы: до 4 часов от одного заряда в роботизированном режиме;
• время полной зарядки: 5.5 часов.

Особенностью является предустановленное ПО Magnet Field onboard. Оно не только обеспечивает выполнение всех стандартных геодезических задач (съемка, вынос, расчеты), но и поддерживает прямой обмен данными в реальном времени с приложениями Autodesk AutoCAD Civil 3D и Bentley MicroStation, что интегрирует полевые измерения в офисный BIM-процесс.
