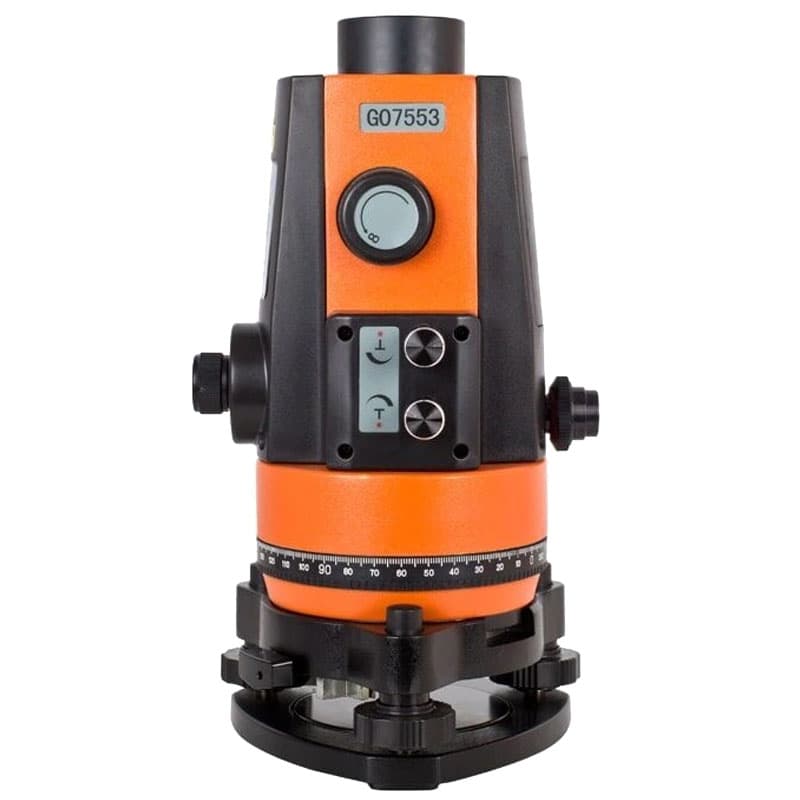

Использовать RGK V100 можно как в виде оптического, так и лазерного прибора вертикального проектирования. Устройство совмещает в себе зенитную оптическую систему и два лазерных излучателя:
- Зенитный — луч проходит по линии визирной оси зрительной трубы.
- Надирный — применяется в качестве отвеса для установки прибора над выбранной точкой.
Для включения каждого лазера используется отдельный выключатель.
Благодаря комплексной конструкции прибор вертикального проектирования RGK V100 позволяет выполнять передачу плановых опорных точек двумя методами: посредством визуального наблюдения — зенитным визированием через оптическую систему, или с помощью лазерного маркера. В шахтах, тоннелях и других закрытых пространствах лазерное пятно хорошо заметно, что упрощает выполнение работ. На открытых площадках целесообразнее использовать оптику.
В качестве зенитного излучателя используется лазерный диод повышенной мощности класса 3R. За счёт этого лазерный маркер хорошо заметен даже на значительном удалении от точки, в которой размещён прибор вертикального проектирования. Это позволяет использовать RGK V100 для точной передачи вертикального референтного направления, например, при монтаже лифтового и другого оборудования, в ходе контроля плановых отклонений от исходного положения элементов крупных сооружений и т.п.

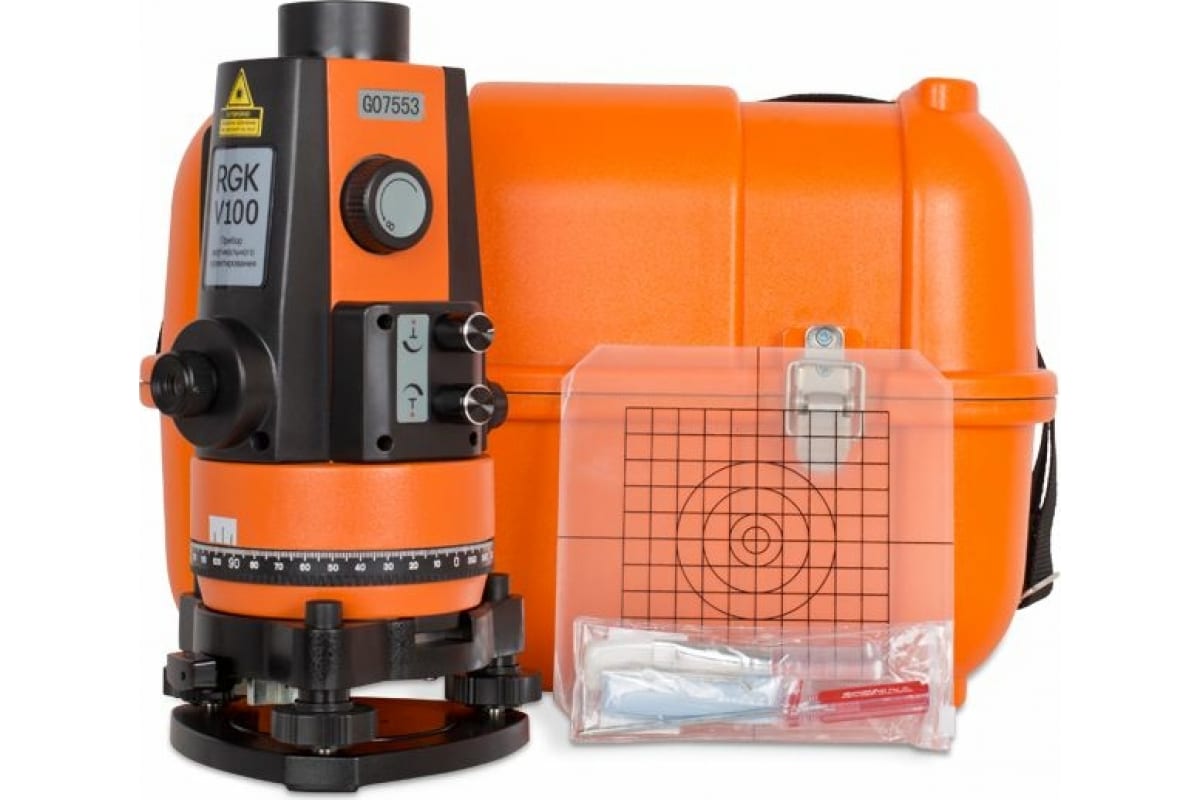

Компактные размеры и небольшой вес делают RGK V100 оптимальным решением для работы на крупных объектах, когда часто приходится переносить прибор в руках на большие расстояния. Для повышения комфортности использования прибора на его корпусе имеется специальная ручка, позволяющая безопасно извлекать RGK V100 из футляра и переносить его в пределах рабочей площадки. Прочный пластик корпуса и качественная сборка позволяют прибору выдерживать случайные удары, попадание водяных брызг и мелкой пыли, сохраняя при этом работоспособность.
Эффективная фокусирующая система верхнего зенитного лазера обеспечивает высокую яркость и малый диаметр лазерного маркера даже на большом удалении от прибора. На 50 метрах диаметр пятна не превышает 3 мм, что позволяет без проблем использовать прибор вертикального проектирования на объектах достаточно большой высоты / глубины без промежуточных перестановок прибора. Купить прибор вертикального проектирования RGK V100 целесообразно для облегчения и ускорения работ на высотных объектах, при прокладке шахт и туннелей и т.п.
Технические характеристики RGK V100
| Точность зенитного проектирования | ±2.5 мм / 100 м |
|---|---|
| Точность надирного проектирования | ±1 мм / 1,5 м |
| Увеличение | 24х |
| Минимальное фокусное расстояние | 0.5 м |
| Диаметр объектива | 33 мм |
| Диапазон рабочих температур | -10°C - +45°C |
| Масса | 2,8 кг |
| Изображение | прямое |
| Поле видимости | 1°20´ |
| Чувствительность пузырькового уровня | 20" / 2 мм |
| Длина волны | 635 нм/650 нм (зенит/надир) |
| Класс лазера | 3R/2М (зенит/надир) |
| Дальность действия | Днём ≤ 150 м Ночью ≤ 500 м |
| Диаметр лазерной точки | ≤ 3 мм / 50 м |
| Погрешность между осью лазера и осью прицела | ≤ 5" |
| Погрешность между осью визира и вертикалью | ≤ 5" |
| Батарея | 2 щелочные батареи |
