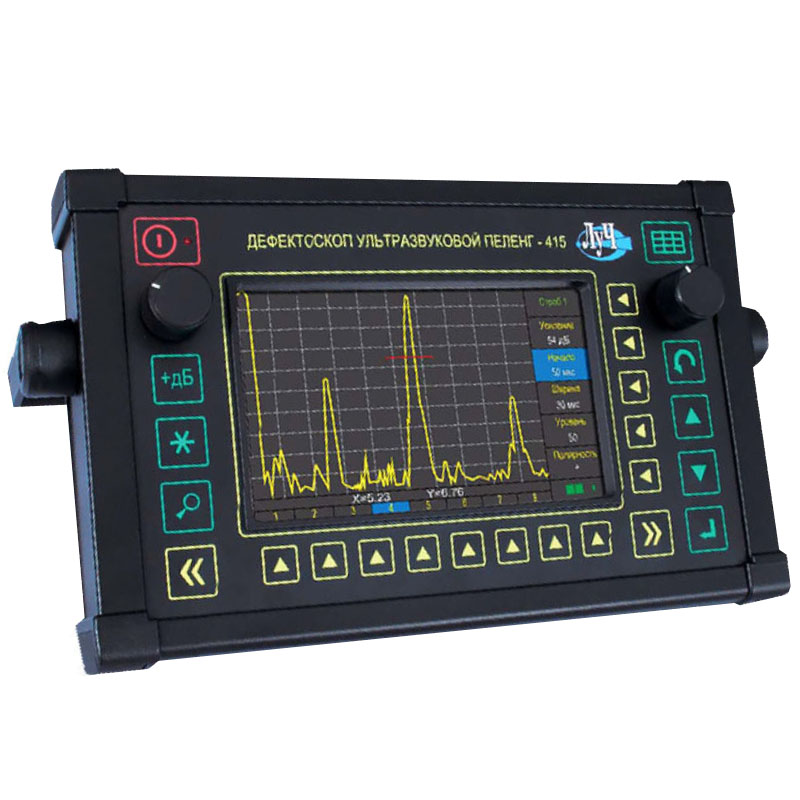

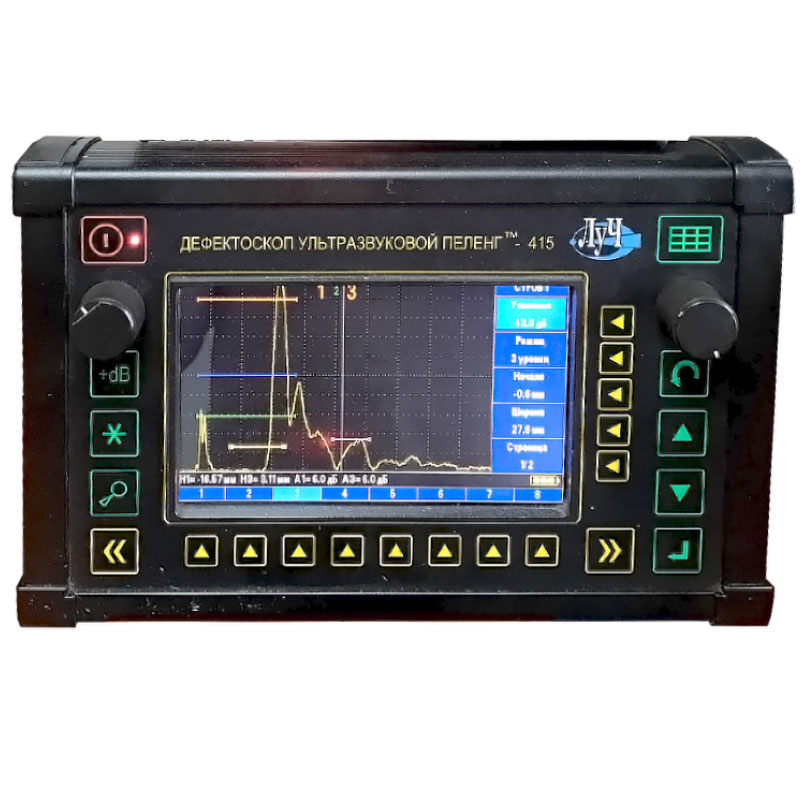

Прибор предназначен для высокоточного неразрушающего контроля сплошности и однородности материалов. Изделие внесено в Государственный реестр средств измерений РФ, произведено компанией «Луч» (Россия). Базовая комплектация включает поверку, что подтверждает готовность устройства к эксплуатации сразу после получения.
Преимущества прибора
- работа по 8 ультразвуковым каналам одновременно, что критически важно для многозондовых систем и автоматизированных линий;
- широкоформатный цветной дисплей с высоким разрешением (152 x 91 мм) и контрастностью для удобной визуализации даже при ярком освещении;
- аппаратные вращающиеся регуляторы для быстрого изменения параметров без погружения в меню;
- встроенные АРД-диаграммы для прямого определения эквивалентной площади дефекта;
- иммерсионный режим работы (контроль в водяной среде);
- автоматическая регулировка усиления (АРУ), снижающая влияние оператора;
- прочный корпус класса IP64 (защита от пыли и брызг) и рабочий диапазон температур от -10 до +50°С для эксплуатации в цехах и на открытых площадках;
- возможность обновления ПО силами потребителя;
- три независимых строба АСД для сложных схем прозвучивания.
Сферы применения
Дефектоскоп востребован в задачах:
- контроль сварных и паяных соединений трубопроводов, резервуаров, металлоконструкций;
- проверка полуфабрикатов (прокат, поковки, листы) на наличие расслоений, трещин, пор;
- работа в составе многоканальных автоматизированных и механизированных установок (например, с роботизированными сканерами);
- иммерсионный контроль мелких и сложнопрофильных деталей;
- научные и лабораторные исследования материалов.
Измеряемые величины и точность
Дефектоскоп позволяет определять:
- глубина залегания дефекта (погрешность ± (0,05 + 0,01×H) мм);
- координаты дефекта в плоскости сканирования (при использовании разверток B и C);
- эквивалентная площадь дефекта по АРД-диаграмме;
- расстояние до дефекта с дискретностью 0,01 мм;
- скорость ультразвука в материале (настройка от 100 до 15000 м/с).
Особенности конструкции и питания
Ключевые инженерные решения:
- прочный литой корпус с резиновыми амортизаторами, рассчитанный на тяжелые условия эксплуатации (вибрация, удары, загрязнения);
- питание от встроенного аккумуляторного блока 11 В (время непрерывной работы не менее 9 часов) либо от сети 220 В через внешний источник;
- резервный аккумуляторный блок (опционально) для полной сменной работы;
- габариты электронного блока 290×190×100 мм, масса не более 4,2 кг – оптимально для стационарного и переносного использования;
- встроенные часы, календарь и текстовый редактор для документирования результатов непосредственно на приборе.
