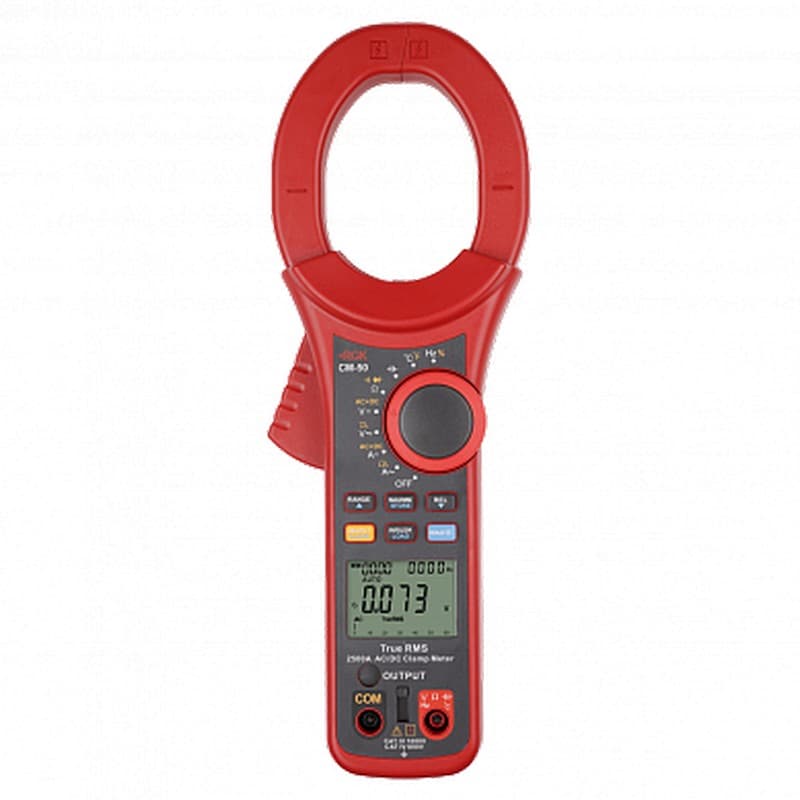

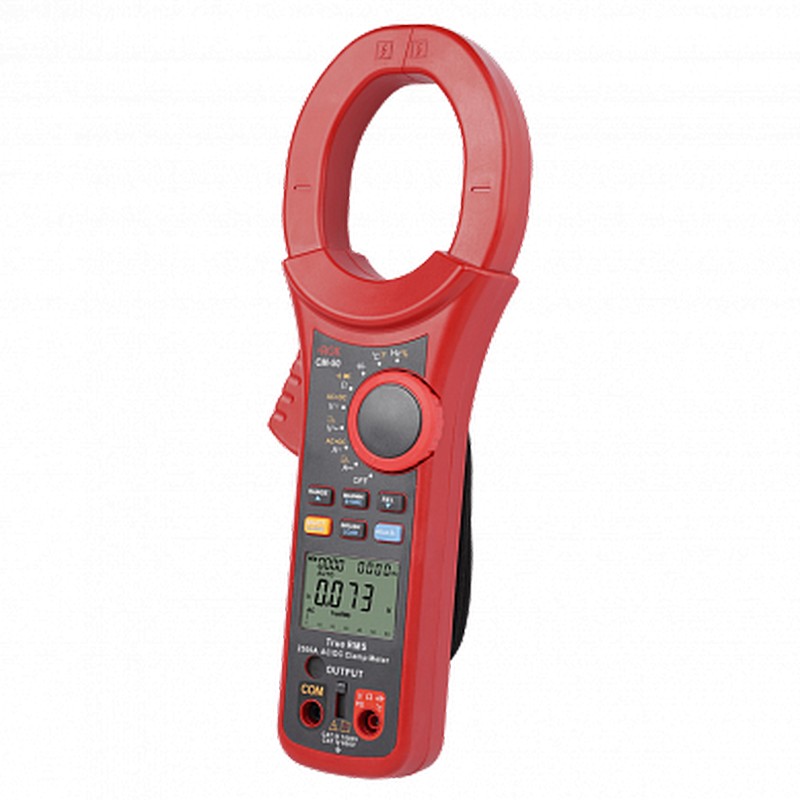

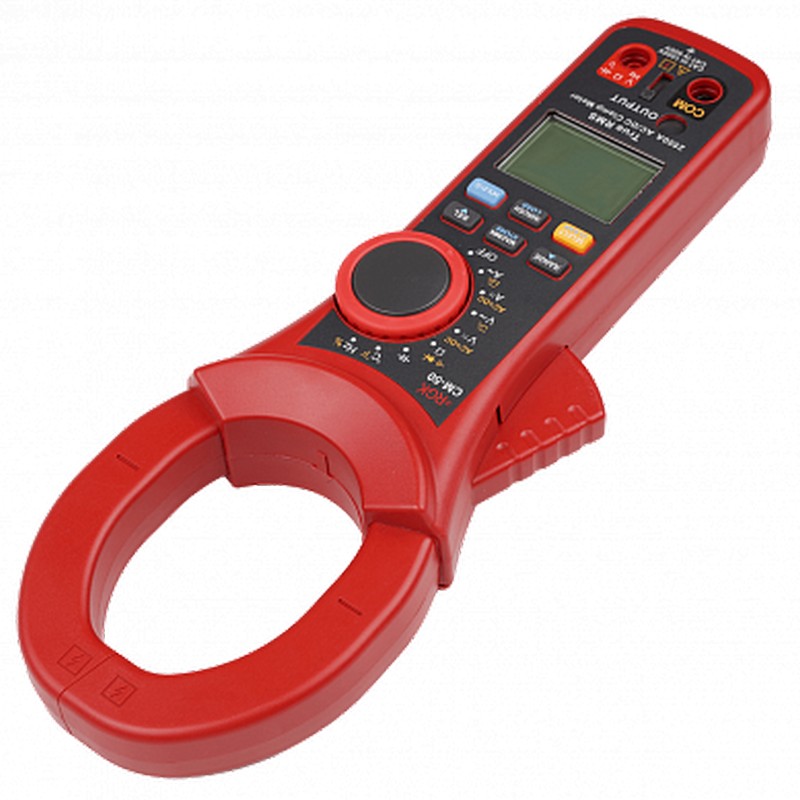

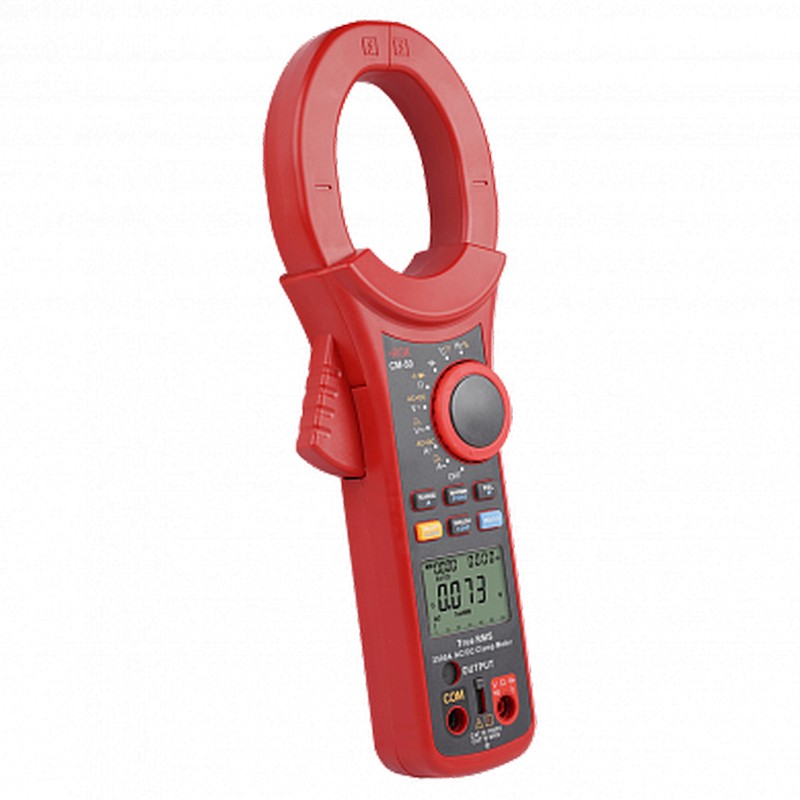

Клещи токоизмерительные RGK CM-50 - профессиональный прибор для замеров силы тока до 2500A бесконтактным методом. Инструмент автоматически выбирает рабочий диапазон и определяет тип тока - постоянный или переменный, - что позволяет работать более эффективно, без лишних затрат времени на настройку.
Токовые клещи проводят измерения по технологии True RMS, благодаря чему форма и различные искажения сигнала не влияют на точность результата. Захват прибора подходит для тестирования промышленных силовых линий диаметром до 63 мм.
INRUSH.Режим INRUSH используется для регистрации пускового тока, исследования переходных процессов и других кратковременных всплесков.
LPF.Встроенный в токовые клещи RGK CM-50 фильтр низких частот необходим для диагностики и ремонта инверторов и оборудования с частотно-регулируемым приводом.
REL - относительные измерения.Этот режим используется в тех случаях, когда нужно измерить параметр небольшого номинала или исключить влияние помех на качество результатов. Также помогает оперативно сравнивать полученные показания с контрольными.
Объемная память.В памяти устройства можно сохранить до 1000 измеренных значений, что значительно упрощает составление документации после проведения инспекции.
Аналоговый выход.Аналоговых выход позволяет подключить токовые клещи RGK CM-50 к осциллографу или другому оборудования для наблюдения и анализа формы сигнала.
Безопасность работ.Замеры выполняются без прямого контакта с высоконагруженным проводником и без нарушения его целостности. Модель относится к максимальному классу электробезопасности CAT IV 600V и подходит для тестирования оборудования промышленного класса.
Дополнительный функционал
- Измерение напряжения, сопротивления, частоты.
- Тестирование диодов и конденсаторов.
- Определение температуры контактным методом.
- Режим прозвонки.
Технические характеристики
| Параметры измерения силы постоянного тока | ||
|---|---|---|
| Пределы измерений, А | Разрешение (единица младшего разряда (е.м.р.)), А | Пределы допускаемой основной абсолютной погрешности измерений, А |
| 600 | 0,1 | ±(0,015●I+5 е.м.р.) |
| 2500 | 1 | ±(0,025●I+5 е.м.р.) |
| Примечание – I – измеренное значение переменного тока, А | ||
| Параметры измерения силы переменного тока | ||
| Пределы измерений, А | Разрешение (единица младшего разряда (е.м.р.)), А | Пределы допускаемой основной абсолютной погрешности измерений, А |
| 600 | 0,1 | ±(0,015●I+5 е.м.р.) |
| 2500 | 1 | ±(0,025●I+5 е.м.р.) |
| Примечание – I – измеренное значение переменного тока, А Частотный диапазон: 50-60 Гц |
||
| Параметры измерения напряжения переменного тока | ||
| Пределы измерений, B | Разрешение (единица младшего разряда (е.м.р.)), B | Пределы допускаемой основной абсолютной погрешности измерений, B |
| 6,000 | 0,001 | ±(0,01●U+3 е.м.р.) |
| 60,00 | 0,01 | |
| 600,0 | 0,1 | |
| 1000 | 1 | ±(0,012●U+3 е.м.р.) |
| Примечание – U – измеренное значение напряжение переменного тока, В Частотный диапазон: 40-400 Гц |
||
| Параметры измерения напряжения постоянного тока | ||
| Пределы измерений, B | Разрешение (единица младшего разряда (е.м.р.)), B | Пределы допускаемой основной абсолютной погрешности измерений, B |
| 6,000 | 0,001 | ±(0,005●U+2 е.м.р.) |
| 60,00 | 0,01 | |
| 600,0 | 0,1 | |
| 1000 | 1 | ±(0,01●U+2 е.м.р.) |
| Примечание – U – измеренное значение напряжение постоянного тока, В | ||
| Параметры измерения электрического сопротивления постоянному току | ||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)), B | Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм |
| 600,0 Ом | 0,1 Ом | ±(0,012●R+2 е.м.р.)* |
| 6,000 кОм | 0,001 кОм | ±(0,01●R+2 е.м.р.) |
| 60,00 кОм | 0,01 кОм | |
| 600,0 кОм | 0,1 кОм | |
| 6,000 МОм | 0,001 МОм | ±(0,012●R+2 е.м.р.) |
| 60,00 МОм | 0,01 МОм | ±(0,015●R+2 е.м.р.) |
| Примечание – R – измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм * - в режиме относительных измерений |
||
| Параметры измерения электрической ёмкости | ||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ |
| 60,00 нФ | 0,01 нФ | ±(0,03●С+5 е.м.р.)* |
| 600,0 нФ | 0,1 нФ | ±(0,03●С+5 е.м.р.) |
| 6,000 мкФ | 0,001 мкФ | |
| 60,00 мкФ | 0,01 мкФ | |
| 600,0 мкФ | 0,1 мкФ | ±(0,04●С+5 е.м.р.) |
| 6,000 мФ | 0,001 мФ | ±(0,05●С+5 е.м.р.) |
| 60,00 мФ | 0,01 мФ | не нормируется |
| Примечание – C - измеренное значение электрической емкости, нФ, мкФ, мФ * - в режиме относительных измерений |
||
| Параметры измерения температуры с помощью преобразователей термоэлектрических (термопар)по ГОСТ Р 8.585-2001 (термопара типа K) | ||
| Пределы измерений, °С | Разрешение (единица младшего разряда (е.м.р.)) , °С | Пределы допускаемой основной абсолютной погрешности измерений, °С 1) |
| от –40 до +40 | 1 | ±(0,02●T+10 е.м.р.) |
| от +40 до +400 | ±(0,01●T+10 е.м.р.) | |
| от +400 до + 1000 | ±0,025●T | |
| Примечание – T – измеренное значение температуры, °С; 1) – погрешность нормирована без учета погрешности используемой термопары |
||
| Температурный коэффициент | |
|---|---|
| Модификация | Температурный коэффициент/°С |
| RGK CM-50 | 0,1 |
| Параметры измерения частоты | ||
|---|---|---|
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГц |
| 60,00 Гц | 0,001 Гц | ±(0,001●F+3 е.м.р.) |
| 600,0 Гц | 0,01 Гц | |
| 6,000 кГц | 0,0001 кГц | |
| 60,00 кГц | 0,001 кГц | |
| 600,0 кГц | 0,01 кГц | |
| 6,000 МГц | 0,0001 МГц | |
| 40,00 МГц | 0,001 МГц | |
| Примечания: F – измеренное значение частоты, Гц, кГц, МГц; Нижний предел измерений – 10 Гц |
||
| Общие характеристики | |
|---|---|
| Разрядность дисплея | 6000 |
| Отображение полярности | автоматическое |
| Индикация перегрузки | "OL" или "-OL" |
| Скорость выборки | 3 измерения в секунду |
| Ошибка при отклонении исследуемого проводника от центрального положения между зажимами клещей | Дополнительная погрешность ± 1,0% |
| Раскрытие клещей | 63 мм |
| Максимальный диаметр | 60 мм |
| Класс защиты | CAT III 1000 В, CAT IV 600 В |
| Рабочие условия измерений: - температура окружающего воздуха - относительная влажность воздуха - атмосферное давление |
от 0 до +50 °С 80% при температуре от 0 до +30 °С 75% при температуре св. +30 до +40 °С 85% при температуре св. +40 до +50 °С от 84,0 до 106,7 кПа |
| Нормальные условия измерений: - температура окружающего воздуха - относительная влажность воздуха |
от +18 до +28 °С 80 % |
| Температура хранения Влажность хранения |
от -20 до +60 °C 80 % |
| Питание | 1 батарея 6LF22 |
| Параметры электрического питания: - напряжение постоянного тока |
9,0 B |
| Габаритные размеры | 298 х 107 х 47 мм |
| Масса | 0,726 кг |

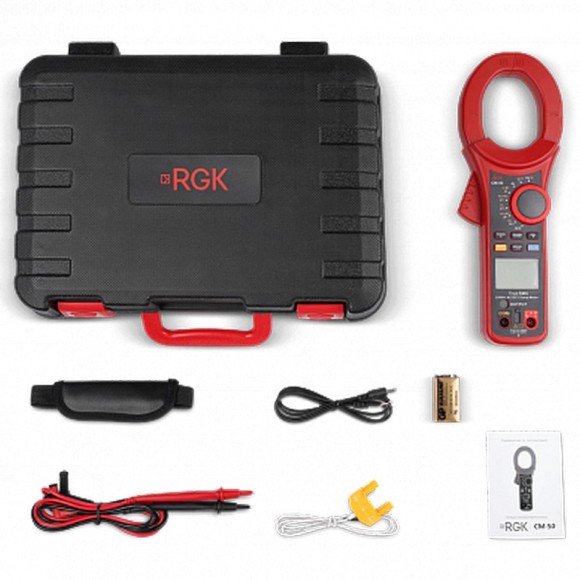

Комплектация
- Клещи токоизмерительные RGK CM-50
- Комплект тестовых проводов
- Термопара типа K
- Кабель с разъемом TS

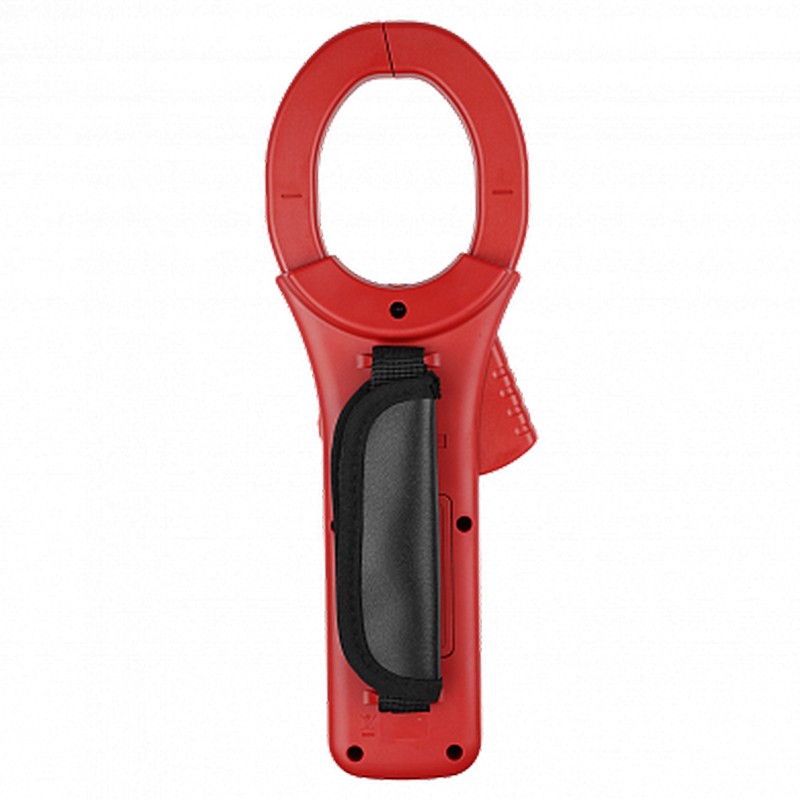

- Наручный ремень

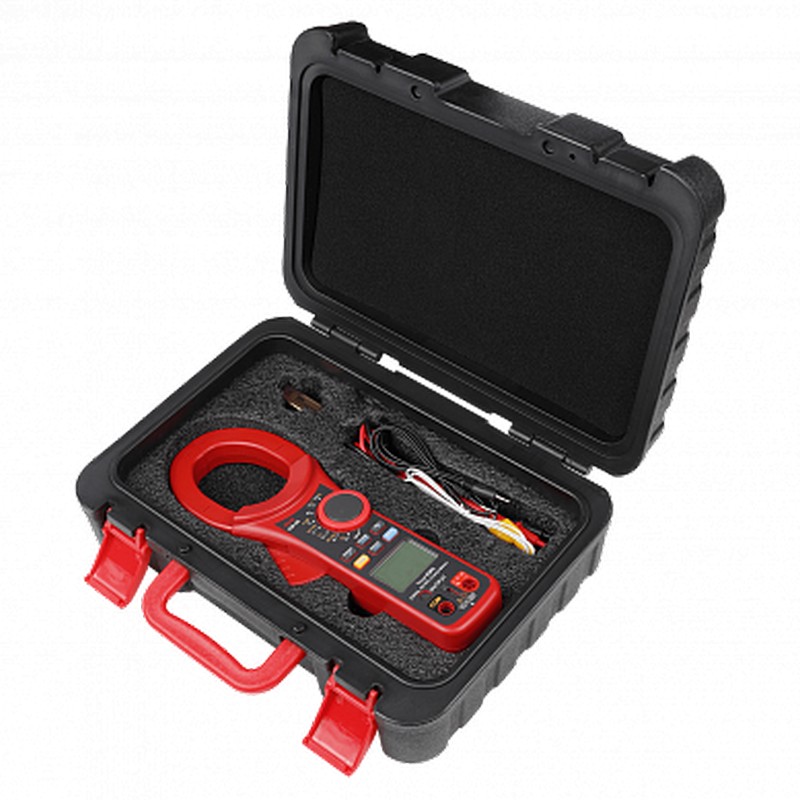

- Кейс
- Батарея питания 9 В
- Руководство по эксплуатации
