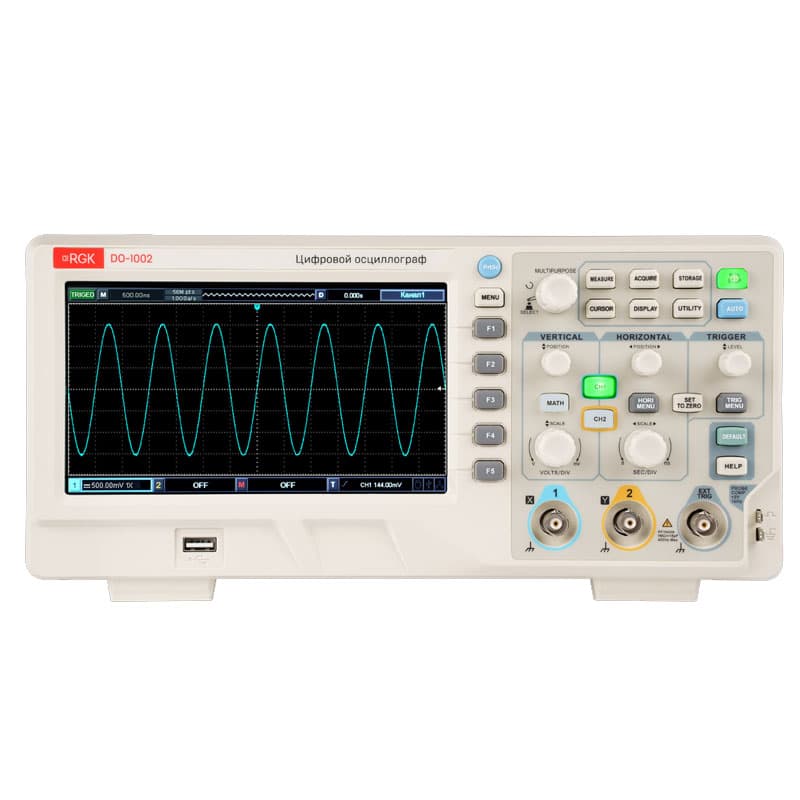

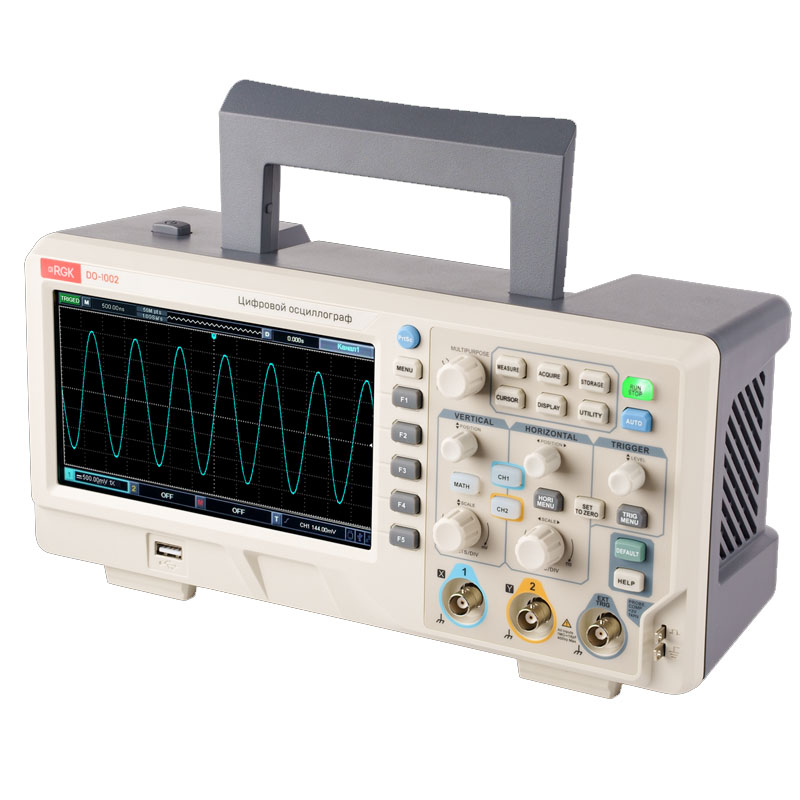

Особенности DO-1002 :
- Полоса пропускания - 100 МГц
- Время нарастания фронта импульса (типичное) - ≤3,5нс
- Число каналов - 2
- Разрядность аналого-цифрового преобразователя - 8 бит
- Диапазон коэффициента вертикальной развертки - 1 мВ/дел – 20 В/дел (с шагом 1-2-5)
- Диапазон смещения - ≥ ± 8 делений
- Отключаемое ограничение полосы пропускания аналогового сигнала (типичное) - 20 МГц
- Низкочастотный предел при развязке по переменному току (по уровню - -3 дБ) - ≤5 Гц на входе BNC.
Технические характеристики
| Тип осциллографа | цифровой |
|---|---|
| Вертикальная система | |
| Количество каналов | 2 |
| Полоса пропускания | 100 МГц |
| Время нарастания фронта импульса | ≤3,5 нс |
| Разрядность аналого-цифрового преобразователя | 8 бит |
| Диапазон коэффициента вертикальной развертки | от 1 мВ/дел до 20 В/дел |
| Отключаемое ограничение полосы пропускания аналогового сигнала | 20 МГц |
| Горизонтальная система | |
| Максимальная частота дискретизации | 1 Гвыб/с |
| Диапазон временной развертки | от 2 нс/дел до 50 с/дел |
| Глубина памяти | 1 канал – 64 кб, 2 канала – 32 кб |
| Математические операции | |
| Операции над осциллограммами | ＋, －, ×, ÷, FFT (БПФ) |
| Оконные функции для БПФ | Хэннинга, Блэкмана, Хэмминга, прямоугольное |
| Цифровой фильтр | высокочастотный, низкочастотный, подавление полосы |
| Общие характеристики | |
| ЖК-дисплей | 7 дюймов |
| Разрешение дисплея | 800 х 480 пикселей |
| Напряжение питания | ~100-240 В |
| Габаритные размеры | 152 х 311 х 137 мм |
| Масса | 2 кг |
