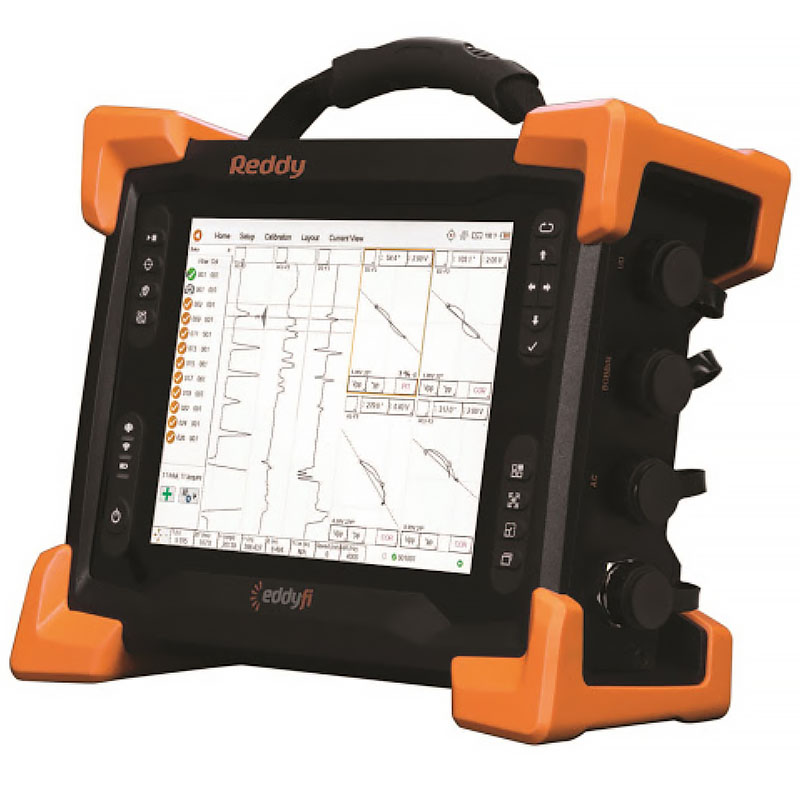

Новый вихретоковый дефектоскоп Eddyfi Reddy разработан для контроля качества в нефтегазовой, энергетической и авиакосмической отраслях промышленности. Корпус с защитой IP65 позволяет использовать дефектоскоп в полевых условиях. Встроенный SSD на 100 Гб надёжно сохранит накопленную во время контроля информацию. Дефектоскоп Eddyfi Reddy выявляет поверхностные и подповерхностные дефекты в изделиях из токопроводящих материалов, измеряет глубину их залегания. Соответствует ГОСТ 14254-96.
Особенности Eddyfi Reddy

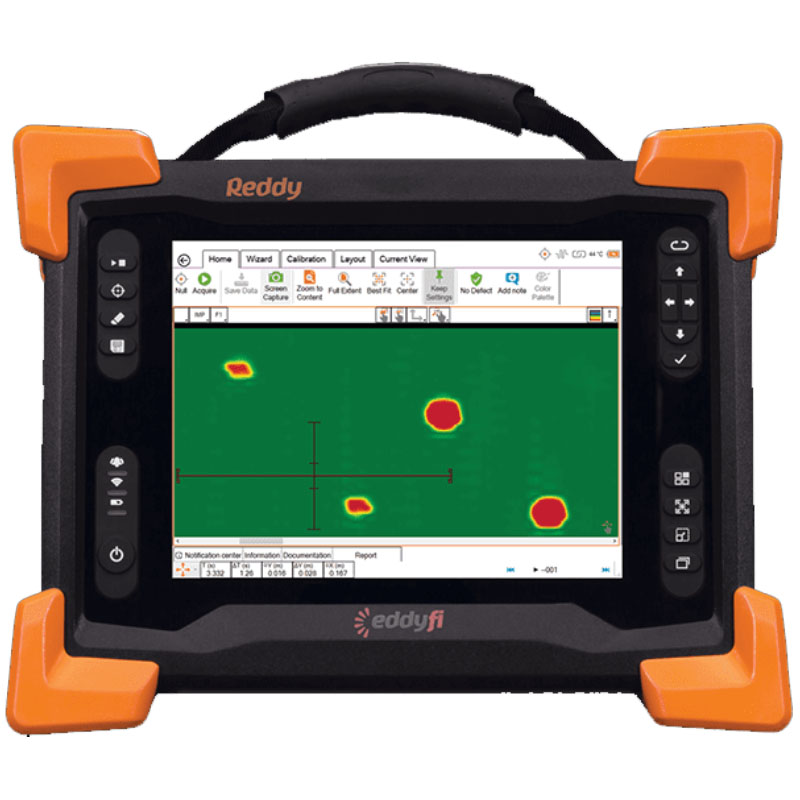

- Интуитивно понятная С-развертка в режиме реального времени. Во время проведения контроля все сигналы подвергаются математической обработке для построения понятной картинки. Высокое качество С-развертки предоставляет детальную информацию о состоянии контролируемого объекта.
- Сенсорный дисплей. LED-дисплей с диагональю 26,4 см, антибликовым покрытием и усиленным стеклом 3 мм. Чувствительность дисплея позволяет производить управление даже в перчатках. Работа с прибором возможна при любых условиях освещения. Высокое качество сенсорной системы позволяет легко масштабировать и вращать изображения С-развертки.
- Мощность вихретоковой матрицы ECA. Вихретоковый дефектоскоп Reddy оборудован скоростным мультиплексором SmartMUX™ на 64 канала.

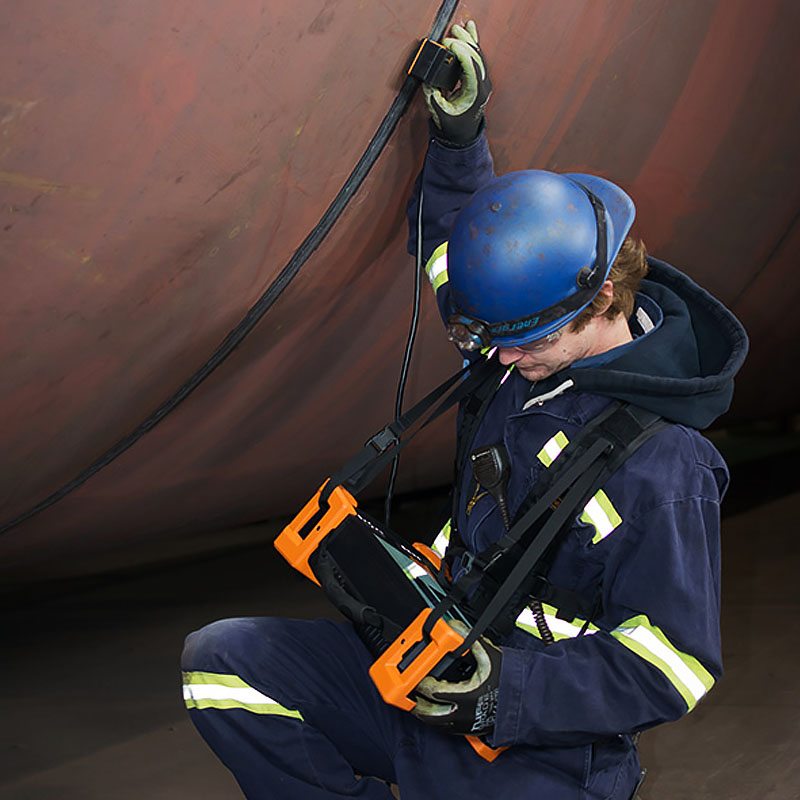

- Разработан для полевых условий. Корпус вихретокового дефектоскопа Eddyfi Reddy имеет защиту IP65 в соответствии с ГОСТ 14254-96. Имеется регулируемая по высоте подставка, верхняя рукоятка для переноса прибора, несколько точек опоры для размещения дефектоскопа Reddy на различных поверхностях.
- Современные компьютерные технологии. Вихретоковый дефектоскоп Reddy имеет встроенный 100 Гб твердотельный диск (SSD) для надежного хранения данных. Используется ОС Windows Portable. Для подключения к ПК используются стандартные способы.
- Программное обеспечение. Вихретоковый дефектоскоп Reddy управляется Magnifi ® GO, простой в использовании. В программе есть мастер настроек, помогающий неопытному пользователю произвести нужные настройки в начале работы. Кроме того, предусмотрены инструменты для легкого и быстрого формирования отчетов по контролю.
- Разнообразие преобразователей. Каталог Eddyfi* содержит большое количество различных вариаций преобразователей (по размеру матрицы, исполнению катушек, значению частоты), способных решить любую задачу.
| Задача контроля | Ферромагнетик | Цветной металл |
|---|---|---|
| Сварные соединения | + | + |
| Очаги коррозии | + | |
| Поверхностные дефекты | + | + |
| Подповерхностные дефекты | + |
Обнаружение и оценка трещин в углеродистых сталях
Преобразователи Sharck™ базируются на тангенциальных ВТ матрицах (TECA™), специально разработанных для контроля сталей. C помощью преобразователей Shark возможно обнаруживать и производить оценку с измерениями дефектов, находящихся на поверхности и на глубине до 10 мм. Возможности Sharck позволяют одинаково качественно контролировать как валик сварного шва, так и зону термического влияния от сварки. Удаление покрытия не требуется, возможно выявление трещин любой пространственной ориентации.
Оценка коррозионных поражений на алюминиевых и нержавеющих сплавах
Адаптивные ВТ матрицы (ECA) могут принимать форму кривизны объекта контроля и генерировать вихревые токи в материале с глубиной проникновения до 6,35. Это хорошее решение для контроля коррозионных очагов, язв и утонение стенок. Минимальное значение утонения - 10% от толщины стенки.
Обнаружение и оценка коррозионных поражений и растрескиваний в объектах сложной кривизны
Преобразователи I-Flex™ являются универсальным решением для контроля объектов различной кривизны. Благодаря матрице на основе силикона преобразователь может изгибаться и принимать любую форму для контроля, например, различных пазов, прутков и т.п. Преобразователи I-Flex отлично подходят для выявления коррозии в магнитных и цветных материалах. А при использовании датчика пути появляется возможность составлять подробные карты дефектов на объекте контроля.
