Универсальный дефектоскоп УД3-307ВД (PELENG-307)

Универсальный дефектоскоп УД3-307ВД (PELENG-307)

Госреестр

Ультразвуковой малогабаритный дефектоскоп ПЕЛЕНГ УД3-307ВД необходим для проведения неразрушающего ультразвукового контроля качества внутренней структуры изделий из различных материалов. Прибор позволяет заблаговременно выявлять разрушения в металлоконструкциях, отбраковывать дефектную продукцию. Устанавливает размеры и координаты выявленных несплошностей и неоднородностей. Присутствует функция...

Полное описание

Внесен в госреестр	Внесен
Поверка в комплекте	Включена в стоимость
Производитель	«Алтек», Россия

ПО универсальное (без вихретока)907 500 руб.
ПО универсальное (с вихретоком)990 000 руб.
ПО нефтегазовое (без вихретока)907 500 руб.
ПО нефтегазовое (с вихретоком)990 000 руб.
ПО судостроительное (без вихретока)907 500 руб.
ПО судостроительное (с вихретоком)990 000 руб.
ПО теплоэнергетическое (без вихретока)907 500 руб.
ПО теплоэнергетическое (с вихретоком)990 000 руб.
ПО подъемно-транспортное (без вихретока)907 500 руб.
ПО подъемно-транспортное (с вихретоком)990 000 руб.

В наличии

Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.

907 500 руб.

РРЦ в базовой комплектации

0 руб.

-+Купить

Запросить КП

Запросить видеодемонстрацию прибора

Обзор
Характеристики
Отзывы0

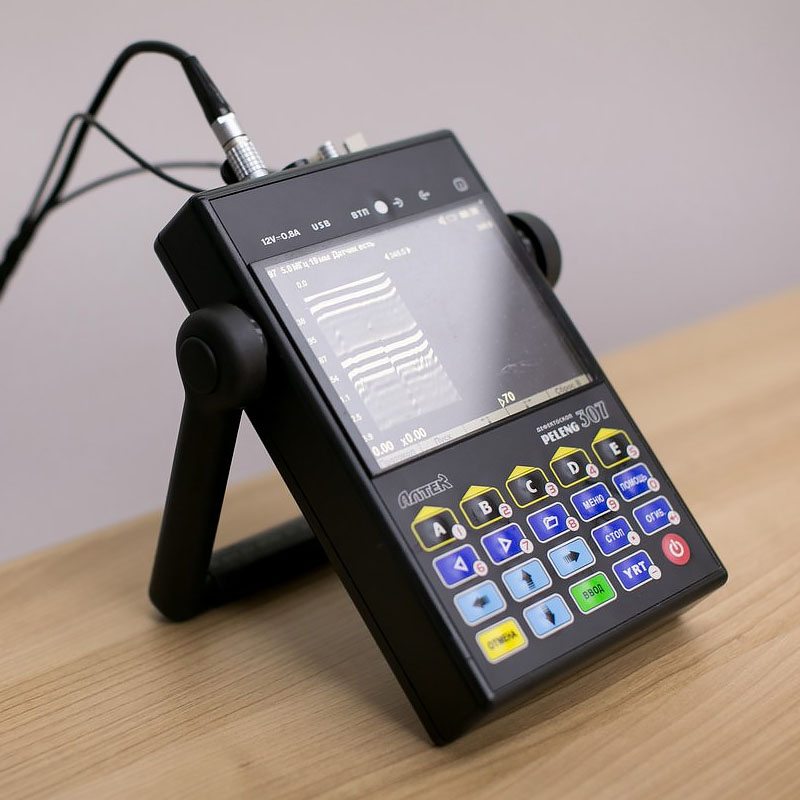

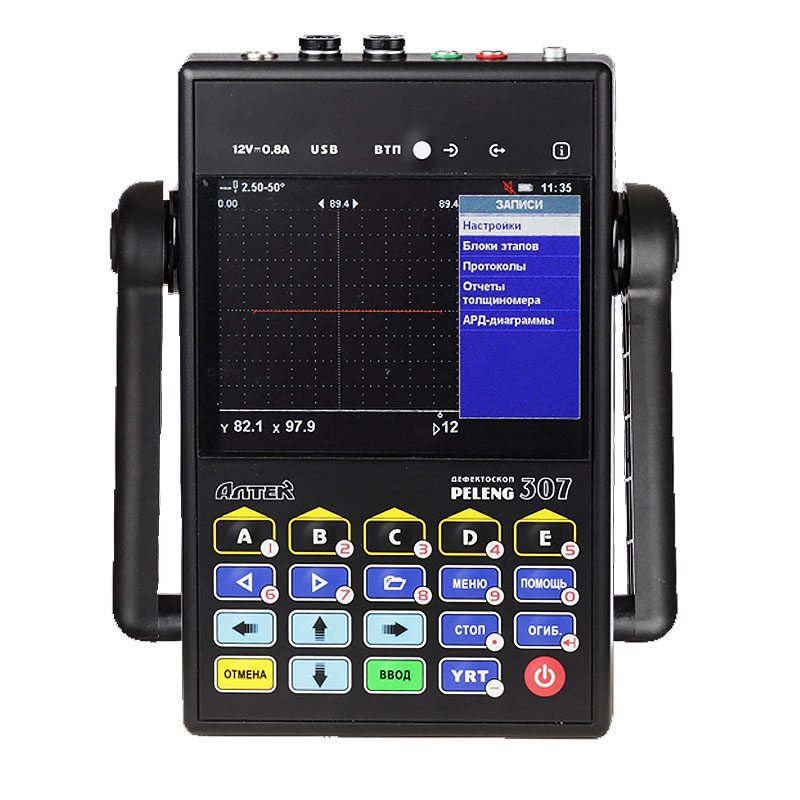

Переносное устройство Peleng УД3-307ВД относится к дефектоскопам общего назначения и реализует эхо-, теневой и зеркально-теневой методы обнаружения дефектов. В состав входит электронный блок и пьезоэлектрический преобразователь, который выступает в роли источника и приемника ультразвуковых колебаний. Для идентификации имеющихся в изделиях дефектов оценивается степень интенсивности вернувшегося сигнала и время его пути. Указанные свойства принимают различные значения в зависимости от структуры и границ исследуемого объекта, таким образом, их анализ позволяет судить об уровне однородности и сплошности материала.

Вихретоковый способ дефектоскопии заключается в воздействии на контролируемый объект переменным электромагнитным полем. В результате такого воздействия в объекте возникают вихревые токи, создающие собственное электромагнитное поле, которое противодействует внешнему, что, в свою очередь, регистрируется прибором. В области расположения дефектов сопротивление поверхностного слоя объекта увеличивается, и за счет этого регистрируются нарушения однородности структуры. Прибор использует фазовый и амплитудный методы вихретокового контроля.

Выпускается несколько модификаций модели УД3-307ВД, отличающихся встроенным программным обеспечением, которое обеспечивает соответствие прибора нормативным требованиям, принятым в каждой из отраслей, и адаптирует (с помощью заранее настроенных параметров и режимов) прибор к работе с типовыми для отрасли объектами и материалами. Помимо того, модификации отличаются количеством и типом датчиков (ПЭП), идущих в комплекте.

Кроме универсальной, модель УД3-307ВД имеет 6 модификаций для различных отраслей:

для нефтегазовых отраслей;
для нефтехимического оборудования;
для теплоэнергетического комплекса;
для подъемно-транспортного оборудования;
для судостроения;
для атомных станций.

Основные преимущества ультразвукового дефектоскопа ПЕЛЕНГ УД3-307ВД:

Цветной жидкокристаллический TFT-дисплей
Отображение эхо-сигналов в виде A-скана, визуализация сечения объекта в виде B-скана и отображение хода лучей в виде W-скана.
Результаты измерений вихретокового контроля отображаются бегущей разверткой. При удалении устройства от исследуемого объекта развертка останавливается. Возможна визуализация в виде комплексной плоскости.
Расположение и размеры дефектов определяются более точно за счет учета кривизны поверхности.
Возможность визуализации эхо-сигналов в виде высокочастотных импульсов.
Режим временной регулировки чувствительности (ВРЧ) максимум с 64-мя точками для одной характеристики.
Функция поэтапной дефектоскопии – с предустановкой порядка этапов.
Поддержка ПЭП, имеющих встроенную микросхему памяти.
Функция формирования отчетов ультразвуковой толщинометрии.
3 порога чувствительности (для поиска, для оценки, для отбраковки).
Двухцветная светодиодная и звуковая сигнализация об обнаружении дефекта (АСД). Имеется порт подключения наушников для работы в шумных условиях.
Режим увеличения экрана («Лупа») для детального рассмотрения нужного участка A-скана.
Функция «заморозки» экрана.
Возможность контроля по двум стробам.
Функция формирования АРД-диаграммы (амплитуда-расстояние) для определения эквивалентного размера дефекта.
Автоматическая регулировка усиления (АРУ) для улучшения чувствительности прибора, поддерживающая амплитуду опорного сигнала на уровне 50% высоты кривой A-скана.
Возможность измерения толщины тонких изделий (от 0,8 мм).
Энергонезависимая память для сохранения настроек и результатов даже при отсутствии питания.

Доставка ПЕЛЕНГ УД3-307ВД возможная в любой регион России.

Характеристики

Методы ультразвукового контроля, реализуемые дефектоскопом	эхо
	зеркальный
	зеркально-теневой (ЗТМ)
Методы вихретокового контроля, реализуемые дефектоскопом	фазовый
Методы вихретокового контроля, реализуемые дефектоскопом	амплитудный
Режимы вихретокового контроля	динамический
Режимы вихретокового контроля	статический
Количество ультразвуковых каналов	1
Количество вихретоковых каналов	1
Основной индикатор дефектоскопа	цветной TFT экран
Дополнительные индикаторы дефектоскопа	встроенный звуковой индикатор
	2 светодиода на панели дефектоскопа
	светодиод на вихретоковом преобразователе
Номинальное значение частоты УЗК, МГц	0,4; 0,62; 1,25; 1,8; 2,0; 4,0; 2,5; 5,0; 10,0
Амплитуда электрических колебаний при возбуждении УЗК, В
высокой амплитуды	120
низкой амплитуды	4,5
Частота следования зондирующих импульсов УЗК, Гц	20 ... 5000
Типы разверток: вихретоковый контроль
в режиме ультразвукового контроля	А‑развертка
	W-развертка
	В-развертка
в режиме вихретокового контроля	бегущая развертка комплексная плоскость
Диапазон регулировки усиления (чувствительности) ультразвукового канала, дБ	0 ... 80
Диапазон регулировки усиления вихретокового канала, отн.ед.	0 ... 80
Дискретность измерения толщины встроенным ультразвуковым толщинометром, мм	0,01
Глубина (амплитуда) ВРЧ, дБ	не более 80
Используемые вихретоковые преобразователи	серии ПН – для магнитных сталей (частота 10…100 кГц) серии ПФ – для немагнитных сталей, титана, алюминия и пр. (частота определяется преобразователем)
Амплитуда сигнала задающего генератора вихретокового канала, В	0,8; 1,5; 3,4; 8,3
Диапазон измерения глубины выявленного дефекта в изделиях из стали для ПЭП с углом ввода 0⁰, мм	1 … 32221
Длительность А-развертки, мкс
минимальная	1,33
максимальная	10992
Диапазон измерения глубины трещин в режиме вихретокового контроля, мм	0,1 … 9,9
Диапазон измерения толщины (для изделий из стали), мм	3 ... 5000
Диапазон рабочих температур окружающего воздуха, ⁰С	-25 … +50
Масса, кг, не более:	1,35
Габаритные размеры, мм, не более:	140x220x42

Дополнительная информация

Рабочие температуры модификаций для локомотивов и вагонного хозяйства: -25…+50 °С, для остальных версий: -20…+50 °С.
Максимальная частота при вихретоковом методе: 100 кГц.
Минимальная толщина изделия (из стали) для измерения: 3 мм.
Диапазон глубиномера поверхностных дефектов в вихретоковом режиме: 0,1…9,9 мм.
Обладает устойчивостью к действию синусоидальных вибраций от 10 до 55 Гц, к электромагнитным помехам от 0,03 до 50 кГц, к ударам с ускорением до 50 м/с².
Степень защиты корпуса: IP53 – защита от пыли и дождя.
Возможно стационарное питание от сети 220 В (через адаптер 12 В, 0,7 А), а также от аккумуляторной батареи емкостью 1650 мА∙ч.
Продолжительность заряда: 4 часа.
Длительность автономной работы: 6 часов.
Количество циклов полного разряда/заряда: 500.
Подключение к персональному компьютеру производится через COM-порт с интерфейсом RS-232. Для совместной работы необходимо установить на ПК программное обеспечение от производителя.
