Комбинированный дефектоскоп УД2-102ВД

PELENG УД2-102ВД реализует эхо-, теневой- и зеркально теневой методы. Они основаны на свойствах ультразвуковых колебаний, излученных пьезоэлектрическим преобразователем (ПЭП), менять свою интенсивность, отражаясь от элементов структуры материала, и на разности времени, за которое сигнал проходит свой путь от излучателя до приемника.

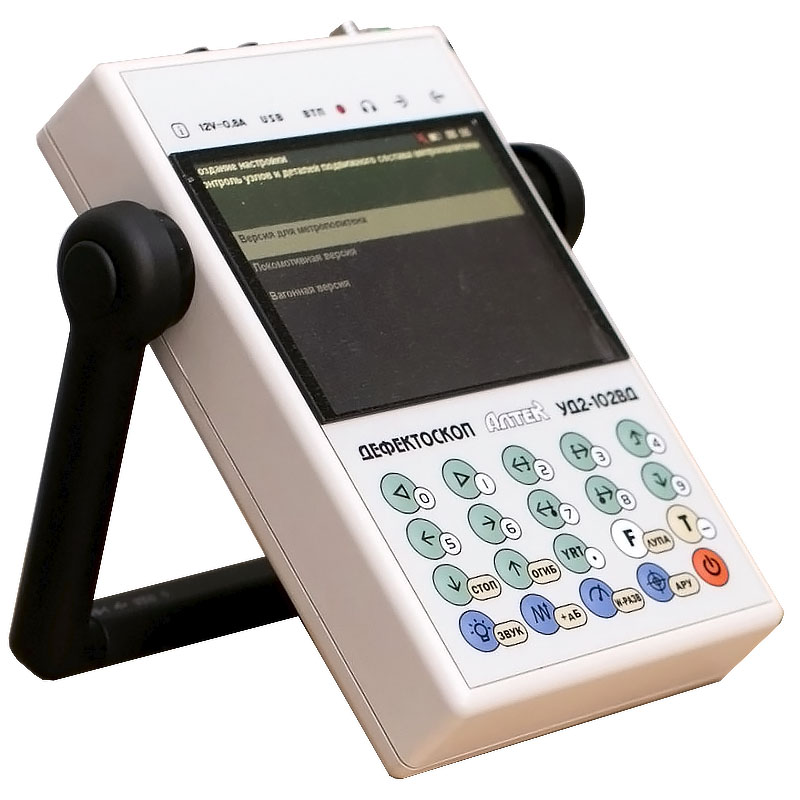

Прибор состоит из электронного блока и преобразователя.

Вихретоковый способ проверки качества заключается в воздействии переменным электромагнитным полем на контролируемый объект. При этом в нем возникают вихревые токи, создающие собственное электромагнитное поле, противодействующее внешнему, что регистрируется прибором. В зоне дефектов сопротивление поверхностного слоя объекта увеличивается, что позволяет выявить нарушение однородности структуры. Прибор использует фазовый и амплитудный методы вихретокового исследования.

PELENG УД2-102ВД выпускается в нескольких модификациях для отдельных отраслей промышленности. Каждая модификация оснащена специализированным приложением (с параметрами работы и настройками), обеспечивающим соответствие нормативных требованиям, действующим в каждой из отраслей, и адаптирующим прибор к работе с типовыми объектами.

Модификация для вагонного хозяйства преднастроена для работы с элементами колесной пары, различных частей элементов вагонов. 9 ПЭП в комплекте.
Локомотивная модификация имеет типовые конфигурации для дефектоскопии различных частей электровозов и тепловозов. 7 ПЭП в комплекте.
Версия для метрополитена заточена под проверку узлов подвижного состава метро, 6 пьезоэлектрических преобразователей.
Рельсовая версия содержит типовые настройки для проверки сварных стыков и оконечных участков, основного металла, стрелочных переводов. Комплектуется 6-ю преобразователями.
Модификация для путевых машин проверяет их оси, части колес и другие детали.. В комплекте идут 7 ПЭП.
Версия для приемочного контроля служит для отбраковки заготовок осей и колес, ободов, а также готовых изделий до момента сборки в готовую машину. 7 штук ПЭП..
Нефтегазовая модификация адаптирована под швы трубопроводов из различных материалов, сосуды, баки и т.п. 6 ПЭП.

Первые два типа имеют TFT-дисплей, остальные – люминисцентный. Все версии комплектуются солнцезащитной блендой (для дисплея) и одним вихретоковым преобразователем.

Основные преимущества ультразвукового дефектоскопа ПЕЛЕНГ УД2-102ВД:

Два строба с возможностью использования разного метода контроля для каждого из них.

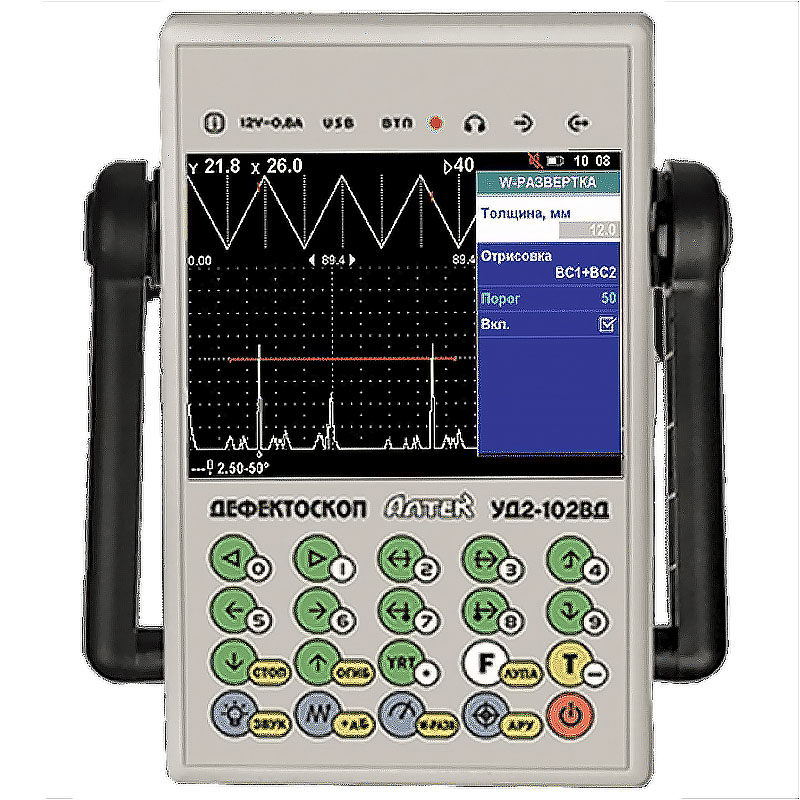

Отображение эхо-сигналов в виде A-скана, визуализация сечения объекта в виде B-скана и отображение хода лучей в виде W-скана.
Результаты измерений вихретокового контроля отображаются бегущей разверткой. При удалении устройства от исследуемого развертка останавливается.
Наличие режима ВРЧ.
Построение АРД-диаграммы для определения эквивалентного размера дефекта.
Возможность сделать скриншот текущей картинки на дисплее и сохранить его в память.
Режим масштабирования («Электронная лупа») для детального рассмотрения нужного участка сигнала.
АРУ и АЗК: для оперативного изменения чувствительности и слежения за качеством акустического сигнала.
Индикация состояния аккумулятора.
Режим толщиномера.
Светодиодная индикация и звуковое оповещение об обнаружении дефекта.
