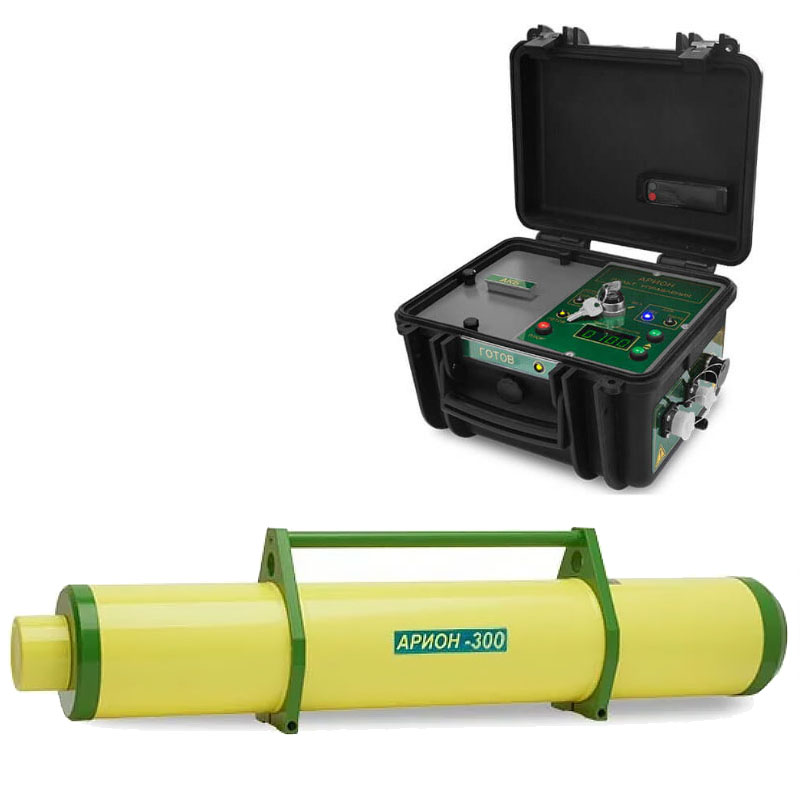

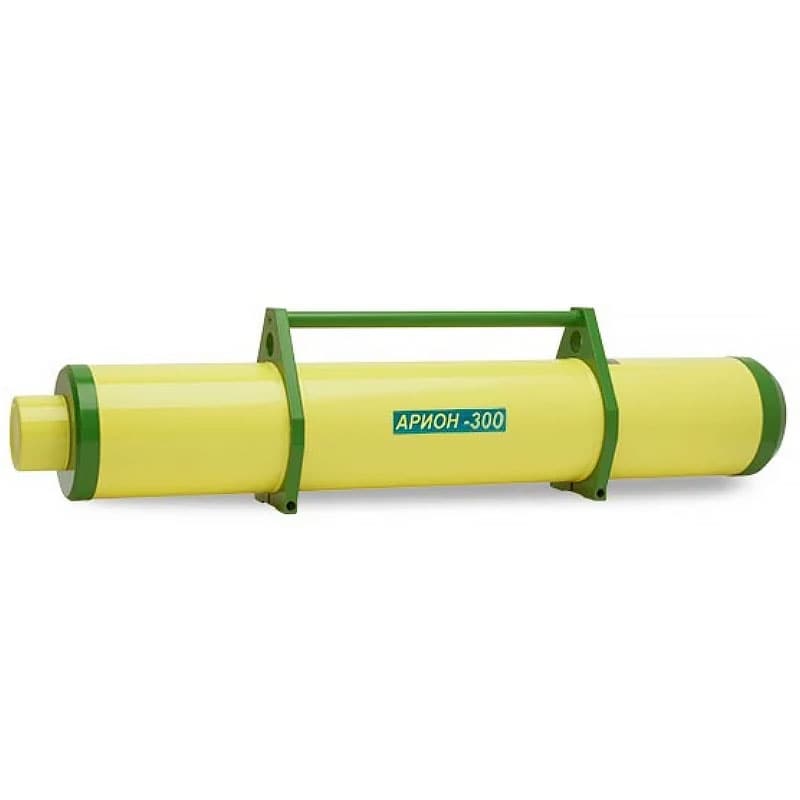

Прибор модели АРИОН-300 — импульсный рентгеновский аппарат неразрушающего контроля. С его помощью выполняется анализ макроструктуры сварочных швов, проверяется целостность структуры контролируемого объекта. Принцип действия прибора основан на использовании холодного катода. Длительность импульсов излучения, формируемых катодом, составляет наносекунды. Пучок излучения с широким углом позволяет выполнять как панорамный режим облучения, так и фронтальный — просвечиваются сразу две стенки.
Энергопитание прибора обеспечивается разными способами:
- входящей в комплектацию аккумуляторной батареей;
- автомобильной электрической сетью;
- однофазной сетью переменного тока (220 В).
С помощью прибора проверяют целостность структуры проверяемых изделий как в период производства, так и при их эксплуатации, выполнении ремонтных работ.
При помощи аппарата АРИОН 300 определяются такие дефекты, как:
- поры (канального и сферического типов);
- несплавы между слоями;
- волосовины;
- включения шлака;
- непровары;
- разрывы и трещины;
- различные нарушения геометрии сварочных швов.
Преимущества модели:
- Возможность использования прибора в полевых условиях.
- Компактные габариты устройства.
- Возможность контроля сварочных швов резервуаров, стыков, врезок и отводов магистральных трубопроводов.
- Частота подачи высоковольтных импульсов на анод — от 10 до 15 Гц. Предусмотрена возможность изменения частоты в этих пределах.
- Контроль дозы излучения осуществляется встроенным в управляющий пульт счетчиком импульсов, имеющим энергонезависимую память. Этот же счетчик позволяет определить выработанный ресурс прибора.
Возможность автономной работы обеспечивается заключенным в термозащитный чехол внешним аккумулятором.
