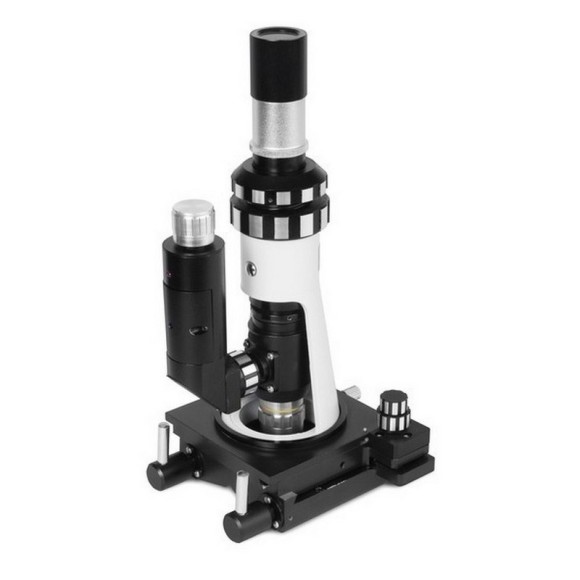

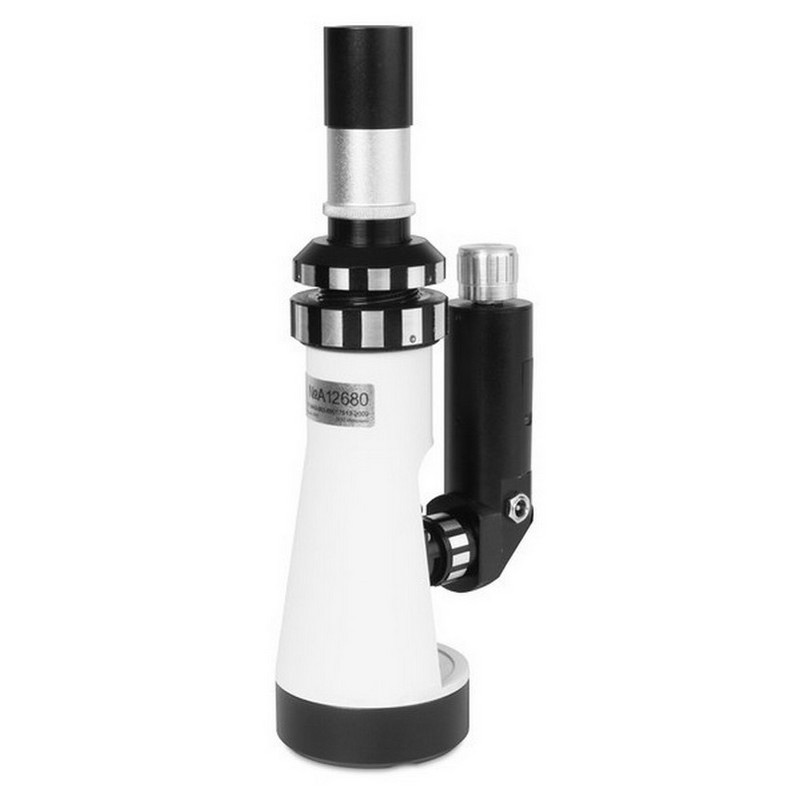

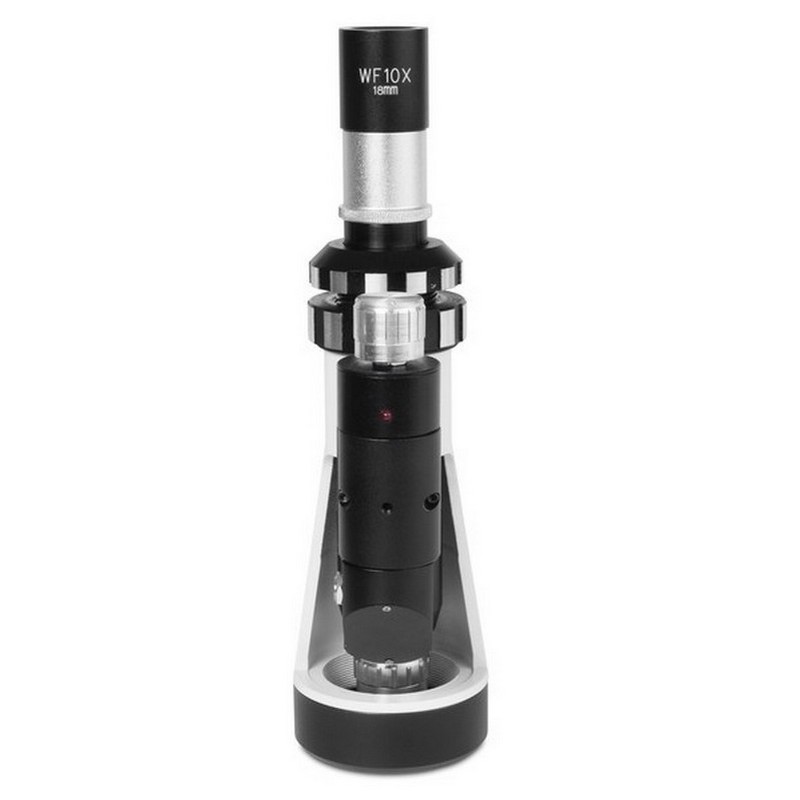

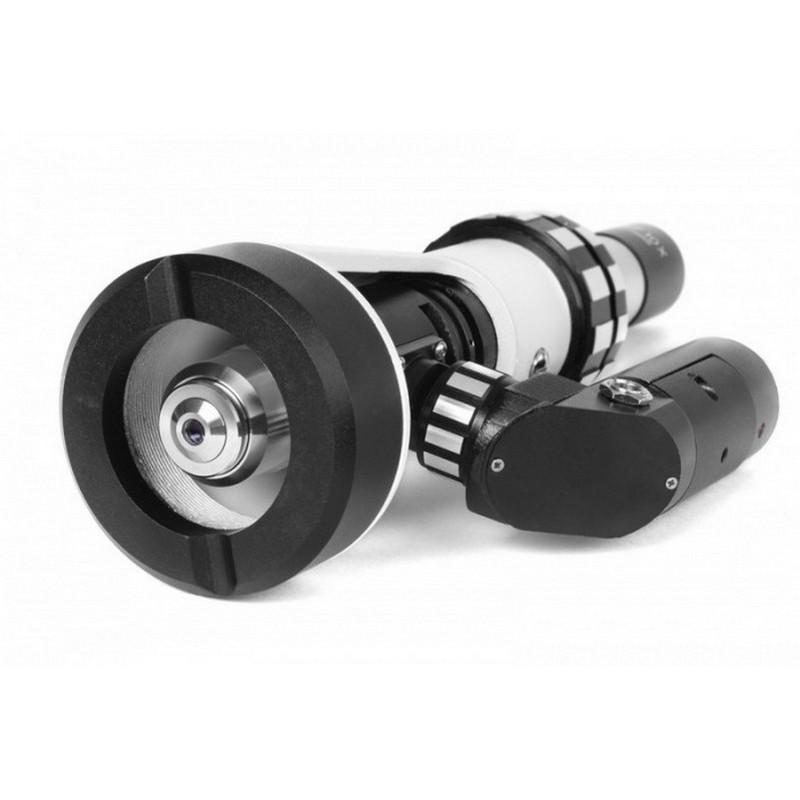

В7-ММП Микроскоп металлографический портативный
- Обзор
- Характеристики
- Отзывы0
Микроскоп В7-ММП используется для визуального наблюдения объектов на производстве и в лаборатории в различных областях промышленности, экспертизы, науки и образования с целью:
- изучения микрообъектов бесконтактным способом;
- точного измерения линейных размеров рассматриваемых микрообъектов (доп. комплектация);
- проверки печатных плат;
- контроля печати в бумажной и текстильной промышленности;
- проведения опытных и криминалистических экспертиз и т.д.

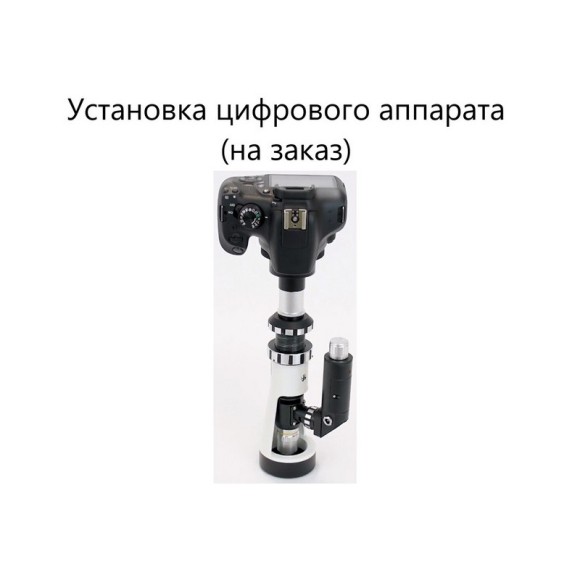

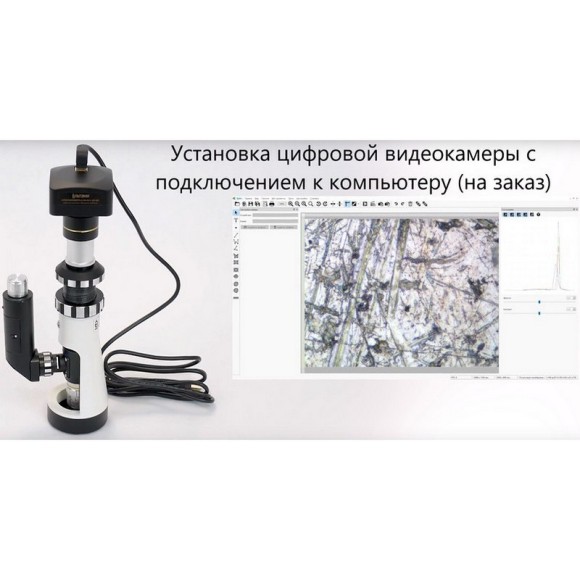

Вместо окуляра может быть установлена цветная цифровая видеокамера с подключением к компьютеру, которая позволяет производить измерения, делать снимки и выводить изображение на монитор компьютера в режиме реального времени. Также вместо окуляра может быть установлена цифровая зеркальная фотокамера. Питание микроскопа осуществляется от сети переменного тока 220В, а также от встроенного аккумулятора, что даёт возможность использовать прибор на выездах в полевых условиях при отсутствии стационарного источника питания.
Изготовитель сохраняет за собой право внесения изменений в конструкцию и объём поставки, право внесения дальнейших технических улучшений и все права, связанные с переводом этой документации.

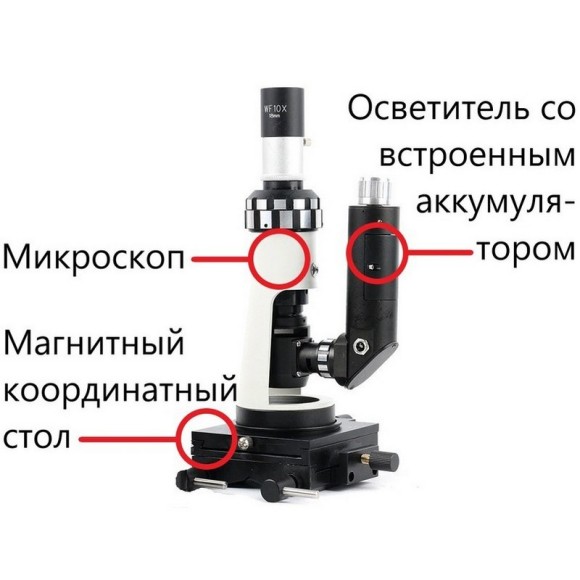

Преимущества ММП В7:
- увеличение 100-400 крат, с дополнительной оптикой 50-1500 крат;
- встроенный светодиодный осветитель с аккумулятором;

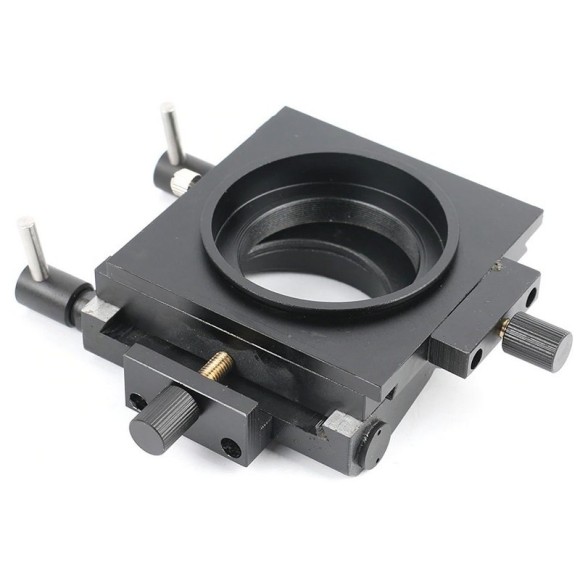

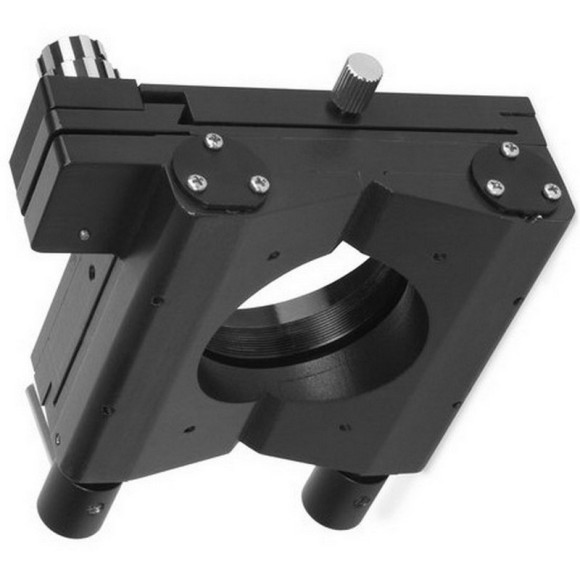

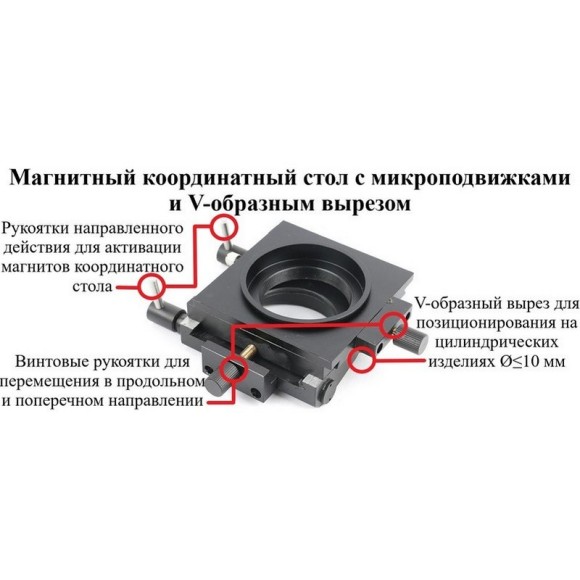

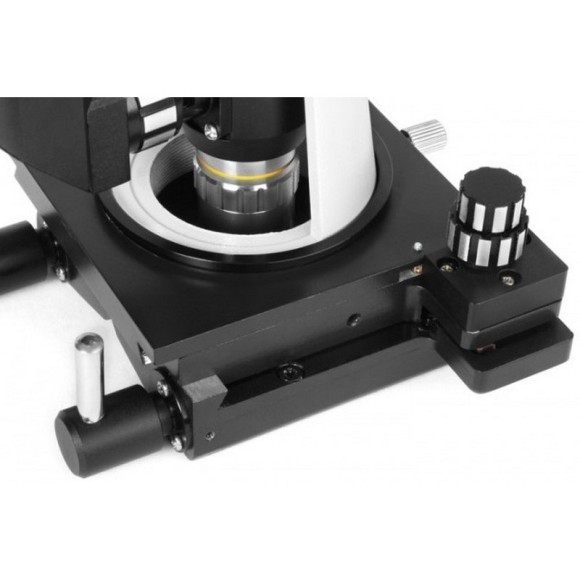

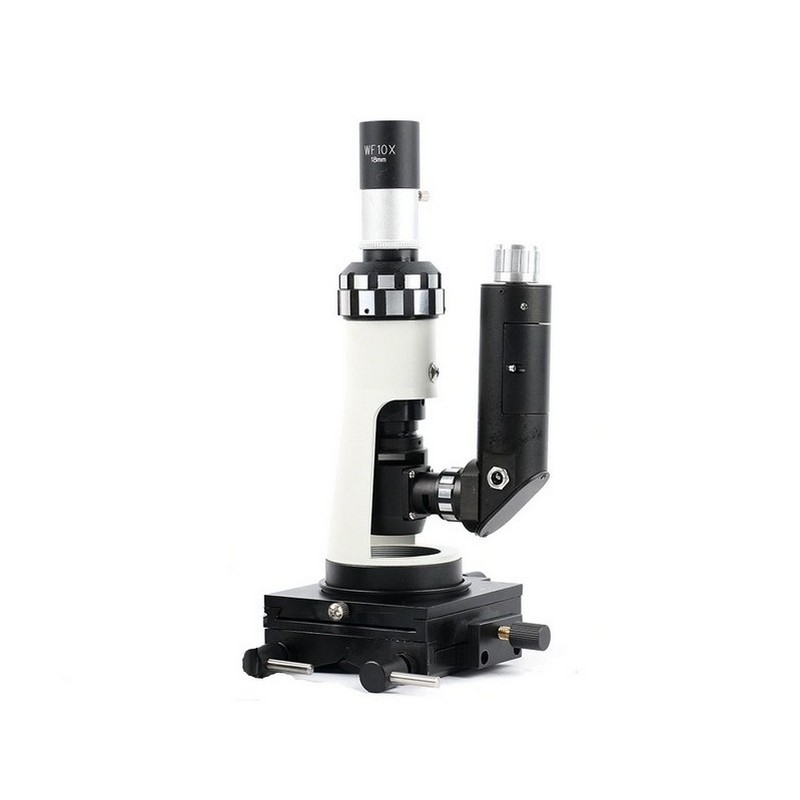

- магнитный координатный стол с микроподвижками для установки на различные металлические валы и крупногабаритные детали, которые невозможно поместить под обычный металлографический микроскоп, также имеется V-образный вырез для позиционирования на цилиндрических изделиях Ø≤10 мм;
- возможность работы в полевых условиях от встроенного аккумулятора при отсутствии электросети;
- возможность измерения размеров микрообъектов специальным окуляром с измерительной микрометрической шкалой (100 делений);

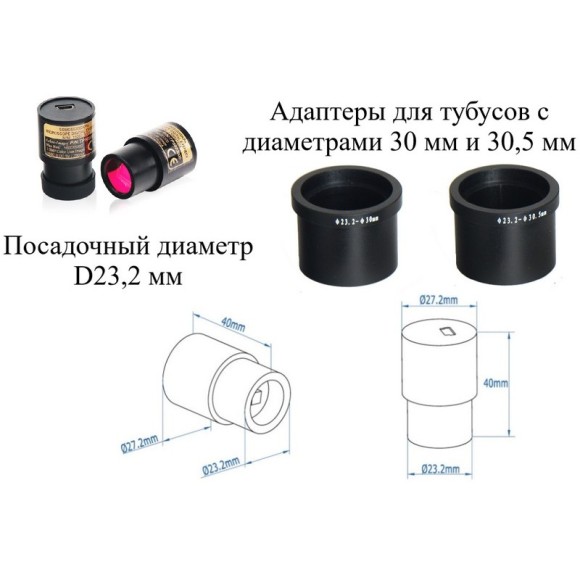

- возможность подключения цветной цифровой видеокамеры с USB и ПО для компьютера или цифровой зеркальной фотокамеры Canon EOS 1300D с оптическим адаптером NDPL-1(2X) для работы в полевых условиях;

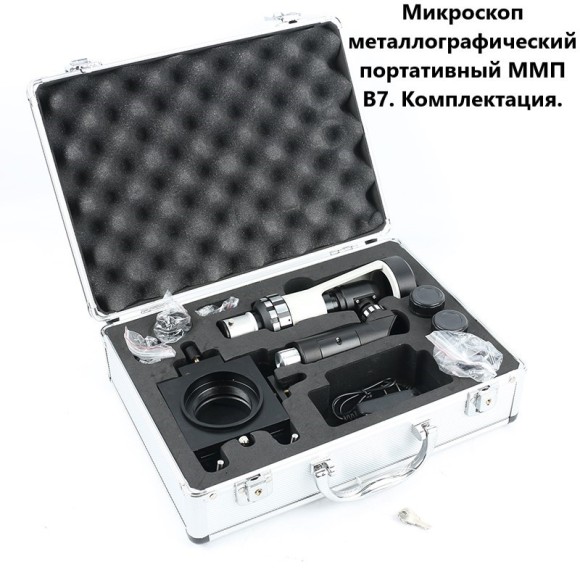

- алюминиевый упаковочный кейс.
Технические характеристики
Наименование, единица измерения |
Значение |
Методы исследований в отражённом свете: |
светлое поле поляризация |
Общее увеличение, крат |
20* 50* 100 200* 400* 500*...1500* |
Длина механического тубуса, мм |
160 |

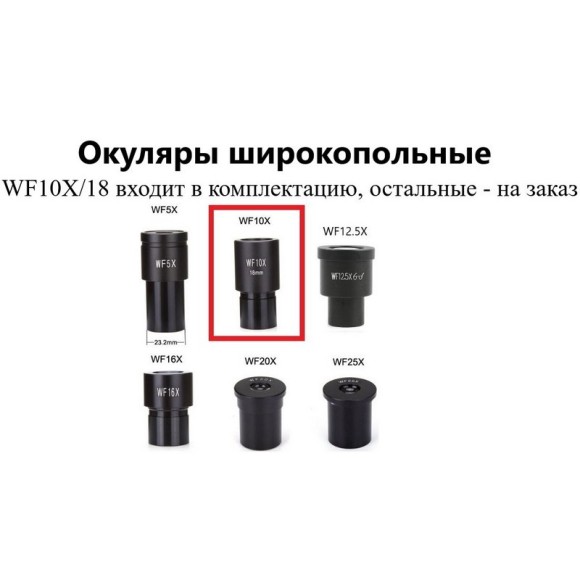

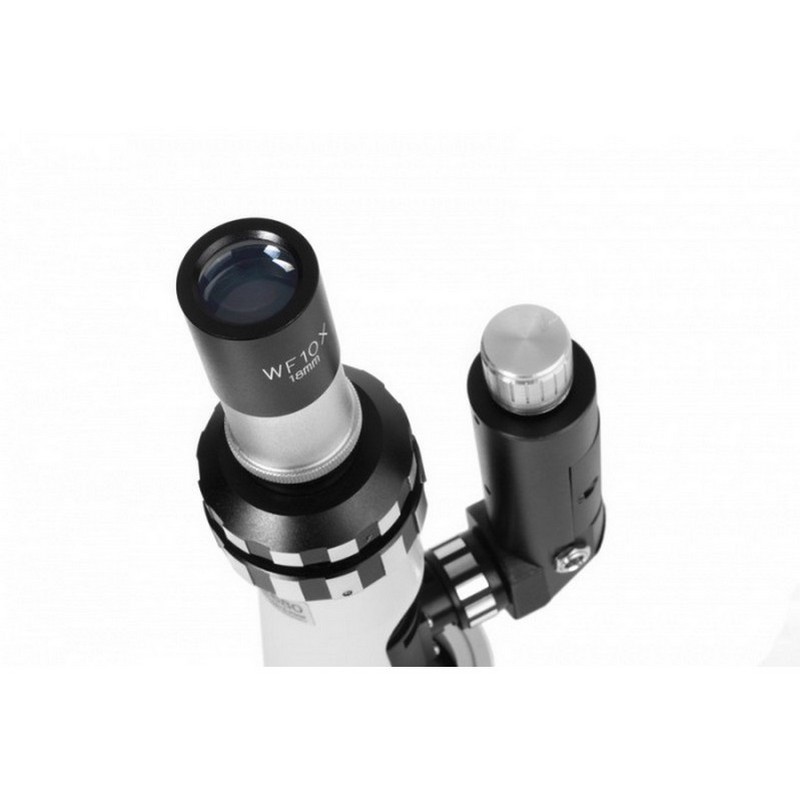

Окуляры широкопольные, крат / диаметр поля зрения, мм: WF5x/20 мм WF10x/18 мм, (диаметр поля зрения Ф18 мм, фокусное расстояние 25 мм, посадочный диаметр D23,2 мм) WF10x/18 мм с перекрестием и микрометрической шкалой (100 делений) WF12,5/14x WF16x/13 мм WF20x/10 мм WF25x/9 мм |
5/20* 10/18 10/18* 12,5/14* 16/13* 20/10* 25/9* |

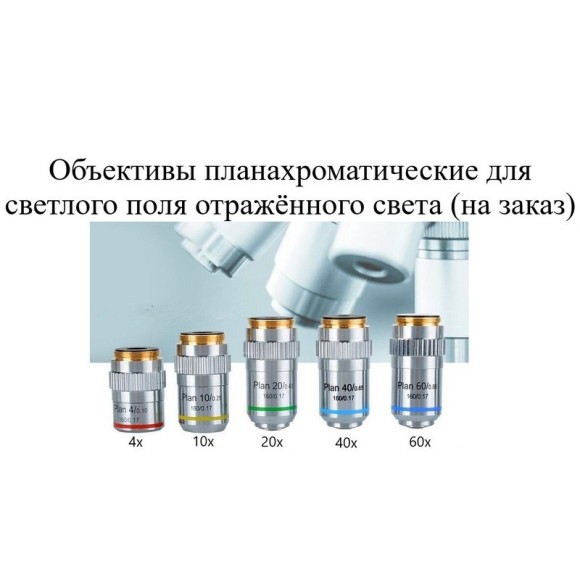

Объективы планахроматические, крат / числовая апертура: Plan 4/0,10 (160/0,17) Plan 10/0,25 (160/0,17) Plan 20/0,40 (160/0,17) Plan 40/0,65 (160/0,17), подпружиненный Plan 60/0,85 (160/0,17), подпружиненный |
4 / 0,10* 10 / 0,25 20 / 0,40* 40 / 0,65* 60 / 0,85* |
Фокусировка / диапазон фокусировки, мм |
грубая и точная / 25 |
Отражённый свет (время непрерывного освещения на одном заряде аккумулятора, ч) |
система освещения с плавной регулировкой яркости освещения; источник освещения светодиод (~ 40 ч) |

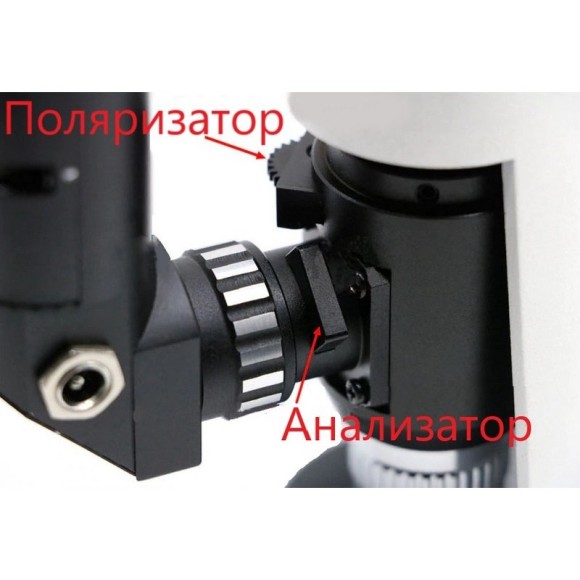

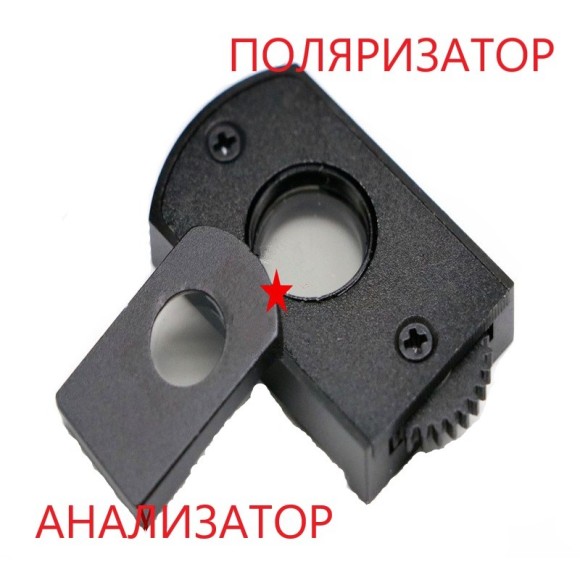

Поляризационное устройство |
поляризатор и анализатор |
Корпус изделия |
отлитый под давлением чугун, окрашенный огнеупорной эмалью |
Магнитный координатный стол с микроподвижками с V-образным вырезом для позиционирования на цилиндрических изделиях, мин. Ø, мм |
10 |
Питание: встроенный аккумулятор с зарядкой от эл. сети, В/Гц |
220/50 |
Габаритные размеры микроскопа, высота/ширина/диаметр опоры, мм, не более |
250/160/150 |
Масса микроскопа (нетто), кг, не более |
0,95 |
Габаритные размеры магнитного стола, высота/ширина/глубина, мм, не более |
90/90/35 |
Масса магнитного стола, кг, не более |
0,85 |
Габаритные размеры упаковочного кейса (брутто), высота/ширина/глубина, мм, не более |
320/250/100 |
Масса упаковочного кейса с микроскопом и принадлежностями (брутто), кг, не более |
4,0 |

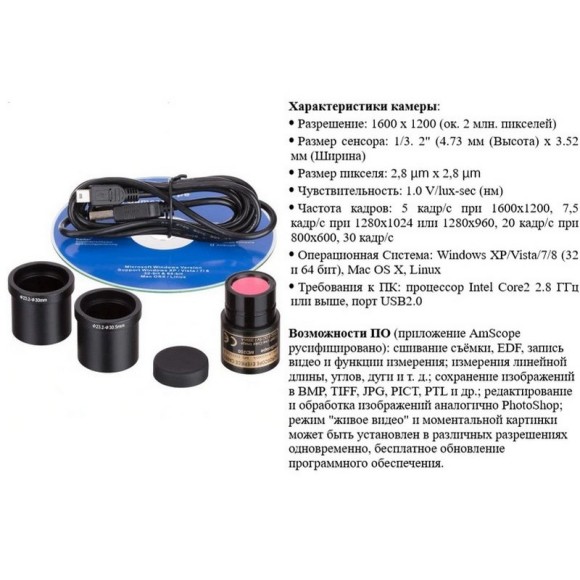

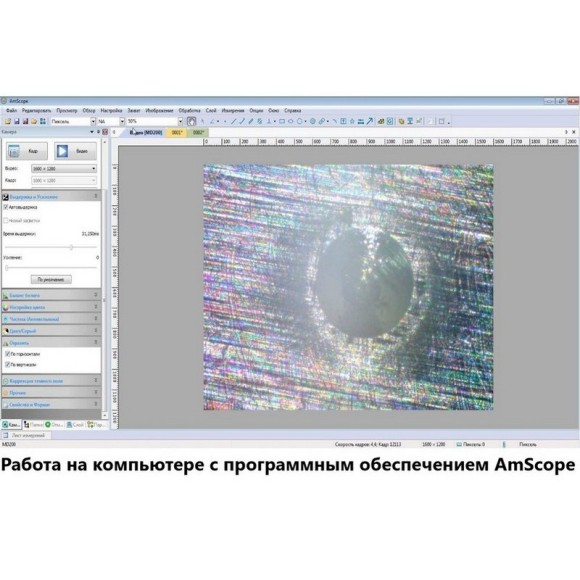

Характеристики цифровой камеры*: · Разрешение: 1600 х 1200 (ок. 2 млн. пикселей) · Размер сенсора: 1/3. 2" (4.73 мм (Высота) х 3.52 мм (Ширина) · Размер пикселя: 2,8 μm х 2,8 μm · Чувствительность: 1.0 V/lux-sec (нм) · Частота кадров: 5 кадр/с при 1600x1200, 7,5 кадр/с при 1280x1024 или 1280x960, 20 кадр/с при 800x600, 30 кадр/с · Операционная Система: Windows XP/Vista/7/8 (32 и 64 бит), Mac OS X, Linux · Требования к ПК: процессор Intel Core2 2.8 ГГц или выше, порт USB2.0 · Возможности ПО (AmScope русифицировано): сшивание съёмки, EDF, запись видео и функции измерения; измерения линейной длины, углов, дуги и т. д.; сохранение изображений в BMP, TIFF, JPG, PICT, PTL и др.; редактирование и обработка изображений аналогично PhotoShop; режим "живое видео" и моментальной картинки может быть установлен в различных разрешениях одновременно · бесплатное обновление ПО |
|
*- по заказу, не входит в базовую комплектацию
| Внесен в госреестр | Не внесен |
| Производитель | «Восток-7», Россия |
