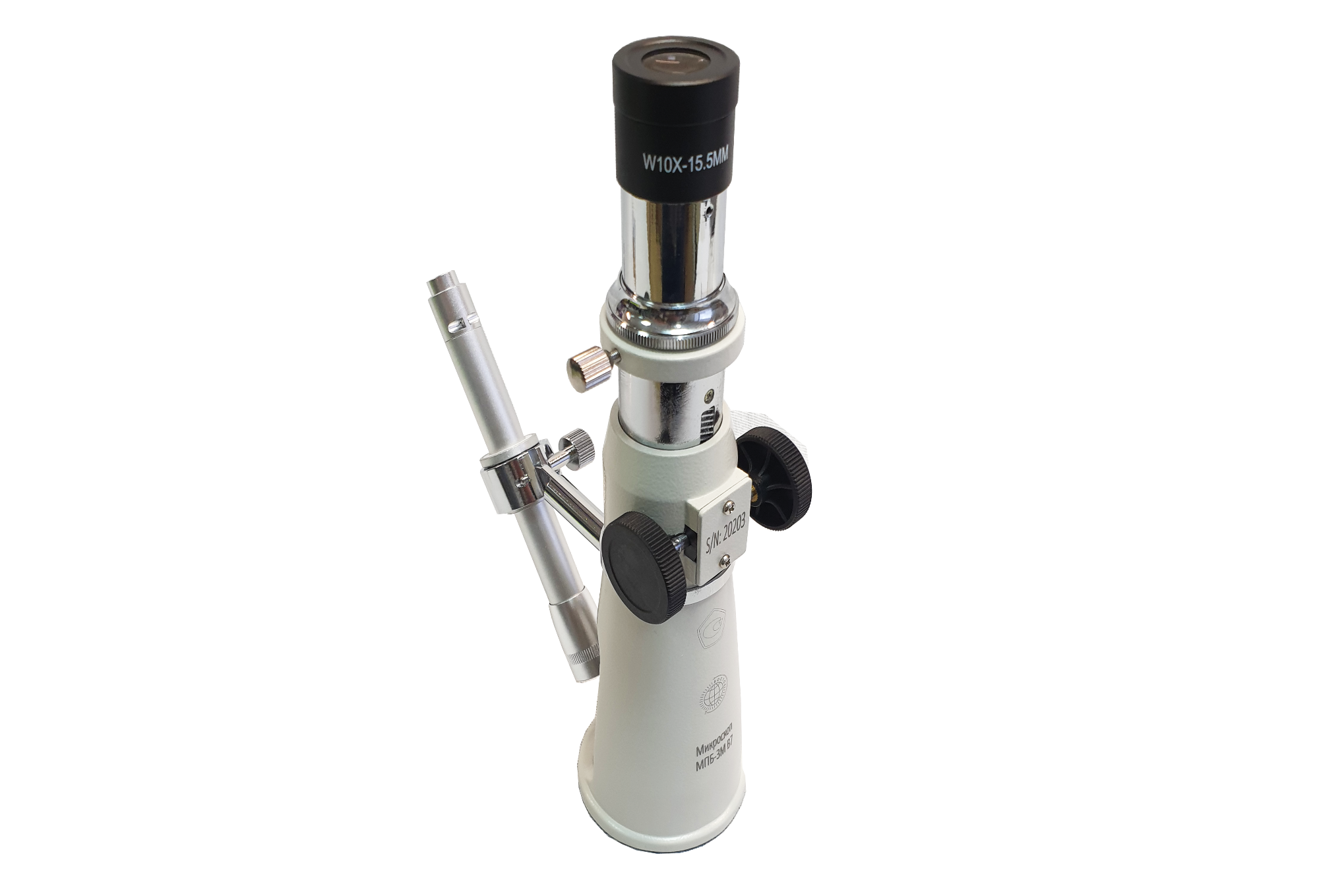

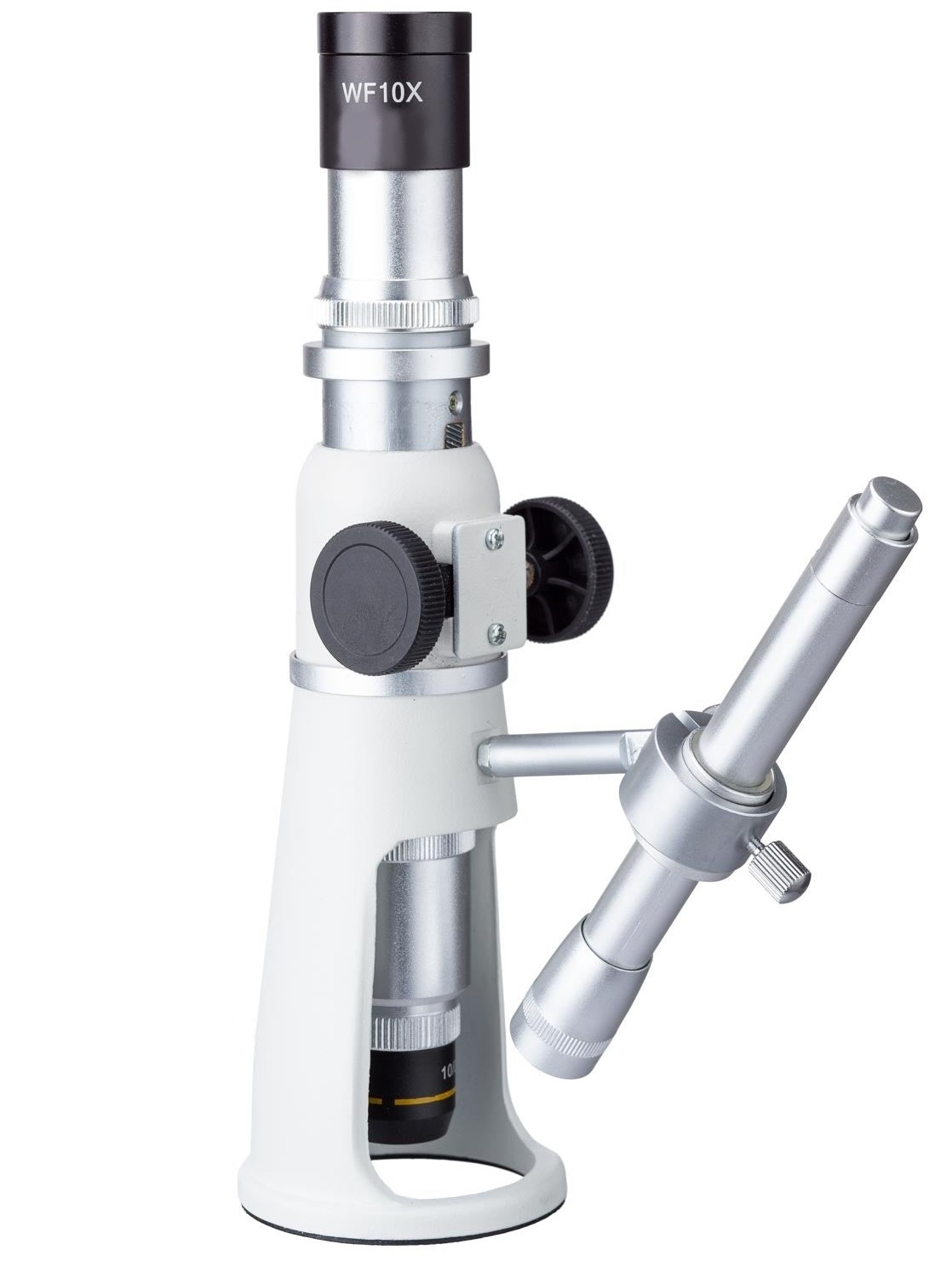

МПБ-3М В7 микроскоп отсчётный Бринелль (2X и 5X объективы) с окуляром 10х с измерительной шкалой с поверкой
- Обзор
- Характеристики
- Отзывы0
Описание средства измерений
Принцип действия микроскопа основан на определении линейных размеров изображения объектов, в том числе отпечатка, получаемого от вдавливания шарика в исследуемый материал под определённой нагрузкой, по шкалам сетки и микрометрического винта или с помощью программного обеспечения камеры, используемой вместо объектива.
Модификации микроскопов отсчётных МПБ отличаются диапазонами измерений, ценой деления шкалы сетки объектива, наличием сменных объективов и осветителя.

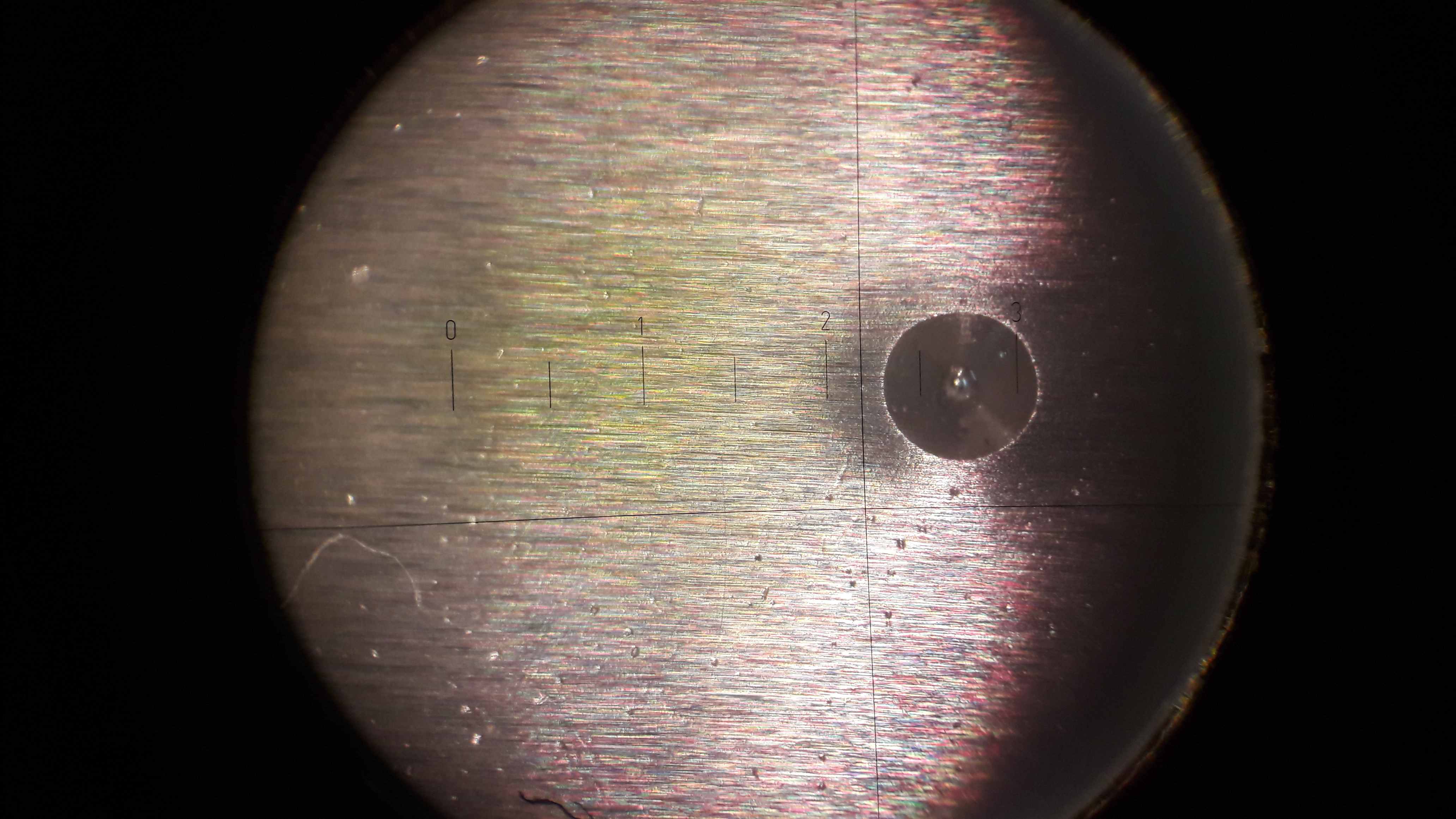

Наиболее частое применение: измерение диаметра отпечатка (лунки), образуемого на поверхности различных металлов при определении твёрдости по методу Бринелля. Также микроскопы могут быть использованы с целью:
- изучения и измерения микрообъектов бесконтактным способом;
- проверки печатных плат;
- контроля печати в бумажной и текстильной промышленности;
- проведения опытных и криминалистических экспертиз.

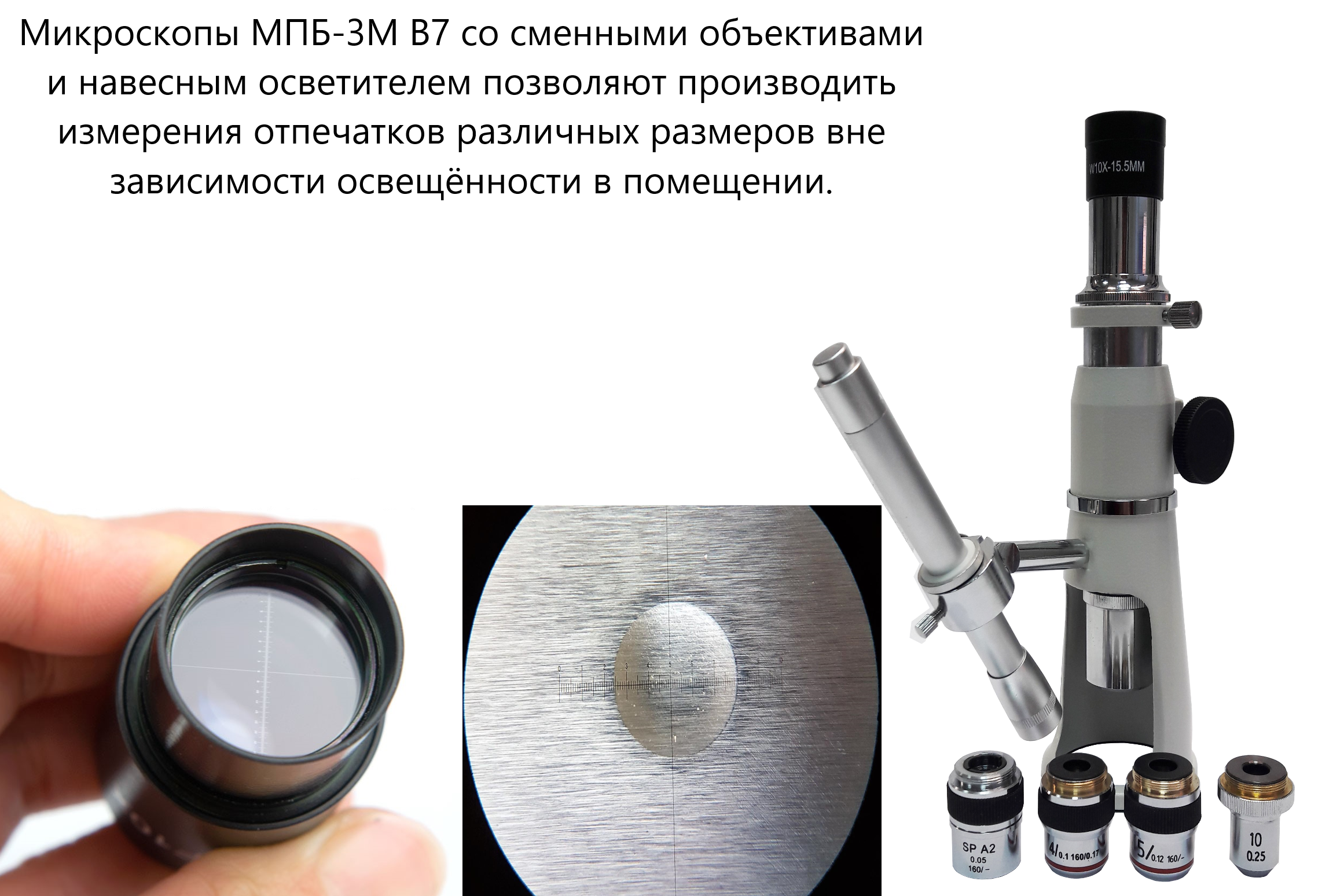

МПБ-3М В7 с окуляром - фокусировка микроскопов на измеряемом объекте осуществляется вручную с помощью фокусировочного механизма. Микроскоп оснащён визирной шкалой на 100 единиц, цена деления зависит от увеличения объектива, установленного в микроскоп. Просветлённая оптика и навесной осветитель позволяют улучшить контрастирование и проводить измерения вне зависимости от степени освещённости объекта контроля. Два штатных сменных объектива (2х и 5х), три сменных объектива по заказу (4х, 10х, 20х) и цифровая камера (2 Мп USB 2.0) по заказу. Эту модель рекомендуется использовать для замера отпечатков d≤5 мм по ГОСТ 9012-59 и иных объектов, линейные размеры которых менее ≤5 мм. Рекомендуется использовать с наконечниками шариковыми D=1,0 мм; D=2,0 мм; D=2,5 мм и D=5,0 мм по ГОСТ 9012-59.
Метрологические характеристики микроскопов модификации МПБ-3М В7 с окуляром:
Наименование характеристики | Значения с применением объектива |
||||
2× |
4× |
5× |
10× |
20× |
|
Диапазон измерений, мм |
от 0 до 5 |
от 0 до 2,5 |
от 0 до 2 |
от 0 до 1 |
от 0 до 0,5 |
Цена деления шкалы сетки, мм |
0,05 |
0,025 |
0,02 |
0,01 |
0,005 |
Пределы допускаемой абсолютной погрешности измерений, мм: − при измерении от 0 до 0,2 мм включ. (на любом интервале шкалы); − при измерении св. 0,2 мм до верхнего предела измерений включ.; − при измерении от 0 до 1 мм включ. (на любом интервале шкалы); − при измерении св. 1 мм до верхнего предела измерений включ. |
- |
- |
- |
±0,01 |
±0,005 |
- |
- |
- |
±0,03 |
±0,015 |
|
±0,05 |
±0,025 |
±0,02 |
- |
- |
|
±0,20 |
±0,05 |
±0,04 |
- |
- |
|
Основные технические характеристики микроскопов модификаций МПБ-3М В7 с окуляром
Наименование характеристики | Значения с применением объектива |
||||
2× |
4× |
5× |
10× |
20× |
|
Увеличение окуляра | 10× |
||||
Фокусное расстояние окуляра, мм, не более | 25 |
||||
Увеличение микроскопа |
20× |
40× |
50× |
100× |
200× |
Рабочее расстояние до объекта, мм |
21,5 |
31,2 |
23,3 |
18,5 |
7,0 |
Диаметр поля видимости объекта (при использовании окуляра), мм, не менее |
8 |
4,5 |
3,5 |
2 |
0,8 |
Диапазон фокусировки, мм | 30 |
||||

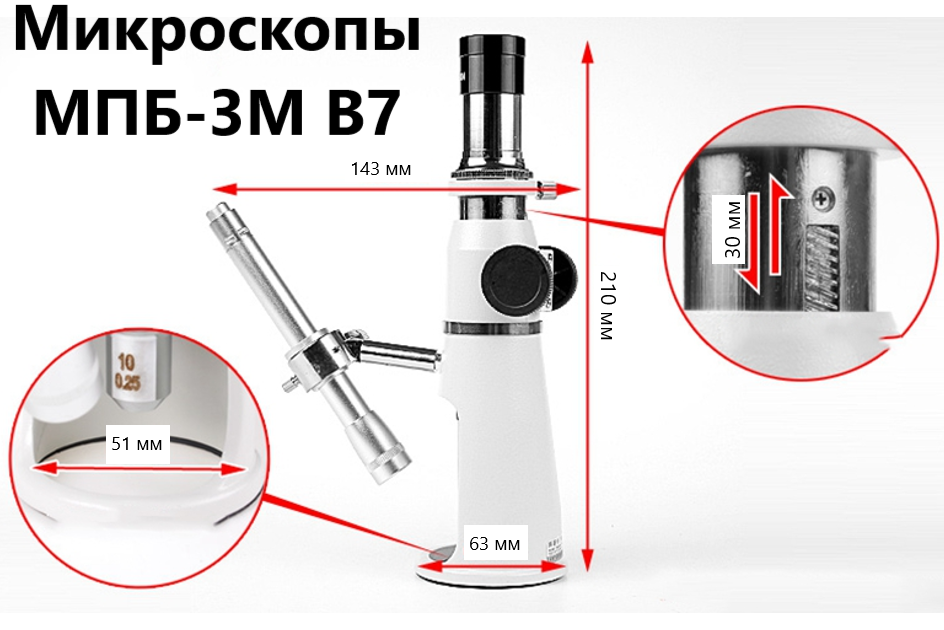

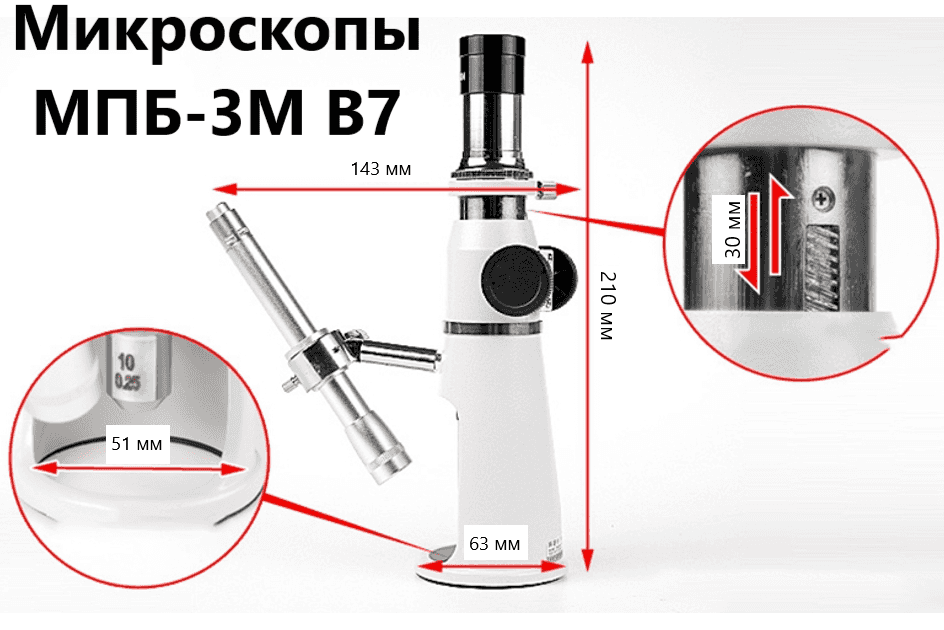

Габаритные размеры, мм, не более - высота микроскопа - диаметр основания | 220 63 |
||||
Масса микроскопа (нетто), кг, не более | 0,65 |
||||
Масса микроскопа с принадлежностями (брутто), кг, не более | 0,95 |
||||
Условия эксплуатации: - температура окружающей среды, ºС - относительная влажность, %, не более | от +15 до +25 80 |
||||
Средний срок службы, лет, не менее | 10 |
||||
Комплектация:
Наименование комплектующих |
Обозначение |
Количество |
Микроскоп отсчётный |
МПБ |
1 шт. |
Руководство по эксплуатации |
МПБ.00.001 РЭ |
1 экз. |
Руководство оператора* |
МПБ.00.001 РО |
1 экз. |
Методика поверки |
МП 38-233-2021 |
1 экз.** |
Программное обеспечение AmScope, компакт-диск |
- |
1 шт. * |
Осветитель, ключ, элементы питания ААА (2 шт.) |
1 комплект *** |
|

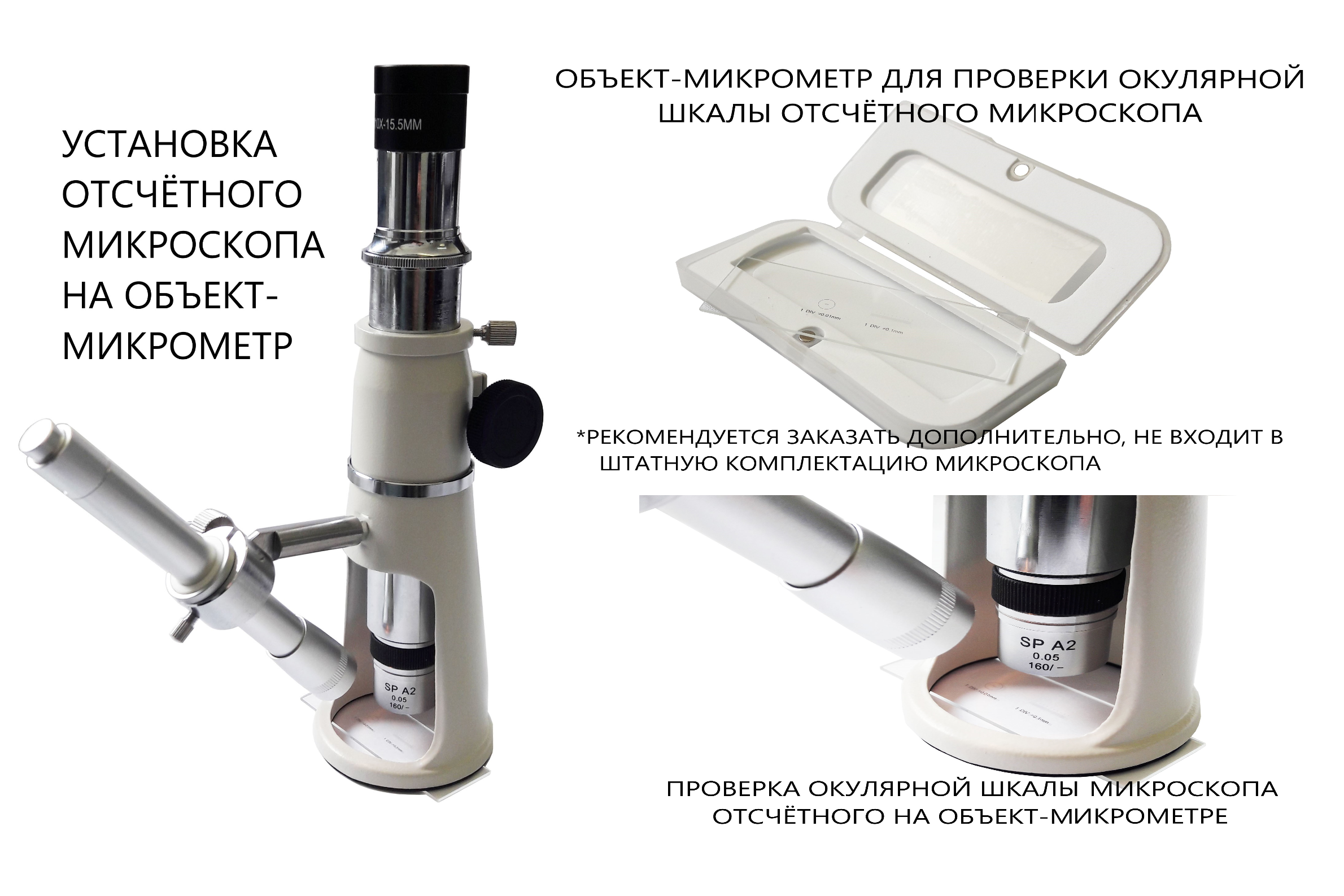

ОМО (объект-микрометр для отражённого света) |
1 шт. ** |
* Поставляется для микроскопов модификации МПБ-3М В7 укомплектованных цифровой камерой.
** Поставляется по индивидуальному заказу.
***В штатную комплектацию микроскопов модификации МПБ-3М В7 с окуляром входят объективы 2х и 5х, микроскопов модификации МПБ-3М В7 укомплектованных цифровой камерой штатно входит объектив 4х. Осветитель и ключ для его монтажа входят в штатную комплектацию, элементы питания заказываются дополнительно.
| Внесен в госреестр | Внесен |
| Производитель | «Восток-7», Россия |
