Описание средства измерений
Принцип действия микроскопа основан на определении линейных размеров изображения объектов, в том числе отпечатка, получаемого от вдавливания шарика в исследуемый материал под определённой нагрузкой, по шкалам сетки и микрометрического винта или с помощью программного обеспечения камеры, используемой вместо объектива.
Модификации микроскопов отсчётных МПБ отличаются диапазонами измерений, ценой деления шкалы сетки объектива, наличием сменных объективов и осветителя.
Наиболее частое применение: измерение диаметра отпечатка (лунки), образуемого на поверхности различных металлов при определении твёрдости по методу Бринелля. Также микроскопы могут быть использованы с целью:
- изучения и измерения микрообъектов бесконтактным способом;
- проверки печатных плат;
- контроля печати в бумажной и текстильной промышленности;
- проведения опытных и криминалистических экспертиз.

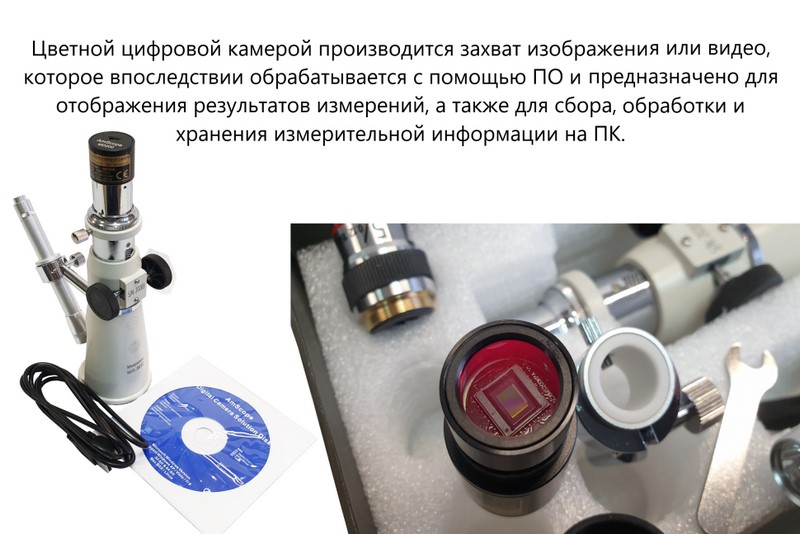

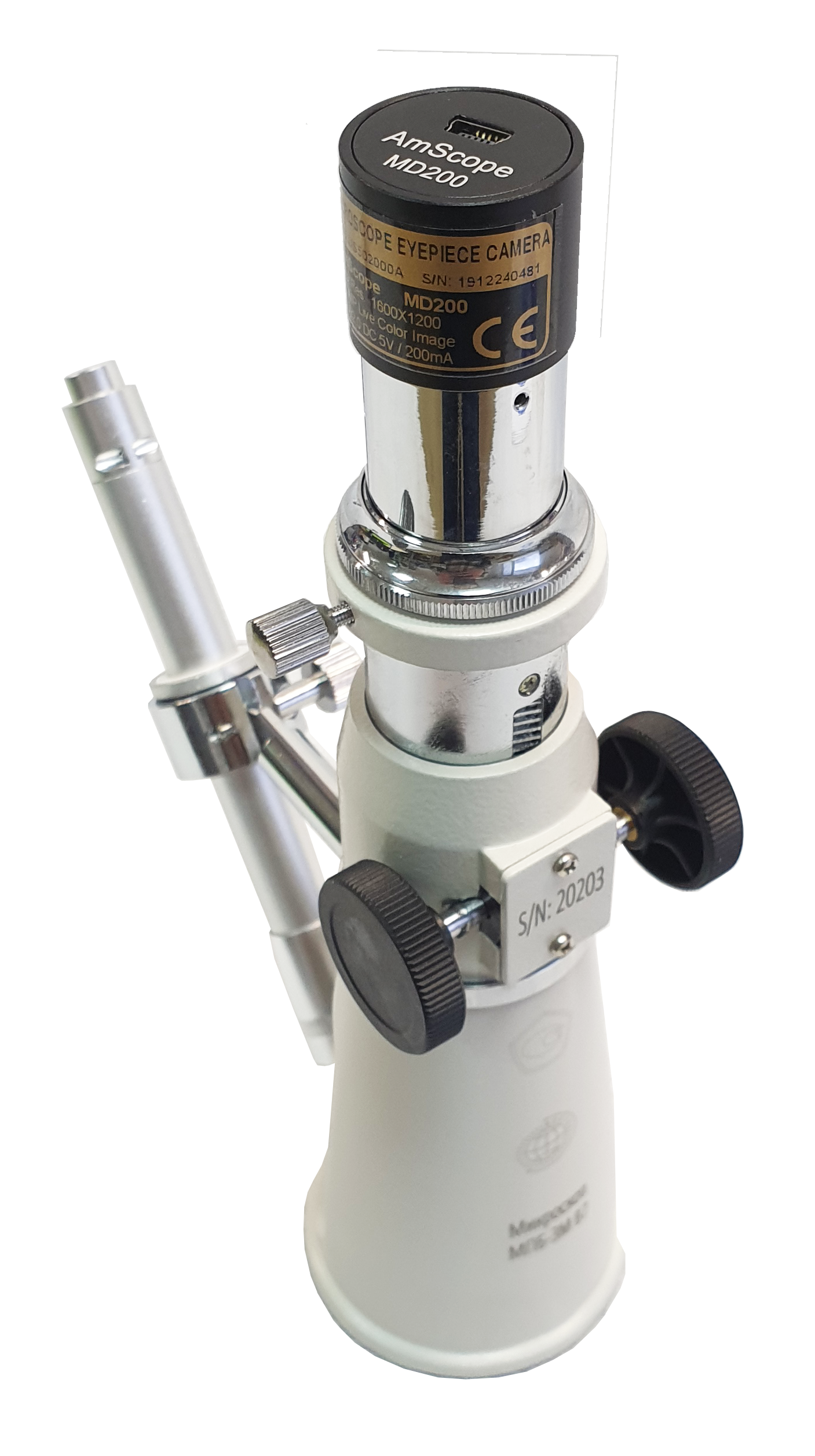

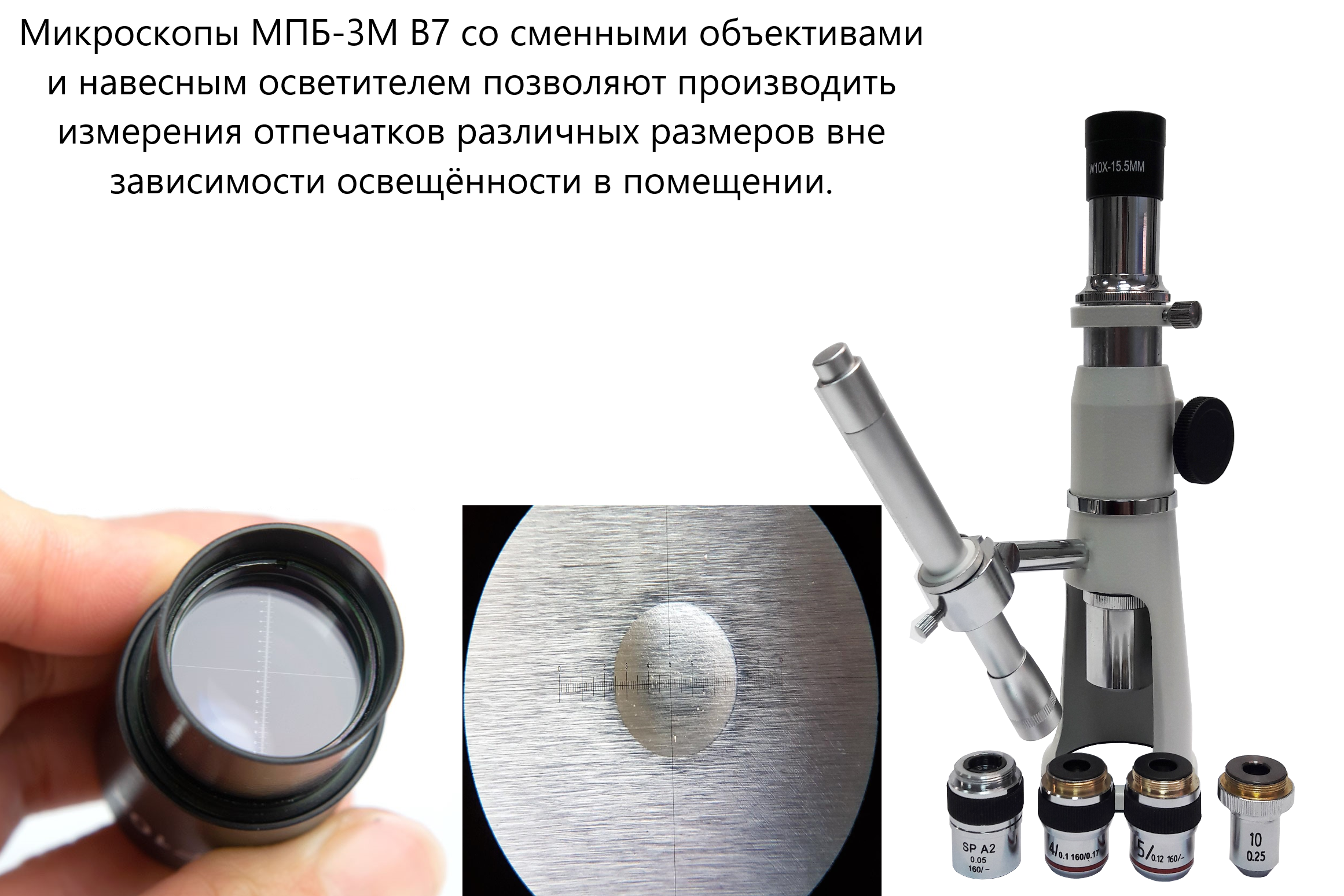

МПБ-3М В7 с цифровой камерой - фокусировка микроскопов на измеряемом объекте осуществляется вручную с помощью фокусировочного механизма. Просветлённая оптика и навесной осветитель позволяют улучшить контрастирование и проводить измерения вне зависимости от степени освещённости объекта контроля. Штатный сменный объектив 4х с цифровой камерой (2 Мп USB 2.0), четыре сменных объектива по заказу (2х, 5х, 10х, 20х). Замер отпечатков по методу Бринелля любого размера, а также иных линейных размеров различных объектов исследования. Эта модель оснащается программным обеспечением (ПО) AmScope, устанавливаемым на персональный компьютер. Камерой производится захват изображения или видео, которое впоследствии обрабатывается с помощью ПО и предназначено для отображения результатов измерений, а также для сбора, обработки и хранения измерительной информации. Эту модель рекомендуется использовать для замера отпечатков d≤1,0 мм по ГОСТ 9012-59 и иных объектов, линейные размеры которых менее ≤1 мм. Рекомендуется использовать с наконечниками шариковыми D=1,0 мм ГОСТ 9012-59.
Метрологические характеристики микроскопов модификации МПБ-3М В7 с цифровой камерой:
Наименование характеристики | Значения с применением объектива |
||
4× |
10× |
20× |
|
Диапазон измерений, мм |
от 0 до 1 |
от 0 до 0,4 |
от 0 до 0,2 |
Цена единицы наименьшего разряда, мм | 0,000001 |
||
Пределы допускаемой абсолютной по- грешности измерений, мм | ±0,003 |
||
Основные технические характеристики микроскопов модификаций МПБ-3М В7 с цифровой камерой:
Комплектация:
Наименование характеристики | Значения с применением объектива |
||
4× |
10× |
20× |
|
Поле зрения камеры, мм, не менее |
1 |
0,4 |
0,2 |
Рабочее расстояние до объекта, мм |
31,2 |
18,5 |
7,0 |
Диапазон фокусировки, мм | 30 |
||

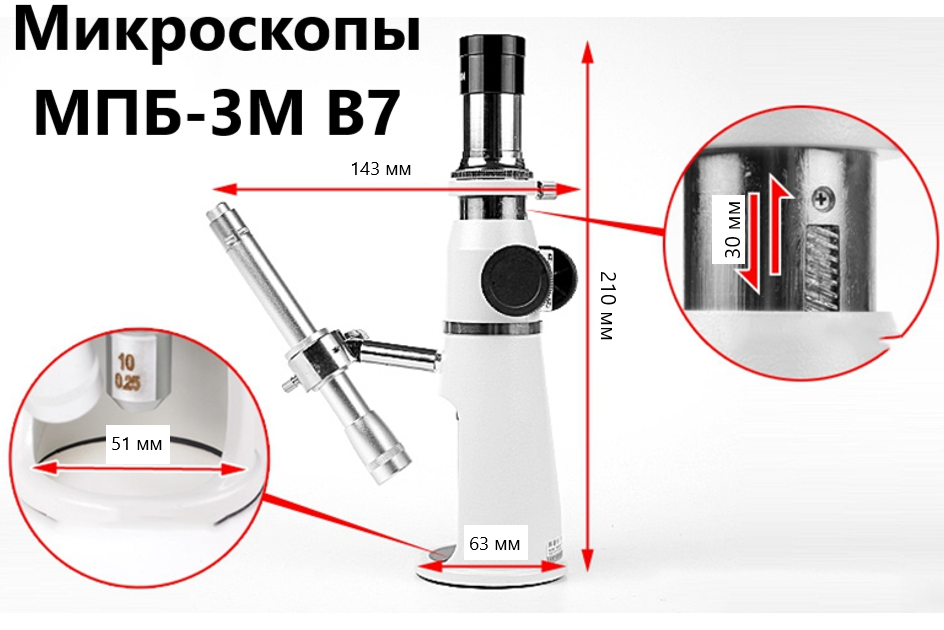

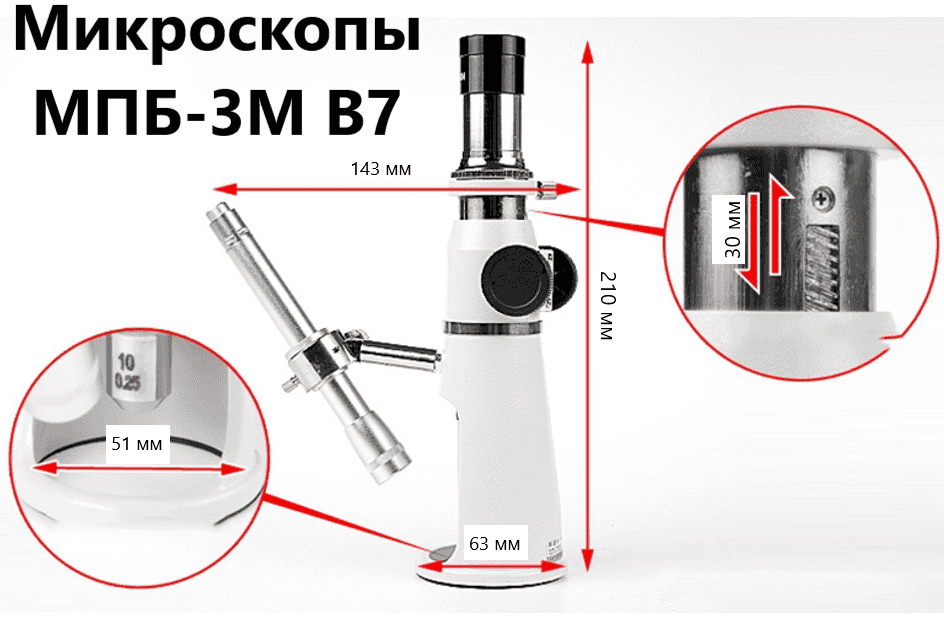

Габаритные размеры, мм, не более: - высота микроскопа - диаметр основания | 220 63 |
||
Масса микроскопа (нетто), кг, не более | 0,65 |
||
Масса микроскопа с принадлежностями (брутто), кг, не более | 0,95 |
||
Условия эксплуатации: - температура окружающей среды, ºС - относительная влажность, %, не более | от +15 до +25 80 |
||
Средний срок службы, лет, не менее | 10 |
||

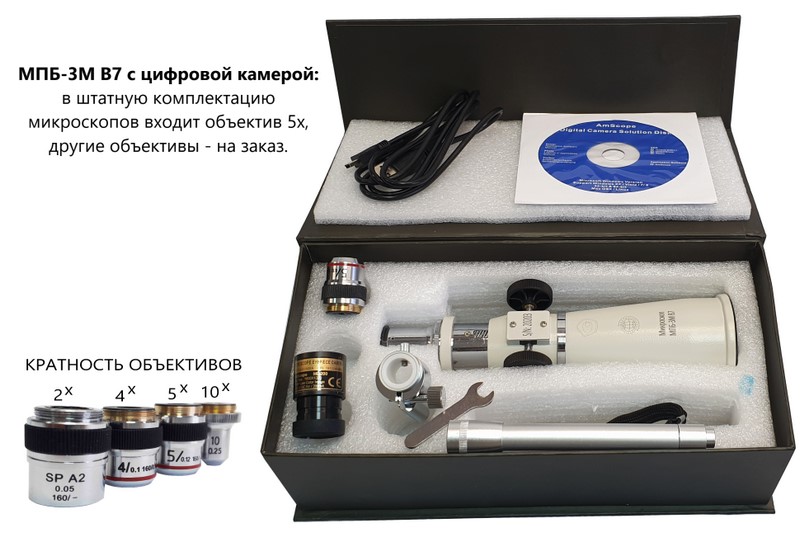

Наименование комплектующих |
Обозначение |
Количество |
Микроскоп отсчётный |
МПБ |
1 шт. |
Руководство по эксплуатации |
МПБ.00.001 РЭ |
1 экз. |
Руководство оператора* |
МПБ.00.001 РО |
1 экз. |
Методика поверки |
МП 38-233-2021 |
1 экз.** |
Программное обеспечение AmScope, компакт-диск |
- |
1 шт. * |
Осветитель, ключ, элементы питания ААА (2 шт.) |
1 комплект ** |
|

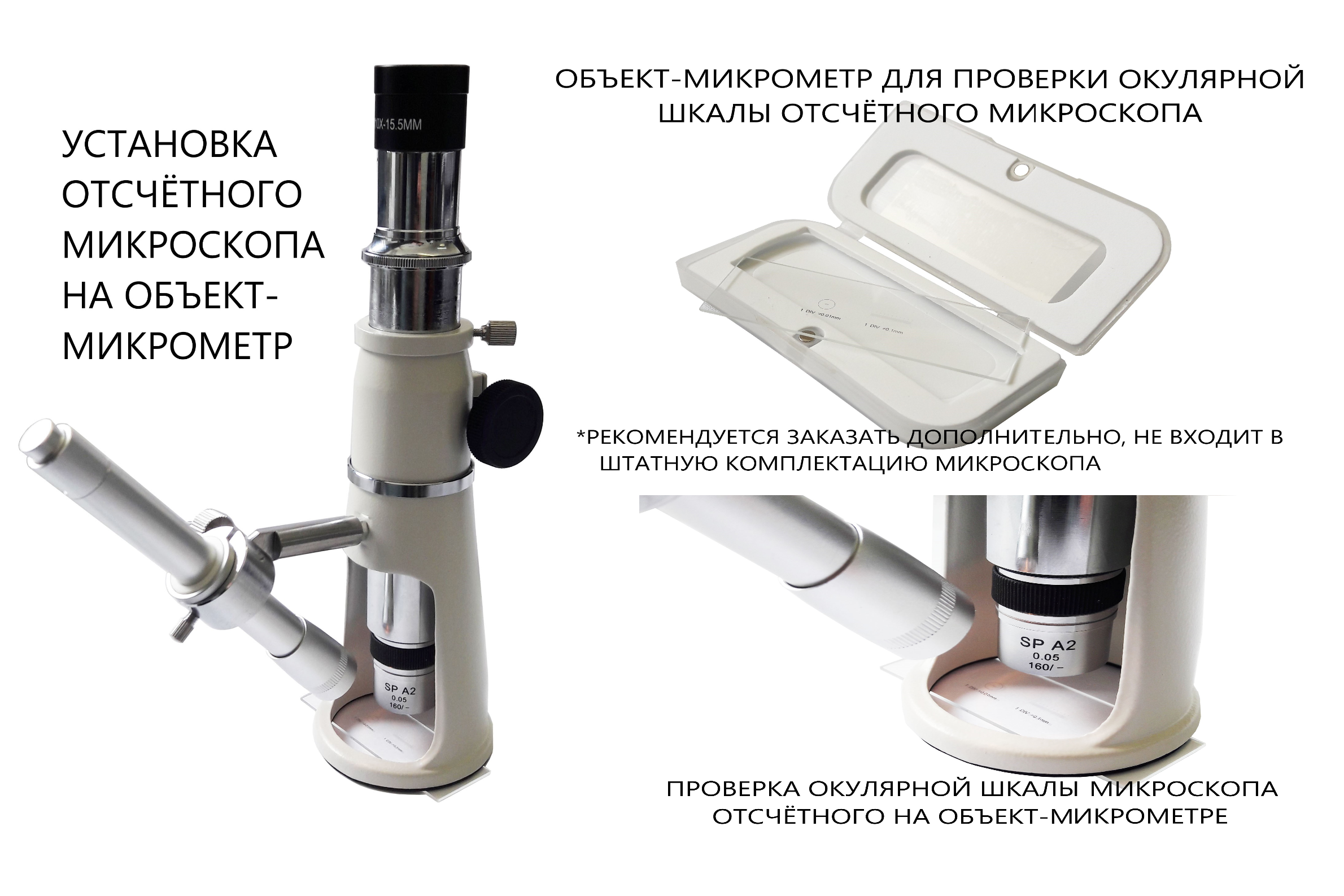

ОМО (объект-микрометр для отражённого света) |
1 шт. * |
* Поставляется для микроскопов модификации МПБ-3М В7 укомплектованных цифровой камерой.
** Поставляется по индивидуальному заказу.
***В штатную комплектацию микроскопов модификации МПБ-3М В7 с окуляром входят объективы 2х и 5х, микроскопов модификации МПБ-3М В7 укомплектованных цифровой камерой штатно входит объектив 4х. Осветитель и ключ для его монтажа входят в штатную комплектацию, элементы питания заказываются дополнительно.
| Внесен в госреестр | Внесен |
| Производитель | «Восток-7», Россия |
