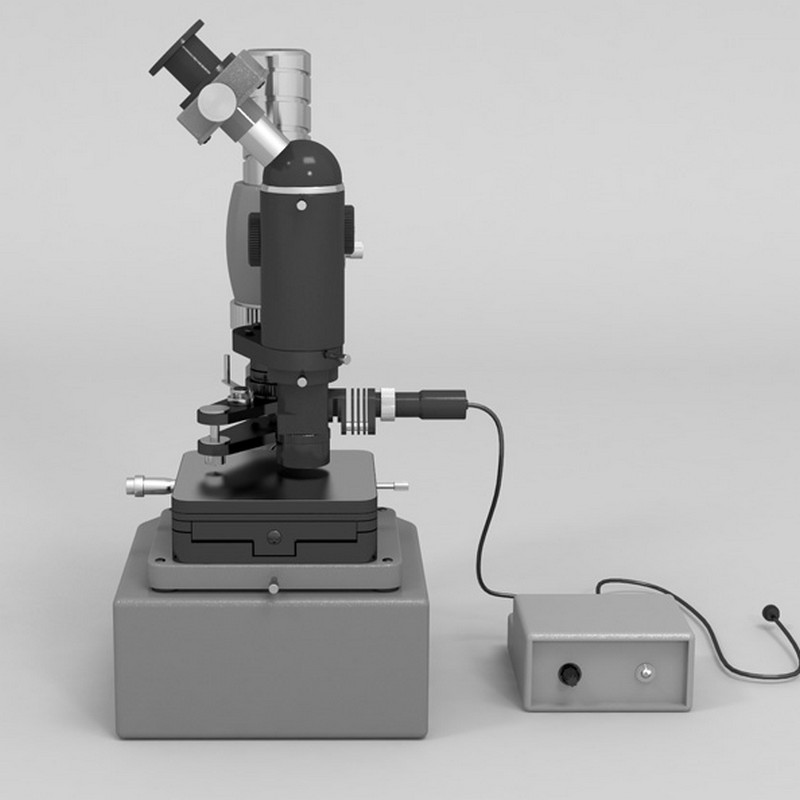

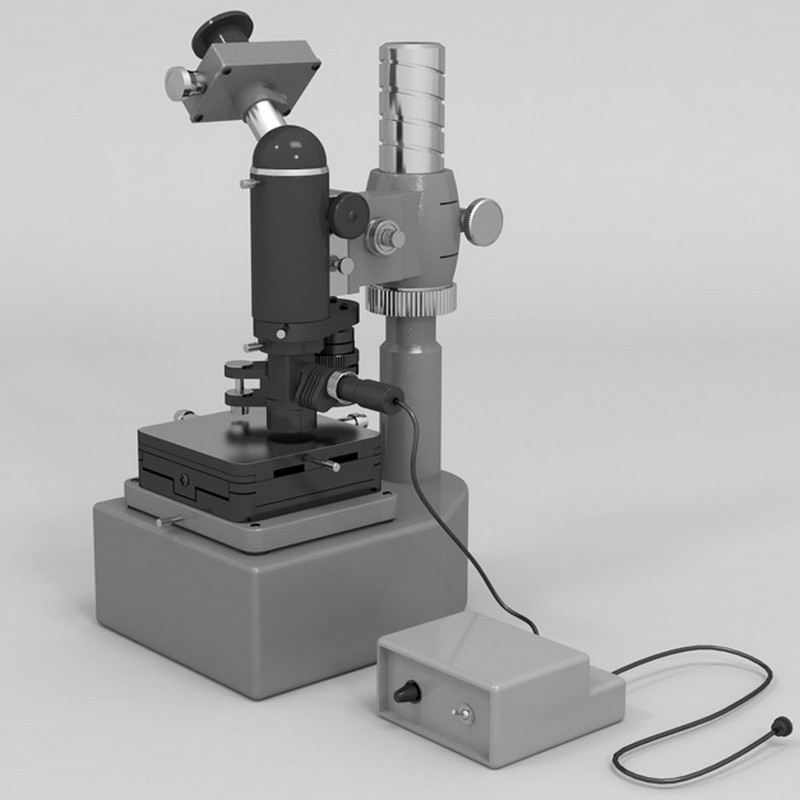

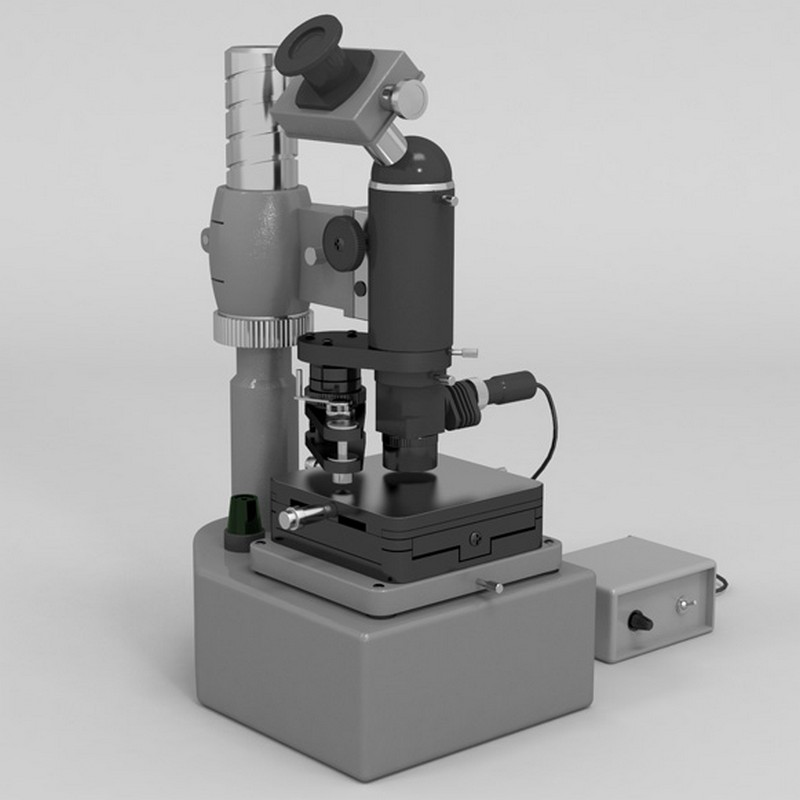

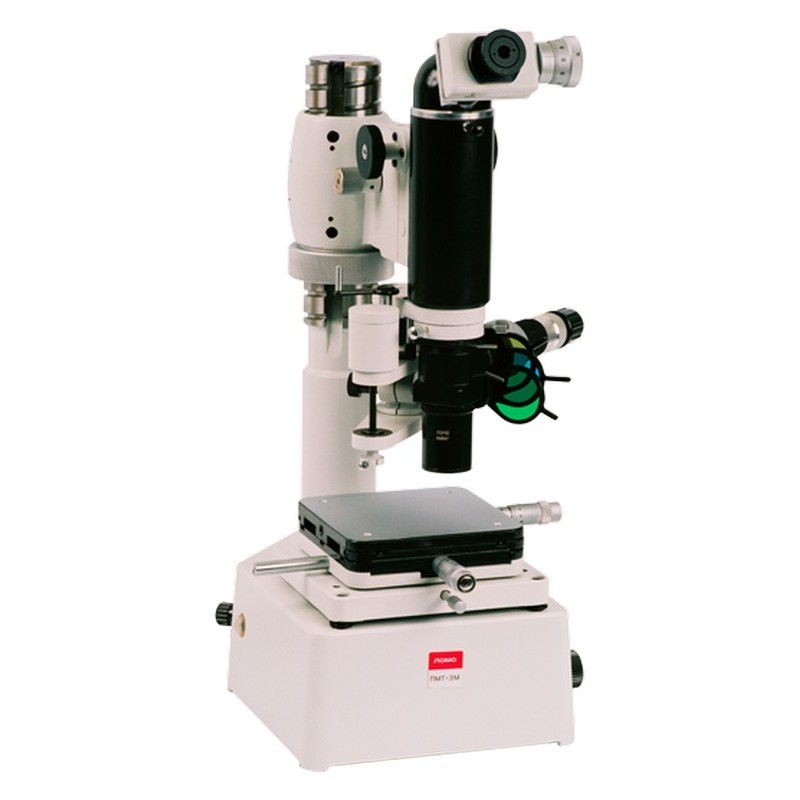

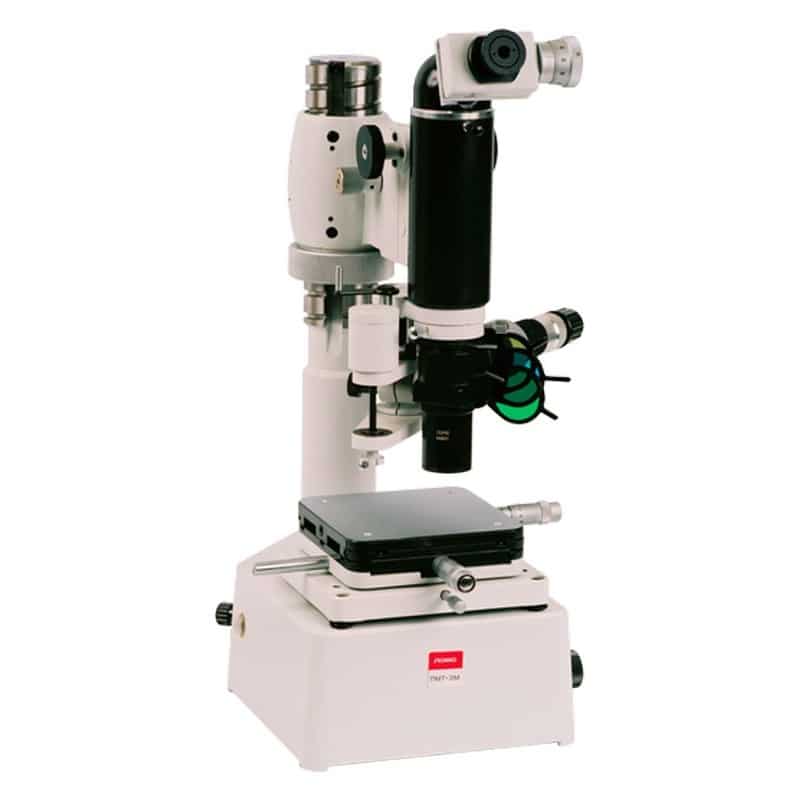

Микротвердомер ПМТ-3М предназначен для оценки микротвердости структуры непрозрачных объектов методом вдавливания в испытуемый материал алмазных наконечников Виккерса (базовая комплектация), а также Кнуппа или Берковича (дополнительная комплектация). Наблюдение изображения осуществляется при освещении по методам светлого и темного поля и в поляризованном свете. Измерение длин диагоналей (или сторон) отпечатков для определения микротвёрдости производят с помощью винтового окулярного микрометра МОВ-1-16х (базовая комплектация) или фотоэлектрического окулярного микрометра ФОМ-2-16х (дополнительная комплектация) с автоматической обработкой результатов измерений. Использование микротвердомера в сочетании с фотоэлектрическим окулярным микрометром позволяет в два раза повысить точность определения микротвердости, а производительность процесса измерения в 10-15 раз. В качестве источника света в микротвердомере используется светодиод белого свечения, который обеспечивает равномерное освещение и более контрастное изображение объекта. Низкое напряжение питания светодиода, отсутствие нагрева и повышенных пусковых напряжений, а также отсутствие хрупких элементов гарантируют высокий уровень безопасности при эксплуатации.
Отличительные особенности измерений микротвёрдости прибором ПМТ-3М:
У микротвердомера модели ПМТ-3М1 расширена область применения за счёт использования дополнительных сменных наконечников:
- четырехгранной пирамиды Кнуппа с ромбическим основанием для измерения микротвердости тонких поверхностных слоев и особо хрупких материалов;
- трехгранной пирамиды Берковича для измерения микротвердости особо твёрдых тел.

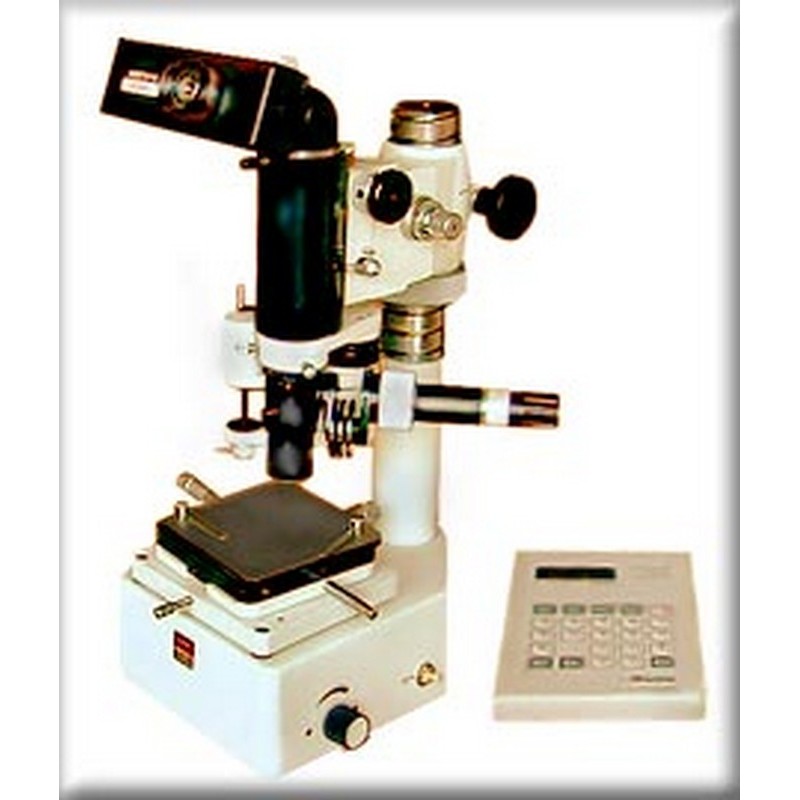

Измерение диагоналей отпечатков производят с помощью фотоэлектрического окулярного микрометра ФОМ-1-16 с автоматической обработкой результатов измерения (по заказу) или с помощью винтового окулярного микрометра МОВ-1-16х (базовая комплектация). В базовой комплектации микротвердомера имеется измерительное устройство - микрометр окулярный винтовой МОВ-1-16х, который внесён в государственный реестр СИ РФ. На микрометр МОВ-1-16х оформляется свидетельство о первичной поверке при выпуске из производства аккредитованной заводской лабораторией.
Управление нагрузками - ручное. Микроскоп микротвердомера позволяет осуществлять просмотр испытуемого объекта в светлом и тёмном поле.
Дополнительная комплектация (по заказу):
- с устройством ФОМ-1-16
- с цифровой камерой и компьютерным программным обеспечением для измерения размеров отпечатков микротвёрдости. Внимание: если заказываете установку камеры - то окуляр изымается и возможность смотреть через оптику исключается, имейте это ввиду при заказе.
Для калибровки микротвердомеров ПМТ-3 предпочтительнее использовать 2 меры микротвёрдости: 375-525HV0,1 и 200-300HV0,1.
Важно - обратите внимание! Микротвердомеры модификации ПМТ-3М: процедуре поверке подлежат приборы выпуска до конца 1996 г. (срока окончания действия Свидетельства об утверждении типа № 12852-91). Приборы выпускаются по настоящее время, но для приборов выпуска после 1996г. Свидетельство о поверке на микротвердомер модификации ПМТ-3М оформлено быть не может - на прибор может быть оформлено только Свидетельство о калибровке. Продление Свидетельства об утверждении типа микротвердомера модификации ПМТ-3М заводом-изготовителем в ближайшее время не планируется. На данной странице к продаже предлагаются приборы текущего года выпуска АО "ЛОМО" со Свидетельством о калибровке микротвердомера.
Технические характеристики (базовая комплектация):
Увеличение микроскопа, крат | 130, 500, 800 |
Диапазон нагрузки, Н (КГС) | от 0,0196 до 4,9 (от 0,002 до 0,500) |
Управление нагрузками | ручное |
Визуальная насадка | монокулярная |
Угол наклона окулярного тубуса, град | 45 |
Увеличение насадки, крат | 1 |
Винтовой окулярный микрометр (МОВ-1-16) увеличение, крат | 16 |
Освещение падающим светом | по методам светлого и темного поля |
Тип коррекции объективов | планапохромат |
Объективы | планапохромат F= 4мм А 0,85 эпипланапохромат F = 25мм А 0,17 эпипланапохромат F=6,3мм А 0,60 |
Предметный столик, габаритные размеры, мм | 113 х 113 |
Диапазон перемещения предметного столика, мм | 0 - 10 в двух взаимно перпендикулярных направлениях |
Цена деления шкал барабанчиков микрометрических винтов столика, мм | 0,01 |
Источник света | Светодиод белого свечения |
Источник питания | Сеть переменного тока напряжением 220 В, частотой 50Гц, блок питания встроен в основание |
Габаритные размеры, не более, мм | 270х290х470 |
Масса, не более, кг | 22 |
