ПМТ-3 и ПМТ-3М микротвердомеры по Виккерсу

Госреестр

О товаре

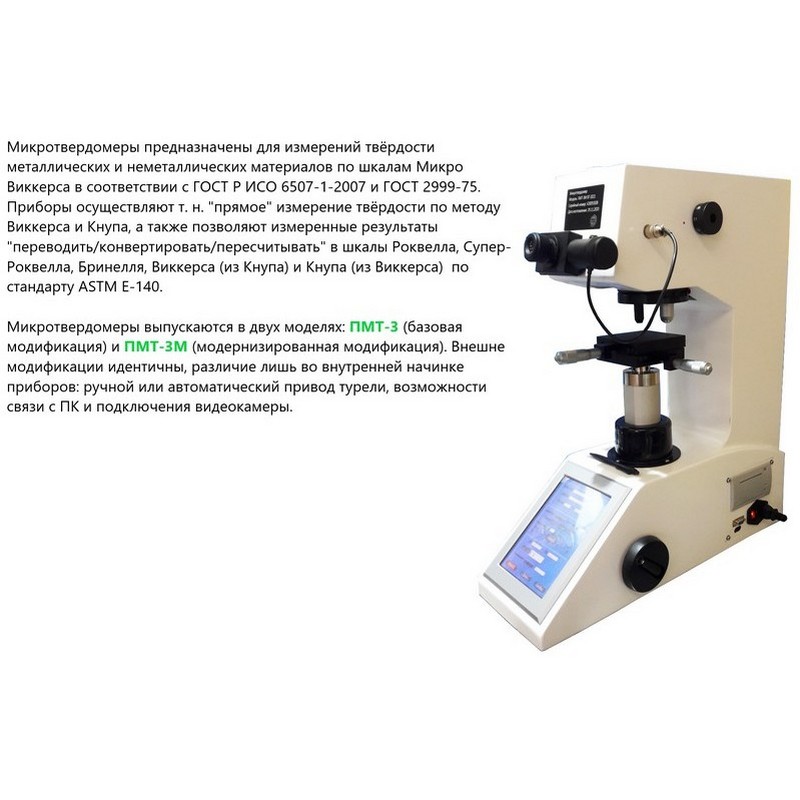

Микротвердомеры Виккерса предназначены для измерений твёрдости металлических и неметаллических материалов по шкалам Микро Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007 и ГОСТ 2999-75. Поверка включена в стоимость.

Внесен в госреестр: Внесен
Внесен в госреестр: Да
Производитель: «Восток-7», Россия

Микротвердомеры Виккерса ПМТ-3 и ПМТ-3М осуществляют т. н. "прямое" измерение твёрдости по методу Виккерса и Кнупа (доп. опция) путём непосредственного нагружения (терминология по ГОСТ 8.063-2012), а также позволяют измеренные результаты "переводить/конвертировать/пересчитывать" в шкалы Роквелла, Супер-Роквелла, Бринелля, Виккерса (из Кнупа) и Кнупа (из Виккерса) - т. н. "косвенное" определение твёрдости, корреляция по стандарту ASTM E-140.

Микротвердомеры используются для определения твёрдости различных металлических конструкций, включая небольшие или мелкие детали, тонких пластин, металлической фольги, тонко-тянутой проволоки, тонких упрочнённых слоёв и слоёв с гальваническим покрытием, поверхностей с индукционной закалкой или науглероженных материалов, а также различных неметаллических материалов: абразивов, керамики, стекла, минералов, полимеров и т.д.

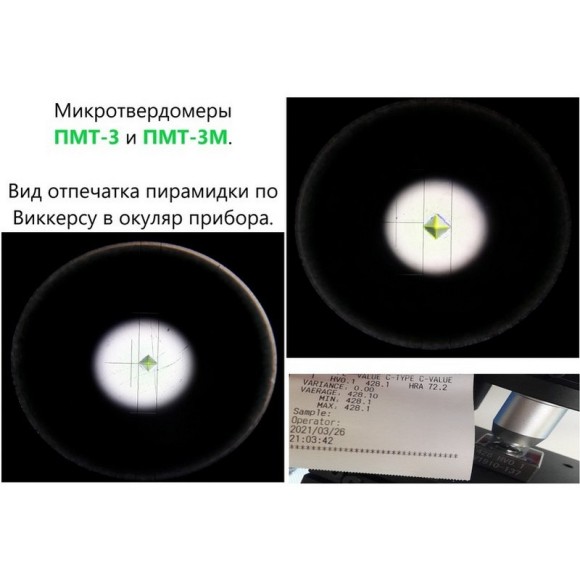

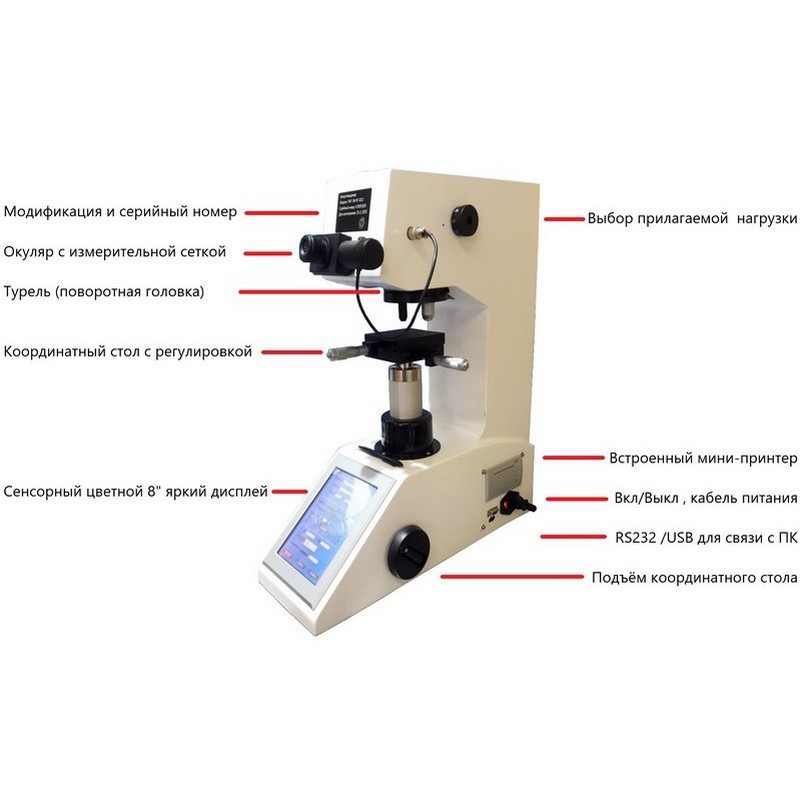

Принцип действия микротвердомеров основан на статическом вдавливании алмазного пирамидального индентора с последующим измерением длин диагоналей восстановленного отпечатка. Микротвердомеры состоят из силовой рамы, на которой установлены механизм приложения нагрузки, сенсорный экран и оптическая система.

Микротвердомеры выпускаются в двух исполнениях ПМТ-3, ПМТ-3М и отличаются степенью автоматизации процесса испытаний и разрешением оптической системы.

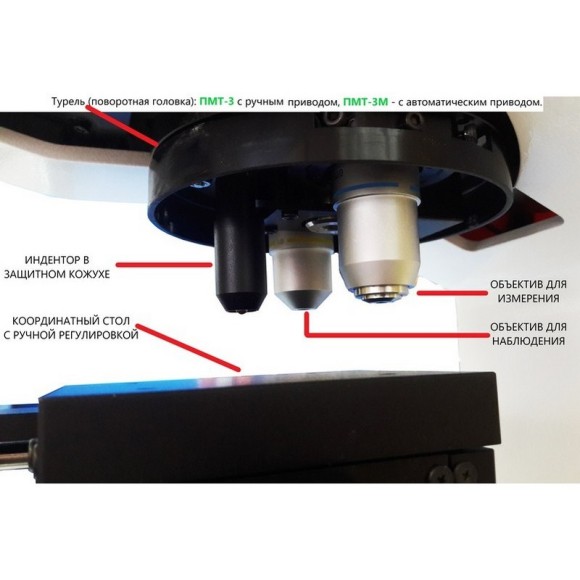

ПМТ-3 – базовая модификация: стационарный прибор с ручным типом привода турели (поворотной головки) и диапазоном увеличения оптической системы от 20х до 200х, без возможности установки цифровой видеокамеры и подключения к ПК для обработки данных измерения твёрдости с помощью специализированного ПО (условная расшифровка Пирамидальный Микро Твердомер-3).

Отличительные особенности модификации ПМТ-3:

"Прямое" измерение твёрдости путём непосредственного нагружения по шкалам твёрдости: HV (Виккерса) и HK (Кнупа). Доступно 8 шкал твёрдости Виккерса: HV 0,01; HV 0,025; HV 0,05; HV 0,1; HV 0,2; HV 0,3; HV 0,5; HV 1. Технический диапазон измерений твёрдости 8…2900HV (в т. ч. поверяемый 50…1500HV).
"Косвенное" определение по 14 шкалам твёрдости Роквелла, Супер-Роквелла, Виккерса и Кнупа (путём конвертации/пересчёта из 2 "прямых" измеренных шкал согласно стандартам ASTM): HRA, HRB, HRC, HRD, HRF, HV, HK, HBW, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T.
Абсолютная точность измерений благодаря автоматизации процесса приложения, выдержки и снятия нагрузки с последующим измерением диагонали отпечатка, расчётом и отображением на дисплее измеренного значения микротвёрдости.
Встроенная память на 60 измерений с обработкой результатов и выводом на дисплей расчёта и статистики из проведённой серии измерений: максимальное, минимальное, размах и среднее значение твёрдости, конвертация в другие шкалы твёрдости Роквелла, Супер-Роквелла, Виккерса и Кнупа.

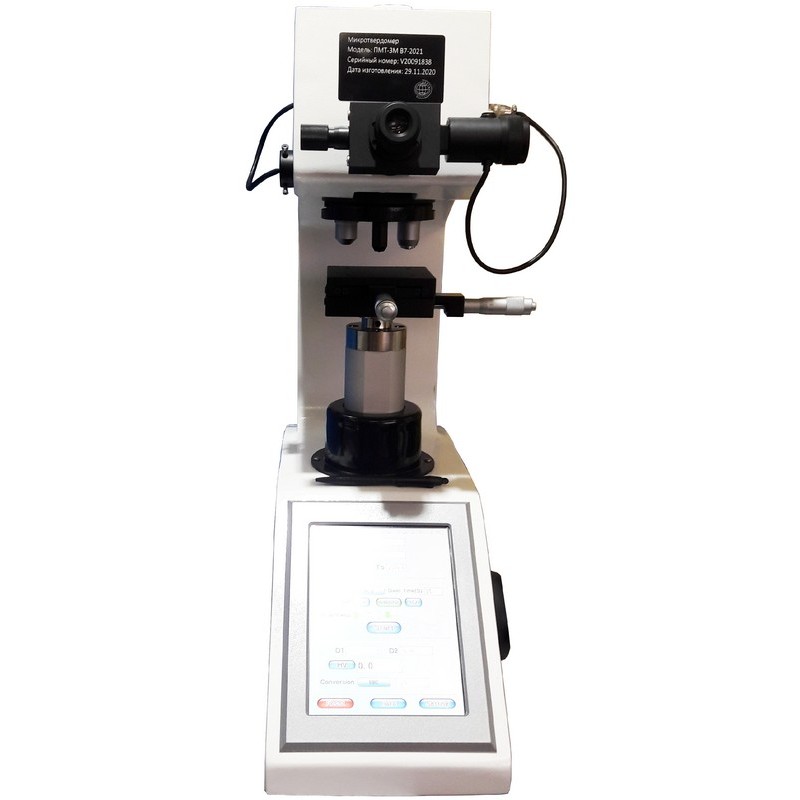

ПМТ-3М – модернизированная модификация модели ПМТ-3 с автоматическим приводом турели (поворотной головки) и диапазоном увеличения оптической системы от 20х до 400х с возможностью установки цифровой видеокамеры и подключения к ПК для обработки данных измерения твёрдости с помощью специализированного ПО. В остальном модели ПМТ - 3 и ПМТ - 3М идентичны по своим метрологическим и техническим характеристикам (условная расшифровка Пирамидальный Микро Твердомер-3Модернизированный).

Отличительные особенности модификации ПМТ-3М:

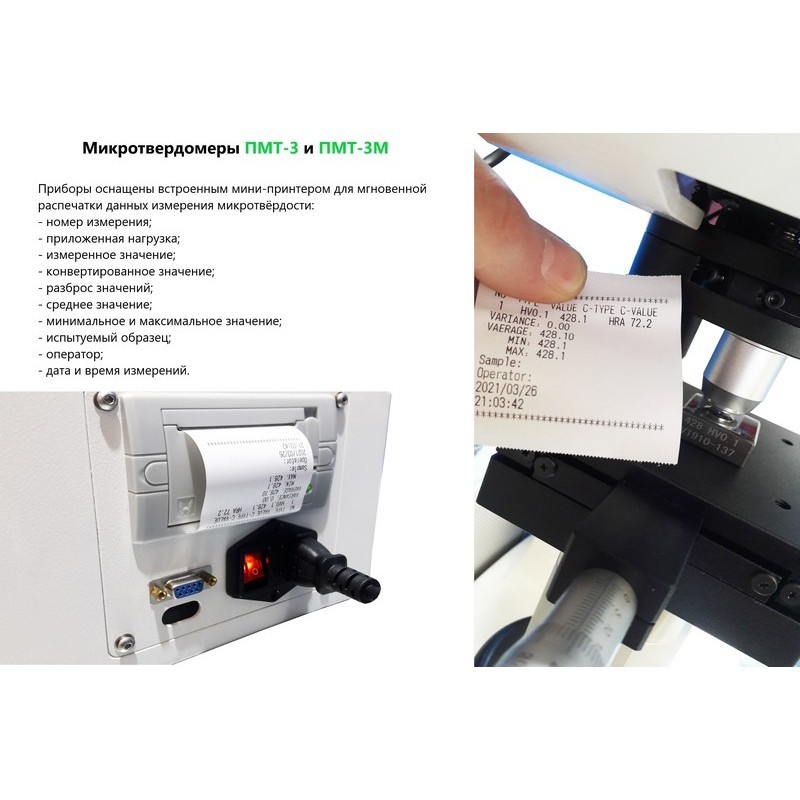

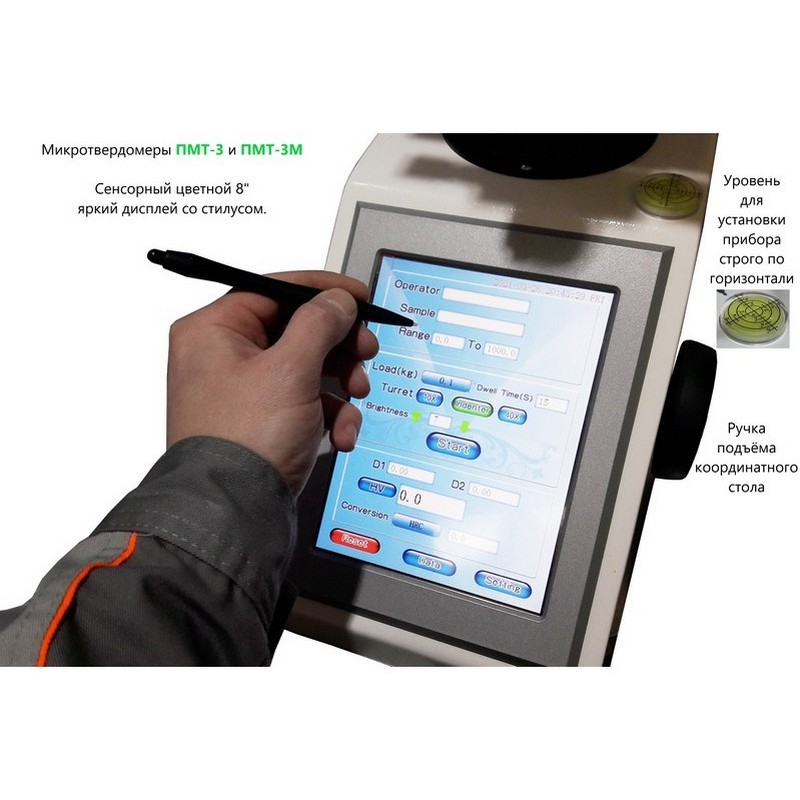

Сенсорный цветной 8" яркий дисплей со стилусом. Встроенный мини-принтер для мгновенной распечатки данных измерения микротвёрдости: номер измерения/приложенная нагрузка/измеренное значение/конвертированное значение/разброс значений/среднее значение/мин. значение из серии/макс. значение из серии/испытуемый образец/оператор/дата и время измерений.
Автоматический привод турели для плавности и точности измерений микротвёрдости.

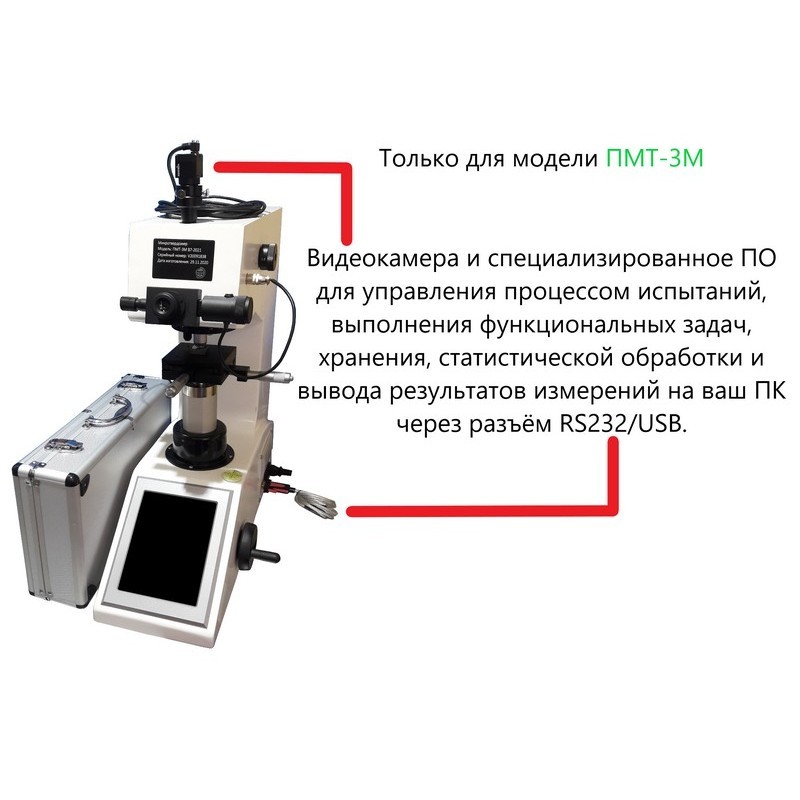

Цифровая видеокамера и специализированное ПО для управления процессом испытаний, выполнения функциональных задач, хранения, статистической обработки и вывода результатов измерений на ваш ПК.
Автоматизация процесса измерения микротвёрдости позволяет нивелировать ошибки и влияние ручной работы оператора на точность замеров, что может найти своё применение в самых высокотехнологичных отраслях промышленности и производства, научно-исследовательских и экспертных лабораториях, передовых учебных заведениях.

Диапазоны измерений твердости по шкалам Виккерса (подлежат поверке)

Шкалы Виккерса	Диапазоны измерений твердости, HV
HV 0,01; HV 0,025	от 50 до 350
HV 0,05	от 50 до 550
HV 0,1	от 50 до 850
HV 0,2; HV 0,3	от 50 до 1000
HV 0,5; HV 1	от 50 до 1500

Пределы допускаемых абсолютных погрешностей микротвердомеров

Обозначение шкалы твёрдости	Интервалы измерений твёрдости HV
Обозначение шкалы твёрдости	св. 50 до 200 включ.	св. 200 до 350 включ.	св. 350 до 550 включ.	св. 550 до 850 включ.	св. 850
	Пределы допускаемой абсолютной погрешности микротвердомера, HV, (±)
HV0,01	20,0	35,0	–	–	–
HV0,025	20,0	35,0	–	–	–
HV0,05	20,0	35,0	65	–	–
HV0,1	15,0	35,0	60,0	100,0
HV0,2	15,0	30,0	60,0	100,0	110,0
HV0,3	15,0	25,0	45,0	90,0	110,0
HV0,5	10,0	20,0	35,0	70,0	120,0
HV1	8,0	15,0	25,0	50,0	75,0

Номинальные значения испытательных нагрузок, Н (кгс)	Относительная погрешность испытательных нагрузок, %
0,098 (0,010)	±1,5
0,245 (0,025)	±1,5
0,490 (0,050)	±1,5
0,981 (0,100)	±1,5
1,961 (0,200)	±1,0
2,942 (0,300)	±1,0
4,903 (0,500)	±1,0
9,807 (1,000)	±1,0
Диапазон измерений длины диагоналей отпечатков (d), мм	Предел абсолютной погрешности измерения длины диагоналей отпечатков (d), мм
0,02?d?0,040	0,0004
0,040<d?0,200	0,01•d

Технические характеристики твердомеров

Наименование характеристики	Значение
Модель микротвердомера	ПМТ-3	ПМТ-3М
Диапазон времени выдержки, с	0-99	0-60
Диапазон увеличения оптической системы	от 20х до 200х	от 20х до 400х
Тип привода турели (поворотной головки)	ручной	автоматический
Тип приложения, выдержки и снятия нагрузки	автоматический
Тип измерения диагонали отпечатка, расчёта и отображения на дисплее значения микротвёрдости	автоматический
Тип выбора прилагаемой нагрузки	механический
Тип подъёмного механизма координатного стола	механический
Скорость нагружения, мкм/с	50
Окуляр с измерительной сеткой	10х
Объективы в турели (встроенные)	10х (для наблюдения) и 40х (для измерений)
Минимальная единица измерения (дискретность), мкм	0,01
Шкалы "прямого" измерения твёрдости путём непосредственного нагружения (терминология по ГОСТ 8.063-2012)	HV, HK
Технический диапазон измерений твёрдости, HV (в т. ч. поверяемый 50…1500HV).	8…2900
Перевод/конвертация/пересчёт в другие шкалы твёрдости по стандарту ASTM E-140	HRA, HRB, HRC, HRD, HRF, HV, HK, HBW, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T
Сохранение, вывод и распечатка данных измерений твёрдости на встроенном принтере	есть
Память с расчётом размаха, среднего значения, мин. и макс. значений в серии измерений, к-во ячеек памяти	60
Дисплей	8” сенсорный цветной
Интерфейс связи с ПК	RS232/USB
ПО для контроля измерения твёрдости, хранения и обработки данных и работы с изображениями	-		есть
Координатный стол с ручной регулировкой: - габариты, мм - перемещение по горизонтальным осям, мм	100100 (Х)25(Y)25
Максимальная высота образца	100 мм
Глубина зева/расстояния до стенки прибора от центра индентора, мм	130 мм
Вывод данных	Сенсорный дисплей 8’, сохранение на USB-диске
Габаритные размеры, мм не более: - длина - ширина - высота	630 290 680
Масса, кг, не более	55		58

Общие технические характеристики микротвердомеров

Наименование параметра	Значение параметра
Параметры электрического питания для микротвердомеров с механизированным или автоматическим устройством приложения нагрузки - напряжение питания, В - потребляемая мощность, Вт, не более	220 ±10 % 400
Средний срок службы микротвердомеров, лет, не менее	10
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа	от 15 до 28 до 80 от 84 до 106,7
