Блескомер фотоэлектрический БФ трёхугловой 20°/20°, 60°/60°, 85°/85° B7
- Обзор
- Характеристики
- Отзывы0
Блескомер выполнен в виде моноблока, в корпусе которого расположены источник света с оптическим коллиматором, дающий параллельный пучок света, узел фотоприемника, аналого-цифровой преобразователь, схемы стабилизации питания и усиления фототока приемника излучения с органами регулировки. В комплект каждого блескомера входит установочная (настроечная) мера блеска поверхности, предназначенная для настройки или проверки настройки блескомера перед использованием.
Оптические оси всех оптических элементов размещены в одной плоскости, перпендикулярной измеряемой поверхности. При этом ось источника света расположена под углом 60° от нормали к измеряемой поверхности.
Принцип действия блескомеров основан на фотоэлектрическом методе измерения интенсивности отражённого светового потока.
Узел фотоприемника блескомера, ось которого также расположена под углом 20° (или 60° или 85°) от нормали к измеряемой поверхности, включает в себя фотодиод и коллимирующую систему.
Показатель блеска представляют как значение отражения поверхности по отношению к эталону из чёрного увиолевого стекла и обозначают как GU (англ. Gloss Unit – единица блеска).
Если вы не знаете, какая модель блескомера наиболее подходит для решения ваших задач, то начните измерять с угла освещения 60° и далее выберите модель согласно таблице*:
| Уровень блеска | Угол освещения 600 | Геометрия измерений | Тип блеска поверхности (материал) |
| Высокий | >70 GU | 20° | Глянцевый блеск: поверхности с зеркальным блеском (окрашенный металл), глянец в полиграфии |
| Выше среднего | >40 GU | 45° | Средне- и сильно блестящие поверхности (а также по ГОСТ 896-69) |
| Средний | 10-70 GU | 60° | Полуматовые или полуглянцевые поверхности: средний уровень блеска, (пластики и полимеры по ISO 2813) |
| Низкий | >10 GU | 85° | Матовые поверхности с очень низкой степенью глянца (бумага, фактурный пластик, лаки soft touch) |
 | *Анодированный алюминий и другие металлические поверхности имеют очень высокую отражательную способность. Коэффициент отражения неметаллических поверхностей увеличивается с углом падения. Отражающие свойства металлов не всегда ведут себя подобным же образом. Из-за двойного отражения свет частично отражается на покрытии и частично на металле под ним. Для полного понимания отражающих свойств таких поверхностей рекомендуется измерять их тремя типами геометрии измерений: 20°, 60° и 85°. |
К данному типу блескомеров фотоэлектрических БФ относятся следующие модификации:
- БФ-20-60-85-В7.
Модификация блескомера, применяемая для измерения плоской поверхности с любым уровнем блеска: низкого уровня блеска (матовые поверхности с низкой степенью глянца: бумага, фактурный пластик, лаки soft touch); среднего уровня блеска (полуматовые и полуглянцевые поверхности, в т.ч. пластики и полимеры по ISO 2813) и высокого уровня блеска (поверхности с зеркальным блеском (окрашенный металл), глянец в полиграфии).

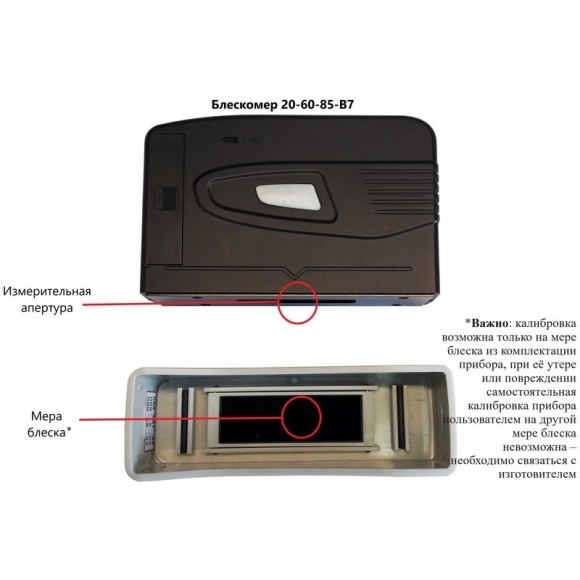

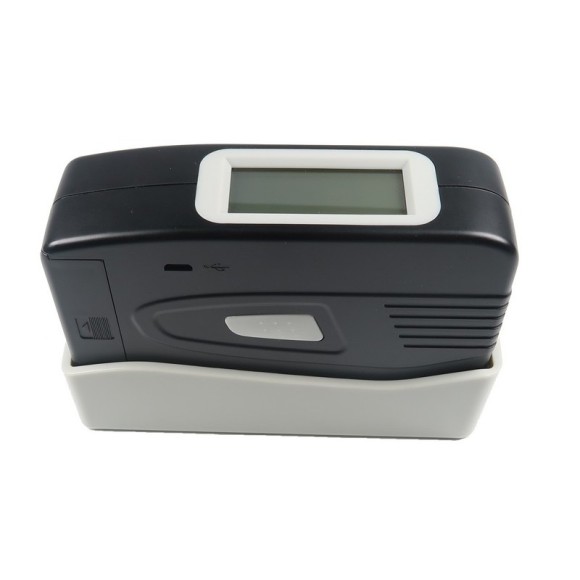

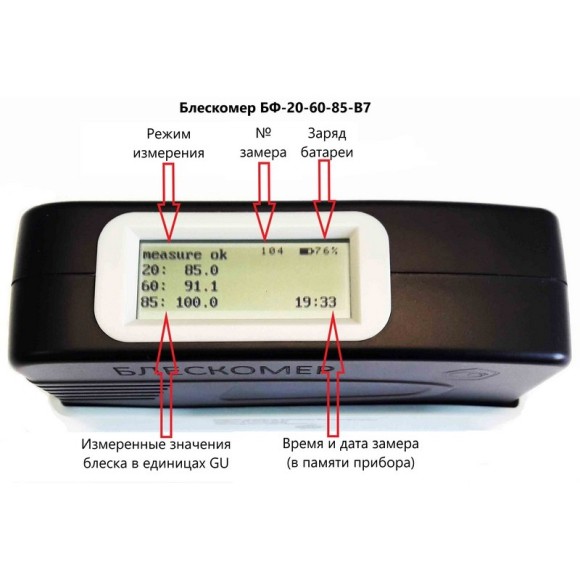

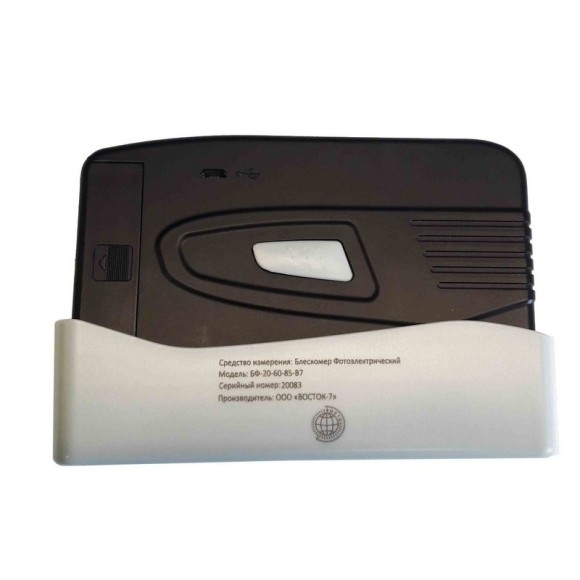

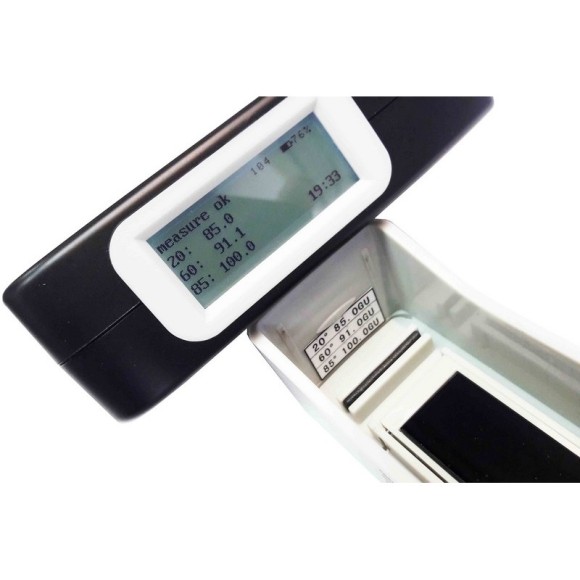

Блескомер модификации БФ-20-60-85-В7 измеряет блеск при геометриях освещения/наблюдения 20°/20°; 60°/60°; 85°/85° с возможностью связи с компьютером для передачи данных статистики, печати и анализа через USB-кабель и программное обеспечение, выполнены в пластиковом корпусе, управление всеми функциями прибора единой клавишей. Режим замеров: одиночный (моментальный в одной точке). Поставляются в комплекте с защитной крышкой-держателем, которая используется для хранения и калибровки блескомера на закреплённой в держателе мере блеска. В крышку-держатель встроена одинарная мера блеска (чёрное полированное стекло). Калибровка осуществляется внутри крышки-держателя автоматически по нажатию кнопки на приборе. Самостоятельная калибровка блескомера пользователем возможна только на мере блеска из комплектации прибора.
Метрологические и технические характеристики
Наименование характеристики | Значение | |
Модификация | БФ-45-В7 | БФ-20-60-85-В7 |
Тип геометрии измерения | 45° | 20°, 60°, 85° |
Размер измеряемого участка, мм | 10х14 эллипс | 8х16 эллипс |
Диапазон показаний, единиц блеска (GU) | 0-199,9 | 0-200 |
Диапазон измерений, единиц блеска (G) | 0-70 | 0-99,9 |
Среднеквадратичное отклонение (повторяемость) результатов (GU/30мин) | <±0,4 | <±0,4 |
Пределы допускаемой абсолютной погрешности измерений блеска, единиц блеска (GU) | <±1,2 | <±1,2 |
Разрешение (GU) | 0,1 | 0,1 |
Режим замеров | Одиночный и сканирование | Одиночный |
Экранная статистика значений из серии измерений: среднее и среднеквадратическое | - | - |
Калибровка | Ручная | Авто |
Размер ЖК-дисплея, мм | 35х15 | 47x19 |
Память, к-во замеров | - | 734 |
Передача данных на ПК через USB | - | + |
Звуковой сигнал измерения (зуммер) | + | + |
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % | 0-40 ≤85 | |
Электропитание осуществляется от элемента питания АА напряжением, В*к-во | 1,5*1 | |
Автоотключение прибора, мин. | 1,5 | 1 |
Длительность непрерывной работы, ч | 60 | |
Габаритные размеры (длина × ширина × высота), мм, не более | 114х32х64 | 136х91х46 |
Масса, г, не более | 300 | 380 |
Материал корпуса | алюминий | пластик |
Срок службы, лет, не менее | 10 | 7 |
Соответствие международным стандартам | ASTM-C346; ASTM-2767 | ISO 2813; ISO 7668; ASTM D523; DIN-67530 |
Соответствие ГОСТ | ГОСТ 896-69 | ГОСТ 16143–2022; ГОСТ 31975–2013 (ISO 2813:1994); ГОСТ Р 52663-2006 (ИСО 2813:1994) |
| Внесен в госреестр | Не внесен |
| Производитель | «Восток-7», Россия |
