Тип 2/ методы А, С/ уровень чувствительности 2 по ГОСТ Р ИСО 3452-2
Класс чувствительности определяют согласно ГОСТ 18442-80

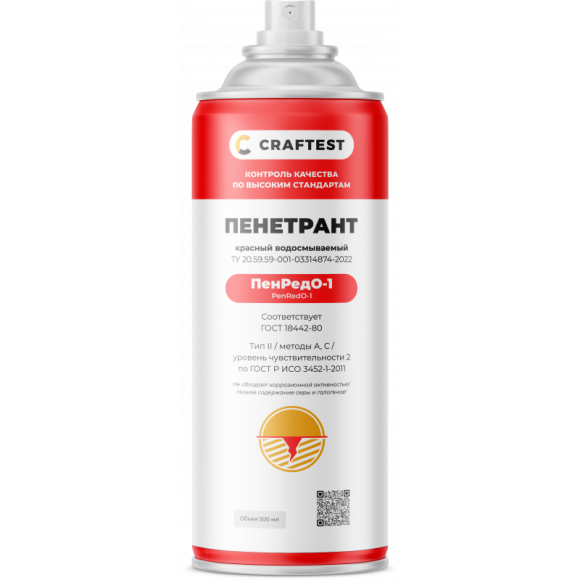

Проникающий пенетрант КРАФТЕСТ ПенРедО-1 с красителем применяется в цветном (красно-белом) методе капиллярной дефектоскопии и представляет собой индикаторную жидкость на масляной основе, которая наносится на поверхности контролируемых изделий и проникает в дефекты под действием капиллярного эффекта. Пенетрант КРАФТЕСТ ПенРедО-1 является водосмываемым.
Благодаря хорошей смываемости пенетрант не оставляет фон и образует четкий контрастный рисунок даже на шероховатых поверхностях. Рекомендуется для обработки деталей с большой площадью поверхности контроля.
Ключевые особенности
• Яркий контрастный цвет обеспечивающий надежность контроля
• Отличные проникающая способность
• Хорошая смачиваемость гладких поверхностей
• Хорошо смывается водой
• Большая производительность контроля
• Большая площадь покрытия
• Не обладает коррозионной активностью
• Низкое содержание серы и галогенов
• Бытовая утилизация
Технические характеристики
• Внешний вид: красная жидкость
• Температура применения от -5°C до +50°C (для аэрозолей)
• Температура применения от -5°C до +80°C (для канистры)
• Площадь покрытия, кв. м: 20-30 на литр; 10-15 на 400 мл для аэрозолей
Рекомендации по применению
К работе допускаются лица не моложе 18 лет, изучившие настоящую инструкцию.
1. Подготовка и предварительная очистка
Перед проведением контроля поверхность очистить с использованием очистителя КРАФТЕСТ КлинКар-1 или очистителя КРАФТЕСТ КлинОл-2 и высушить.
2. Нанесение пенетранта
Хорошо взболтать пенетрант КРАФТЕСТ ПенРедО- 1, затем полностью покрыть им испытуемый участок.
В течении 5..10 минут пенетрант проникает в открытые дефектные зоны, выходящие на поверхность.
3. Удаление излишков пенетранта (промежуточная очистка)
По истечении необходимого промежутка времени проникновения, избыток индикаторной жидкости бережно удалить с поверхности, для чего протереть поверхность без-ворсовой ветошью смоченной очистителем КРАФТЕСТ КлинКар-1 или КРАФТЕСТ КлинОл-2.
4. Нанесение проявителя
Нанести проявитель КРАФТЕСТ ДевАц-1 тонким равномерным слоем распыляя с расстояния 20 см.
Нанесение слишком большого количества может помешать выявлению мелких трещин!
Проявитель поглощает проникшую в дефектные зоны и оставшуюся там индикаторную жидкость и выводит ее на поверхность, что дает четкую видимую картину наличия дефектов в виде красных линий.
5. Осмотр и составление протокола
По истечении 5-15 минут подвести результаты контроля.
6. Окончательная очистка
Смыть пенетрант и проявитель после проведения контроля очистителем КРАФТЕСТ КлинКар-1 или очистителем КРАФТЕСТ КлинОл-2
Операции капиллярного контроля
1. Подготовка и предварительная очистка
2. Нанесение пенетранта
3. Удаление излишков пенетранта (промежуточная очистка)
4. Нанесения проявителя
5. Осмотр и составление протокола
6. Окончательная очистка
Важно!
1. Убедитесь перед нанесением пенетранта, что поверхность контроля сухая, тщательно очищена и на ней нет жира, масла и прочих загрязнений.
2. Трещины должны быть доступны для контроля на поверхности.
3. Необходимо следить, чтобы контролируемая поверхность была полностью покрыта пенетрантом.
4. Контролируемая поверхность должна рассматриваться при дневном или искусственном свете при освещенности не менее 500 люкс на контролируемой поверхности. При этом необходимо избегать отражений света.
